典型液压传动系统实例分析·70··70··70·在开式系统中，采用的液压泵为定量泵或单向变量泵，考虑到泵的自吸能力和避免产生吸空现象，对自吸能力差的液压泵，通常将其工作转速限制在额定转速的75％以内，或增设一个辅助泵进行灌注。
工作机构的换向则借助于换向阀。
换向阀换向时，除了产生液压冲击外，运动部件的惯性能将转变为热能，而使液压油的温度升高。
但由于开式系统结构简单，因此仍为大多数工程机械所采用。

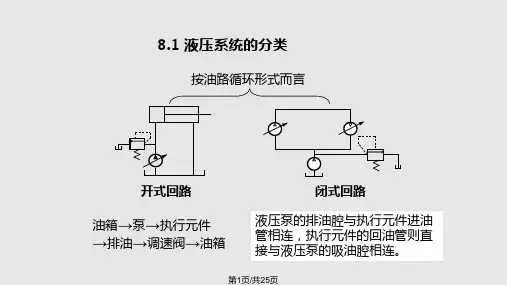

（2）闭式系统如图4.2所示。
在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。
闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。
工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。
但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。
为了补偿系统·70·中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半闭式系统。
图4.2 闭液压马达；3-单向阀，4-补油泵；5-油箱般为液压马达。
如大型液压挖掘机、液压起重机中的回转系统，全液压压路机的行走系统与振动系统中的执行元件均为液压马达。
闭式系统中执行元件为液压马达的另一优点是在起动和制动时，其最大起动力矩和制动力矩值相等。
2．按系统中液压泵的数目分按系统中液压泵的数目可将其分为单泵系统、双泵系统和多泵系统。
（1）单泵系统由一个液压泵向一个或一组执行元件供油的液压系统，即为单泵液压系统，如图4.3所示。
单泵系统适用于不需要进行多种复合动作的工程机械，如推土机、铲运机等铲土运输机械的液压系统。
对某些工程机械如液压挖掘机、液压起重机的工作循环中，既需要实现复合动作，又需要对这些动作能够进行单独调节，采用单泵系统显然是不够理想的。
液压传动案例液压传动是一种利用液体传递压力和能量的传动方式。
它广泛应用于工程机械、船舶、铁路、航空航天等领域。
下面列举10个液压传动的应用案例。

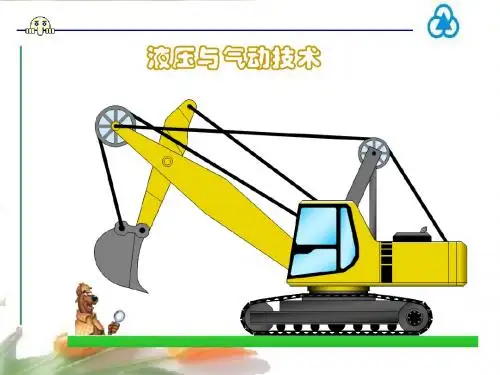

1. 液压挖掘机：液压挖掘机是一种常见的工程机械，它通过液压系统驱动液压缸实现挖掘和运输作业。
液压挖掘机具有挖掘力大、工作效率高、操作灵活等优点。
2. 液压舵机系统：液压舵机系统广泛应用于船舶、飞机等交通工具中，通过液压系统控制舵机实现舵角的调整，从而改变船舶或飞机的航向。
3. 液压升降平台：液压升降平台通常用于货物的升降和运输。
液压系统通过控制液压缸的伸缩来实现平台的升降。
4. 液压制动系统：液压制动系统广泛应用于汽车、火车等交通工具中。
液压制动系统通过控制液压缸的压力来实现制动装置的工作，从而实现车辆的制动。
5. 液压卷扬机：液压卷扬机通常用于提升和牵引重物。
液压系统通过控制液压马达的转速和转向来实现卷扬机的工作。
6. 液压冲床：液压冲床是一种常见的金属加工设备，通过液压系统驱动冲床头实现金属板的冲孔、切割等加工操作。
7. 液压起重机：液压起重机是一种常见的起重设备，通过液压系统驱动液压缸实现起重和运输作业。
液压起重机具有起重力大、操作灵活等优点。
8. 液压剪切机：液压剪切机通常用于对金属板材进行剪切和切割。
液压系统通过控制液压缸的压力和位置来实现剪切机的工作。
9. 液压输送机：液压输送机是一种用于输送散状物料的设备，通过液压系统驱动输送带或滚筒实现物料的输送。
10. 液压缸：液压缸是液压传动的核心部件，广泛应用于各种机械设备中。
液压缸通过液压系统提供的压力驱动活塞运动，实现机械设备的工作。
以上是液压传动的一些应用案例，涵盖了工程机械、船舶、交通工具等各个领域。
液压传动具有传动力大、速度可调、操作灵活等优点，因此在工程装备和机械设备中得到了广泛应用。

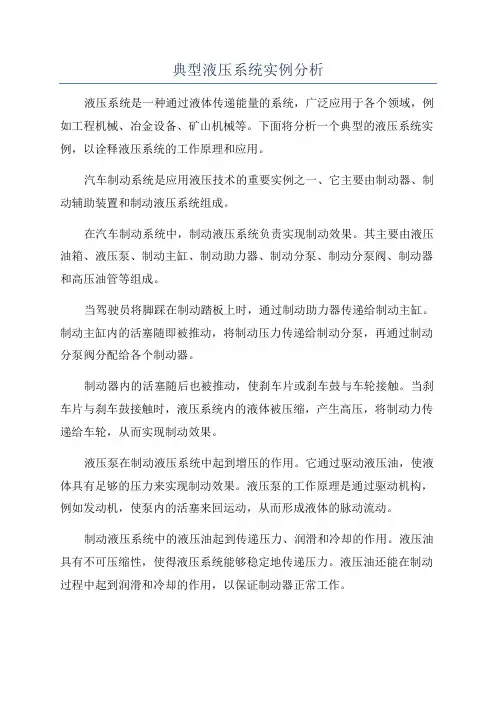

典型液压系统实例分析液压系统是一种通过液体传递能量的系统，广泛应用于各个领域，例如工程机械、冶金设备、矿山机械等。
下面将分析一个典型的液压系统实例，以诠释液压系统的工作原理和应用。
汽车制动系统是应用液压技术的重要实例之一、它主要由制动器、制动辅助装置和制动液压系统组成。
在汽车制动系统中，制动液压系统负责实现制动效果。
其主要由液压油箱、液压泵、制动主缸、制动助力器、制动分泵、制动分泵阀、制动器和高压油管等组成。
当驾驶员将脚踩在制动踏板上时，通过制动助力器传递给制动主缸。
制动主缸内的活塞随即被推动，将制动压力传递给制动分泵，再通过制动分泵阀分配给各个制动器。
制动器内的活塞随后也被推动，使刹车片或刹车鼓与车轮接触。
当刹车片与刹车鼓接触时，液压系统内的液体被压缩，产生高压，将制动力传递给车轮，从而实现制动效果。
液压泵在制动液压系统中起到增压的作用。
它通过驱动液压油，使液体具有足够的压力来实现制动效果。
液压泵的工作原理是通过驱动机构，例如发动机，使泵内的活塞来回运动，从而形成液体的脉动流动。
制动液压系统中的液压油起到传递压力、润滑和冷却的作用。
液压油具有不可压缩性，使得液压系统能够稳定地传递压力。
液压油还能在制动过程中起到润滑和冷却的作用，以保证制动器正常工作。
制动助力器在汽车制动系统中起到辅助制动的作用。
通过增大驾驶员踏板的作用力，实现制动效果的提升。
制动助力器通常采用真空助力器或液压助力器。
总之，汽车制动系统是典型的液压系统实例之一、液压系统通过液体传递能量，具有高压、高参数的特点，能够为汽车制动器提供充足的制动力，保证汽车行驶的安全性。
通过液压泵、制动主缸、制动助力器等组件的协调工作，实现了制动效果的提升。
液压油在制动液压系统中发挥着关键作用，保障了制动器的正常工作。
典型液压系统应用实例
【课程名称】
典型液压系统应用实例，气压传动概述。
【教材版本】
李世维主编，中等职业教育国家规划教材――机械基础（机械类）。
第2版。
北京：高等教育出版社，2006。
【教学目标与要求】
一．知识目标
1．能认识各个液压元件的图形符号。
2．能分析出液压传动工作过程。
3．了解气压传动的特点及组成和工作原理。
二．能力目标
1．按液压传动原理图和动作循环分析出动作顺序过程，并写出油液流动情况。
2．能够认识气动系统传动图上各元件符号，并应用与液压传动对比的方法，总结气压传动的主要特点。
三．素质目标
1．具有应用所学液压传动的知识分析一般传动系统图的能力。
2．了解气压传动的主要特点及工作原理。
四．教学要求
1．按照传动系统图和电磁铁或行程阀的动作顺序要求分析工作过程，并能简要写出油液流动情况。
2．能认识气动传动元件的图形符号及系统的组成。
【教学重点】
1．液压系统原理图的分析及油液流动情况的简述。
2．气动元件图形符号及气动传动的特点。
【难点分析】
1．原理图的分析及油液流动情况的简述。
2．气动元件图形符号的认识。
【教学方法】
按原理图和电磁铁或行程阀动作顺序边讲边作好油液流动的板书，讲授中插入提问与学生互动自己分析油流方向，最后归纳总结。
分析
1.由于图形符号比较生疏和电磁铁或行程阀动作的介入，学生可能感到混乱，所以应
当先看懂原理图的元件构成，再配合动作循环，引导学生逐步深入分析油液的流动。
2．气压原理虽然图形符号有些不同，但是传动原理有些相似，所以学习起来可能不会有太大困难。
