电动机的正反转原理
电动机的正反转原理是基于电磁感应现象和安培定则。
根据法拉第电磁感应定律,当导体在磁场中运动时,会产生感应电动势。
因此,当通过电动机的绕组通电时,由于绕组周围存在磁场(可由永磁体产生或者通过电流在绕组中产生),绕组中的导体就受到力的作用而开始转动。
根据安培定则,电流元素受力的方向与磁感应强度B、电流方向和电流元素的长度l之间的关系为:F = B * I * l * sinθ。
其中,F是力的大小,B是磁感应强度,I是电流的大小,l是电
流元素的长度,θ是电流元素与磁感应强度的夹角。
当电动机的绕组中电流方向和磁场方向垂直时,根据安培定则,导体受到作用力后会顺时针或逆时针转动。
如果改变电流的方向,导体受到的作用力也会改变方向,因此电动机可以实现正反转。
为了实现电动机的正反转,可以通过交流电或者直流电来改变电流的方向。
在交流电中,电流会周期性地改变方向,因此只需将交流电接入电动机中即可实现正反转。
而在直流电中,电动机的正反转实现通常需要一个电路或装置来改变电流的方向,比如通过切换电源极性或通过电子器件进行控制。
总之,电动机的正反转原理是通过改变电流的方向,使导体受到的力的方向发生改变,从而实现电动机转动方向的改变。
电动机正反转安全要求电动机正反转是电机控制中很常见的操作,其中正转表示电机顺时针运转,反转表示电机逆时针运转。
在许多情况下,例如机器人、机床、输送设备等,需要进行正反转操作,以完成特定的任务。
然而,在进行电动机的正反转时,我们需要注意一些安全要求,以保证人员和设备的安全。
正确接线在进行电动机正反转时,需要保证其正确接线。
在接线时,应根据电机的额定电压和电流来选择电源和电源开关,同时应按照标准的接线图进行接线。
特别是在改变电动机运转方向时,应扫描电路以确定接线的正确性。
如果出现接线不当而导致电机反转或停转的情况,可能会使机械设备失控,造成人员和设备的安全隐患。
安全开关安全开关是一种用于保护人员和设备的电器安全装置。
在电动机正反转时,安全开关可以帮助我们在电机突发异常时迅速停止电机。
因此,在电动机正反转时,应在安全开关上设置相应的保护逻辑,以使其在电机异常时自动断电切断电源。
防护罩操作电动机正反转时,要注意防护罩的关闭。
在进行正反转操作时,应该确保防护罩已经正确地安装和关闭。
如果防护罩未能保持关闭,则可能会引起意外事故。
此外,应保持清洁的环境,避免插入非必要的物品,以减少电动机的损坏。
合理调节速度在进行电动机正反转操作时,还需要根据实际需求合理调节转速。
如果过高或过低的转速可能会对人员和设备造成伤害。
因此,应根据具体需求和设备实际状况进行合理的速度调节。
结论本文介绍了进行电动机正反转操作时需要遵循的安全要求,包括正确的接线、安全开关的使用、防护罩的关闭、合理的调节速度等。
遵循这些安全要求可以保证人员和设备的安全,并提高电动机正反转的效率和可靠性。

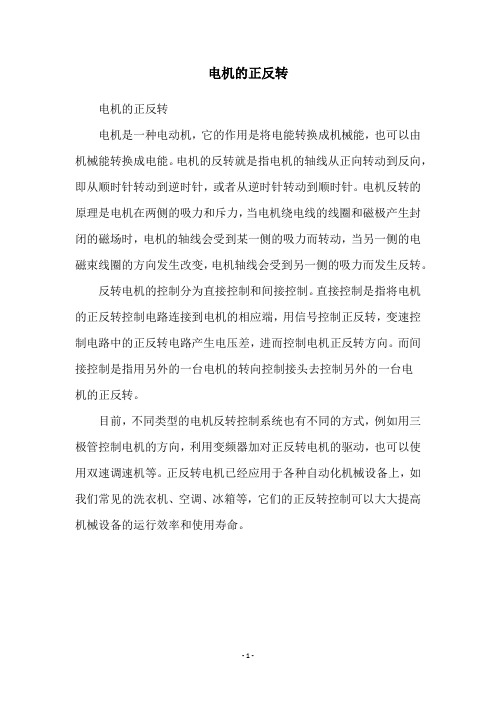

电机的正反转
电机的正反转
电机是一种电动机,它的作用是将电能转换成机械能,也可以由机械能转换成电能。
电机的反转就是指电机的轴线从正向转动到反向,即从顺时针转动到逆时针,或者从逆时针转动到顺时针。
电机反转的原理是电机在两侧的吸力和斥力,当电机绕电线的线圈和磁极产生封闭的磁场时,电机的轴线会受到某一侧的吸力而转动,当另一侧的电磁束线圈的方向发生改变,电机轴线会受到另一侧的吸力而发生反转。
反转电机的控制分为直接控制和间接控制。
直接控制是指将电机的正反转控制电路连接到电机的相应端,用信号控制正反转,变速控制电路中的正反转电路产生电压差,进而控制电机正反转方向。
而间接控制是指用另外的一台电机的转向控制接头去控制另外的一台电
机的正反转。
目前,不同类型的电机反转控制系统也有不同的方式,例如用三极管控制电机的方向,利用变频器加对正反转电机的驱动,也可以使用双速调速机等。
正反转电机已经应用于各种自动化机械设备上,如我们常见的洗衣机、空调、冰箱等,它们的正反转控制可以大大提高机械设备的运行效率和使用寿命。
- 1 -。
电动机正反转工作原理
电动机的正反转工作原理基于电磁感应原理以及电流的方向和大小。
在电动机中,有一个固定的磁场称为励磁磁场,它可以由永磁体或者电磁线圈产生。
另外,也有一个可旋转的电流导体称为转子。
当通过转子通电时,根据电磁感应定律,电流在磁场中就会受到一个力的作用。
在正转过程中,通常通过接通两极电源,将电流从一个较低电位的端子流入导体,然后从另一个较高电位的端子流出。
这样,根据电流的方向,根据楞次定律,电流导体在磁场中会受到一个力,使得转子开始旋转。
在反转过程中,通常改变电流经过转子的路径,使电流从高电位的端子流入导体,然后从低电位的端子流出。
这样,电流的方向发生了改变,根据楞次定律,电流导体在磁场中受到的力方向也发生了变化,从而导致转子以相反的方向旋转。
总的来说,电动机的正反转工作原理基于电磁感应和电流的方向变化,通过改变电流的方向和大小,可以改变转子受到的力的方向和大小,从而实现电动机的正反转。
电机的正反转原理电机是一种能够将电能转化为机械能的装置,广泛应用于日常生活和工业生产中。
在电机的工作过程中,正反转是其中一个重要的操作,掌握电机的正反转原理有助于理解电机的工作原理和优化电机的应用。
一、直流直流电机是一种最基本的电动机之一,它由定子和转子构成。
定子通常由磁铁或电磁铁构成,而转子是由导体绕组和集电刷构成。
1. 正转原理:当直流电机接通电源时,定子中的磁场将与转子中的电流相互作用,产生一个力矩。
根据右手定则,转子会受到一个方向的力矩,从而引起转子转动。
此时,电流从电源的正极流向电机的负极,导电刷与转子绕组之间建立了一个完整的电路。
这个方向的转动通常被称为正转。
2. 反转原理:如果我们改变了电流的方向,使电流从电源的负极流向电机的正极,那么转子将会受到反方向的力矩作用,从而导致电机反转。
这种情况下,导电刷与转子绕组之间的电路变为另一个方向。
二、交流交流电机是另一种常见的电动机类型,它使用交流电源作为能量来源。
交流电机可以分为异步电机和同步电机两种类型。
1. 异步电机的正反转原理:异步电机的正反转实质上是通过改变定子和转子的相对转速来实现的。
通过改变供电电源的相位差,可以改变电机的转向。
当两个相序相同(如ABCABC)时,电机正转;当两个相序相反(如CBAABC)时,电机反转。
2. 同步电机的正反转原理:同步电机的正反转原理相对简单,只需改变供电电源的相序即可。
由于同步电机的转速与供电电源的频率相同,所以改变相序可以改变电机的转向。
三、步进步进电机是一种将输入脉冲信号转化为固定角度步进运动的电机。
它通常由定子和转子两部分组成,转子上的绕组由多个电磁线圈构成。
1. 正转原理:步进电机的正转原理是通过依次通电激励各个电磁线圈来实现的。
每当电磁线圈通电时,它会产生一个磁场,将转子转到下一个对应的位置。
依次循环通电各个电磁线圈,转子将按指定步进角度连续转动,从而实现正转。
2. 反转原理:步进电机的反转原理与正转类似,只是通电顺序相反。
电动机正反转控制电路工作原理一、引言电动机是现代工业中使用最广泛的一种电力驱动设备,其正反转控制是电机运行的基础,因此,掌握电动机正反转控制电路的工作原理对于工程师来说至关重要。
二、电动机正反转控制原理1. 三相异步电动机原理三相异步电动机是常用的一种电动机类型,其由定子和转子两部分组成。
定子上绕有三组互相位移120度的绕组,分别称为A、B、C相绕组。
当三相交流电通过A、B、C相绕组时,将在定子内产生旋转磁场。
转子上也有若干个绕组,在旋转磁场作用下,产生感应电动势,并在磁场作用下形成旋转力矩运行。
2. 交流接触器原理交流接触器是一种常用于交流回路中的开关装置。
其由线圈和触点两部分构成。
当线圈通电时,在铁芯内产生磁场,使得触点闭合;断开线圈通电后,铁芯失去磁性,触点自动断开。
3. 正反转控制原理为了实现电动机正反转控制,需要采用交流接触器和切换器。
当切换器处于正转位置时,交流接触器K1、K2、K3闭合,三相电源通过K1、K2、K3进入电动机A、B、C相绕组,形成旋转磁场,使电动机正转;当切换器处于反转位置时,交流接触器K4、K5、K6闭合,三相电源通过K4、K5、K6进入电动机C、B、A相绕组,形成反向旋转磁场,使电动机反转。
三、电动机正反转控制电路1. 正向控制电路正向控制电路由主开关S1和交流接触器组成。
当主开关S1打开时,交流接触器KM1的线圈得到通电,在铁芯内产生磁场使得KM1上的触点闭合。
此时L1和L2之间的回路得以贯通。
同时,在KM1上的另一组触点也闭合,在L3和L4之间形成回路。
这样就实现了正向控制。
2. 反向控制电路反向控制电路由主开关S2和交流接触器组成。
当主开关S2打开时,交流接触器KM2的线圈得到通电,在铁芯内产生磁场使得KM2上的触点闭合。
此时L1和L3之间的回路得以贯通。
同时,在KM2上的另一组触点也闭合,在L2和L4之间形成回路。
这样就实现了反向控制。
3. 正反转切换电路正反转切换电路由切换器S3和交流接触器组成。
实现电动机正反转的方法电动机正反转是指电动机在工作过程中可以根据需要实现正转和反转两个方向的运动。
这种功能在许多应用中都是非常重要的,比如机械传动、汽车行驶等。
那么,如何实现电动机的正反转呢?一、电动机正反转的原理电动机正反转的实现是通过改变电动机的电流方向来实现的。
电动机是通过电流在导线中产生的磁场与永磁体或电磁体之间的相互作用来实现转动的。
当电流方向改变时,导线中的磁场方向也会改变,从而改变了与之相互作用的磁场方向,从而实现了电动机的正反转。
二、实现电动机正反转的方法1. 使用直流电机直流电机是最常见的一种电动机,它可以通过改变电源的正负极连接来实现正反转。
当电源的正极与直流电机的正极相连时,电流从正极进入直流电机,产生的磁场与永磁体或电磁体之间相互作用,实现正转。
当电源的正极与直流电机的负极相连时,电流从正极退出直流电机,产生的磁场方向相反,实现反转。
2. 使用交流电机交流电机在正反转方面的实现与直流电机有所不同。
交流电机可以通过改变电源的相位来实现正反转。
交流电机的正转方向是由电源相位与电动机的定子磁场相互作用的结果。
当电源的相位与定子磁场方向相同时,电机正转;当电源的相位与定子磁场方向相反时,电机反转。
3. 使用可逆电机控制器可逆电机控制器是一种专门用于控制电动机正反转的设备。
通过可逆电机控制器,可以实现对电动机的正反转控制。
可逆电机控制器一般包括电源开关、电流控制器、电流反转控制器等部分。
通过控制这些部分的工作状态,可以实现对电动机正反转的控制。
4. 使用电机驱动器电机驱动器是一种专门用于驱动电动机的设备,它可以通过改变电流的大小和方向来实现电动机的正反转。
电机驱动器一般包括电源、电流传感器、电流控制器等部分。
通过控制这些部分的工作状态,可以实现对电动机正反转的控制。
三、电动机正反转的应用电动机正反转在许多领域都有广泛的应用。
比如,在机械传动中,电动机的正反转可以实现机械设备的运转和停止;在汽车行驶中,电动机的正反转可以实现汽车的前进和后退。
电动机的正反转原理
电动机是一种将电能转化为机械能的设备,正反转是其常见的工作方式之一。
下面我将为您详细介绍电动机的正反转原理。
当电动机正转时,电能被输入到电动机的定子绕组上。
定子绕组通过通电产生
磁场,这个磁场会与电动机中的永磁体或者其他励磁磁场相互作用。
这个相互作用使得转子受到力矩作用,从而使电动机开始旋转。
对于电动机的正转来说,关键在于控制定子绕组磁场和永磁体或励磁磁场的相
对位置关系。
通过合理设计、制造电动机的定子和转子,可以使得磁场的相互作用力使电动机正转。
而当电动机需要反转时,我们需要改变定子和转子磁场的相对位置关系。
这通
常是通过控制电流的方向来实现的。
当电流的方向与之前正转时不同的方向时,定子产生的磁场和永磁体或其他励磁磁场的相互作用方向也会改变,从而使电动机反转。
当我们需要控制电动机的正反转时,我们通常会使用开关电路或电路控制器。
通过调整开关电路中的电流方向或控制器的输出信号,我们可以改变电动机的旋转方向。
需要注意的是,不同类型的电动机可能有不同的正反转原理,比如直流电动机、交流电动机、步进电动机等。
每种电动机都有自己的工作原理和控制方法。
总结起来,电动机的正反转原理是通过改变定子和转子磁场的相对位置关系或
调整电流方向,来实现电动机的正向转动或反向转动。
掌握了这些原理,我们可以根据需要灵活地控制电动机的运行方向。
华北电力大学顺序控制与保护(实验报告)
实验报告
`实验名称电机正反转控制电路及运行动画课程名称顺序控制与保护
一、实验目的和要求
1、本次实验要实现继电器逻辑电路设计及模拟运行,选题:①继电器逻辑电路设计电机正反转电路及运行动画;②输料皮带连锁启停及运行动画;③压缩机顺序启停及动画模拟;④改进报警线路模拟;⑤阀门开闭电路及符号显示;⑥高压电机启停电路动画模拟;⑦自选题目(同指导老师沟通,备案)。
2、本次选择的课题是通过继电器和开关控制电机正反转,并运用AS6.1软件,实现电机正反转的动画显示过程。
要求本次实验的课题设计的人机联系采用HMI 方式编制,手动输入信号采用模拟控制面板形式。
巩固继电器的使用方法,学习和练习AS6.1软件。
二、实验内容和步骤
在本次试验中,我首先利用一定的时间了解和学习AS6.1软件,接触了人机界面和控制面板。
初步了解6.1版本后,开始选择和设计课题。
我设计的课题是继电器逻辑电路设计电机正反转电路及运行动画。
首先设计了继电器控制电机正反转的电路,然后利用AS6.1的人机界面和控制面板及动画设计功能,显示电机正反转的运行画面。
设计的电路及控制面板如下图所示:
MT
KM1KM1KM1KM1KM2
KM2KM2KM2
KM2KM1
KM1KM2
SB1
SB2SB3
QF
启停复位
正转反转
正转反转
启动停机
M/A
设计原理和功能介绍:
电路中的开关QF控制电机的启停,当QF闭合时,电路上电;当QF断开时,电路断电。
SB1是复位按钮,当电机转动方向要改变时,需摁下复位按钮。
SB2是控制正转按钮,当摁下SB2时,线圈KM1上电,KM1常开触点闭合,常闭触电断开,实现互锁,并且状态保持,电机正转;SB3是控制反转按钮,当摁下SB3时,线圈KM2上电,KM2常开触点闭合,常闭触电断开,并且状态保持,电机反转。
在M/A控制面板中,复位按钮连接SB1,正转按钮连接SB2,反转按钮连接SB3,当摁下相应按钮时对应的指示灯亮,黄指示灯亮对应每个按钮按下时的状态,指示按钮的有效性。
正转和反转指示灯分别显示电机的转动状态。
当电机正转时对应的状态动画正转,反转时对应的状态动画反转。
启停开关控制QF的开闭。
运行过程图如下所示:
正转运行动画截图
反转运行动画截图
三、实验收获
通过本次实验我对之前学习的继电器控制电机正反转的原理和电路设计有了更深的理解,并且初次接触AS6.1软件,在实验初,我首先试验了6.0版本的各个模块和功能,对其功能和使用方法有了初步的了解,并且针对本实验,着重学习了人机交互和控制面板及动画设计功能的使用,为以后的实验和学习奠定了
基础。
