洗衣机离合器原理及故障维修精讲演示课件

全自动洗衣机离合器结构与故障维修

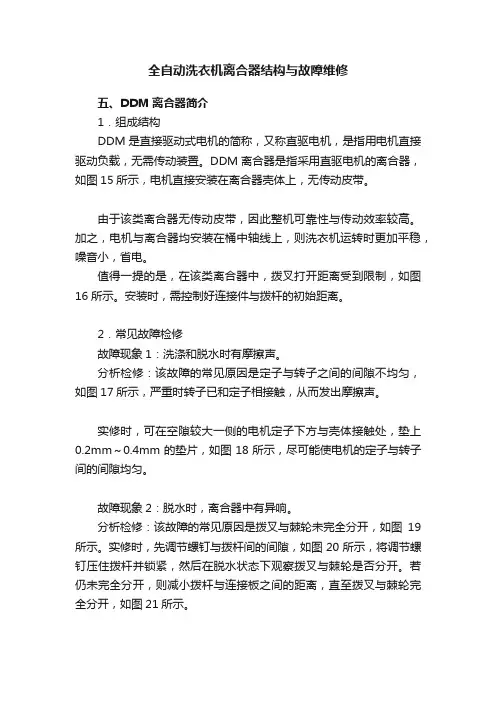

五、DDM离合器简介
1．组成结构
DDM是直接驱动式电机的简称，又称直驱电机，是指用电机直接驱动负载，无需传动装置。

DDM离合器是指采用直驱电机的离合器，如图15所示，电机直接安装在离合器壳体上，无传动皮带。

由于该类离合器无传动皮带，因此整机可靠性与传动效率较高。

加之，电机与离合器均安装在桶中轴线上，则洗衣机运转时更加平稳，噪音小，省电。

值得一提的是，在该类离合器中，拨叉打开距离受到限制，如图16所示。

安装时，需控制好连接件与拨杆的初始距离。

2．常见故障检修
故障现象1：洗涤和脱水时有摩擦声。

分析检修：该故障的常见原因是定子与转子之间的间隙不均匀，如图17所示，严重时转子已和定子相接触，从而发出摩擦声。

实修时，可在空隙较大一侧的电机定子下方与壳体接触处，垫上0.2mm～0.4mm的垫片，如图18所示，尽可能使电机的定子与转子间的间隙均匀。

故障现象2：脱水时，离合器中有异响。

分析检修：该故障的常见原因是拨叉与棘轮未完全分开，如图19所示。

实修时，先调节螺钉与拨杆间的间隙，如图20所示，将调节螺钉压住拨杆并锁紧，然后在脱水状态下观察拨叉与棘轮是否分开。

若仍未完全分开，则减小拨杆与连接板之间的距离，直至拨叉与棘轮完全分开，如图21所示。

手搓式洗衣机离合器的工作原理和常见问题维修方法
手搓式洗衣机离合器工作原理：
手搓式洗衣机的排水电机和离合器与普通洗衣机不同，在工作过程中排水电机存在两步拉开现象，而离合器与普通离合器工作情况也不同：
1、洗涤时,排水马达先将排水阀拉开一段距离(不同型号拉开距离不相同),目的是松开离合器制动带(刹车带),使脱水桶处于自由状态.(普通式洗衣机洗涤时脱水桶处于锁紧状态)，但离合器的棘爪不动作,没有离开棘轮.因此洗涤时能够产生手搓效果.
2、脱水时，排水马达进行第二次动作,将连接杆全部拉回，将排水阀打开,同时也拉开棘爪。

这时棘爪动作，彻底离开棘轮，实现排水、脱水等功能。

二、手搓式洗衣机离合器常见故障检修：
由于离合器的特殊结构及功能,对配合尺寸的要求非常严格，但由于各个厂家离合器制作上的微小差别，或是用户在使用一段时间后，离合器的制动臂与连接臂的配合尺寸发生变化，导致棘轮、棘爪在洗涤时打开或在脱水时打不开，使洗衣机工作不正常，出现这两种情况时，只要调整制动臂的位置或棘爪的顶开螺钉即可解决，不用更换离合器。

如洗衣机脱水不工作，打开洗衣机后盖，检查是否棘爪与棘轮不能分离，
若是，可以用钳子夹住离合器制动臂的顶端，将制动臂向排水阀方向扳一下，或是用尖嘴钳将棘爪顶开螺栓向棘爪处调整一下，即可增大棘爪打开角度，使棘轮棘爪分离，实现脱水。

如洗涤时离合器发出异音，打开洗衣机后盖，检查是否为棘爪洗涤时打开
角度过大（多出现于韩国成寅离合器），洗涤时产生异音(棘轮摩擦棘爪，声音较大，如“哒哒”、“吱吱”).，这时用钳子夹住离合器制动臂的顶端，将离合器制动臂向排水电机方向扳一下，即可使棘轮棘爪配合良好，洗涤时棘爪扣到棘轮上，不分离，异音即可消除。
