全自动洗衣机离合器原理及维修

全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。

离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。

本文将介绍全自动洗衣机离合器的原理及维修方法。

首先，我们来了解一下全自动洗衣机离合器的工作原理。

全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。

当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。

其次，全自动洗衣机离合器的维修方法。

在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。

这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。

在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。

在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。

综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。

希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。

全自动洗衣机离合器原理及维修全自动洗衣机离合器是洗衣机的重要部件，它在洗衣机的工作过程中起着非常重要的作用。

离合器的主要作用是在洗衣机的洗涤、排水和脱水过程中，对电机和内桶进行连接和分离。

在洗涤过程中，离合器让电机和内桶连接，使内桶能够旋转，从而实现洗涤功能；在排水和脱水过程中，离合器则将电机和内桶分离，使内桶能够进行排水和高速脱水。

因此，离合器的正常运转对于洗衣机的工作效果至关重要。

离合器的原理是基于电磁原理的。

当洗衣机需要进行洗涤、排水和脱水时，控制电路会向离合器的电磁线圈施加电流，产生磁场。

这个磁场会使得离合器的连接片和分离片产生磁力吸引，从而连接或分离电机和内桶。

当电流断开时，磁场消失，连接片和分离片之间的弹簧则会使它们恢复原状，完成连接或分离的动作。

离合器的维修主要包括清洁、更换和调整。

首先，定期清洁离合器是非常重要的，因为离合器在工作过程中会受到水、污垢和摩擦的影响，导致连接片和分离片之间的磁力减弱或者产生故障。

清洁离合器时，需要先断开电源，然后拆下离合器外壳，用清洁剂和软布擦拭连接片和分离片表面的污垢。

其次，如果离合器出现故障，需要及时更换损坏的零件，保证离合器的正常运转。

最后，有些离合器还需要进行调整，以确保连接和分离的动作能够准确无误地进行。

总的来说，全自动洗衣机离合器是洗衣机中非常重要的部件，它的工作原理基于电磁原理，通过连接和分离电机和内桶来实现洗涤、排水和脱水的功能。

在日常使用中，定期清洁、及时更换损坏的零件和调整离合器都是保证洗衣机正常运转的重要措施。

希望本文的介绍能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法。

全自动波轮洗衣机离合器的工作原理与常见故障处理摘要：自民众生活水平大幅提升后，全自动波轮洗衣机在家庭普遍常见，这类洗衣机可以加快洗衣效率，为广大民众提供更多便利。

然而，全自动波轮洗衣机在长时间应用中容易出现故障，其中离合器故障较为常见。

为从根本解决这一问题，本文从了解波轮洗衣机离合器的工作原理，就可以进一步的分析出离合器的常见故障，继而提出处理措施，以供参考。

关键词：全自动波轮洗衣机；离合器；工作原理；故障与处理引言：全自动洗衣机在正常工作时，主要分为洗涤和脱水两种状态[1]。

在这个过程中，作为驱动部件的离合器是洗衣机的关键部件，是洗衣机的心脏，它是实现洗衣机从洗涤状态到脱水状态转换的核心部件。

因此有效应对出现离合器的故障是保证全自动洗衣机安全稳定运行的关键。

根据剖析全自动洗衣机离合器的工作原理以及运行状态，从而判断发生故障的原因，从洗涤状态故障和脱水状态故障两个方面分析解决处理故障。

本文先介绍了洗衣机离合器的工作原理，再对故障以及故障的处理进行了详细的分析和说明。

一、全自动波轮洗衣机离合器工作原理全自动波轮洗衣机几乎所有的功能性动作都是通过离合器实现。

它承担着洗衣机的动力传递，速比的改变，洗涤与脱水的动作转换，还有制动的动作。

其中工作状态分为洗涤和脱水两种状态。

洗涤时，电机提供顺、逆时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过行星齿轮组件以5.33:1的减速比将动力传递给洗涤轴，洗涤轴再带动波轮转动，实现洗衣机顺、逆双向转动的洗涤。

脱水时，电机提供顺时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过花键外套着离合套，此时通过牵引器的牵引，拨杆拨动拨叉，拨叉与棘轮的分离实现抱簧把离合套和离合轴抱紧，动力就从离合套传递给离合轴，由于刹车盘与离合轴的铆合结构，离合轴带动整个轴总成一起转动，实现洗涤轴和脱水轴同时同向高速转动，脱水轴连接脱水桶（内桶），从而实现高转速脱水。

全自动洗衣机离合器原理及维修
全自动洗衣机离合器是一种关键组件，它通过控制转动运动和停止运动之间的切换，使洗衣机能够在洗涤、漂洗、甩干等工作模式之间自动切换。

离合器的原理是通过摩擦力控制转动运动和停止运动的切换。

它由离合杆、离合片、螺旋弹簧和离合盘等组成。

当洗衣机运行时，离合片紧密地与离合盘接触，摩擦力使离合盘带动洗衣机内部轴承实现转动。

当洗衣机需要停止转动时，螺旋弹簧会施加力量使离合片与离合盘分离，从而切断了传输动力，实现停止运动。

离合器的维修需要注意以下几点：
1. 检查离合板是否磨损，如有磨损应及时更换。

2. 检查离合片和离合盘接触面是否有油污，定期清洗。

3. 检查螺旋弹簧是否松弛或变形，如有问题需及时更换。

4. 检查离合杆和离合片的连接是否松动，如有松动应进行紧固。

维修离合器时，需要先断开电源，确保安全。

可以根据洗衣机的说明书或咨询专业维修人员进行具体操作。

另外，定期对洗衣机进行保养维护，如清洁过滤器，检查排水管道等，可以延长离合器的使用寿命。

如遇到复杂的问题，最好请专业人士进行维修，以免造成更大的损坏。

全自动洗衣机离合器工作原理全自动洗衣机离合器工作原理全自动洗衣机只要你将衣服放到洗衣机里面，轻轻一按开关，后面所有的洗衣工作它将全部自动完成，如此神奇，它是通过什么来完成的呢？其实它就是一个齿轮卡子，卡住那个齿轮大桶就不转了就下边的翻水轮转，不卡的时候是整桶转！全自动洗衣机是通过水位开关与电磁进水阀配合来控制进水、排水以及电机的通断：从而实现自动控制的。

电磁进水阀起着通、断水源的作用。

当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下，紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。

当电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。

由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。

水位开关实际上是一个压力开关。

气室的入口与洗衣桶中的贮气室相联接。

当水注入洗衣桶后，贮气室口很快被封闭，随水位上升，贮气室的水位也上升，被封闭的空气压强亦增大，水位开关中的波纹膜片2受压而胀起，推动顶杆3运动而使触点4改变，从而实现自动通断。

智能型模糊控制的全自动洗衣机还可以自动判断水温、水位、衣质衣量、衣物的脏污情况，决定投放适量的洗涤剂和最佳的洗涤程序。

当洗衣桶内衣物的多少和质地不同，而注入水使其达到相同的水位时，其总重量是不同的。

利用这一点，通过对洗衣电动机低速转动后的惯性测量，可以判断衣质和衣量。

方法是：在洗衣桶内注入一定量水后使电机低速运转，平稳后快速断电，洗衣桶在惯性作用下带动电机继续转动。

此时，电机绕组产生反电动势，对其半波整流并放大整形后获得一矩形脉冲系列。

通过分析脉冲个数和脉冲宽度。

就能得到衣质衣量情况。

衣物的'脏污程度是通过水的透明度来判断的。

在洗衣桶的排水口处加一红外光电传感器，使红外光通过水而进入另一侧的接收管。

若水的透明度低，接收管获得的光能小，说明衣物较脏。

全自动洗衣机离合器结构与故障维修
五、DDM离合器简介
1．组成结构
DDM是直接驱动式电机的简称，又称直驱电机，是指用电机直接驱动负载，无需传动装置。

DDM离合器是指采用直驱电机的离合器，如图15所示，电机直接安装在离合器壳体上，无传动皮带。

由于该类离合器无传动皮带，因此整机可靠性与传动效率较高。

加之，电机与离合器均安装在桶中轴线上，则洗衣机运转时更加平稳，噪音小，省电。

值得一提的是，在该类离合器中，拨叉打开距离受到限制，如图16所示。

安装时，需控制好连接件与拨杆的初始距离。

2．常见故障检修
故障现象1：洗涤和脱水时有摩擦声。

分析检修：该故障的常见原因是定子与转子之间的间隙不均匀，如图17所示，严重时转子已和定子相接触，从而发出摩擦声。

实修时，可在空隙较大一侧的电机定子下方与壳体接触处，垫上0.2mm～0.4mm的垫片，如图18所示，尽可能使电机的定子与转子间的间隙均匀。

故障现象2：脱水时，离合器中有异响。

分析检修：该故障的常见原因是拨叉与棘轮未完全分开，如图19所示。

实修时，先调节螺钉与拨杆间的间隙，如图20所示，将调节螺钉压住拨杆并锁紧，然后在脱水状态下观察拨叉与棘轮是否分开。

若仍未完全分开，则减小拨杆与连接板之间的距离，直至拨叉与棘轮完全分开，如图21所示。

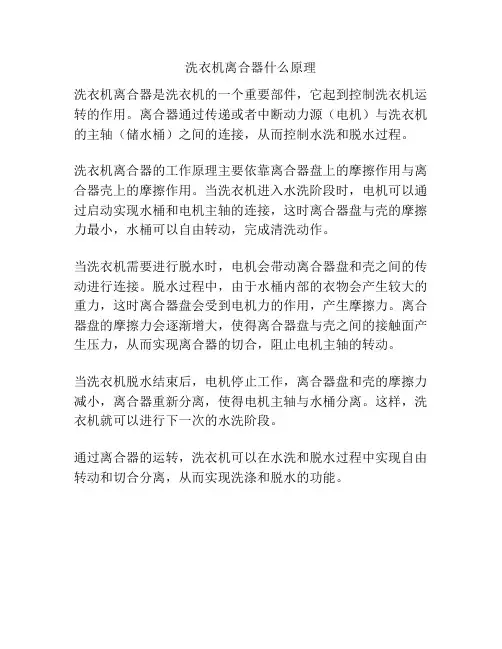

洗衣机离合器什么原理
洗衣机离合器是洗衣机的一个重要部件，它起到控制洗衣机运转的作用。

离合器通过传递或者中断动力源（电机）与洗衣机的主轴（储水桶）之间的连接，从而控制水洗和脱水过程。

洗衣机离合器的工作原理主要依靠离合器盘上的摩擦作用与离合器壳上的摩擦作用。

当洗衣机进入水洗阶段时，电机可以通过启动实现水桶和电机主轴的连接，这时离合器盘与壳的摩擦力最小，水桶可以自由转动，完成清洗动作。

当洗衣机需要进行脱水时，电机会带动离合器盘和壳之间的传动进行连接。

脱水过程中，由于水桶内部的衣物会产生较大的重力，这时离合器盘会受到电机力的作用，产生摩擦力。

离合器盘的摩擦力会逐渐增大，使得离合器盘与壳之间的接触面产生压力，从而实现离合器的切合，阻止电机主轴的转动。

当洗衣机脱水结束后，电机停止工作，离合器盘和壳的摩擦力减小，离合器重新分离，使得电机主轴与水桶分离。

这样，洗衣机就可以进行下一次的水洗阶段。

通过离合器的运转，洗衣机可以在水洗和脱水过程中实现自由转动和切合分离，从而实现洗涤和脱水的功能。

洗衣机离合器工作原理洗衣机离合器是洗衣机的一个重要部件，它在洗衣机的工作中起着至关重要的作用。

那么，洗衣机离合器是如何工作的呢？接下来，我们将详细介绍洗衣机离合器的工作原理。

首先，让我们来了解一下洗衣机离合器的结构。

洗衣机离合器通常由电磁线圈、离合器盘、离合器轴承和离合器壳体等部件组成。

当洗衣机启动时，电磁线圈会受到电流的激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的工作。

接下来，让我们来了解洗衣机离合器的工作原理。

当洗衣机启动时，电磁线圈受到电流激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的工作。

离合器的工作原理是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的正常工作。

在洗衣机工作时，当电机需要启动时，电磁线圈会受到电流的激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的接合，带动洗衣机的工作。

而当洗衣机需要停止时，电磁线圈不再受到电流激励，磁场消失，离合器盘与离合器壳体之间的磁力吸合也消失，从而实现离合器的分离，停止洗衣机的工作。

总的来说，洗衣机离合器的工作原理就是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的启动和停止。

这种设计不仅能够确保洗衣机的正常工作，还能够降低电机的负荷，延长电机的使用寿命。

在日常使用中，我们需要注意定期检查和维护洗衣机离合器，确保其正常工作。

同时，在使用过程中要避免过载使用，以免对洗衣机离合器造成损坏。

只有正确使用和保养洗衣机离合器，才能确保洗衣机的正常工作和延长使用寿命。

综上所述，洗衣机离合器是洗衣机的重要部件，其工作原理是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的启动和停止。

正确使用和保养洗衣机离合器，对于确保洗衣机的正常工作和延长使用寿命至关重要。

希望本文能够帮助大家更好地了解洗衣机离合器的工作原理，为日常使用和维护提供参考。

洗衣机离合器工作原理
洗衣机离合器是一种用于控制洗衣机工作过程的关键组件。

它用于实现洗衣机的离合和变速功能，使得洗衣机在洗涤、漂洗和甩干等不同过程中能够正常工作。

洗衣机离合器的工作原理是通过离合器壳体内的弹簧压紧离合垫片实现。

当洗衣机开始工作时，电机会驱动离合器中的离合轴旋转。

离合轴的旋转将会卷起衣物放在洗衣机内部的筒中。

当洗衣机进行洗涤过程时，离合器会处于离合状态。

离合垫片受到弹簧的压力，与离合器壳体紧密结合，使得洗衣机内部的筒能够与电机同步转动，从而实现洗衣机的正常洗涤功能。

在洗涤过程结束后，洗衣机需要进行漂洗。

此时，离合器会脱离离合状态，实现洗衣筒与电机的分离。

在脱离离合状态时，洗衣筒会停止旋转，电机则继续工作，从而完成洗衣机的漂洗功能。

最后，当洗衣机需要甩干衣物时，离合器再次进入离合状态。

离合垫片与离合轴紧密结合，使得洗衣机的筒与电机同步旋转，使衣物能够充分甩干。

总之，洗衣机离合器通过控制离合垫片的离合与脱离，实现洗衣筒与电机的联动与分离，从而使得洗衣机能够在不同过程中正常工作，完成洗涤、漂洗和甩干等功能。

全自动洗衣机离合器简介全自动洗衣机是现代家庭中常见的家电之一，其核心部件之一就是离合器。

离合器在洗衣机中起到连接和断开传动系统的作用，使得洗衣机能够进行正常的洗涤和甩干操作。

全自动洗衣机离合器的性能和质量直接影响到洗衣机的使用寿命和洗衣效果。

本文将对全自动洗衣机离合器的工作原理、结构和常见故障进行介绍。

工作原理全自动洗衣机离合器的工作原理是通过摩擦来实现传动系统的连接和断开。

当洗衣机处于洗涤阶段时，离合器将传动系统连接起来，使得电机的动力可以传递到洗涤筒上，从而实现洗涤操作。

而当洗衣机需要进行甩干操作时，离合器则将传动系统断开，使得洗涤筒可以自由旋转，达到甩干效果。

全自动洗衣机离合器通常由摩擦片、压盘和离合盖组成。

摩擦片是离合器的关键部件，它通过与压盘之间的摩擦力来实现传动系统的连接和断开。

当摩擦片与压盘之间的摩擦力足够大时，传动系统就会连接起来；当摩擦力减小时，传动系统就会断开。

离合盖的作用则是保护摩擦片和压盘，使其不受外界的灰尘和污染物的影响。

结构全自动洗衣机离合器的结构通常包括以下几个部分：1.摩擦片：摩擦片通常由耐磨材料制成，如有机片、铜片等。

其摩擦系数要适中，既要有足够的摩擦力来实现连接和断开，又要保证传动系统的平稳运行。

2.压盘：压盘是离合器中起到施加压力的作用。

它通常由金属材料制成，通过压榨摩擦片来产生摩擦力。

3.离合盖：离合盖是离合器的外部保护罩，它可以防止灰尘和污染物进入离合器内部，保持摩擦片和压盘的工作性能。

常见故障全自动洗衣机离合器的常见故障主要包括以下几个方面：1.摩擦片磨损：由于长期使用，摩擦片会因摩擦而磨损，导致离合器的传动效果下降，甚至无法连接传动系统。

这时需要及时更换摩擦片。

2.压盘变形：由于长时间使用，压盘可能会发生变形，导致离合器连接或断开时产生异常声音或震动。

这种情况需要更换压盘或检查离合器的安装是否正确。

3.离合盖松动：离合盖如果松动，会导致灰尘和污染物进入离合器内部，影响离合器的正常工作。
