波轮洗衣机主关零部件原理及检修方法4
- 格式：doc
- 大小：1.02 MB
- 文档页数：7
文档推荐
-
松下洗衣机拆解页数:14
-
松下洗衣机拆解页数:14
-
拆洗全自动波轮洗衣机详细步骤页数:20
-
拆洗全自动波轮洗衣机详细步骤页数:22
-
海尔小神童波轮式洗衣机的拆装页数:20
-
洗衣机桶怎么拆卸页数:3
下载文档原格式
合集下载
洗衣机维修
洗衣机原理与维修 洗衣机原理与
• 2.按照洗涤方式分类 按照洗涤方式分类
按照洗涤方式洗衣机可分为波轮式、滚筒式、 按照洗涤方式洗衣机可分为波轮式、滚筒式、搅拌式 三大类。 三大类。
•
•
1)波轮式洗衣机 波轮式洗衣机
又称波盘式洗衣机，依靠波轮定时正、反向转动或连续转动 的方式不断翻滚衣物进行洗涤。由英国首先发明，主要在我国和 日本应用。
洗衣机原理与维修 洗衣机原理与
洗衣机型号举例 • 例1 海尔“XQG40-2” 表示青岛海尔洗 衣机厂生产的海尔牌、全自动、滚筒式 洗衣机，规格为4KG,2型产品。 • 例2：小天鹅“XQB30-3
洗衣机原理与维修 洗衣机原理与
洗衣机的性能指标
• 1.起动性能： 85%额定电压 • 2.温升：A级小于65℃；E级小于80℃；B级小 于90℃。 • 3.制动性能：小于10″ • 4.泄漏电流：小于0.5mA • 5.接地电阻：＜0.2欧姆 • 6.洗净率：＞0.8 • 7.磨损率：＜0.2 % • 8.噪声：＜75dB
洗衣机原理与维修 洗衣机原理与
全自动波轮式洗衣机
（套桶式洗衣机） 套桶式洗衣机）
故障原因1：电源线插头与插座接触不良。 故障原因2：电源线断裂或机内导线接头处接触不良。 故障原因3：保险丝烧断。
2.只是洗涤部分不能启动
故障原因1：洗涤定时器损坏，触点接触不良或引线 断落。 故障原因2：洗涤电容器变质、开路或击穿短路。 故障原因3：洗涤方式选择开关接触不良。 故障原因4：洗涤电动机烧毁。
洗衣机原理与维修 洗衣机原理与
洗衣机选购
• 选购洗衣机应根据每个家庭自己的情况来选购。主要 选购洗衣机应根据每个家庭自己的情况来选购。 从居住条件、经济条件、 从居住条件、经济条件、卫生习惯和生活方式等方面 来考虑： 来考虑： • 1、在无自来水的地区可选购双桶波轮洗衣机。 • 2、根据衣物的质地，如衣物多为化纤棉布，可选波轮 式洗衣机；毛料及高档衣料宜选滚筒洗衣机。 • 3、根据洗涤性能要求，对洗净度、磨损率、缠绕率要 求较高，可选购滚筒式洗衣机 • 4、根据住房条件，房间、门较小，经常要搬动的家庭 宜选波轮式洗衣机

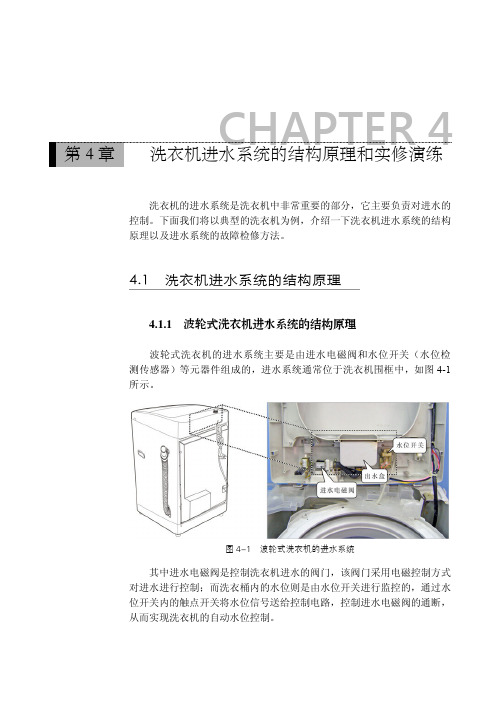

波轮式洗衣机进水系统的结构原理_新版洗衣机常见故障实修演练_[共7页]
![波轮式洗衣机进水系统的结构原理_新版洗衣机常见故障实修演练_[共7页]](https://img.taocdn.com/s1/m/23b1af0d50e2524de4187e83.png)
洗衣机的进水系统是洗衣机中非常重要的部分，它主要负责对进水的控制。
下面我们将以典型的洗衣机为例，介绍一下洗衣机进水系统的结构原理以及进水系统的故障检修方法。
4.1 洗衣机进水系统的结构原理
4.1.1 波轮式洗衣机进水系统的结构原理
波轮式洗衣机的进水系统主要是由进水电磁阀和水位开关（水位检测传感器）等元器件组成的，进水系统通常位于洗衣机围框中，如图4-1所示。
图4-1 波轮式洗衣机的进水系统
其中进水电磁阀是控制洗衣机进水的阀门，该阀门采用电磁控制方式对进水进行控制；而洗衣桶内的水位则是由水位开关进行监控的，通过水位开关内的触点开关将水位信号送给控制电路，控制进水电磁阀的通断，
从而实现洗衣机的自动水位控制。
87 第4章洗衣机进水系统的结构原理和实修演练1．波轮式洗衣机的进水电磁阀
波轮式洗衣机进水系统中使用的进水电磁阀有直体式进水电磁阀和弯体式进水电磁阀两种，这两种进水电磁阀的结构如图4-2所示。
图4-2
波轮式洗衣机中常见的进水电磁阀
其中弯体式进水电磁阀是波轮式洗衣机中最常用到的，如图4-3所示。
图4-3 波轮式洗衣机中常用的弯体式进水电磁阀实物外形图
图4-4所示为弯体式进水电磁阀的内部结构图。
从图中可以看出，进水电磁阀主要由进水口、进水阀、过滤网、出水口、橡胶阀、塑料盘、铁芯、小弹簧、线圈、引脚等构成，其中进水电磁阀的线圈和骨架被制成了一体并封死，以便于防水，并且由橡胶阀和塑料盘与出水口紧密接触，将阀座内腔分成了上下两个空间。
其中，上空间与进水口相通，可称为控制腔；下空间与出水口相通，可称为进水腔。
在进水电磁阀处于关闭状态时，加压孔将上下两个腔连通起来。
全自动洗衣机电器件原理及故障检修
*电脑板故障 → 修理或更换电脑板。
2、牵引器响声大
*电源电压过低 → 待电压超过187V以上再使用。 *引线接触不良 → 引线接牢。 *牵引器故障 → 更换牵引器。
2021/8/5
37
第三部分 工作过程的常见故障处理 3、机壳带电
*地线安装不良 → 重新接好地线。 *电源插座地线位置接错 → 检查电源插座，正确接线。 *导线破裂或接头部分绝缘不好 → 装破裂或接头部分重新包好。 *电容漏电 → 更换电容。 *电气元件损坏并与机壳相碰 → 检查并更换损坏部分。 *洗衣机放置处过分潮湿 → 装洗衣机搬至通风干燥处。
2021/8/5
31
第三部分 工作过程的常见故障处理 5、洗涤无力
*洗涤物过量 → 减少洗涤物的数量。 *电源电压过低 → 待电压超过187V以上，再使用。 *皮带过松 → 调整皮带松紧。 *波轮打滑 → 紧固或更换波轮。 *电容容量下降→测试电容容量是否在合适范围内。
2021/8/5
32
第三部分 工作过程的常见故障处理
*电脑板无输出 → 检修或更换电脑板(万用表测试输出电压输出）。 *电容开路或短路 → 接好线头或更换电容（测试电容容量应该在
要求范围内5%）。 *电机损坏 → 修复或更换电机（测试电机绕组阻值，应该符合要
求）。
2021/8/5
29
第三部分 工作过程的常见故障处理 3、洗涤时电机运转，波轮不转
*波轮被硬币等异物卡死 → 清除异物。 *波轮轴孔键槽被磨平打滑 → 更换波轮。 *大带轮松动或连接处坏 → 检修或更换大带轮。 *三角带断裂、脱落或松驰 → 更换三角带。 *小带轮紧定螺钉松 → 紧定小带轮处螺钉。 *行星轮坏 → 更换离合器。
2021/8/5
2、牵引器响声大
*电源电压过低 → 待电压超过187V以上再使用。 *引线接触不良 → 引线接牢。 *牵引器故障 → 更换牵引器。
2021/8/5
37
第三部分 工作过程的常见故障处理 3、机壳带电
*地线安装不良 → 重新接好地线。 *电源插座地线位置接错 → 检查电源插座，正确接线。 *导线破裂或接头部分绝缘不好 → 装破裂或接头部分重新包好。 *电容漏电 → 更换电容。 *电气元件损坏并与机壳相碰 → 检查并更换损坏部分。 *洗衣机放置处过分潮湿 → 装洗衣机搬至通风干燥处。
2021/8/5
31
第三部分 工作过程的常见故障处理 5、洗涤无力
*洗涤物过量 → 减少洗涤物的数量。 *电源电压过低 → 待电压超过187V以上，再使用。 *皮带过松 → 调整皮带松紧。 *波轮打滑 → 紧固或更换波轮。 *电容容量下降→测试电容容量是否在合适范围内。
2021/8/5
32
第三部分 工作过程的常见故障处理
*电脑板无输出 → 检修或更换电脑板(万用表测试输出电压输出）。 *电容开路或短路 → 接好线头或更换电容（测试电容容量应该在
要求范围内5%）。 *电机损坏 → 修复或更换电机（测试电机绕组阻值，应该符合要
求）。
2021/8/5
29
第三部分 工作过程的常见故障处理 3、洗涤时电机运转，波轮不转
*波轮被硬币等异物卡死 → 清除异物。 *波轮轴孔键槽被磨平打滑 → 更换波轮。 *大带轮松动或连接处坏 → 检修或更换大带轮。 *三角带断裂、脱落或松驰 → 更换三角带。 *小带轮紧定螺钉松 → 紧定小带轮处螺钉。 *行星轮坏 → 更换离合器。
2021/8/5
洗衣机工作原理与常见故障维修详解86页PPT
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——工作原理与常见故障 维修详解
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
洗衣机原理与维修
..全自动洗衣机原理与维修随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。
全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。
许多家庭都选择了全自动洗衣机。
因此学习全自动洗衣机的维修方法就显得极为重要。
知识目标（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标（1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，..自来水通畅地流入洗衣机。
出水口电磁铁接线端子阀体进水口橡胶阀接线端子 线圈绝缘层 线圈 阀心骨架 弹簧 阀芯 壳体塑料导阀导管 塑料限流垫 橡胶限流垫过滤网实物图 结构图图7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
11-项目十一 波轮式全自动洗衣机的原理与维修
项目准备 平衡圈 作用：消除脱水时的振动 结构：位于洗涤桶的上端， 由上、下两片塑料件胶合 而成，内部灌有调整重心 用的液体 毛絮过滤装置 作用：去除洗涤液中的毛絮、纤维等细小杂物 结构：位于洗涤桶侧壁或位于搅拌棒上 波轮 作用：对洗涤物施加机械力 结构：工程塑料注塑成型，用紧固螺钉固定在波轮轴上 普遍采用大波轮
3．采用计算机式程控器的全自动洗衣机电路
项目准备
结合程控器工作时序表 ，以 “洗涤、漂洗”程序且为“经济周 期”为例，介绍程控器的控制过程 。 启动——程控器的输出端（灰） 使进水电磁阀线圈得电——进水电 磁阀开启——水进入盛水桶——到 达预先设定的水位——水位开关动 断触点断开——程控器接水位开关 的输入端电位发生变化——单片机 判断“水已到位”——输出端（灰 ）断开进水电磁阀电源——进水电 磁阀关闭——进入洗涤状态——程 控 器控制电动机的两个输出端（红和蓝）轮流接通电动机——驱动波轮运转——6min后，程 控器使电动机断电，同时在它的两个输出端（茶、紫）输出直流电压——排水电磁阀得电 开启——排水——水排完——水位开关动断触点闭合——单片机作出判断“水已排完”— —程控器立即使电动机通电，且排水电磁阀仍维持开启状态——电动机驱动波轮和脱水桶 同步高速运转——间歇脱水30s——连续脱水1min30s——脱水结束——程控器使排水电磁 阀断电关闭，进水电磁阀得电——重新进水——水到位——水位开关动断触点断开——程 控器关闭进水电磁阀，同时启动电动机——洗衣机“贮水漂洗” 2min——程序结束，蜂 鸣器发出声响。
项目实施 任务二
被测试器件
波轮式全自动洗衣机主要器件的检测
主要测试工具、方法 边用嘴向水位开关气室 内吹气，边用万用表电 阻挡监测电触点 万用表电阻挡结合操作
全自动洗衣机原理与维修（配图）
全自动洗衣机原理与维修（配图）请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信知识目标（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学**掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。
电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。
我爱电工-波轮式全自动洗衣机的原理与维修（完美图解）
我爱电工-波轮式全自动洗衣机的原理与维修（完美图解）一、洗涤、脱水系统作用：盛放洗涤液和被洗衣物，并进行洗涤、脱水组成：包含盛水桶、洗涤桶、波轮等盛水桶作用：用来盛放洗涤液结构：工程塑料注塑成型。
桶底安装橡胶水封，排水口；桶壁的下部开有气室口洗涤桶作用：用来盛放被洗衣物，并协助波轮进行洗涤结构：工程塑料注塑成型或不锈钢冲压成型。
内壁上开有很多小孔并设有多条竖直的凸筋二、进、排水系统作用：控制进水和排水组成：主要包含水位开关、进水电磁阀、排水电磁阀等水位开关作用：对桶内的水位进行检测和控制结构：由气压传感装置、控制装置及电触点开关三部分组成。
经压力软管与盛水桶上的气室嘴相连接工作原理桶内水未到达设定位时——气室内空气作用在顶柱上的力较小——水位开关COM与NC闭合——进水电磁阀通电开启——水进入盛水桶——桶内水位升高——气室内空气压强增大——到达设定水位时——作用在顶柱上的力顶动动簧片转换——动断触点断开——进水电磁阀因断电关闭——停止进水同时，动合触点COM-NO闭合——这一信号输入程序控制器——控制洗衣机进入下一个过程减速离合器工作原理洗涤状态时：排水电磁阀断电关闭——衔铁释放——拨叉复位——棘爪将棘轮拨过一个角度——抱簧被拨松——脱水轴下部与离合套不啮合——此时脱水轴已被扭簧与刹车带制动，即内齿轮固定不动——当洗涤主动轴转动时——带动传动架和洗涤被动轴作低速旋转——波轮来回低速转动而脱水桶不动脱水状态时：排水电磁阀通电开启——衔铁在带动阀门开启的同时，还使刹车带放松刹车盘，并使拨叉带动棘爪放松棘轮——离合套（洗涤主动轴）作顺时针高速转动——抱簧旋紧——脱水轴与离合套啮合——内齿轮也随脱水轴高速转动——即洗涤主动轴、脱水轴（脱水桶）及洗涤被动轴（波轮）作同步高速运转。
2.采用电动式程控器的全自动洗衣机电路⑵洗涤此时水已到位，水位开关接通NO。
C1、C2、C3、C4的电触点均接通a。
洗涤过程中的电流通路为：电源线A→C1a→C3a→COM→NO→C4a→S3→C8或C10→电动机→电源线B。
洗衣机的工作原理及故障维修(共38张PPT)
普通双桶波轮式洗衣机常见故障的检修
普通双桶波轮式洗衣机常见故障大致可分为电气故障与机 械故障两大类。洗衣机的电气局部包括电动机(洗涤电动 机与脱水电动机)及其控制电路(洗涤定时器、脱水定时 器、洗涤方式选择开关、电容器等)；机械局部包括机械 传动系统(皮带轮、波轮轴总成、脱水的制动装置等)、 桶组件(洗涤桶、脱水桶、箱体等)。洗衣机故障检修的 一般步骤可分为
• 2.按照洗涤方式分类
• 按照洗涤方式洗衣机可分为波轮式、滚筒式、搅拌式三大类。
• 1)波轮式洗衣机又称波盘式洗衣机，依靠波轮定时正、反向转动或连续转动的方式进 行洗涤。
• 2)滚筒式洗衣机是将被洗涤的衣物放在滚桶内，局部浸入水中，依靠滚桶定时正反转或连续 转动进行洗涤的洗衣机。其优点是洗净率高，对衣物磨损小，特别适于洗涤毛料织物，用水 量小，并且大都有热水装置，便于实现自动化。
检修方检法修：方修理法或：更换更定换时器刹，车引块线断。落可重新焊上。
故障原因 洗水涤管脱 上水部桶的的出内口壁处上吐4还出：嵌，刹有重回新车水回动管到，桶臂回内失水，管这灵的样。底周部而与复波始轮地相不配断合循，环洗，涤洗时涤，液随中着的波绒轮毛的、旋线转屑，等洗被涤 滤液网被袋波收轮集甩。出，沿着回水管上升，从回 3故)全障自原检动因修洗3：衣方洗机涤是法方指式：洗选涤在择、刹开漂关车洗接、动触脱臂不水良各转。功动能轴的转处换滴都几不需滴要润手工滑操油作，，完并全转是自动动几进次行的使洗其衣灵机。活。
• 2)半自动洗衣机是指洗涤、漂洗、脱水各功能中，至少有一个功能的转换 需用手工操作而不能自动进行的洗衣机。一般由洗衣和脱水两局部组成， 在洗衣桶中可以按预定时间自动完成进水、洗涤、漂洗直到排水功能，但 脱水时，那么需要人工把衣物从洗衣桶中取出放入脱水桶进行脱水。
波轮洗衣机主关零部件原理及检修方法4
1.10减速离合器的结构原理及常见问题检修在波轮全自动洗衣机中，减速离合器是关键的部件，洗衣机的正反向洗涤运转和脱水运转，主要是由减速离合器来实现的，减速离合器的主要作用为：洗涤时，减速离合器为波轮提供低速运转的动力；脱水时，减速离合器为内桶提供高速运转脱水的动力。
波轮洗衣机减速离合器根据结构以及实现的功能不同，可以分为普通型离合器、普通型减速离合器、手搓式减速离合器、同心洗电机离合器部件和双动力减速离合器。
普通型离合器只起离合作用，没有减速作用，用于早期生产的XQM15-A、XQM15-B等洗、漂自动的小小神童洗衣机，现已经不再生产，目前洗衣机主要使用的是后三种减速离合器，分别用于普通型全自动洗衣机、手搓式全自动洗衣机和双动力全自动洗衣机。
普通型减速离合器：普通型减速离合器主要由行星减速器、离合装置、制动装置三部分组成。
具体装配结构见下图所示：1、行星减速器：行星减速器在减速离合器中起到将电动机通过皮带、散热轮、皮带轮传递到洗涤输入轴（齿轮轴）上的高转速动力转换成较低转速，供给波轮运转。
主要由齿轮轴、恒星齿轮、内齿轮、4个行星齿轮、传动盖、波轮轴组成。
行星齿轮的4个齿轮轴都嵌套在传动盖上。
行星减速器的装配结构如下：行星减速器的齿轮轴为动力输入轴、波轮轴为动力输出轴。
波轮轴的一端用花键插入行星机构的传动盖内，另一端有中心孔，用一个紧固螺钉将波轮固定在波轮轴上。
齿轮轴的一端是恒星齿轮，另一端为花键或方轴结构，与离合套装配在一起。
当齿轮轴在电动机的驱动下作顺时针转动时，与齿轮轴一体的恒星轮将动力传递给与它相啮合的行星齿轮上，使行星齿轮作逆时针转动，整个行星齿轮系又与内齿轮啮合，由内齿轮导向，绕着恒星轮做顺时针运转，波轮轴也进行顺时针旋转。
同样地，当齿轮轴作逆时针转动时，波轮轴也将逆时针转动。
在波轮全自动洗衣机中，齿轮轴（输入轴）和波轮轴的转速约为4：8：1，即从电机通过皮带、散热轮、皮带轮传递到齿轮轴上的高转速动力，通过行星减速器降低为约120-150转/分，带动波轮运转，实现洗涤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.10减速离合器的结构原理及常见问题检修
在波轮全自动洗衣机中，减速离合器是关键的部件，洗衣机的正反向洗涤运转和脱水运转，主要是由减速离合器来实现的，减速离合器的主要作用为：洗涤时，减速离合器为波轮提供低速运转的动力；脱水时，减速离合器为内桶提供高速运转脱水的动力。
波轮洗衣机减速离合器根据结构以及实现的功能不同，可以分为普通型离合器、普通型减速离合器、手搓式减速离合器、同心洗电机离合器部件和双动力减速离合器。
普通型离合器只起离合作用，没有减速作用，用于早期生产的XQM15-A、XQM15-B等洗、漂自动的小小神童洗衣机，现已经不再生产，目前洗衣机主要使用的是后三种减速离合器，分别用于普通型全自动洗衣机、手搓式全自动洗衣机和双动力全自动洗衣机。
普通型减速离合器：
普通型减速离合器主要由行星减速器、离合装置、制动装置三部分组成。
具体装配结构见下图所示：
1、行星减速器：
行星减速器在减速离合器中起到将电动机通过皮带、散热轮、皮带轮传递到洗涤输入轴（齿轮轴）上的高转速动力转换成较低转速，供给波轮运转。
主要由齿轮轴、恒星齿轮、内齿轮、4个行星齿轮、传动盖、波轮轴组成。
行星齿轮的4个齿轮轴都嵌套在传动盖上。
行星减速器的装配结构如下：
行星减速器的齿轮轴为动力输入轴、波轮轴为动力输出轴。
波轮轴的一端用花键插入行星机构的传动盖内，另一端有中心孔，用一个紧固螺钉将波轮固定在波轮轴上。
齿轮轴的一端是恒星齿轮，另一端为花键或方轴结构，与离合套装配在一起。
当齿轮轴在电动机的驱动下作顺时针转动时，与齿轮轴一体的恒星轮将动力传递给与它相啮合的行星齿轮上，使行星齿轮作逆时针转动，整个行星齿轮系又与内齿轮啮合，由内齿轮导向，绕着恒星轮做顺时针运转，波轮轴也进行顺时针旋转。
同样地，当齿轮轴作逆时针转动时，波轮轴也将逆时针转动。
在波轮全自动洗衣机中，齿轮轴（输入轴）和波轮轴的转速约为4：8：1，即从电机通过皮带、散热轮、皮带轮传递到齿轮轴上的高转速动力，通过行星减速器降低为约120-150转/分，带动波轮运转，实现洗涤。
2、离合装置：
离合装置主要由齿轮轴（输入轴）、棘爪、棘轮、方丝离合簧、离合套、脱水轴、制动轮组成。
其中齿轮轴与离合套通过方榫或花键配合到一起，制动轮装配在脱水轴外面与脱水轴同轴连动，离合套一般由粉末冶金材料制成，脱水轴颈和离合套外表面很光滑，上面缠着方丝离合簧，齿轮轴与脱水轴同轴但不连动，方丝离合簧是一个右旋的钢丝截面为长方形的弹簧，方丝离合簧的两端直径不一样，下端有一个径向线头（钩头），装配后嵌在棘轮内侧的槽中，上端顶部的两圈为紧圈，弹簧内孔与制动轮盖颈轴配合为过盈配合，且过盈量比弹簧的其它部分大得多，对制动轮盖颈轴有较大的抱紧力矩，方丝离合簧为单向离合器，当弹簧同时抱紧齿轮轴（输入轴）和制动轮盖颈轴，使输入轴与脱水轴连为一体时，只能将顺时针方向的传动和转矩传递给制动轮盖颈轴及脱水轴，因此洗衣机脱水时只能顺时针转动，棘爪臂有扭簧控制，棘爪前端插入棘轮。
当洗衣机处于洗涤状态时，棘爪臂受到棘爪臂扭簧的作用，棘爪的前端插入棘轮，使棘轮逆时针转动一个角度（约19度），这时，嵌入棘轮槽中的方丝离合簧径向线头（钩头）就会随着棘轮转过相应的角度，但顶端由于配合比较紧仍缠在制动轮盖颈轴上固定不动，这样方丝离合簧下端就被拨松，离开离合套，从而使制动轮盖颈轴与齿轮轴（输入轴）脱离，这时由齿轮轴将动力通过行星减速器减速输出驱动波轮转动；当洗衣机处于脱水状态时，排水电机牵引通过连接臂带动棘爪臂拉开，棘爪与棘轮分离，方丝离合簧复位，下端抱紧离合套（此时可以看到棘轮又转回原始位置），由于离合套与齿轮轴配合在一起、制动轮盖颈轴与脱水轴配合在一起，这样齿轮轴（输入轴）就与脱水轴通过方丝离合簧结合在了一起，脱水时，波轮和内桶同时以约750-800转的高速进行旋转，实现脱水。
3、制动装置：
减速离合器的制动装置主要由制动臂、制动臂扭簧、制动臂销、刹车带销、刹车带组合及相关的紧固件等组成，扭簧一端撑在制动臂上，另一端撑在离合器外壳上，起控制脱水制动力矩的作用。
在洗涤时，制动臂处于初始状态，在制动臂扭簧的作用下，刹车带抱住制动轮，实现顺时针方向的制动，脱水桶不转；同时方丝离合簧被棘爪拨松（见上文所述），齿轮轴（输入轴）与脱水轴分离，动力由齿轮轴输入行星减速器，经过行星减速器的二级减速，波轮轴输出与齿轮轴相同方向的转速，带动波轮运转。
脱水时，排水电机通电拉开，通过连接臂拉开制动臂，由于拉力要大于制动臂扭簧的弹力，制动臂被向逆时针方向拨动一定角度，刹车带松开制动轮；同时棘爪与棘轮分离，方丝离合簧复位抱紧离合套，齿轮轴通过方丝离合簧与脱水轴连接为一体，由输入轴同时带动脱水轴和波轮轴以约750-800转的转速运转进行脱水，由于方丝离合簧和离合器单向轴承的作用，脱水只能顺时针转动。
当脱水结束或是脱水中途开盖时，排水电机、电机同时断电，脱水桶在惯性作用下转动，排水电机的复位使制动臂在扭簧作用下回到初始状态，刹车带抱住制动轮，实现制动，直到脱水桶停止转动。
手搓式洗衣机离合器：
手搓式洗衣机的排水电机和离合器与普通洗衣机不同，在工作过程中排水电机存在两步拉开现象，离合器与普通离合器结构大同小异，只是有三点不同：1、手搓式离合器取消了普通离合器的单向轴承结构，使脱水桶不但可以顺时针转动，也可以逆时针转动；2、手搓式洗衣机离合器有两个棘轮、两个棘爪结构，方丝离合簧的所有圈直径相等，两端均有径向线头，分别嵌在上、下棘轮的径向槽中；3、手搓式洗衣机减速离合器比普通洗衣机多一种工作状态，当处于洗涤状态时，制动臂拉开一端距离，将脱水桶放松，使脱水桶可以正、反向自由转动，波轮转动时带动水流和衣物的转动，脱水桶也随之转动，由于波轮转动快，内桶转动慢，形成了内桶和波轮相反方向运转的手搓式洗涤。
脱水时与普通离合器工作基本相同。
手搓式洗衣机结构图
1、减速离合器主要故障的检修方法：
减速离合器损坏可能造成的故障主要有：洗涤时噪音大或有异音、洗涤时波轮单向转、脱水时内桶不转（脱水不工作）、脱水时噪音大或异音、脱水振动大等，具体诊断流程如下：
手搓式洗衣机离合器常见故障检修：
由于离合器的特殊结构及功能,对配合尺寸的要求非常严格，但由于各个厂家离合器制作上的微小差别，或是用户在使用一段时间后，离合器的制动臂与连接臂的配合尺寸发生变化，导致棘轮、棘爪在洗涤时打开或在脱水时打不开，使洗衣机工作不正常，出现这两种情况时，只要调整制动臂的位置或棘爪的顶开螺钉即可解决，不用更换离合器。
手搓式洗衣机离合器主要问题如下：
1.洗衣机脱水不工作，打开洗衣机后盖，检查是否棘爪与棘轮不能分离，若是，可以用钳子夹住离合器制动臂
的顶端，将制动臂向排水阀方向扳一下，或是用尖嘴钳将棘爪顶开螺栓向棘爪处调整一下，即可增大棘爪打开角度，使棘轮棘爪分离，实现脱水。
2、洗涤时离合器发出异音，打开洗衣机后盖，检查是否为棘爪洗涤时打开角度过大（多出现于韩国成寅离合
器），洗涤时产生异音(棘轮摩擦棘爪，声音较大，如“哒哒”、“吱吱”).，这时用钳子夹住离合器制动臂的顶端，将离合器制动臂向排水电机方向扳一下，即可使棘轮棘爪配合良好，洗涤时棘爪扣到棘轮上，不分离，异音即可消除。
手搓式洗衣机离合器调整位置图。
