本工程为4×330MW 机组电厂工程,由 xxx 设计院设计,监理单位为 xxxx 监理公司。
四大管道主要包括:主蒸汽管道、再热热段蒸汽管道、再热冷段蒸汽管道、高压给水管道、给水再循环管道、给水减温水管道及本体定型管道。
主蒸汽管道从过热器出口集箱接出,在进汽机前再分成两路,分别接至汽轮机摆布侧主汽门,在进入主汽门前设一路旁路至高旁阀。
管道材料用 A335P91。
再热冷段管道由高压缸排汽口以双管接出,合并成单管后直至锅炉再热器前分为两路进入再热器入口联箱,在高排逆止阀后设一路旁路与高旁阀连接,管道材料用A672-B70-CL32。
冷再热蒸汽除供 2 号高压加热器用汽外,在机组低负荷期间还向辅助蒸汽系统供汽。
再热热段管道,由锅炉再热器出口安全阀管段接出,直到汽轮机前分为两路接入汽轮机摆布侧中压联合汽门,在进入中压联合汽门前设一路旁路至低旁阀。
管道材料用 A335P91。
给水系统除向锅炉省煤器供水外还向锅炉过热蒸汽减温器、再热蒸汽事故减温器及汽机高压旁路减温器提供减温水,管道材料为 15NiCuMoNb5-6-4。
系统设置两台 50%容量的汽动给水泵及前置泵,配有三台高压加热器,一台除氧器,三台高压加热器采用大旁路系统。
主要设计参数项目名称主蒸汽高温再热低温再热高压给水设计温度(℃)548 548 367 279.4设计压力(MPa) 18.4 4.82 5.37 29.78 主管道材质A335P91 A335P22 A672B70CL32 15NiCuMoNb5-6-41、邹平三电技改二期4×330M W 机组电厂工程施工组织总设计2、设计院图纸及配管厂配管图3、《电力建设施工及验收技术规范》 (管道篇 DL5190.5-2022)4、《电力建设施工质量验收及评价规程》 (管道及系统) DL/T5210.5-20225、《工程建设标准强制性条文》 (电力工程部份 2022 年版)6、《火力发电厂焊接技术规程》 DL/T869-20047、《火力发电厂金属技术监督规程》DL/T 438-20228、《电力建设安全工作规程》 DL5009.1—20021、主要机具配备: 50t 汽车吊、 QTZ900 塔机、 80T/25T 行车、拖拉机、 30T 拖车、卷扬机、铲车、电焊机等。
1.工程概况:四大管道包括主蒸汽管道、再热热段管道、再热冷段管道及高压给水管道。
1.1主蒸汽管道主蒸汽管道范围即从锅炉高过出口集箱至汽轮机主汽门,布臵形式为“二二”,即在机侧和炉侧均为两路φ323.9×45的无缝钢管。
1.2再热热段再热热段范围即从锅炉高再出口集箱至汽轮机中压缸进口, 布臵形式为“二二”,即在机侧和炉侧均为两路φ419×20无缝钢管。
1.3再热冷段再热冷段范围即从汽轮机高压缸排汽口到锅炉低再进口集箱,布臵形式为“二二”,即在机侧和炉侧均为两路φ419×11无缝钢管。
1.4高压给水管路:高压给水管路从汽机给水泵出口接出,经汽机高加组,接省煤器入口集箱。
布臵形式为“一二四”,即在机侧为一路φ273×28管道,进入炉侧后分成两路φ273×28管道,在与省煤器联箱连接时为四路φ219.1×22.2管道。
规格为:与省煤器集箱连接之前为φ273×28,之后为φ219.1×22.2。
给水在进入高加组之前,接出两路减温水:一路为过热器减温水,管道规格为φ76×8;一路为一级旁路减温水,管道规格为φ60×6。
在高加出口之后接出一路锅炉上水管,管道规格为φ133×14.2,给水操作台布臵在9m运转层C排前1.8m处。
1.5施工范围锅炉施工范围为锅炉各集箱至汽机房B排。
管道除热压弯头与弯管外,直管段为整体购买,现场切割下料。
依据现场空间,在地面进行适当组合后吊挂或放臵于钢结构与主厂房连接梁上。
1.6特殊部件主蒸汽管最长8.1×7.921m(直管与弯管的组合件),, 最重4.9t; 再热热段最长8.1×8.987m,最重3.35t; 再热冷段最长12.5m, 最重1.4t;主给水管道最长15.4m,重2.6t。
1.7主要工程量:2编制依据2.1电力工业部<<火力发电工程施工组织设计导则>>。

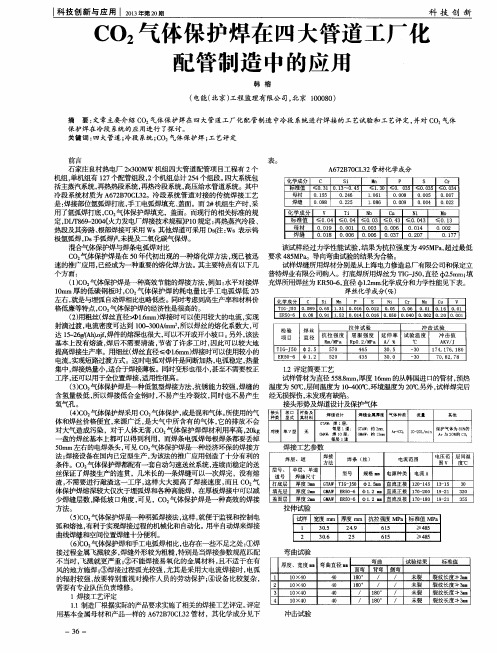

超超临界机组四大管道配管过程质量控制摘 要:对超超临界机组四大管道在工厂化配制过程中出现的表面质量问题、几何尺寸问题、硬度异常、金相组织异常、焊接缺陷等常见质量问题进行汇总、分析,并提出相应的质量控制措施及建议,可为进一步提高四大管道的制造质量提供参考。
关键词:超超临界机组 四大管道 配管 表面质量 硬度 焊接缺陷1 前言发展大容量、高参数的超超临界火电机组是提高发电效率、降低发电成本、实现节能减排的有效途径之一[1]。
超超临界火电机组相对于超临界机组在蒸汽温度和压力上有所提高,这对电站关键部件材料提出了更高的性能要求[2-3]。
四大管道是火电机组的主要承压部件之一,其制造质量对火电机组的安全运行至关重要。
随蒸汽温度和压力的提高,超超临界机组的四大管道大量采用新型耐热钢材料[4-5]2 直管段及管件常见质量问题,如主蒸汽管道和高温再热蒸汽管道主要采用P91、P92、P122、E911,低温再热蒸汽管道采用低合金钢A691Gr1-1/4CrCL22,高压给水管道普遍采用15NiCuMoNb5贝氏体钢。
这些新型耐热钢的应用对四大管道的工厂化配制提出了更高的工艺要求。
本文分别对超超临界机组四大管道在工厂化配制过程中常见的质量问题及缺陷进行汇总和分析,并提出相应的预防措施及处理方法。
2.1 表面质量问题四大管道原材表面经常存在凹坑、裂纹、机械损伤等缺陷(如图1-3所示),主要是在制造、运输过程中造成的。
凹坑是压力管道中常见的体积型缺陷,经有限元模拟分析得知,管段最大应力分布在凹坑最底部[6-7]2.2 几何尺寸问题,凹坑底部处产生的应力集中大大降低了钢管自身的承载能力,容易引起管道的泄漏和破裂。
为了消除凹坑对管道性能的危害,按照美国威曼高登公司的建议对凹坑处以1:8斜度打磨、平滑过渡。
管道表面裂纹和划痕、刮伤等机械损伤处的尖端部位存在较大的应力集中,在四大管道服役过程中其内部压力作用下裂纹尖端极易扩展,从而导致管道的破裂,严重威胁着管道的安全运行。
汽机四大管道安装施工方案1.概述:1.1工程概况2*1030MW超超临界燃煤机组工程四大管道,其中包括主蒸汽管道、热再热蒸汽管道、冷再热蒸汽管道、高压旁路管道、低压旁路管道、高压给水管道、给水再循环管道、高压旁路减温水管道。
1.2四大管道各系统主蒸汽管道及高温再热蒸汽系统均采用单元制系统,即主蒸汽管道和再热蒸汽管道分别从过热器、再热器出口联箱直接引出,接至主汽门和再热汽门。
在入口前设压力平衡连通管;低温再热管道采用分—总—分结构,即从高压缸排汽口引出两根管道,汇总成一根管道,在连接再热器入口时再分成两根管道;主给水系统共设置6台卧式、双流程高压加热器,分为两列,每列三台。
给水采用电动关断大旁路系统,每列高加可以单独运行。
2.编制依据:2.1 华东电力设计院图纸J1102、J1103、J1104、J1105、J1106、J1202、J1203、J12042.2 汽轮机厂家管道安装图2.3 《电力建设施工及验收技术规范》管道篇DL5031-942.4 《火力发电厂施工质量检验及评定标准》管道篇2.5 《火力发电厂焊接技术规程》DL/T869-20042.6 《火力发电厂施工质量检验及评定标准》焊接篇2.7 《电力建设安全工作规程》(火力发电厂部分)DL5009。
1-20022.8 《BZ0153强制性条文—电力工程部分》3.机具、工器具配备:3.1 施工机具汽机间桥式起重机130/25t 1台600吨履带吊 1台20吨炉顶吊 1台5吨卷扬机 2台3吨卷扬机 1台70吨汽车吊 1台50吨拖车 1台手拉链葫芦 10吨 6台手拉链葫芦 5吨 24台手拉链葫芦 2吨 8台角向磨光机 15台水平尺 10只3.2 量具钢盘尺 30米 2把卷尺 5米 9把钢板尺 1米 2把磁力线坠 2个水平尺 2把水准仪 1台3.3 其它工具及机械起重用工器具 20吨卸扣 20个起重用工器具 10吨卸扣 10个1手锤 4把撬杠 2把大锤 1把角向磨光机 4台活动搬手 4套插口搬手 4套火焊工具 2套电焊机具 6套麻绳 300米脚手架、跳板充足劳动保护用品及消耗性材料充足4.劳动力组织:班组长 1人技术员 1人起重工 4人电气维护 2人焊工 8人管道工 8人力工 30人桥吊司机 1人5.作业流程:5.1管道安装施工流程管道安装前准备→管道吊挂→管道安装→支吊架安装及调整→疏放水管道安装→管道附件安装。
越南沿海一期2×622MW工程四大管道安装作业指导书目录1、编制依据 (2)2、工程概况 (2)3、施工组织 (6)4、施工步骤及质量保证措施 (7)5、安装注意事项 (11)6、安全文明与环保措施 (11)7、附件1:焊口详细清单、吊装机具布置图越南沿海一期2×622MW工程四大管道安装作业指导书一、编制依据1.1、电力建设施工技术规范第5部分:管道及系统DL5190.5-20121.2、电力建设施工质量验收及评价规程第5部分:管道及系统DL/T5210.5-2009 1.3 、火力发电厂金属技术监督规程:DL/T438-20091.4 、焊接工艺评定规程:DL/T868-20041.5、电力建设施工质量验收信评定规程第7部分:焊接DL/T5210.7-2010 1.6、 F4281S-J0901 主蒸汽再热和旁路系统流程图及阀门表1.7 、F4281S-J0902 主蒸汽管道安装图1.8 、F4281S-J0903 高温再热蒸汽管道安装图1.9 、F4281S-J0904 低温再热蒸汽管道安装图1.10、F4281S-J0905 主蒸汽再热和旁路系统平面布置图1.11、F4281S-J0906 汽轮机低压旁路系统管道安装图1.12、F4281S-J1201 给水系统流程图及阀门表1.13、F4281S-J1204 高压给水管道安装图1.14、F4281S-J1205 给水再循环管道安装图二、工程概况1、三大主机设备采用国产亚临界622.5MW 燃煤发电机组。
锅炉采用亚临界、一次中间再热、全钢结构、露天布置、固态排渣、W 型火焰锅炉;汽轮机为亚临界、一次中间再热、单轴、三缸四排汽凝汽式汽轮机;发电机为水氢氢汽轮发电机,静态励磁方式;制粉系统为双进双出钢球磨直吹式制粉系统;每台锅炉选用2台双室五电场静电除尘器;两炉合用一座高度为210m的混凝土外筒直筒型双内钢筒烟囱;锅炉采用重油点火。
四大管道技术规范书技术协议一、引言在工业生产和能源领域中,四大管道(主蒸汽管道、再热蒸汽管道、主给水管道和高温再热蒸汽冷段管道)的安全稳定运行至关重要。
为了确保这些管道的设计、制造、安装和维护符合高标准的技术要求,制定详细而准确的技术规范书和技术协议是必不可少的。
二、技术规范书的范围和目的(一)范围本技术规范书涵盖了四大管道的材料选择、设计参数、制造工艺、检验标准、安装要求以及运行维护等方面的技术要求。
(二)目的其目的在于为供应商、制造商、安装单位和业主提供明确的技术指导和规范,确保四大管道在整个生命周期内能够安全、可靠、高效地运行,满足生产和能源传输的需求。
三、材料选择(一)管材主蒸汽管道和高温再热蒸汽管道应采用耐高温、高压的优质合金钢,如 P91、P92 等。
再热蒸汽冷段管道和主给水管道可根据具体工况选用合适的钢材,如 15NiCuMoNb5-6-4 等。
(二)管件管件(弯头、三通、大小头等)的材料应与相应管道的材料相匹配,并符合相关标准和规范的要求。
四、设计参数(一)压力和温度明确四大管道的设计压力和设计温度,考虑到可能的工况变化和超压、超温情况,留有一定的安全余量。
(二)流量和流速根据系统的需求,确定管道内介质的流量和流速,以保证管道的输送能力和效率。
(三)管径和壁厚根据设计压力、温度、流量等参数,计算出合适的管径和壁厚,确保管道的强度和稳定性。
五、制造工艺(一)钢管制造钢管的制造应采用先进的生产工艺,如热轧、热挤压等,保证钢管的尺寸精度和表面质量。
(二)管件制造管件的制造应采用锻造、铸造或焊接等工艺,并进行严格的热处理和无损检测,确保管件的质量。
(三)焊接工艺制定详细的焊接工艺规程,包括焊接材料的选择、焊接方法、焊接参数、预热和后热处理等,确保焊接接头的质量。
六、检验标准(一)原材料检验对管材、管件的原材料进行化学成分分析、力学性能测试、金相组织检验等,确保原材料符合技术要求。
(二)制造过程检验在钢管和管件的制造过程中,进行尺寸检查、表面质量检查、无损检测(如超声波检测、射线检测等)等,及时发现和处理制造缺陷。
1.项目工程概况及工程量
1.1项目工程概况
华能伊敏煤电联营电厂三期扩建工程 6#机组的四大管道由吉林省昊宇石化电力设备制 造有限公司配制后,运至施工现场进行安装。高、中压导汽管由哈尔滨汽轮 机厂供货。 主蒸汽管道:由锅炉过热器联箱两路汇入一根主管,再由主管分两路分别接 至汽轮机 咼压主汽门。其最咼标咼为88.420m,最低点为10.217m。现场焊口总计34个,其中 ID298.5 X 55规格焊口 19个,ID419.1 X 78规格焊口 15个, 32套支吊架,主管线为 ID419.1 X 78,支管为ID298.5 X 55,材质为 A335P91,其介质参数为
P=26.67MPa t=576 C ,工程量约为 172.7T。
再热热段蒸汽管道:由锅炉再热器联箱两路汇入一根主管,再由主管分两路 分别接至 汽轮机中压主汽门。其最高标高为 88.224m,最低点为10.421m。现场焊口总计37个,其 中ID648X 26规格焊口 22个,ID914X 35规格焊口 15个, 26套支吊架,主管线为 ID914X 35,支管为 ID648X 26,材质为 A335P91,其介质参数为 P=4.92MPa t=574 C,工 程量约为
139.163T 0
再热冷段蒸汽管道:由汽轮机高压缸排汽口两路汇入一根主管,再由主管分 两路分别
接至再热器入口集箱。其最高标高为 62.622m,最低点为4.085m。现场焊口总计34个,其 中OD101X 29规格焊口 16个,OD71X 22规格焊口 18个, 30套支吊架,主管线为 OD101X 29,支管为 OD71X 22,材质为 A672B70CL32其介质参数为
P=5.45MPa t=343 C,工程量约为 98.123To 高压给水管道:由汽动给水泵出口两路汇入一根主管经三台高压加热器及旁 路系统后, 接至锅炉。其最高标高为 56.300m,最低标高为7.612m,现场焊口 101个,OD355.6X 40规 格焊口 20个,OD50X 50规格焊口 60个,OD27X 30规格焊口 6个,材质为 WB36 OD19X 36规格焊口 15个,材质为20G 共计54套吊架,工程量约为 226.209To 高压导汽管道:由高压主汽门分两路进入汽轮机高压缸上部及下部进汽口。 现场焊口 8个,规格为 OD299.5X42材质为A335-P91。
中压导汽管道:由中压主汽门分两路进入汽轮机高压缸上部及下部进汽口。 现场焊口 8个,规格为OD457.2X35材质为A335-P22。
高压旁路蒸汽管道:由主蒸汽母管引出经高压旁路阀至再热冷段蒸汽管道。 现场焊口 10个, ID229X44规格焊口 5个,材质为A335-P91, OD508X19.0规格焊口 5个,材质为 A691Gr.21/4CrCL22o 低压旁路蒸汽管道:由再热热段母管引出分两路经低压旁路阀至凝汽器。现 场焊口 34’ 个,ID572X23规格焊口 6 个,ID406X20规格焊口 2 个,材质为 A335-P91, OD711X11.13规 格焊口 2 个,材质为 A691Gr.21/4CrCL22, OD720X1 规格焊口 24 个,材质为 Q235-A 1.2 项目工程量
1.2.1主蒸汽管道焊口如下表所示
序号 项目名称 母材规格 母材材质 焊口数量
1 主蒸汽管道 ID298.5 X 55 A335P-91 19 2 主蒸汽管道 ID419. X 78 A335-P91 15 3 主蒸汽管道疏水管道 OD60.3X 11.7 A335-P91 4 再热热段管道 ID648X 26 A335-P91 22 5 再热热段管道 ID914X 35 A335-P91 15
6 再热热段管道疏水管道 OD48.3X 3.38 A335-P91
7 再热冷段管道 OD101X 29 A672B70CL32 16
8 再热冷段管道 OD71X 22 A672B70CL32 18 9 再热冷段疏水管道 OD6X 3.5 20
10 高压给水管道 OD355.6X 40 WB36 20
11 高压给水管道 OD50X 50 WB36 60
12 高压给水管道 OD27X 30 WB36 6 13 高压给水管道 OD19X 36 20G 15 14 高压导汽管道 OD299.5X 42 A335-P91 8
15 中压导汽管道 OD457.2X 35 A335-P22 8
16 咼压旁路蒸汽管道 ID229X44 A335-P91 5
17 咼压旁路蒸汽管道 OD508X19.05 A691Gr.21/4CrCL22 5 18 低压旁路蒸汽管道 ID572X23 A335-P91 6
19 低压旁路蒸汽管道 ID406X20 A335-P91 2 序号 项目名称 母材规格 母材材质 焊口数量 20 低压旁路蒸汽管道 OD711X11.13 A691Gr.21/4CrCL22 2
21 低压旁路蒸汽管道 OD720X11 Q235-A 24 2.项目计划安排:
2009年08月开始施工,2010年07月31日前结束。
3•作业准备工作及条件
3.1作业人员的要求
3.1.1施焊人员必须经《焊工技术考核规程》考试合格, 内。
3.1.2焊工要有高度的责任感及良好的工作作风,且要有
3.1.3施焊人员要熟悉作业指导书及焊接工艺卡,了解施 接工艺卡
不符之处拒绝施焊。 3.1.4焊接技术员在开工前要及时交底,使焊工了解焊接 现场发生
的技术问题。 3.1.5焊接质检员要经常深入施工现场,严把质量关,督 工作及自
身的二级检查工作。 3.1.6焊接检验及热处理人员要有相应专业的合格证书, 理工作。
3.2作业机械、工具、仪器、仪表的要求
3.2.1电焊机要性能良好、运转正常,电焊机的电流表、 好。
3.2.2电焊机要集中布置,焊机的二次线要连接牢固,统
3.2.3氩气表检验合格,氩弧焊把及氩气带无泄露,氩气
3.2.4电焊带应无裸漏之处,如有损坏要用黑胶布包好或
3.2.5电焊机要有防护棚,保证其工作环境良好,保证焊
3.2.6电焊把钳随焊工习惯选用。
3.3作业环境的要求
3.3.1焊接允许的最低环境温度:20#1冈为-10C; P22、P91、
WB36^ 5C。
3.3.2焊接施工场所应搭设防护棚,做到防风、防雨、防 潮、防寒。
3.3.3焊接场所应保证焊工有足够的施焊空间,焊接场所 的安全措施要布置合理。如果遇 到交叉
作业要可靠的防护措施,否则停止施工页共14页
有相应项目合格证,且在有效期 熟练的操作技能。 焊要求,凡有与作业指导书及焊 方法及工艺要求,且要及时解决 促焊工做好自检 才能进行相应的焊接检验及热处
电压表要检验合格,接地装置良 一布置,走线规范。 带内部要保持干燥不能受潮。 334焊接场所周围5米内不允许有易燃易爆物品,如汽 油、乙炔等。
3.4焊前准备
3.4.1按照图纸核对被焊母材材质,正确选用焊接材料及 焊接方法,焊接材料应有出厂合 格证或产品质量
证明书。 3.4.2焊接材料的选用
3.4.2.1纯度》99.95%以上的瓶装氩气。
3.4.2.2铈钨棒Wc—20、规格为①2.5mm 3.4.2.3根据所焊材质选用焊材。
序号 焊接材质 焊丝 焊条
1 A335P91 ER90S-B9 E9015-B9 2 A335P22 TIG-R40 E6015-B3 3 20G TIG-J50 E5015 4 WB36 DMO-IG FOX-EV65 5 WB36/20G DMO-IG FOX-EV65 6 A672B70CL32 TIG-J50 E5015 7 A691Gr.21/4CrCL22 TIG-R40 E6015-B3
3.4.3坡口型式应符合图纸及 DL/T869规程的要求。
3.4.4坡口的清理及准备
3.4.4.1管子坡口外部10— 15mn以内应清理干净,去除油、锈、漆、垢等,直至露出金属 光泽。内壁距
焊端10mn范围内同样清理。 3.4.4.2管口两端若内径不等应进行修磨,修磨时内坡口 应平缓,角度不大于15° o 3.4.4.3坡口及边缘母材应无裂纹、重皮、破损及毛刺等 缺陷,若存在裂纹、重皮、严重
破损缺陷时要及时上报工地技术负责人,不得私自处理。其他有影响焊接质 量缺陷时应修 复或补焊至符合要求。补焊的工艺要求应与正式焊接时相同
3.4.4.4对口时应做到内壁齐平,外壁错口值在允许范围 3.4.4.5对口时应保证间隙在允许范围内,对口完成后要 应禁止强力对口 3.4.4.6坡口制备应采用机械方法进行。如果采用火焰加 以便于去除淬硬层及过热金属 ,管子对口直线度不超标
加以固定不能在施焊时有移动,
工,切口部分要留有加工余量,
