电动机自锁控制线路

电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。

此时，KM触点处于接通状态，这将使得电机能够保持运转。

2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。

在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。

3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。

该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。

需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。

三相异步电动机自锁控制线路工作原理1.三相异步电动机的自锁控制线路的工作原理分析接触器自锁正转控制线路原理图（1）启动：当松开SB2，其常开触头恢复分断后，因为接触器KM的常开辅助触头闭合时已将SB2短接，控制电路仍保持接通，所以接触器KM继续得电，电动机M实现连续运转。

像这种当松开启动按钮SB2后，接触器KM通过自身常开辅助头而使线圈保持得电的作用叫做自锁（或自保)。

与启动按钮SB2并联起自锁作用的常开辅助触头叫自锁触头或（自保触头）。

（2）停止：当松开SB1，其常闭触头恢复闭合后，因接触器KM的自锁触头在切断控制电路时已分断，解除了自锁，SB2也是分断的，所以接触器KM不能得电，电动机M 也不会转动。

(a)接触器自锁正转控制线路动作示意图1 (b)接触器自锁正转控制线路动作示意图2电动机的启动动作示意图（接触器自锁正转控制线路）电动机的停止动作示意图（接触器自锁正转控制线路）2.线路的保护设置（1）短路保护由熔断器FU1、FU2分别实现主电路与控制电路的短路保护。

（2）过载保护因为电动机在运行过程中，如果长期负载过大或启动操作频繁，或者缺相运行等原因，都可能使电动机定子绕组的电流增大，超过其额定值。

而在这种情况下，熔断器往往并不熔断，从而引起定子绕组过热使温度升高，若温度超过允许温升就会使绝缘损坏，缩短电动机的使用寿命，严重时甚至会使电动机的定子绕组烧毁。

因此，采用热继电器对电动机进行过载保护。

过载保护是指电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护。

在照明、电加热等一般电路里，熔断器FU既可以作短路，也可以作过载保护。

但对三相异步电动机控制线路来说，熔断器只能用作短路保护。

这是因为三相异步电动机的启动电流很大(全压启动时的启动电流能达到额定电流的4~7倍)，若用熔断器作过载保护，则选择熔断器的额定电流就应等于或略大于电动机的额定电流，这样电动机在启动时，由于启动电流大大超过了熔断器的额定电流，使熔断器在很短的时间内爆断，造成电动机无法启动。

三相异步电动机自锁控制电路连线三相异步电动机自锁控制电路是一种常见的电路，它可以实现电动机的自锁控制，从而保证电动机的安全运行。

本文将介绍三相异步电动机自锁控制电路的连线方法和工作原理。

一、三相异步电动机自锁控制电路的连线方法三相异步电动机自锁控制电路的连线方法比较简单，主要包括电源线、控制线和电机线三部分。

其中，电源线连接电源，控制线连接控制器，电机线连接电动机。

具体来说，三相异步电动机自锁控制电路的连线方法如下：1. 将电源线的三根导线分别连接到电源的三个相位上，即L1、L2、L3。

2. 将控制线的三根导线分别连接到控制器的三个输出端子上，即U、V、W。

3. 将电机线的三根导线分别连接到电动机的三个绕组上，即U1、V1、W1。

4. 将电动机的三个绕组中的任意两个绕组交叉连接，即U1和V1交叉连接，或者V1和W1交叉连接，或者W1和U1交叉连接。

5. 将电动机的另一个绕组连接到控制器的一个输入端子上，即U、V或W。

6. 将控制器的另一个输入端子连接到电源的任意一个相位上，即L1、L2或L3。

7. 将控制器的输出端子连接到电动机的另一个绕组上，即U1、V1或W1。

8. 将控制器的自锁开关连接到电源的任意一个相位上，即L1、L2或L3。

以上就是三相异步电动机自锁控制电路的连线方法，下面将介绍它的工作原理。

二、三相异步电动机自锁控制电路的工作原理三相异步电动机自锁控制电路的工作原理比较简单，主要是通过控制器来控制电动机的启动和停止，从而实现电动机的自锁控制。

具体来说，当控制器的自锁开关关闭时，电源的电流无法通过控制器，电动机无法启动。

当控制器的自锁开关打开时，电源的电流可以通过控制器，控制器会将电流分配到电动机的不同绕组上，从而使电动机启动。

当电动机启动后，控制器会监测电动机的运行状态，如果电动机出现故障或者超载，控制器会自动停止电动机的运行，从而保护电动机的安全运行。

此时，控制器的自锁开关会自动关闭，电源的电流无法通过控制器，电动机无法再次启动，从而实现了电动机的自锁控制。

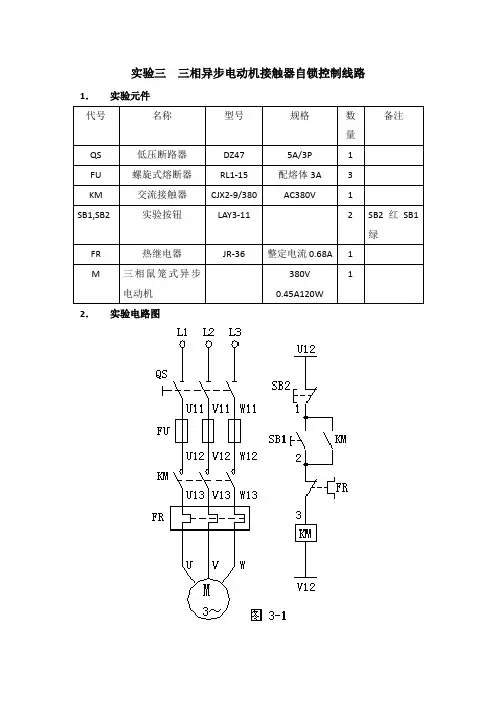

实验三三相异步电动机接触器自锁控制线路1．实验元件代号名称型号规格数量备注QS 低压断路器DZ47 5A/3P 1FU 螺旋式熔断器RL1-15 配熔体3A 3KM 交流接触器CJX2-9/380 AC380V 1SB1,SB2 实验按钮LAY3-11 2 SB2红SB1绿FR 热继电器JR-36 整定电流0.68A 1M 三相鼠笼式异步电动机380V0.45A120W12．实验电路图3．实验过程如图3-1所示为具有接触器自锁的控制线路，该线路与点动控制线路的不同之处在于，控制电路中增加了停止按钮SB2，在起动按钮SB1的两端并联一对接触器KM的常开触头。

线路的动作过程：当按下起动按钮SB1，线圈KM通电，主触头闭合，电动机M起动旋转。

当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。

这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。

与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。

4．检测与调试确认接线正确后，接通交流电源L1、L2、L3并合开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。

若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。

再次恢复电压为380V（允许±10%波动），电机应不会自行起动——接触器具有欠压或失压保护。

如果电机转轴卡住而接通交流电流，则在几秒内热继电器应动作断开加在电机上的交流电源（注意不能超过10秒，否则电机过热会冒烟导致损坏）。

三相异步电动机即可点动又可自锁控制线路工作原理三相异步电动机是一种常用的电机类型，可以通过点动方式来实现启停控制，并且还可以通过自锁控制线路来实现长时间运行。

首先，我们了解一下三相异步电动机的基本工作原理。

三相异步电动机由定子和转子组成。

定子上有三个绕组，分别与三相交流电源相连。

转子由铁芯和导体构成，是固定在轴上并可以自由旋转的部分。

当三相交流电源接通后，定子绕组中产生的旋转磁场会进一步感应到转子上的导体，从而使转子开始旋转。

在点动控制方面，我们可以通过控制电机启动电流的时间来实现电机的点动启停。

通过将启动按钮与电机控制电路相连，当按钮按下时，电源接通并给予电机一个短暂的启动电流，使电机转子开始旋转。

当按钮松开后，电源断开，电机停止运转。

这样，我们可以通过按下按钮来控制电机的启停，快速方便地实现点动操作。

而自锁控制线路的原理是通过继电器和保持电路来实现。

在电机的启动过程中，当按钮按下时，继电器的触点闭合，使电源能够持续供给电机启动电流。

同时，在继电器的触点闭合后，保持电路也接通，通过继电器的辅助触点来维持电源给电机供电。

当按钮松开时，继电器的触点打开，电源断开，但保持电路仍然保持闭合状态，继续给电机供电，使电机能够继续运行，实现自锁的效果。

直到另一个按钮按下，或者停止按钮按下，保持电路才会断开，电机停止运行。

综上所述，三相异步电动机即可点动又可自锁控制线路工作原理是通过点动控制电路来实现电机的快速启停，通过自锁控制线路来实现电机的长时间运行。

点动控制通过短暂给予电机启动电流来实现，而自锁控制则是通过继电器和保持电路来实现电机的持续运行。

这种控制方式广泛应用于各种需要快速启停和长时间运行的场合。

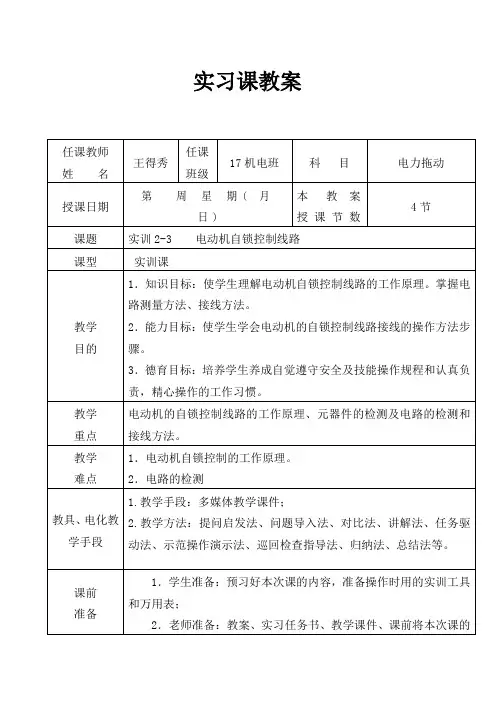

实习课教案
备注
（1分钟）
（1分钟） 提问启发法
（1分钟） 问题导入法
（1分钟）
心操作的工作习惯。

（2）电动机自锁控制线路的组成:
左边为电动机点动控制线路，右边为电动机自锁控制线路；
电动机自锁控制线路的主电路和电动机点动控制线路一模一样，
控制电路与点动控制电路比较，不同点在于和启动按钮SB1多并联了一个KM 常开辅助触头（起到自锁作用）；和一个停止按钮SB2 （起到停止作用）。

为什么多了一个KM常开辅助触头就能让电机持续运转呢？我们来学习自锁控制电路的工作原理。

（3）电动机自锁控制线路的工作原理：
启动：合上电源开关QF—按下启动按钮SB1,有电流通过KM线圈—KM线圈得电一KM的主触头闭合、KM辅助常开触头闭合（自锁）一电机保持运转；
停止：按下停止按钮SB1-KM线圈失电一KM的主触头断开、KM辅
（1分钟）
归纳法
（4分钟）展示课件电化教学法讲授法提问启发法
助常开触头断开一电机失电停转。

的检测”视 频
展示教学课 件 电化教学法 讲授法
展示“电路
的检测”视
频 电化教学法 讲授法
学习―一好资料。

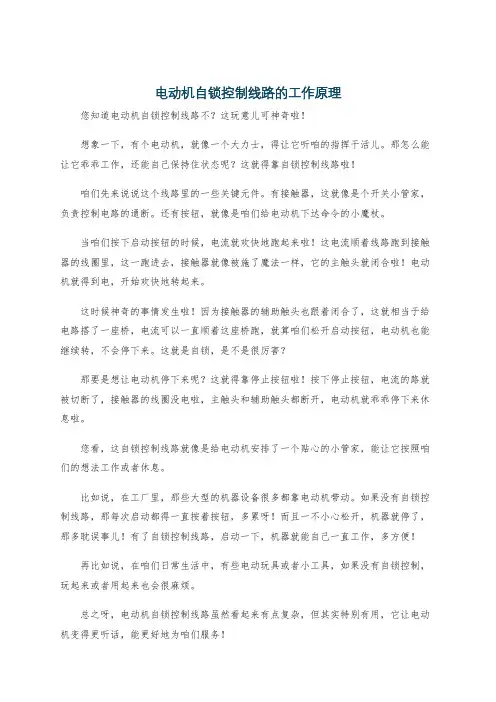

电动机自锁控制线路的工作原理
您知道电动机自锁控制线路不？这玩意儿可神奇啦！
想象一下，有个电动机，就像一个大力士，得让它听咱的指挥干活儿。

那怎么能让它乖乖工作，还能自己保持住状态呢？这就得靠自锁控制线路啦！
咱们先来说说这个线路里的一些关键元件。

有接触器，这就像是个开关小管家，负责控制电路的通断。

还有按钮，就像是咱们给电动机下达命令的小魔杖。

当咱们按下启动按钮的时候，电流就欢快地跑起来啦！这电流顺着线路跑到接触器的线圈里，这一跑进去，接触器就像被施了魔法一样，它的主触头就闭合啦！电动机就得到电，开始欢快地转起来。

这时候神奇的事情发生啦！因为接触器的辅助触头也跟着闭合了，这就相当于给电路搭了一座桥，电流可以一直顺着这座桥跑，就算咱们松开启动按钮，电动机也能继续转，不会停下来。

这就是自锁，是不是很厉害？
那要是想让电动机停下来呢？这就得靠停止按钮啦！按下停止按钮，电流的路就被切断了，接触器的线圈没电啦，主触头和辅助触头都断开，电动机就乖乖停下来休息啦。

您看，这自锁控制线路就像是给电动机安排了一个贴心的小管家，能让它按照咱们的想法工作或者休息。

比如说，在工厂里，那些大型的机器设备很多都靠电动机带动。

如果没有自锁控制线路，那每次启动都得一直按着按钮，多累呀！而且一不小心松开，机器就停了，那多耽误事儿！有了自锁控制线路，启动一下，机器就能自己一直工作，多方便！
再比如说，在咱们日常生活中，有些电动玩具或者小工具，如果没有自锁控制，玩起来或者用起来也会很麻烦。

总之呀，电动机自锁控制线路虽然看起来有点复杂，但其实特别有用，它让电动机变得更听话，能更好地为咱们服务！。

实验报告实验名称：电动机点动和自锁控制电路 学生姓名： 轻舞 学 号：XXXXXX 实验类型：口 验证 □综合口设计 口创新实验分组: 实验日期：实验成绩：1. 实训目的(1) 掌握点动和自锁运转控制的工作原理。

(2) 掌握点动和自锁运转控制的接线方法及工艺要求。

(3) 掌握点动和自锁运转控制线路的检查方法及通电运转过程。

(4) 掌握常用电工仪表、 低压电器的选择和使用方法。

2. 实验器材(1) 电工刀、尖嘴钳、钢丝钳、剥线钳、旋具各 1把。

(2) 四种颜色(BV 或BVV)、芯线截面为1.5mm2和2.5mm2的单股塑料绝缘铜线若干。

(3) 电动机控制实验台 1台。

(4) 三极自动开关1个、熔断器4个、交流接触器1个、三元件热继电器1个、按钮2 个。

(5) 功率为4kW 的三相异步电动机 DM01台3. 实验前的准备(1) 了解三相异步电动机运转控制电路的应用 ；(2) 熟练分析三相异步电动机点动和自锁运转控制电路的工作原理及动作过程； (3) 明确低压电器的功能、使用范围及接线工艺要求。

4. 实验内容1) 分析控制原理电动机点动和自锁运转控制电路是利用按钮、接触器来控制电动机朝单一方向运转的，其控 制简单、经济，维修方便，广泛用于大于 5.5kW 以上电动机间接启动的控制。

其控制线路如 图1、2所示。

专业班级：XXXXXXXXXXXXXXXXX(1)启动停止控制：合上电源断路器 QF,按下启动按钮SB1 f KM线圈得电T KM主触头闭合(辅助常开触头同时闭合)f电动机M启动并点动运行。

当松开SB1时,它虽然恢复到断开位置,在松开SB1时,电动机停止。

(2)接线时，先接主回路，它是从380V三相交流电源的输出端 U、V、W开始，经熔断器、交流接触器的主触头、热继电器到电动机上，用导线按顺序分清颜色串联起来。

主电路连接完整无误后，再连接控制电路。

它是从220V三相交流电源某输出端开始，经过熔断器、常开按钮 SB1接触器的线圈、热继电器的常闭触头到零线。

三相异步电动机点动与自锁控制线路工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言三相异步电动机是工业中常见的一种驱动设备，其控制线路的设计和工作原理对于实现点动和自锁功能至关重要。

三相异步电动机自锁控制电路原理一、引言三相异步电动机是工业生产中常用的电动机类型，其具有结构简单、可靠性高、成本低等优点，因此被广泛应用于各个领域。

在某些特定的应用场景中，需要电动机能够实现自锁功能，即在停止供电后，电动机能够继续保持一定的转动力矩，使其能够在一段时间内继续运转。

为实现这一功能，可以通过设计合适的自锁控制电路来实现。

二、三相异步电动机基本原理三相异步电动机是一种基于电磁感应原理工作的电动机。

当三相电源施加在电动机的定子绕组上时，通过磁场的旋转作用，将电能转化为机械能，从而驱动电动机的转子旋转。

其基本原理是根据电磁感应定律，当三相定子绕组中的电流与磁场相互作用时，会在转子中感应出感应电动势，从而产生旋转力矩。

三相异步电动机自锁控制电路的原理是通过改变电动机绕组的接线方式，使电动机在停止供电后，仍然能够保持一定的转动力矩。

常用的自锁控制电路有两种方式：电磁自锁和电阻自锁。

1. 电磁自锁控制电路原理电磁自锁控制电路通过在电动机的绕组中添加一个电磁继电器，当电动机正常运行时，电磁继电器的线圈通电，将继电器的触点闭合，使电动机能够正常工作。

当停止供电时，电磁继电器的线圈断电，触点打开，但由于电动机的转子惯性，仍然会产生感应电动势，通过电磁继电器的触点反馈给电动机的定子绕组，从而形成一个闭合电路，使电动机能够自锁并继续旋转一段时间。

2. 电阻自锁控制电路原理电阻自锁控制电路通过在电动机的绕组中添加一个电阻器，当电动机正常运行时，电阻器被旁路，不对电动机的工作产生影响。

当停止供电时，电阻器接入电动机的绕组中，通过电阻的阻尼作用，减缓电动机的转速，使其能够继续保持一定的转动力矩，并实现自锁功能。

四、三相异步电动机自锁控制电路的应用三相异步电动机自锁控制电路在许多应用场景中都有广泛的应用。

例如，在起重设备中，为了保证货物在停电或停机状态下能够保持一定的位置，可以采用电磁自锁控制电路；在机械传动系统中，为了保证某些关键部件在停止供电后能够继续运转一段时间，可以采用电阻自锁控制电路。

三相异步电动机自锁电路图
一、接触器自锁控制线路
在要求电动机启动后能连续运转时，应采用接触器自锁控制线路。

接触器自锁控制线路如图1-1-1所示。

这种线路的主电路和点动控制线路的主电路相同，但在控制线路中又串联了一个停止按钮SB1，在启动按钮SB1的两端并联了接触器KM的一对常开触头。

接触器自锁控制线路不但能使电动机连续运转，而且还具有欠压和失压(或零压)保护作用。

线路的工作原理如下:先合上电源开关QS。

二、具有过载保护的接触嚣自锁正转控制线路
过载保护是指当电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护。

具有过载保护的接触器自锁正转控制线路如图1-1-2所示。

线路与接触器自锁正转控制线路的区别是增加了一个热继电器KTH，并把其热元件串联在主电路中，把常闭触头串联在控制线路中。

线路的工作原理与接触器自锁正转控制线路的原理相同。

只是过载时，热继电器动作。
