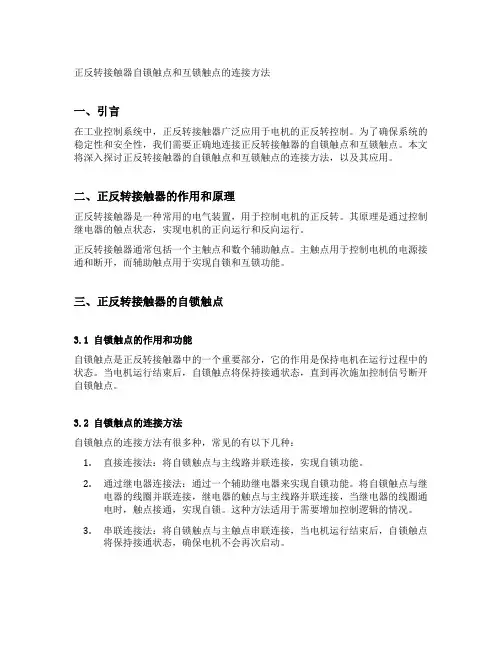

正反转接触器自锁触点和互锁触点的连接方法一、引言在工业控制系统中，正反转接触器广泛应用于电机的正反转控制。
为了确保系统的稳定性和安全性，我们需要正确地连接正反转接触器的自锁触点和互锁触点。
本文将深入探讨正反转接触器的自锁触点和互锁触点的连接方法，以及其应用。
二、正反转接触器的作用和原理正反转接触器是一种常用的电气装置，用于控制电机的正反转。
其原理是通过控制继电器的触点状态，实现电机的正向运行和反向运行。
正反转接触器通常包括一个主触点和数个辅助触点。
主触点用于控制电机的电源接通和断开，而辅助触点用于实现自锁和互锁功能。
三、正反转接触器的自锁触点3.1 自锁触点的作用和功能自锁触点是正反转接触器中的一个重要部分，它的作用是保持电机在运行过程中的状态。
当电机运行结束后，自锁触点将保持接通状态，直到再次施加控制信号断开自锁触点。
3.2 自锁触点的连接方法自锁触点的连接方法有很多种，常见的有以下几种：1.直接连接法：将自锁触点与主线路并联连接，实现自锁功能。
2.通过继电器连接法：通过一个辅助继电器来实现自锁功能。
将自锁触点与继电器的线圈并联连接，继电器的触点与主线路并联连接，当继电器的线圈通电时，触点接通，实现自锁。
这种方法适用于需要增加控制逻辑的情况。
3.串联连接法：将自锁触点与主触点串联连接，当电机运行结束后，自锁触点将保持接通状态，确保电机不会再次启动。
3.3 自锁触点的注意事项在连接自锁触点时，需要注意以下几点：1.自锁触点的额定电流要大于电机的额定电流，以确保自锁触点可以承受电机的负载。
2.自锁触点的触点电压要大于电机的工作电压，以确保自锁触点可以正常工作。
3.自锁触点的连接线路要可靠，接触紧密，防止因接触不良而引发故障。
四、正反转接触器的互锁触点4.1 互锁触点的作用和功能互锁触点是正反转接触器中的另一个重要部分，它的作用是在电机运行期间，防止正向和反向同时启动，从而避免电机损坏和系统故障。
4.2 互锁触点的连接方法互锁触点的连接方法有很多种，常见的有以下几种：1.并联连接法：将互锁触点与主触点并联连接，当电机正向启动时，互锁触点将断开反向启动的信号，实现互锁功能。

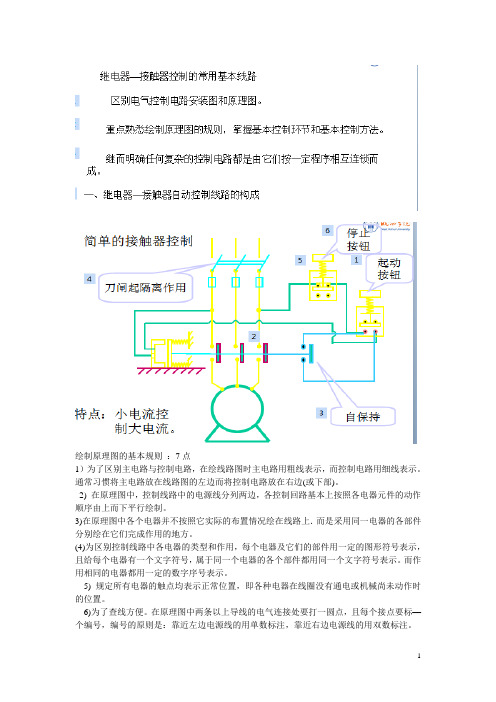

绘制原理图的基本规则：7点1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。
通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。
2) 在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。
3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
5) 规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
6)为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。
7) 对具有循环运动的机构，应给出工作循环图。
二、继电器—接触器自动控制的基本线路1以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。
1．启动控制线路及保护装置1) 启动控制线路直接启动交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。
这种触头称为自锁触头。
短路保护加熔断器当通过的电流I ／IN ＜1.25时，熔体将长期工作；当I ／IN ＝2时，约在30s一40s后熔断；当I ／IN ＞10时，认为熔体瞬时熔断。
熔断器结构简单、价廉、但动作准确性较差，熔体断了后需重新更换，而且若只断了一相还会造成电动机的单相运行，所以它只适用于自动化程度和其动作准确性要求不高的系统中。
自动空气断路器（自动开关）自动空气断路器也叫自动开关或空气开关，可实现短路、过载和失压保护。
是常用的多性能低压保护电器。
二、继电器—接触器自动控制的基本线路2 3．点动控制线路还有一种调整工作状态，要求是一点一动，即按一次按钮动一下，连续按则连续动，不按则不动，这种动作常称为“点动”或“点车”。

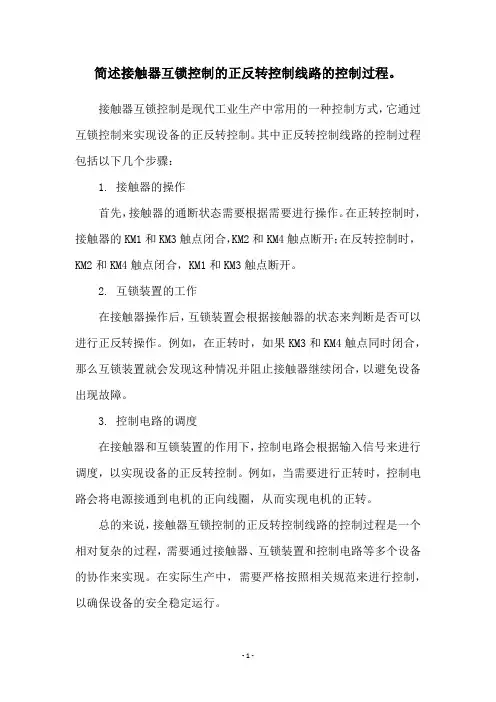

简述接触器互锁控制的正反转控制线路的控制过程。
接触器互锁控制是现代工业生产中常用的一种控制方式，它通过互锁控制来实现设备的正反转控制。
其中正反转控制线路的控制过程包括以下几个步骤：
1. 接触器的操作
首先，接触器的通断状态需要根据需要进行操作。
在正转控制时，接触器的KM1和KM3触点闭合，KM2和KM4触点断开；在反转控制时，KM2和KM4触点闭合，KM1和KM3触点断开。
2. 互锁装置的工作
在接触器操作后，互锁装置会根据接触器的状态来判断是否可以进行正反转操作。
例如，在正转时，如果KM3和KM4触点同时闭合，那么互锁装置就会发现这种情况并阻止接触器继续闭合，以避免设备出现故障。
3. 控制电路的调度
在接触器和互锁装置的作用下，控制电路会根据输入信号来进行调度，以实现设备的正反转控制。
例如，当需要进行正转时，控制电路会将电源接通到电机的正向线圈，从而实现电机的正转。
总的来说，接触器互锁控制的正反转控制线路的控制过程是一个相对复杂的过程，需要通过接触器、互锁装置和控制电路等多个设备的协作来实现。
在实际生产中，需要严格按照相关规范来进行控制，以确保设备的安全稳定运行。
- 1 -。
正反转接触器自锁触点和互锁触点的连接方式什么是正反转接触器自锁触点和互锁触点的连接方式正反转接触器被广泛应用于电动机控制系统中，用于实现电动机正转和反转的控制。
在接触器中，有两种常见的连接方式，即自锁触点和互锁触点。
本文将深入探讨正反转接触器自锁触点和互锁触点的连接方式及其优缺点，并分享我对这个主题的观点和理解。
一、自锁触点的连接方式自锁触点是指在电动机启动后，触点能够自动保持闭合的状态。
在正反转接触器中，自锁触点的连接方式是将电动机的正转和反转线圈串联接入。
具体来说，将正转线圈的一个端子接入一组自锁触点中的一个固定触点，再将该自锁触点的另一个固定触点与反转线圈的一个端子相连。
将反转线圈的另一个端子与电源的另一极相连。
这种连接方式的优点是简单、方便，无需额外的电路和元件。
一旦电动机启动，正转线圈和反转线圈都会通电，自锁触点自动闭合，从而使得电动机持续运转。
这种连接方式还可以起到保护电动机的作用，因为当电源突然中断时，线圈的电流消失，自锁触点会立即断开，电动机停止运转。
然而，自锁触点的连接方式也存在一些缺点。
电动机在运行过程中，无法快速地反向转动，因为正转线圈和反转线圈必须同时通电和断电。
当需要控制多台电动机时，自锁触点的连接方式变得复杂，需要大量的电线和触点，增加了系统的复杂度和维护成本。
二、互锁触点的连接方式互锁触点是指在电动机启动后，触点只能保持一个闭合的状态。
在正反转接触器中，互锁触点的连接方式是将电动机的正转和反转线圈并联接入。
具体来说，将正转线圈的一个端子接入一组互锁触点中的一个固定触点，再将该互锁触点的另一个固定触点与反转线圈的一个端子相连。
将正转线圈的另一个端子与电源的一个极相连，将反转线圈的另一个端子与电源的另一极相连。
互锁触点的连接方式能够实现正反转的控制，并且能够快速地切换电动机的运行方向。
当启动正转时，正转线圈通电，互锁触点闭合，电动机正转；当需要反转时，反转线圈通电，互锁触点断开，电动机反转。

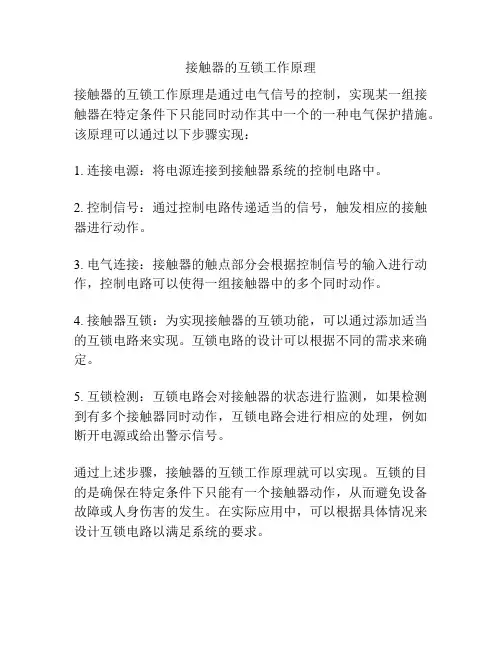

接触器的互锁工作原理
接触器的互锁工作原理是通过电气信号的控制，实现某一组接触器在特定条件下只能同时动作其中一个的一种电气保护措施。
该原理可以通过以下步骤实现：
1. 连接电源：将电源连接到接触器系统的控制电路中。
2. 控制信号：通过控制电路传递适当的信号，触发相应的接触器进行动作。
3. 电气连接：接触器的触点部分会根据控制信号的输入进行动作，控制电路可以使得一组接触器中的多个同时动作。
4. 接触器互锁：为实现接触器的互锁功能，可以通过添加适当的互锁电路来实现。
互锁电路的设计可以根据不同的需求来确定。
5. 互锁检测：互锁电路会对接触器的状态进行监测，如果检测到有多个接触器同时动作，互锁电路会进行相应的处理，例如断开电源或给出警示信号。
通过上述步骤，接触器的互锁工作原理就可以实现。
互锁的目的是确保在特定条件下只能有一个接触器动作，从而避免设备故障或人身伤害的发生。
在实际应用中，可以根据具体情况来设计互锁电路以满足系统的要求。
接触器互锁正反转控制电路工作原理
接触器互锁正反转控制电路是一种常用的电气控制电路，它主要用于控制电机的正反转。
该电路由接触器、继电器、时间继电器、微动开关和电源等组成，通过互锁原理实现电机正反转的控制。
在该电路中，正转和反转两个方向的控制信号互相排斥。
当正转信号发出时，继电器K1吸合，同时使得K2断开，电机开始正转。
反转信号发出时，K2吸合，同时使得K1断开，电机开始反转。
为了防止正反转信号同时发出导致电机损坏，该电路还需添加时间继电器和微动开关。
时间继电器可以调整正反转之间的时间间隔，微动开关则用于检测电机的转向。
总之，接触器互锁正反转控制电路可以实现电机的可靠正反转控制，广泛应用于机械制造、自动化生产线等领域。
- 1 -。
电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。
自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。
控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。
I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。
从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。
把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。
因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。
互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。
原理。
正反转接触器自锁触点和互锁触点的连接方法正反转接触器是一种常用的电气元件，常用于控制电机的正反转或者互锁电路中。
在正反转接触器中，自锁触点和互锁触点起着重要的连接和控制作用。
本文将详细介绍正反转接触器自锁触点和互锁触点的连接方法，并探讨其功能和应用。
一、正反转接触器自锁触点的连接方法正反转接触器的自锁触点主要用于实现正、反转操作的自锁功能。
具体的连接方法如下：1. 连接控制电源：将正反转接触器的控制电源（通常为交流或直流电源）连接到自锁触点的一个端子上。
这样，在控制电源通电时，自锁触点会闭合，并保持闭合状态。
2. 连接正转线圈：将正转线圈接在自锁触点的另一个端子上。
当正转线圈通电时，自锁触点闭合，正转电路就能够工作。
3. 连接反转线圈：将反转线圈接在正转电路中，通常是通过一个中间继电器或其他适配器。
通过控制反转线圈的通断，可以实现正反转的切换。
通过以上连接方法，正反转接触器的自锁触点可以实现正转和反转电路的自锁功能。
当正转或反转线圈通电时，自锁触点闭合，电机可以进行正、反转操作。
当控制电源断电或控制信号消失时，自锁触点会打开，保证电路的安全和可靠性。
二、正反转接触器互锁触点的连接方法正反转接触器的互锁触点主要用于预防正、反转同时闭合导致电路故障的发生，起到互锁的作用。
具体的连接方法如下：1. 连接正转线圈：将正转线圈接在互锁触点的一个端子上。
当正转线圈通电时，互锁触点闭合。
2. 连接反转线圈：将反转线圈接在互锁触点的另一个端子上。
当反转线圈通电时，互锁触点闭合。
通过以上连接方法，正反转接触器的互锁触点可以实现正转和反转电路的互锁功能。
当正转线圈通电时，互锁触点闭合，同时反转线圈无法通电。
同理，当反转线圈通电时，互锁触点闭合，同时正转线圈无法通电。
这样可以避免正、反转同时进行导致电路短路或故障的发生，提高了电路的安全性和可靠性。
总结与回顾：正反转接触器是一种常用的电气元件，用于控制电机的正、反转和互锁电路。
![继电器接触器控制的基本线路[可修改版ppt]](https://uimg.taocdn.com/1ad7c4b0ddccda38366bafc0.webp)
交流接触器的自锁、互锁
交流接触器通过自身的常开辅助触头使线圈总是处于得电状态的现象叫做自锁。
这个常开辅助触头就叫做自锁触头。
在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的操纵。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
自锁电路
互锁电路
自锁作用：是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的操纵。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常
闭触点。
互锁作用：说的是几个回路之间，利用某一回路的辅助触点，去操纵对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的操纵。
联锁作用：就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺操纵设备工作状态、操纵方法的改变。
电气控制中最常见的电路-自锁互锁控制
一、起动、自锁控制
·自锁----依靠接触器自身辅助触点而使其线圈保持通电的现象
合上QS，按下SB2，KM线圈吸合，KM 主触点闭合，电动机运转。
KM辅助常开触点闭合，自锁。
按下SB1，KM线圈断电，主触点、辅助触点断开，电动机停止。
自锁另一作用：实现欠压和失压保护
二、互锁控制
·控制要求：正、反转
·互锁----在同一时间里两个接触器只允许一个工作的控制作用称为互锁（联锁）。
三、·复合联锁正、反转控制
控制规律
·当要求甲接触器工作时，乙接触器就不能工作，此时应在乙接触器的线圈电路中串入甲接触器的动断触点。
·当要求甲接触器工作时乙接触器不能工作，而乙接触器工作时甲接触器不能工作，此时应在两个接触器的线圈电路中互串入对方的动断触点。
电气控制电路中自锁与互锁原理电气控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，(就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释)，然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接(就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了)将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压(220V就与中性点N连接，380v的话就接另外一相线)，还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。
下面就接主回路，主回路需要2个接触器，分别用于正转和反转时接通主回路，所以将两个接触器主触头的上端分别与三相交流电源的3条相线连接，而主触头的下端对应的触头上则要将其中任意两条线互换一下，然后按照互换以后的顺序接入电动机绕组连接好以后的3个连接片上(比如说三相电源ABC顺序接到一个接触器上口，并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口)，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接熔断器。
简述接触器互锁电路和自锁电路的原理接触器互锁电路和自锁电路是电气控制系统中常用的两种电路设计，它们在工业生产中起到了重要的作用。
本文将对接触器互锁电路和自锁电路的原理进行简述。
接触器互锁电路是一种通过互锁电路来保证电路的安全性和可靠性的设计。
在工业控制系统中，通常会使用多个接触器来实现不同设备的控制。
为了防止因操作不当或其他原因导致设备损坏或事故发生，需要对接触器进行互锁，即只有满足一定条件时才能进行操作。
互锁电路的原理是通过在接触器的线圈电路中添加互锁元件，使得当一个接触器被吸合时，其他接触器的线圈电路无法工作。
常用的互锁元件包括接触器的辅助触点、继电器、限位开关等。
当其中一个接触器被吸合时，其辅助触点会闭合，从而使其他接触器的线圈电路断开，无法工作。
这样就确保了只有一个接触器处于工作状态，避免了设备之间的干扰和冲突。
接触器互锁电路的设计需要考虑多个因素，如互锁元件的选择、线路的布置、控制信号的传递等。
在设计互锁电路时，需要根据实际情况合理选择互锁元件，并确保互锁元件的可靠性和稳定性。
同时，还需要注意线路的布置，避免因线路干扰或接触不良导致互锁失效。
控制信号的传递也需要考虑信号的稳定性和传递的可靠性。
自锁电路是一种通过自锁元件来实现电路的自动锁定的设计。
在一些需要长时间运行或周期性运行的设备中，为了减少人工操作和提高工作效率，通常会使用自锁电路来实现设备的自动开启和关闭。
自锁电路的原理是通过在接触器的线圈电路中添加自锁元件，使得接触器在被触发后能够自动保持闭合状态。
常用的自锁元件包括接触器的辅助触点、继电器、计时器等。
当接触器的线圈电路被触发后，自锁元件会闭合，使得接触器的线圈电路形成一个自反馈回路，从而使接触器一直保持闭合状态。
自锁电路的设计需要考虑自锁元件的选择和线路的布置。
在选择自锁元件时，需要根据实际情况合理选择，并确保其可靠性和稳定性。
在线路的布置上，需要注意自锁元件的位置和连接方式，避免线路干扰和接触不良导致自锁失效。

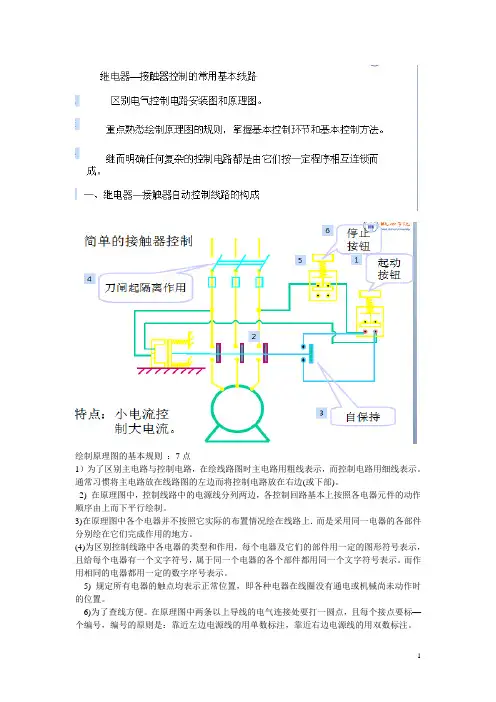

绘制原理图的基本规则：7点
1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。
通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。
2) 在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。
3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
5) 规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
6)为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。
7) 对具有循环运动的机构，应给出工作循环图。
二、继电器—接触器自动控制的基本线路1
以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。
1．启动控制线路及保护装置
1) 启动控制线路
直接启动
交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。
这种触头称为自锁触头。
短路保护加熔断器
当通过的电流I ／IN ＜1.25时，熔体将长期工作；当I ／IN ＝2时，约在30s一40s后熔断；当I ／IN ＞10时，认为熔体瞬时熔断。
熔断器结构简单、价廉、但动作准确性较差，熔体断了后需重新更换，而且若只断了一相还会造成电动机的单相运行，所以它只适用于自动化程度和其动作准确性要求不高的系统中。
自动空气断路器（自动开关）自动空气断路器也叫自动开关或空气开关，可实现短路、过载和失压保护。
是常用的多性能低压保护电器。
二、继电器—接触器自动控制的基本线路2 3．点动控制线路
还有一种调整工作状态，要求是一点一动，即按一次按钮动一下，连续按则连续动，不
按则不动，这种动作常称为“点动”或“点车”。
