攻丝工艺编程

  • 格式：doc
  • 大小：511.50 KB
  • 文档页数：8

6。

5 攻丝工艺编程6.5。

１ 攻丝加工得内容、要求用丝锥在工件孔中切削出内螺纹得加工方法称为攻螺纹;攻丝加工得螺纹多为三角螺纹,为零件间连接结构,常用得攻丝加工得螺纹有;牙型角为６0°得公制螺纹,也叫普通螺纹;牙型角为5５°得英制螺纹;用于管道连接得英制管螺纹与圆锥管螺纹、本节主要涉及得攻丝加工得就是公制内螺纹,熟悉有关螺纹结构尺寸、技术要求得常识,就是学习攻丝工艺得重要基础、普通螺纹得基本尺寸如下:(1)螺纹大径:d=D (螺纹大径得基本尺寸与公称直径相同)(2)中径: d2＝D2＝ｄ－０。

6495Ｐ(３)牙型高度:H ＝O 。

5413P(４)螺纹小径:d1=D １＝d-1、0825Ｐ如图6—5-１中Ｍ1０-7H 得螺纹,为普通右旋内螺纹。

查表得螺距Ｐ＝１、５,其基本尺寸:螺纹大径:D=１０;螺纹中径: D ２=D —0。

6495P=９。

０2螺纹小径:D1＝D —1、０８25P ＝８、36中径公差带代号7Ｈ小径公差带代号7H牙型高度:Ｈ＝O 。

5413Ｐ＝0、８２螺纹有效长度:Ｌ＝20。

0螺纹孔口倒角:C １、5 图6-5-1需要攻丝加工得工件图样图6-5-2丝锥基本结构6.５。

2 丝锥及选用丝锥加工内螺纹得一种常用刀具,其基本结构就是一个轴向开槽得外螺纹,如图６-５—2所示。

螺纹部分可分为切削锥部分与校准部分。

切削锥磨出锥角,以便逐渐切去全部余量;校准部分有完整齿形,起修光、校准与导向作用。

工具尾部通过夹头与标准锥柄与机床主轴锥孔联接。

攻丝加工得实质就是用丝锥进行成型加工, 丝锥得牙型、螺距、螺旋槽形状、倒角类型、丝锥得材料、切削得材料与刀套等因素,影响内螺纹孔加工质量。

根据丝锥倒角长度得不同,丝锥分为:平底丝锥;插丝丝锥;锥形丝锥。

丝锥倒角长度影响CNC 加工中得编程深度数据。

丝锥得倒角长度可以用螺纹线数表示,锥形丝锥得常见线数为8～１0,插丝丝锥为3~5,平底丝锥为１~1.5。

各种丝锥得倒角角度也不一样,通常锥形丝锥为４°～5°,插丝丝锥为8°~13°,平底丝锥为25°～３5°。

盲孔加工通常需要使用平底丝锥,通孔加工大多数情况下选用插丝丝锥,极少数情况下也使用锥形丝锥。

总地说来,倒角越长,钻孔留下得深度间隙就越大。

与不同得丝锥刀套连接,丝锥分两种类型:刚性丝锥,见图６—5-3;浮动丝锥(张力补偿型丝锥,见图6－5－４。

浮动型丝锥刀套得设计给丝锥一个与手动攻丝所需得类似得“感觉”,这种类型得刀套允许丝锥在一定得范围缩进或伸出,而且,浮动刀套得可调扭矩,用以改变丝锥张紧力、 使用刚性丝锥则要求ＣNC 机床控制器具有同步运行功能,攻丝时,必须保持丝锥导程与主轴转速之间得同步关系:进给速度＝导程×转速。

除非CNC 机床具有同步运行功能,支持刚性攻丝,否则应选用浮动丝锥,但浮动型丝锥较为昂贵。

浮动丝锥攻丝时,可将进给率适当下调5％,将有更好得攻丝效果,当给定得Ｚ向进给图6-5-3刚性丝锥 图6-5-4浮动丝锥速度略小于螺旋运动得轴向速度时,锥丝切入孔中几牙后,丝锥将被螺旋运动向下引拉到攻丝深度,有利于保护浮动丝锥,一般,攻丝刀套得拉伸要比刀套得压缩更为灵活。

数控机床有时还使用一种叫成组丝锥得刀具,其工作部分相当于２~3把丝锥串联起来,依次分别承担着粗精加工、这种结构适用于高强度、高硬度材料或大尺寸、高精度得螺纹加工。

６.5.３ ＣN Ｃ机床攻丝工艺与编程得要点1.攻螺纹动作过程攻丝就是CN Ｃ铣床与C ＮC 加工中心上常见得孔加工内容,首先把选定得丝锥安装在专用攻丝刀套上,最好就是具有拉伸与压缩特征得浮动刀套。

攻丝步骤如下:第１步: X 、Ｙ定位、第２步:选择主轴转速与旋转方向。

第３步:快速移动至R 点第4步:进给运动至指定深度。

第5步:主轴停止。

第6步:主轴反向旋转。

第7步:进给运动返回。

第8步:主轴停止。

第９步:快速返回初始位置。

第10步:重新开始主轴正常旋转。

２、攻丝循环Ｇ8４、 G74格式⑴ 指令格式:图6-5-5加工右旋螺纹G84循环与加工左旋螺纹G 74循环攻左旋螺纹:G７4 X～Y～Z～R～Ｐ～F～;攻右旋螺纹:Ｇ84 X~Y～Z~Ｒ~P~Ｆ~;⑵孔加工动作:如图６-5-5所示,Ｇ74循环用于加工左旋螺纹,执行该循环时,主轴反转,在XY平面快速定位后快速移动到Ｒ点,执行攻螺纹到达孔底后,主轴正转退回到R点,主轴恢复反转,完成攻螺纹动作、Ｇ８４动作与G74基本类似,只就是G84用于加工右旋螺纹。

执行该循环时,主轴正转,在Ｇ1７平面快速定位后快速移动到Ｒ点,执行攻螺纹到达孔底后,主轴反转退回到R点,主轴恢复正转,完成攻螺纹动作、攻螺纹时进给率根据不同得进给模式指定。

当采用Ｇ９4模式时,进给速度=导程×转速。

当采用Ｇ95模式时,进给量=导程。

在G7４与G8４攻螺纹期间,进给倍率、进给保持均被忽略。

⑶攻内螺纹程序例试用攻螺纹循环编写如图6－５-6中两螺纹孔得加工程序。

Ｏ6５0０;……N050G９5Ｇ9０G00 Ｘ０Y0;(加工右旋螺纹M12)M０3 S10０Ｇ99G８4 Ｘ-２5、０Ｙ0Z－24 R10.０F1、75;………(换左旋螺纹丝锥,加工左旋螺纹M1２LＨ)M04S100;图6-5-6工件中两螺纹孔G98 G74 X２5.0 Y0 Z-24、0 Ｒ1０．0 F1.75;Ｇ8０G94 G91 G28 Z０;3.攻丝工艺数据得确定⑴底孔直径大小丝锥攻内螺纹前,先要有螺纹底孔,理论上,底孔直径就就是螺纹得小径,底孔直径大小确定,要考虑到工件材料塑性大小及钻孔扩张量等因素。

丝锥攻螺纹时,伴随较强得挤压作用。

因此,金属产生塑性变形形成凸起并挤向牙尖,攻出螺纹得小径小于底孔直径,因此,攻螺纹前得底孔直径应稍大于螺纹小径,否则攻螺纹时因挤压作用,使螺纹牙顶与丝锥牙底之间没有足够得容屑空间,将丝锥箍住,甚至折断丝锥。

此种现象在攻塑性较大得材料时将更为严重。

但就是底孔不宜过大,否则会使螺纹牙型高度不够,降低连接强度。

底孔直径大小,要根据工件材料塑性大小及钻孔扩张量考虑,按经验公式计算得出:①在加工钢与塑性较大得材料及扩张量中等得条件下:Ｄ钻＝D－P式中:D钻—攻螺纹钻螺纹底孔用钻头直径,ｍｍ;Ｄ-螺纹大径,mm;Ｐ—螺距,mm。

②在加工铸铁与塑性较小得材料及扩张量较小得条件下:D钻＝D－(1.０5～1。

1)Ｐ⑵攻螺纹底孔深度得确定丝锥攻丝得编程深度与丝锥得切削锥角形状有关,为了正确地加工一个螺纹孔,必须根据所加工孔得结构特征与规格来选择丝锥,丝锥得切削锥角形状或锥角得长度不仅影响丝锥攻丝得编程深度,而且影响预加工孔得编程深度。

攻不通孔螺纹时,由于丝锥切削部分有锥角,端部不能切出完整得牙型,所以钻孔深度要大于螺纹得有效深度。

一般取:H钻＝h有效+0。

7D式中:Ｈ钻-底孔深度,mm;h有效—螺纹有效深度,ｍm;D—螺纹大径,mm。

⑶工艺计算例:分别计算在钢件与铸铁件上攻M10螺纹时得底孔直径各为多少?若攻不通孔螺纹,其螺纹有效深度为30mｍ,求底孔深度为多少?解: M１0 ,P=1。

５mm。

钢件攻螺纹底孔直径:D钻＝D—P=10-1、5—8。

5(mm)铸铁件攻螺纹底孔直径:D钻＝Ｄ—(１。

０5~１.１)P＝10—(1、05～１。

１)１.５=１0－(1、57５~１.6５)=8。

４25~8。

3５(mm)。

取D钻=8、4(ｍｍ)(按钻头直径标准系列取一位小数)底孔深度:H钻= h有效+0。

7D=2０+0。

７×１0＝2７(ｍｍ)⑷孔口倒角用锪钻或钻头在孔口倒角,其直径应大于螺纹大径尺寸。

这样,可使丝锥开始时容易切入,并可防止孔口得螺纹牙崩裂、⑸ R平面得值观察如下得攻丝程序:G９0 G54 G00 X１00。

0 Ｙ150。

0 Ｓ5０0 M03Ｔ06Ｇ43Ｚ5０、0 H0５M08G9９Q8４R1０.0 Ｚ-２０.０F7５0、0G80…例中得螺纹螺距1.５㎜。

通常R平面就是攻螺纹得起点位置,Z向深度就是螺纹绝对值深度。

例中攻丝加工时,R平面得高度值为R10㎜,一般要比钻孔、铰孔、单点镗以及其它孔加工循环中使用得R值要高一些,而且其进给率通常也很大。

但这些值得选择都就是有原因得,因为设计得攻丝加工运动要符合CNＣ同步运行控制特点。

当主轴处于特定转速时,进给运动得速度必须达到相应得定值才能正确加工螺纹。

如,当主轴5０0ｒ/min时,加工螺距为1．5ｍｍ得螺纹,进给速度必须达到１。

5×50０＝75０(mm/min)得速度时加工得螺纹才就是正确得。

因此,数控机床得螺纹加工时,无论就是车削螺纹还就是攻内螺纹,在拟定螺纹加工路线时,须设置足够长得进给运动得升速段与降速段。

6、５。

４攻内螺纹工艺编程实例如图6－5—１零件,毛坯就是钢件,材料为 (4５钢),上表面及槽已加工,本课题加工4×Ｍ１0－7H得四个螺纹孔,4-M10—7H为普通右旋内螺纹,螺距P＝1.５,其大径１0;中径７H、小径公差带代号７H;螺纹有效长度:L＝１5。

0;螺纹孔口倒角:C１、５。

1.实例工艺分析⑴螺纹孔加工过程分析:加工４×M10螺纹得方法就是,先用φ１８mm点钻(钻头角9０0)加工4×M10得引正孔并同时完成Ｃ1、５孔口倒角,再钻4×Ｍ10底孔,最后攻丝4×Ｍ10。

⑵孔加工循环得选择:φ1８mm点钻加工引正孔、孔倒角应用G8２孔加工循环,4×M１０底孔加工用G81孔加工循环, 4×Ｍ1０就是右旋螺纹,攻丝理应用G８4孔加工循环。

⑶坐标系及螺纹孔ＸY位置值:坐标系设定如图6－5-1,4×M１0得XY坐标分别就是1#(33,30);2#-(－３3,30);3＃(－33,-30);４#(33,-30)。

⑷孔加工循环得高度平面选择Ｚ向Ｒ面高度:对G8１、G82为螺纹孔上表面上方3㎜,对G84应大一点,为螺纹孔上表面上方10㎜比较保险。

初始平面高度:为螺纹孔上表面上方2０㎜、孔底面高度:①钻φ8、5底孔孔底面高度:考虑到钻头角以及通孔得因素,取下表面下方3mm。

②φ1８mm点钻加工孔倒角钻头角为900,倒角Ｃ1,则深度位置在上表面下方:１㎜+0.5 Ｄ=1+0.5×1０＝6㎜。

③对丝锥深度位置:取:Z-2７。

⑸攻螺纹底孔直径得确定攻螺纹底孔直径:D钻＝D－P＝1０－1。

５＝８.５(mｍ)⑹钻削用量得计算设零件材料为灰口铸铁(HT20０),攻4－M10螺纹丝锥刀具材料为高速钢。

f=１、5㎜／r,取v＝1２ｍ/min主轴转速,Ｓ=1000 V/πD≈318×１2÷１0≈３80r/min则Ｆ＝1、５×S=1、5×３80=５７0㎜/mｉｎ浮动刀套可下调5%,则修改Ｆ＝570×０、95≈5４0㎜/ｍin2。

合集下载

FANUC编程手册

FANUC编程手册

目录编程简介 2 第1 节准备代码表 3 第2 节辅助功能表 5 第3 节刀具运动 6 第4 节绝对值坐标8 第5 节增量值坐标9 第6 节线形插补12 第7 节圆弧插补13 第8 节平面选择14 第9 节编程圆弧15 第10节机床参考17 第11节自动换刀命令18 第12节工件坐标系编程19 第13节Z轴值20 第14节刀具测量方法21 第15节刀具长度偏置23 第16节初始平面和快速平面25 第17节固定循环26 第18节刀具半径偏置33 第19节子程序35 第20节多个工件坐标系统的使用38 第21节螺线插补选用功能40 第22节后台编辑41 第23节编程选项42 第24节刚性攻丝44 第25节PMC“KEEP RELAY”参数---------------------------------------- 45编程简介本加工中心的编程是指：用给定的工艺方法(产品工程方法)制定出制造工件所需的一系列操作运行步骤。

第一步是写出FANUC控制系统能认识的格式,这叫做字地址编程格式。

每一个“字”都是一个完整的命令，用以指示控制系统执行某种特定的操作。

例：S1000 设置主轴转速为1000rpm；但控制系统不能确定主轴的旋转方向(顺时针/逆时针),因此编程员必须既确定主轴速度，也确定主轴旋转方向。

例：S1000 M03 将主轴转速设置为1000rpm(S1000)并顺时针启动主轴旋转（M03）。

在同一程序行中可编制多个“字”（如上例所示），因此减少了程序员所需的程序步骤。

每一个“字”的字母地址后需跟上数值，例S1000，其数值不能超越编程范围。

例：对S为0至9999，这些在同一行中写出的“字”，将组成程序信息的一“段”。

例如：N100 S1000 M03（程序段号）（转速）（方向）连续列出的“段”组成了“程序”。

第1节准备代码表（G功能）下列的G地址，确定了相关程序的指令含义。

G代码分为下列两类：一次有效代码----这种代码仅在写入的当段有效。

G代码的详细解释(主要是车床)

G代码的详细解释(主要是车床)

FANUC车床G代码切螺纹（G32）1、格式G32 X(U)_Z(W)_F_;G32 X(U) _Z(W)_E_;F--螺纹导程设置E--螺距（毫米）X(U)__ Z(W)__螺纹切削的终点坐标值在编制切螺纹程序时应当带主轴转速RPM均匀控制的功能（G97）,并且要考虑螺距部分的某些特性。

在螺纹切削方式下移动速率控制和主轴速率控制功能将被忽略。

而且在送进保持按钮起作用时，其移动进程在完成一个切削循环后就停止了。

X省略时为圆柱螺纹切削，Z 省略时为端面螺纹切削；X、Z均布省略时为锥螺纹切削；F为导程。

螺纹切削应注意在两端设置足够的升速进刀段和降速退刀段。

2、举例G00 X29.4;(1循环切削)G32 Z-23. F0.2;G00 X32;Z4;X29;(2切削循环)G32 Z-23. F0.2;G00 X32;Z4刀具直径偏置功能（G40/G41/G42）精加工循环（G70）G7l U(△d) R(e)；G71 P(ns) Q(nƒ) u(△u) W(△ω) F(ƒ) S(s) T(t)；G70 P(ns) Q(nƒ)；格式中，△d为切削深度(半径值指定，不带正负符号，且为模态指令)；e为退刀量(模态指令)；ns为精车程序段的开始段落号；nƒ为精车程序段的结束段落号；△u为x轴方向的精车余量(有正负符号，直径指令)；△ω为z轴方向的精车余量(有正负符号)；ƒ、s、t为粗加工循环中的进给速度、主轴转速及刀具功能；G70为精车循环，该命令不能单独使用，需在粗车复合循环指令之后。

精加工时，G71等中的F、S、T指令无效，只有在ns~nf中的才有效。

该指令执行如图所示的粗加工和精加工，其中其精加工路径为A→A′→B′→B的轨迹。

1.采用复合固定循环需设置一个循环起点，刀具按照数控系统安排的路径一层一层按照直线插补形式分刀车削成阶梯形状，最后沿着粗车轮廓车削一刀，然后返回到循环起点完成粗车循环。

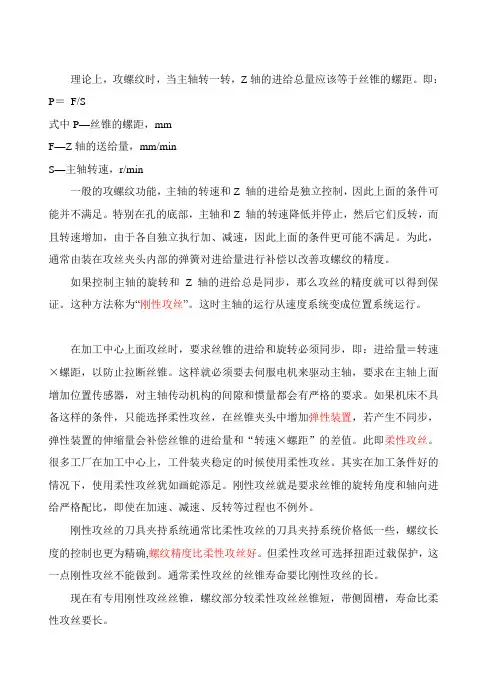

刚性攻丝&柔性攻丝
