直流输出固态继电器应用要点概要

使用或安装固态继电器时的注意事项1）产品的实际使用条件必须完全符合固态继电器参数和特性曲线的要求。

2）SSR不应用于具有大量低谐波或高谐波分量的应用中（例如，逆变器输出端的多组负载需要单独切换）。

如果固态继电器在逆变器中用作电子开关，由于谐波较高，固态继电器可能无法可靠切换，SSR继电器内部的RC电路会因过热而爆炸。

3）SSR继电器应远离强电磁干扰源和射频干扰源，以确保SSR能够稳定安全地运行，避免失控。

4）除了可以直接安装在印刷电路板上的额定电流为1~5A的固态继电器外，其他固态继电器应配备适当的散热片。

应在SSR底板和散热器之间涂抹导热油脂，并拧紧，使它们彼此靠近，以获得最佳散热效果。

或者在SSR继电器背板附近安装温度控制开关，温度控制点通常设置在75°C和80°C之间。

5）当输入控制信号的输入电压过高且超过SSR的额定参数时，输入电阻可以串联连接到输入电路，以减少过量值。

同样，当输入电流过大时，分流电阻可以并联连接到输入端口。

6）控制信号和负载电源需要稳定，波动不应超过10％，否则应采取电压调节措施。

7）如果使用固态继电器来控制变压器的初级电路，应考虑次级电路的瞬态电压对初级电路的影响。

另外，由于电流在两个方向上都是不对称的，变压器也可能产生由饱和引起的浪涌电流。

在这种情况下，示波器可用于测量可能产生的浪涌电流和电压，从而可以选择适当的SSR和保护措施。

8）固态继电器的输出没有完全隔离，当负载功率施加到输出端子时，即使固态继电器不工作，输出端子也会有一些漏电流，应该注意在使用和设计电路时。

在维护期间，维修人员必须在检查输出电路之前切断电源。

9）当由于故障需要更换固态继电器时，建议使用相同型号或技术参数的SSR继电器，以匹配原始应用电路并确保系统可靠运行。

北京市灵通光电子厂单项单项直流直流直流固态继电器使用说明固态继电器使用说明概述固态继电器简称SSR 。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR 为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流信号到一定电压、电流值后，输出端就能从断态转变成通态。

图1：直流SSR 基本使用及测试电路使用注意事项1、SSR 为电流驱动型在逻辑电路驱动时应尽可能采用低电平输出进行驱动，以保证有足够的带负载能力和尽可能低的零电平。

2、SSR 输入端的串并联多个SSR 的输入端可以串、并联，并联时注意控制每个SSR 的触发电流大于5mA ，串联时注意驱动电压应大于多个固态继电器开启电压之和。

3、直流固态继电器的型号及参数、直流固态继电器的型号及参数：：型号 D204LD205WD210K控制电压 3~14Vdc 14~32Vdc 3~14Vdc 14~32Vdc 3~32Vdc 关断电压 0.8Vdc 0.8Vdc 0.8Vdc 开启电流 5mA 5mA 5mA 输 入 参 数控制电流< 25mA < 25mA < 25mA 输工作电压10~180Vdc10~180Vdc10~180Vdc工作电流 4A 5A10A 通态压降 < 1V < 1V < 1V 泄漏电流 < 1mA < 1mA < 1mA 通断时间 < 1ms < 1ms < 1ms 绝缘耐压 > 2000V > 2000V > 2000V 过压保护 MOVMOVMOV过流保护 快熔丝 快熔丝 快熔丝 散热条件 自然冷却 自然冷却 可接散热器 工作温度 -35~75℃ -35~75℃ -35~75℃ 出 参 数电流安全系数 80% 75% 75% 外形尺寸LWK外形尺寸图—— L 外形：W外形：K外形：。

直流固态继电器工作原理及接线使用方法直流固态继电器，就像个神奇的开关，默默在幕后操控着整个电子世界。

它不像传统的电磁继电器那样需要频繁地换位置、调整参数，它静静地待在那里，一通电就“咔嚓”一声，瞬间完成切换任务。

想象一下，你正在玩一个电子游戏，突然，游戏角色的电源线断了，所有的动作都停止了。

这时候，如果有一个固态继电器，它就能像魔术师一样，迅速切换到备用电源上，让游戏角色继续动起来。

这就是直流固态继电器的神奇之处，它就像是你的电子世界的超级英雄。

直流固态继电器的工作原理也很简单。

它由输入端、中间端和输出端三部分组成。

输入端接收到信号后，会触发内部的开关元件，然后这个开关元件就会通过中间端控制输出端的开关状态。

这样一来，无论输入端的信号是什么，输出端都能准确地按照设定的状态工作。

说到接线，直流固态继电器的接线其实非常简单。

你需要找到输入端和输出端，它们通常都有明确的标志。

然后，将输入端接到电源的正极，输出端接到设备的负极。

这样，直流固态继电器就能开始工作了。

不过，虽然直流固态继电器很方便，但也有一些要注意的地方。

比如，如果你的设备需要的是高电流，而你的直流固态继电器只能承受低电流，那么你可能就需要换一个更强大的固态继电器了。

还有，如果你的设备对电压有特殊要求，那么你在选择直流固态继电器时，也需要注意它的电压规格。

总的来说，直流固态继电器就像一个默默无闻的小英雄，它默默地在幕后操控着整个电子世界。

无论你是玩游戏还是做其他事情，它都能帮你轻松搞定。

而且，它的接线方法也很简单，让你不再为找不到合适的继电器而烦恼。

所以，下次当你遇到需要切换电源或者控制开关的问题时，不妨考虑一下使用直流固态继电器吧！。

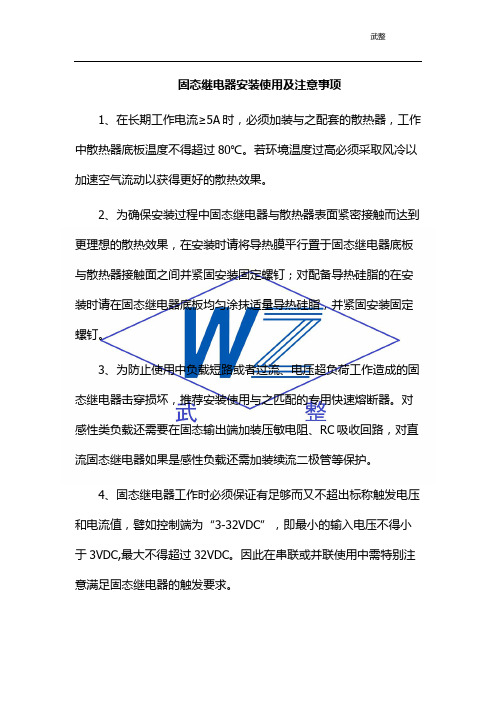

固态继电器安装使用及注意事项
1、在长期工作电流≥5A时，必须加装与之配套的散热器，工作中散热器底板温度不得超过80℃。

若环境温度过高必须采取风冷以加速空气流动以获得更好的散热效果。

2、为确保安装过程中固态继电器与散热器表面紧密接触而达到更理想的散热效果，在安装时请将导热膜平行置于固态继电器底板与散热器接触面之间并紧固安装固定螺钉；对配备导热硅脂的在安装时请在固态继电器底板均匀涂抹适量导热硅脂，并紧固安装固定螺钉。

3、为防止使用中负载短路或者过流、电压超负荷工作造成的固态继电器击穿损坏，推荐安装使用与之匹配的专用快速熔断器。

对感性类负载还需要在固态输出端加装压敏电阻、RC吸收回路，对直流固态继电器如果是感性负载还需加装续流二极管等保护。

4、固态继电器工作时必须保证有足够而又不超出标称触发电压和电流值，譬如控制端为“3-32VDC”，即最小的输入电压不得小于3VDC,最大不得超过32VDC。

因此在串联或并联使用中需特别注意满足固态继电器的触发要求。

5、固态继电器的存放要求做到防潮、防湿、避免雨淋、跌落以及剧烈摔碰。

应存放于通风、干燥、无腐蚀性气体的环境中，对环境的湿度要求必须小于80%。

固态继电器的优缺点及使用事项
固态继电器是一种通过半导体器件实现电流控制的电器元件，与传统的机械式继电器相比，具有以下优缺点及使用事项。

优点：
1.无噪音：固态继电器没有机械接触，不会产生电弧和震荡，因此没有噪音。

2.长寿命：固态继电器的寿命比机械式继电器长，因为它没有机械接触，减少了磨损。

3.响应快：固态继电器的响应速度快，可以高速开关，适合高频率的应用。

4.体积小：固态继电器的体积相对较小，可以节省空间。

5.可靠性高：固态继电器使用寿命长，且不受外界环境影响，具有较高的可靠性。

缺点：
1.电流容量小：与机械式继电器相比，固态继电器的电流容量较小。

2.价格高：固态继电器的成本比机械式继电器高，普及率较低。

3.温度敏感：固态继电器对温度比较敏感，需要注意使用环境的温度。

使用事项：
1.固态继电器需要安装散热器，以保证正常工作。

2.固态继电器的使用电压范围需要根据具体型号进行选择。

3.需要避免继电器内部产生电磁干扰，以免对周围的电子设备造成影响。

4.固态继电器需要注意静电保护，防止放电对其造成损害。

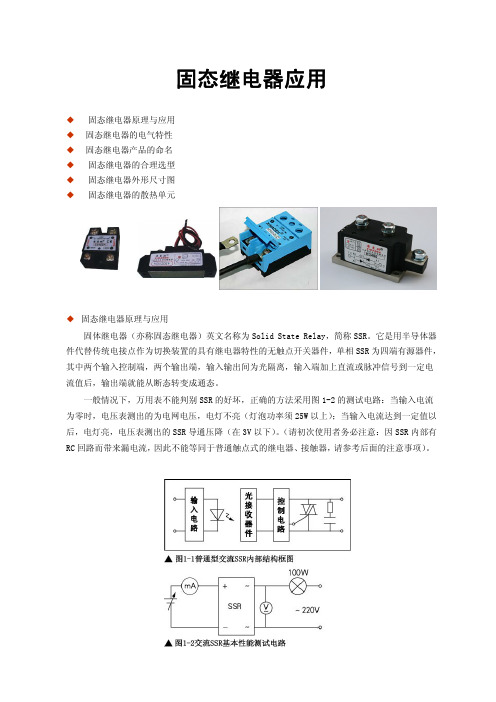

固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。

它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。

本文将详细介绍固态继电器的工作原理以及常见的应用领域。

一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。

其主要由输入控制电路、功率放大器和输出控制电路组成。

1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。

2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。

3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。

通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。

固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。

当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。

反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。

二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。

此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。

2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。

由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。

3.光电控制：固态继电器可用于光电开关控制。

光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。

固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。

4.油压控制：固态继电器可用于对油压机械的控制。

通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。

5.电力控制：固态继电器可用于电力系统的控制和保护。

它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。

低压电器-固态继电器是如何工作的?固态继电器有哪些应用?导语：继电器是一种电器，通过继电器，可以使得被控量发生预定的阶跃变化。

为增进大家对继电器的认识，本文将对固态继电器予以介绍，主要内容在于阐述固态继电器的原理以及固态继电器的应用实例。

一、固态继电器原理SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。

下面以交流型的SSR为例来说明它的工作原理，下图是它的工作原理框图，下图中的部件①～④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。

工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用时可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。

触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。

所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态;而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。

这种设计能防止高次谐波的干扰和对电网的污染。

吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。

二、固态继电器的应用实例(一)调压应用SSR，TSR调压型模块，可采用外配模拟量信号来触发模块就可实现线性可调输出电压。
