固态继电器应用

固态继电器产品介绍固态继电器（Solid State Relays，简称SSR）是一种利用固态元件（如半导体器件）进行电气控制的继电器。

与传统的电磁继电器相比，固态继电器具有更小的体积、更高的可靠性、更低的功耗和更长的寿命等优势。

在工业自动化、电力系统、舞台照明、家用电器等领域都有广泛的应用。

固态继电器主要由输入电路、输出电路和控制电路组成。

输入电路接收来自控制信号，通过控制电路对输出电路进行控制。

输出电路通过固态开关（如晶闸管或二极管）实现电气负载的开关控制，可以达到快速响应、精确控制的效果。

1.高精度控制：固态继电器在输入电路方面可以实现高精度的控制，能够在微秒级的时间范围内完成开关动作，而且具有更快的响应速度和更高的控制精度。

这对于一些对于开关时间要求较高的应用场合非常适用。

2.高可靠性：固态继电器没有机械结构，没有触点，减少了由于磨损、腐蚀等因素引起的故障，从而提高了产品的可靠性。

此外，固态继电器还具有抗震动、抗冲击等特性，能够适应各种恶劣的工作环境。

3.低噪音：相比传统的电磁继电器，固态继电器在开关过程中没有机械触点的碰撞和振动，从而减少了产生噪音的可能性，降低了对周围环境和人员的干扰。

4.快速开关速度：固态继电器的开关速度通常可以达到微秒级别，远远快于传统的电磁继电器。

这对于需要频繁开关的应用来说非常重要，可以减少能量的浪费，提高系统的效率。

5.宽工作电压范围：固态继电器通常可以适应较大的工作电压范围，可以在不同的电源条件下正常工作，具有较强的适应性，减少了对系统电源的要求。

6.长寿命：由于固态继电器没有机械部件，因此可以承受更长的工作寿命。

通常，固态继电器的使用寿命可以达到百万次以上的开关次数，而传统的电磁继电器只能达到数万次。

在实际应用中，固态继电器具有广泛的应用领域。

其中一些典型的应用包括：-工业自动化系统：用于控制电动机、加热器、温度控制器等设备，实现对工业过程的自动化控制。

固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。

2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。

3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。

4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。

二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。

光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。

2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。

当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。

3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。

当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。

4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。

在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。

常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。

总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。

其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。

固态继电器的原理、分类、特性及应用固态继电器(SolidStaterelay,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。

固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。

固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1导通，用它触发主电路里的大功率双向晶闸管TRIAC2,使之导通，于是负载L得电。

图中其余电阻电容为过压保护及限流之用。

由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。

另外两个标有‘'AU或的端子和负载串联后接在交流电路里。

如果被控制的功率大，这两个端子上的导线应该较粗。

固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。

应用最广泛的还是交流固态继电器。

但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。

就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。

固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。

例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。

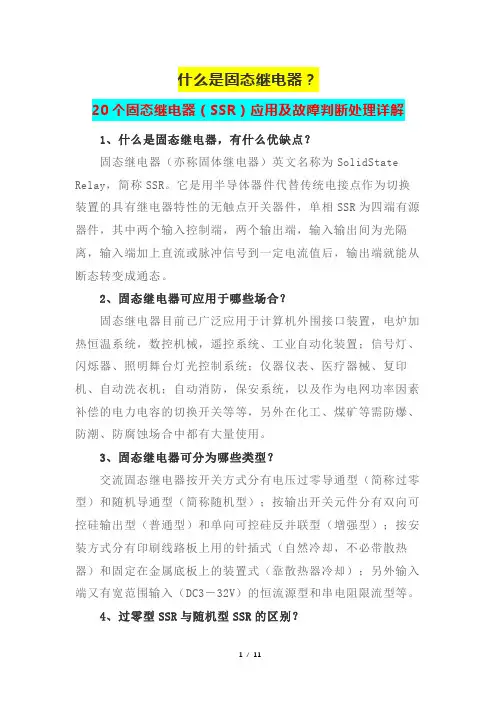

什么是固态继电器？20个固态继电器（SSR）应用及故障判断处理详解1、什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为SolidState Relay，简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

2、固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

3、固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。

4、过零型SSR与随机型SSR的区别？当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级），而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。

当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。

虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。

随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。

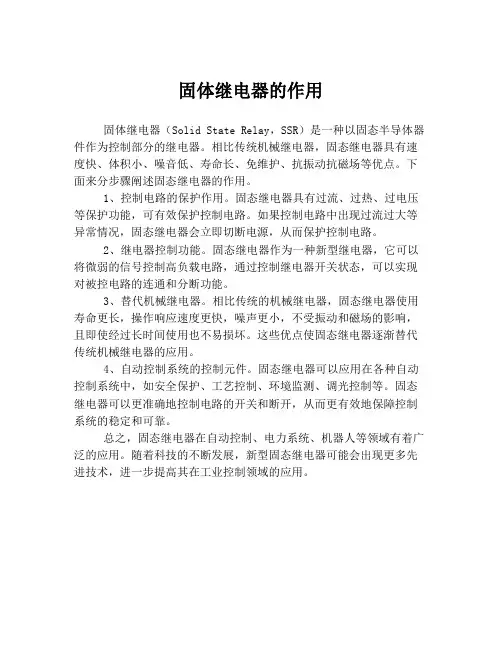

固体继电器的作用
固体继电器（Solid State Relay，SSR）是一种以固态半导体器件作为控制部分的继电器。

相比传统机械继电器，固态继电器具有速度快、体积小、噪音低、寿命长、免维护、抗振动抗磁场等优点。

下面来分步骤阐述固态继电器的作用。

1、控制电路的保护作用。

固态继电器具有过流、过热、过电压等保护功能，可有效保护控制电路。

如果控制电路中出现过流过大等异常情况，固态继电器会立即切断电源，从而保护控制电路。

2、继电器控制功能。

固态继电器作为一种新型继电器，它可以将微弱的信号控制高负载电路，通过控制继电器开关状态，可以实现对被控电路的连通和分断功能。

3、替代机械继电器。

相比传统的机械继电器，固态继电器使用寿命更长，操作响应速度更快，噪声更小，不受振动和磁场的影响，且即使经过长时间使用也不易损坏。

这些优点使固态继电器逐渐替代传统机械继电器的应用。

4、自动控制系统的控制元件。

固态继电器可以应用在各种自动控制系统中，如安全保护、工艺控制、环境监测、调光控制等。

固态继电器可以更准确地控制电路的开关和断开，从而更有效地保障控制系统的稳定和可靠。

总之，固态继电器在自动控制、电力系统、机器人等领域有着广泛的应用。

随着科技的不断发展，新型固态继电器可能会出现更多先进技术，进一步提高其在工业控制领域的应用。

固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。

与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。

其原理和应用电路如下。

原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。

光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。

当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。

应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。

其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。

输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。

2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。

例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。

3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。

将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。

4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。

因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。

总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。

它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。

通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。

固态继电器应用电路固态继电器是一种基于半导体器件的电气开关装置，常用于替代传统机械继电器，具有体积小、速度快、可靠性高等优点。

本文将介绍固态继电器的应用电路。

二、直流电路应用1. 直流电机控制固态继电器可用于直流电机的启停和调速控制。

通过控制继电器的输入端电压和电流，实现对电机的正向、反向旋转以及调速功能。

2. 直流照明控制利用固态继电器可以精确控制灯光亮度，实现照明调光功能。

通过调节继电器的输入信号，控制灯光的亮度变化，满足不同环境下的照明需求。

三、交流电路应用1. 温度控制固态继电器可以用于温度控制系统中，实现精确控制温度的目的。

通过控制继电器的输出电压和电流，调节加热元件的工作状态，实时监测并维持设定温度。

2. 交流电机控制固态继电器可广泛应用于交流电机的控制领域，如风机、水泵等。

通过继电器的开关功能，实现对电机的启停、正反转和调速控制，提高设备的工作效率和精确度。

四、光耦隔离应用1. 高压继电器控制固态继电器的光耦隔离功能可用于高压继电器的控制，减少传统继电器在开关高压信号时可能带来的电流冲击和干扰，提高系统的安全性和稳定性。

2. 逻辑电路隔离利用固态继电器的光耦隔离功能，可实现不同逻辑电路的隔离和互不干扰。

通过输入端的光敏器件将不同电路进行隔离，确保各逻辑电路互相独立工作，提高系统的可靠性。

通过以上的介绍，我们了解到固态继电器在直流电路和交流电路中的应用，以及光耦隔离方面的作用。

固态继电器以其稳定可靠的性能和小体积便于安装的特点，被广泛应用于工业控制、家电控制和电子设备等领域。

使用固态继电器能够提高系统的可靠性、精确度和安全性。

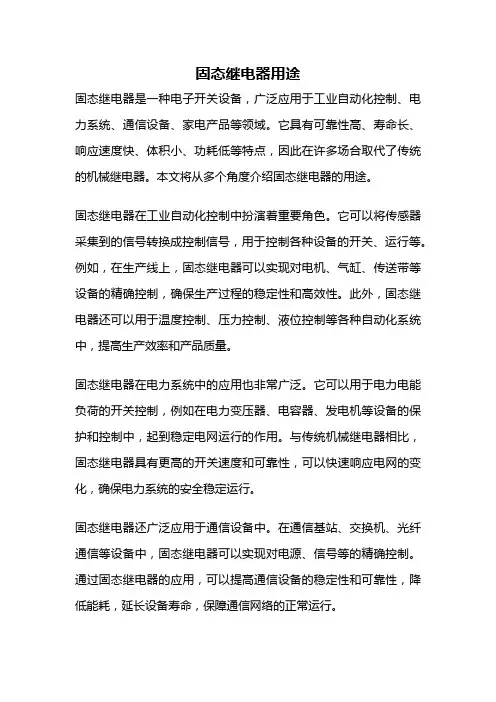

固态继电器用途固态继电器是一种电子开关设备，广泛应用于工业自动化控制、电力系统、通信设备、家电产品等领域。

它具有可靠性高、寿命长、响应速度快、体积小、功耗低等特点，因此在许多场合取代了传统的机械继电器。

本文将从多个角度介绍固态继电器的用途。

固态继电器在工业自动化控制中扮演着重要角色。

它可以将传感器采集到的信号转换成控制信号，用于控制各种设备的开关、运行等。

例如，在生产线上，固态继电器可以实现对电机、气缸、传送带等设备的精确控制，确保生产过程的稳定性和高效性。

此外，固态继电器还可以用于温度控制、压力控制、液位控制等各种自动化系统中，提高生产效率和产品质量。

固态继电器在电力系统中的应用也非常广泛。

它可以用于电力电能负荷的开关控制，例如在电力变压器、电容器、发电机等设备的保护和控制中，起到稳定电网运行的作用。

与传统机械继电器相比，固态继电器具有更高的开关速度和可靠性，可以快速响应电网的变化，确保电力系统的安全稳定运行。

固态继电器还广泛应用于通信设备中。

在通信基站、交换机、光纤通信等设备中，固态继电器可以实现对电源、信号等的精确控制。

通过固态继电器的应用，可以提高通信设备的稳定性和可靠性，降低能耗，延长设备寿命，保障通信网络的正常运行。

固态继电器还可以用于家电产品中。

在冰箱、空调、洗衣机等家电产品中，固态继电器可以实现对电源的控制，确保家电的正常运行。

与传统机械继电器相比，固态继电器不仅具有更高的可靠性和寿命，还可以减小体积，提高节能效果。

固态继电器的用途十分广泛，涵盖了工业自动化控制、电力系统、通信设备、家电产品等多个领域。

随着科技的发展和应用需求的增加，固态继电器的应用前景将更加广阔。

未来，固态继电器将继续发挥其优势，成为各个领域中不可或缺的重要组成部分。

固态继电器的应用电路1.引言1.1 概述固态继电器是一种使用半导体器件代替传统机械继电器的电子开关装置。

与传统继电器相比，固态继电器具有体积小、工作可靠、寿命长、响应速度快等优点。

固态继电器的应用电路广泛，涵盖了多个领域，例如工业自动化、家电控制、能源管理等。

在固态继电器的应用电路中，常用的电子元器件如可控硅、双向三极管、光电耦合器等发挥关键作用。

这些元器件可以实现电路的开关和控制功能，在保证稳定可靠工作的同时，提高了电路的效率和精度。

固态继电器的应用电路可以分为交流电路和直流电路两种。

在交流电路中，固态继电器能够实现对电压和电流的精确控制，可广泛应用于照明控制、电机控制以及加热控制等领域。

而在直流电路中，固态继电器可以实现电路的快速开关和保护，适用于电池管理、电子设备控制等应用。

正因为固态继电器具有这些优点和多种应用场景，它在现代电子领域中得到了广泛的应用。

随着科技的不断进步，固态继电器的应用将会更加智能化和多样化。

这些发展将进一步推动固态继电器在工业、家庭等领域的应用拓展，为我们的生活带来更多便利和创新。

1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织和框架进行介绍。

以下是对文章结构部分的一种可能的内容编写示例：文章结构：本文将围绕固态继电器的应用电路展开讨论，按照以下结构进行组织和阐述：第一部分是引言部分，包括概述、文章结构和目的。

在概述中，将介绍固态继电器的基本概念和作用，并提出该主题的重要性。

在文章结构部分，将简要介绍本文的整体组织结构和每个部分的内容概要。

在目的部分，将明确本文的主要目标，即探讨固态继电器在不同应用领域中的电路设计和应用方法。

第二部分是正文部分，主要包括固态继电器的基本原理和其优点以及应用领域的介绍。

在固态继电器的基本原理部分，将详细解释固态继电器的工作原理、结构和特点，以便读者对其基本工作原理有一个清晰的理解。

在固态继电器的优点和应用领域部分，将重点介绍固态继电器相对于传统继电器的优势，并列举一些固态继电器在各个领域中的常见应用场景。

固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。

它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。

本文将详细介绍固态继电器的工作原理以及常见的应用领域。

一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。

其主要由输入控制电路、功率放大器和输出控制电路组成。

1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。

2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。

3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。

通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。

固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。

当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。

反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。

二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。

此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。

2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。

由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。

3.光电控制：固态继电器可用于光电开关控制。

光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。

固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。

4.油压控制：固态继电器可用于对油压机械的控制。

通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。

5.电力控制：固态继电器可用于电力系统的控制和保护。

它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。
