固态继电器使用方法

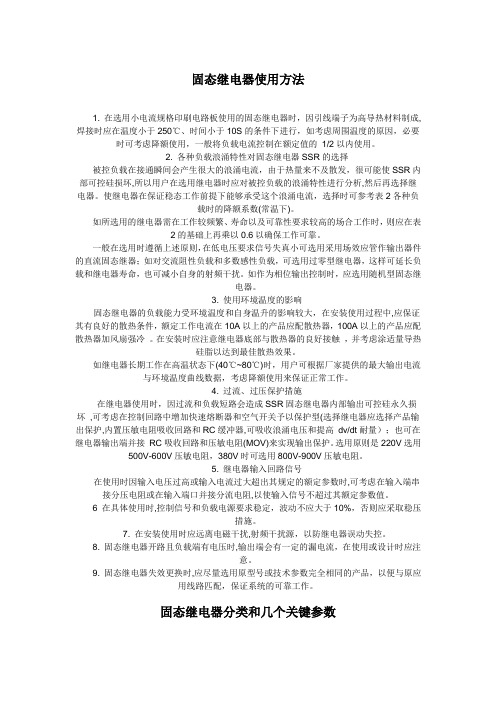

固态继电器使用方法1. 在选用小电流规格印刷电路板使用的固态继电器时，因引线端子为高导热材料制成,焊接时应在温度小于250℃、时间小于10S的条件下进行，如考虑周围温度的原因，必要时可考虑降额使用，一般将负载电流控制在额定值的1/2以内使用。
2. 各种负载浪涌特性对固态继电器SSR的选择被控负载在接通瞬间会产生很大的浪涌电流，由于热量来不及散发，很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪涌特性进行分析,然后再选择继电器。
使继电器在保证稳态工作前提下能够承受这个浪涌电流，选择时可参考表2各种负载时的降额系数(常温下)。
如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场合工作时，则应在表2的基础上再乘以0.6以确保工作可靠。
一般在选用时遵循上述原则，在低电压要求信号失真小可选用采用场效应管作输出器件的直流固态继器；如对交流阻性负载和多数感性负载，可选用过零型继电器，这样可延长负载和继电器寿命，也可减小自身的射频干扰。
如作为相位输出控制时，应选用随机型固态继电器。
3. 使用环境温度的影响固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中,应保证其有良好的散热条件，额定工作电流在10A以上的产品应配散热器，100A以上的产品应配散热器加风扇强冷。
在安装时应注意继电器底部与散热器的良好接触，并考虑涂适量导热硅脂以达到最佳散热效果。
如继电器长期工作在高温状态下(40℃~80℃)时，用户可根据厂家提供的最大输出电流与环境温度曲线数据，考虑降额使用来保证正常工作。
4. 过流、过压保护措施在继电器使用时，因过流和负载短路会造成SSR固态继电器内部输出可控硅永久损坏,可考虑在控制回路中增加快速熔断器和空气开关予以保护型(选择继电器应选择产品输出保护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高dv/dt耐量）；也可在继电器输出端并接RC吸收回路和压敏电阻(MOV)来实现输出保护。
卓一电子 ZYG-D4810固态继电器说明书
输 出 参 数
静态电压上升率： dVs/dt 100V/uS 额定负载电流： ≤10A（阻性） 浪涌电流： 10ms 700% 泄露电流：＜10mA 通断时间：＜11ms 绝缘电阻： 1000mΩ
其 它 参 数 全国免费客服热线：
介质耐压： 2500VAC 50Hz/min 工作环境温度： -20℃～80℃（无凝霜） 储存环境温度： -30℃～90℃ 状态指示： LED发光管 安装方式： 螺丝固定 重量： 约90克
全国免费客服热线：
400-601-8880
地址：上海市浦东新区航头路118号 电话：021-3375 0266 传真：021-3389 3668 h ttp:/法及 注 意事 项
1 .接 线 时要注意极性，以防接错，造成产品永久性损坏。 2 .多 个 固 态 继 电 器 输 入 端 可 以 串 联 和 并 联 使 用 ， 应 注 意 每 个 产 品 触 发 电 流 大 于 5 mA、关断电压小于1VDC。 3.为 防 止 负 载 短 路 或 过 流 、 过 压 导 致 产 品 永 久 性 损 坏 ， 应 考 虑 外 接 保 护 措 施 。 串接快速熔断保险丝（管）或空气开关等可以实现过流保护；产品已内置 RC吸 收 回 路 ， 还 可 以 通 过 外 接 压 敏 电 阻 ， 提 高 过 压 保 护 的 效 果 ， 一 般 负 载 电 压 为220 V时 可 选 用470～620 V的 压 敏 电 阻 ， 负 载 电 压 为380 V时 可 选 用 6 8 0 V～820 V压敏电阻。 4.产 品 内 置 RC吸 收 回 路 ， 固 态 继 电 器 输 出 端 关 断 时 ， 仍 有 一 定 的 漏 电 流 输 出 ， 在 使 用 或 设 计 时 请 注 意 。 如10 A产 品 一 般 对5 W以 上 的 功 率 负 载 基 本 无 影 响 ，60 A产 品 一 般 对25 W以 上 的 功 率 负 载 基 本 无 影 响 ， 感 性 负 载 较 大 场 合 应 用时还需在外部再并联RC吸收回路，保护产品。 5.注 意 现 场 环 境 温 度 ， 温 度 过 低 时 应 先 暖 机 后 在 启 动 ， 若 长 时 间 在 低 温 条 件
固态继电器说明书(一)
固态继电器说明书(一）目录一、单相交流固态继电器SSR-D系列 (2)二、三相交流固态继电器SSR-3D系列 (6)三、R系列固态调压器SSR-R系列 (6)四、产品的分类及选择 (7)五、器件的发热及散热器的选择 (8)中国·杭州国晶电子科技有限公司CHIAN HANGZHOU GUOJING ELECTRON SCIENCE AND TECHNOLOGY CO.，LTD.一、单相交流固态继电器1、概述固态继电器英文名名称为Solid State Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件。
单相SSR为四端有源器件，其中其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
一般情况下，万用表不能判别SSR的好坏，正确的方法采用图1-2的测试电路：当输入电流为零时，电压表测出的电压为电网电压，电灯不亮（灯泡功率须25W以上）；当输入电流达到一定值以后，电灯亮，电压表测出的电压为SSR导通压降（在2V以下）。
（请初次使用者务必注意：因SSR内部有RC回路而带来漏电流(≤10mA)，因此不能等同于普通触点式的继电器、接触器,如果需要漏电流≤1mA的固态继电器产品，请订货时事先说明。
请参考后面的注意事项）。
SSR优缺点固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
SSR的使用场合固体继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

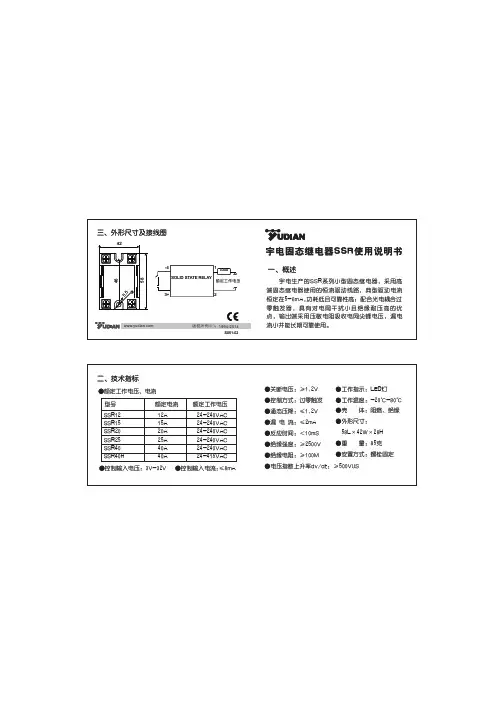

宇电固态继电器SSR使用说明书
●电压指数上升率dv/dt：≥500VUS
二、技术指标
●额பைடு நூலகம்工作电压、电流
型号
额定电流 额定工作电压
SSR12 SSR15 SSR20 SSR25 SSR40 SSR40H
12A
24-240VAC
15A
24-240VAC
20A
24-240VAC
25A
24-240VAC
40A
24-240VAC
40A
24-415VAC
●控制输入电压：3V-32V ●控制输入电流:≤8mA
●关断电压：≥1.2V
●工作指示: LED灯
●控制方式: 过零触发 ●工作温度：-20℃-80℃
●通态压降：≤1.2V
●壳 体：阻燃、绝缘
●漏 电 流：≤2mA
●外形尺寸：
●反应时间：＜10mS
58L×42W×26H
●绝缘强度: ≥2500V ●重 量：85克
●绝缘电阻: ≥100M
●安置方式：螺栓固定
三、外形尺寸及接线图
42
46 5.5
58
-4
1
LOAD
SOLID STATE RELAY 额定工作电压
3+
2
版 权 所 有 (c )： 1994-2014 S051-02
宇电固态继电器SSR使用说明书
一、概述
宇电生产的SSR系列小型固态继电器，采用高 端固态继电器使用的恒流驱动线路，典型驱动电流 恒定在5-6mA,功耗低且可靠性高；配合光电耦合过 零触发器，具有对电网干扰小且绝缘耐压高的优 点，输出端采用压敏电阻吸收电网尖蜂电压，漏电 流小并能长期可靠使用。
固态继电器使用方法

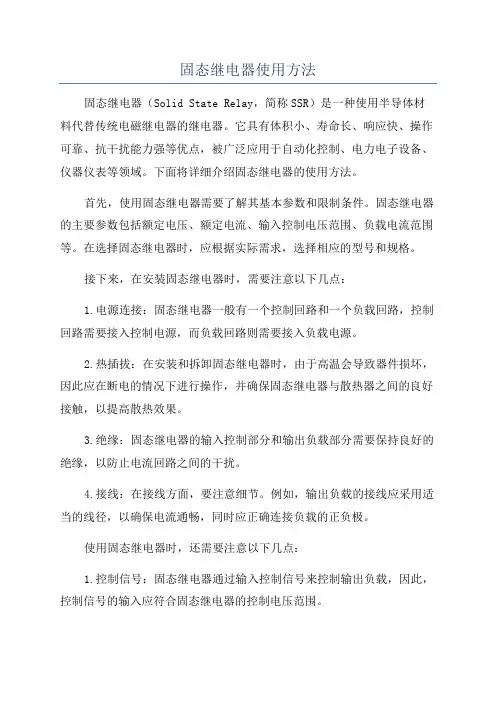

固态继电器使用方法固态继电器（Solid State Relay，简称SSR）是一种使用半导体材料代替传统电磁继电器的继电器。
它具有体积小、寿命长、响应快、操作可靠、抗干扰能力强等优点，被广泛应用于自动化控制、电力电子设备、仪器仪表等领域。
下面将详细介绍固态继电器的使用方法。
首先，使用固态继电器需要了解其基本参数和限制条件。
固态继电器的主要参数包括额定电压、额定电流、输入控制电压范围、负载电流范围等。
在选择固态继电器时，应根据实际需求，选择相应的型号和规格。
接下来，在安装固态继电器时，需要注意以下几点：1.电源连接：固态继电器一般有一个控制回路和一个负载回路，控制回路需要接入控制电源，而负载回路则需要接入负载电源。
2.热插拔：在安装和拆卸固态继电器时，由于高温会导致器件损坏，因此应在断电的情况下进行操作，并确保固态继电器与散热器之间的良好接触，以提高散热效果。
3.绝缘：固态继电器的输入控制部分和输出负载部分需要保持良好的绝缘，以防止电流回路之间的干扰。
4.接线：在接线方面，要注意细节。
例如，输出负载的接线应采用适当的线径，以确保电流通畅，同时应正确连接负载的正负极。
使用固态继电器时，还需要注意以下几点：1.控制信号：固态继电器通过输入控制信号来控制输出负载，因此，控制信号的输入应符合固态继电器的控制电压范围。
2.负载选择：根据实际情况选择适合的负载接入固态继电器。
固态继电器的负载回路可以接入电阻性负载、电感性负载、电容性负载、电磁阀等不同类型的负载。
3.预热时间：固态继电器在刚开始工作时，由于内部电路需要预热，因此会有一个预热时间。
在进行高频率开关操作时，应注意延长预热时间，以保证固态继电器的稳定性。
4.温度控制：由于固态继电器在工作过程中会产生一定的热量，因此在选择安装位置时，应注意环境温度的限制。
同时，可以根据实际需要，选择合适的散热措施，以提高固态继电器的散热效果。
总结起来，固态继电器的使用方法主要包括了解基本参数和限制条件、正确安装和拆卸、细致接线、控制信号输入、负载选择、注意预热时间和温度控制。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法一、工作原理固态继电器是一种电子开关设备，采用半导体器件代替传统的机械继电器。
它主要由一个输入控制端和一个输出控制端组成，实现对电路的开关控制。
固态继电器的工作原理是通过控制输入端的电信号来操纵半导体器件中的电阻变化，从而实现开关的控制。
当输入信号为高电平时，固态继电器闭合；当输入信号为低电平时，固态继电器断开。
固态继电器的优点包括速度快、寿命长、抗干扰能力强等。
但是也需要注意其承受电流和工作环境温度范围，以免损坏器件或影响其正常工作。
二、接线使用方法1.接线须知–在接线之前，务必断开电源，以确保安全。
–根据固态继电器的额定工作电压和电流来选择合适的继电器。
–注意接线时的极性，不要接反。
2.接线步骤–将固态继电器的输入端（控制端）与控制信号源相连，输入端一般标有“+”和“-”，“+”为高电平输入，“-”为低电平输入。
–将固态继电器的输出端与需要控制的电路或设备相连，输出端也有极性标记，请注意连接方式。
–接通电源，根据需要的信号输入调整控制信号，固态继电器即可实现开关控制。
3.注意事项–接线时不要使固态继电器承受超过额定电流或电压的信号，以免损坏。
–在高温环境下使用固态继电器时，注意散热问题，避免过热影响继电器的正常工作。
4.示范接线图控制信号源 ------------------- 输入端（+）||——固态继电器|输出端（+）————————需要控制的设备三、总结固态继电器是一种应用广泛的电子开关设备，其工作原理简单清晰，接线使用也相对便捷。
正确理解固态继电器的工作原理和合理接线使用，可以更好地实现对电路的控制。
在真实工程应用中，根据具体场景和需求合理选择固态继电器，并按照规范接线使用，可确保设备的安全可靠性和稳定性。
单相交流固态继电器使用说明.

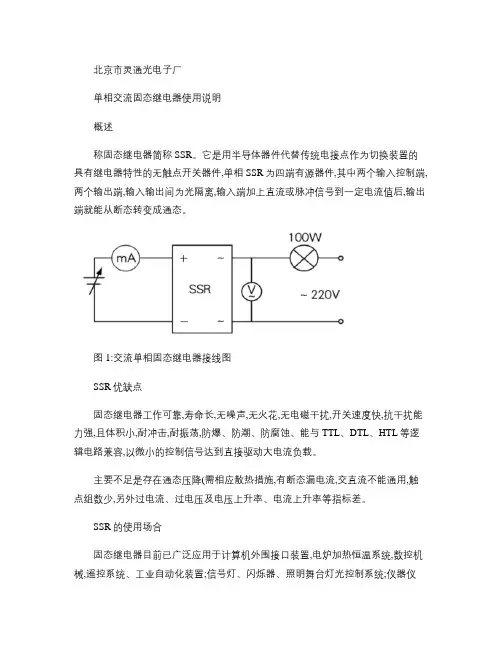

北京市灵通光电子厂单相交流固态继电器使用说明概述称固态继电器简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
图1:交流单相固态继电器接线图SSR优缺点固态继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降(需相应散热措施,有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。
SSR的使用场合固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
SSR的分类交流固态继电器按开关方式分有电压过零导通型(Z型和随机导通型(P型;按输出开关元件分有双向可控硅输出型(普通型和单向可控硅反并联型(增强型;过零型与随机型SSR的区别当输入端施加有效的控制信号时,随机型SSR输出端立即导通,而过零型SSR则要等到负载电压过零区域(约±15V时才开启导通。
当输入端撤消控制信号后,过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
固体继电器的使用指南

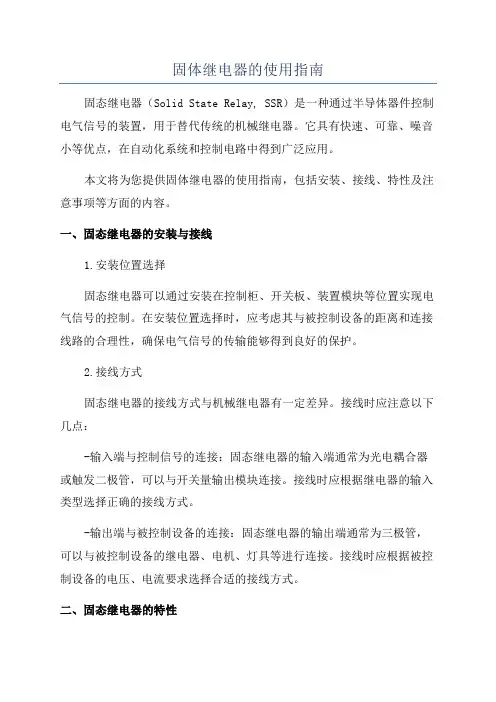

固体继电器的使用指南固态继电器（Solid State Relay, SSR）是一种通过半导体器件控制电气信号的装置，用于替代传统的机械继电器。
它具有快速、可靠、噪音小等优点，在自动化系统和控制电路中得到广泛应用。
本文将为您提供固体继电器的使用指南，包括安装、接线、特性及注意事项等方面的内容。
一、固态继电器的安装与接线1.安装位置选择固态继电器可以通过安装在控制柜、开关板、装置模块等位置实现电气信号的控制。
在安装位置选择时，应考虑其与被控制设备的距离和连接线路的合理性，确保电气信号的传输能够得到良好的保护。
2.接线方式固态继电器的接线方式与机械继电器有一定差异。
接线时应注意以下几点：-输入端与控制信号的连接：固态继电器的输入端通常为光电耦合器或触发二极管，可以与开关量输出模块连接。
接线时应根据继电器的输入类型选择正确的接线方式。
-输出端与被控制设备的连接：固态继电器的输出端通常为三极管，可以与被控制设备的继电器、电机、灯具等进行连接。
接线时应根据被控制设备的电压、电流要求选择合适的接线方式。
二、固态继电器的特性1.输入控制特性固态继电器的输入控制特性决定了其与控制电路的匹配问题。
主要包括以下几个方面：-输入控制电压：固态继电器的输入端通常为直流或交流信号，需要与控制电路的输出信号匹配。
-输入控制电流：固态继电器的输入端通常有一定的工作电流范围，需要确保控制电路的输出电流在此范围内。
-输入控制方式：固态继电器的输入端通常有电压输入和电流输入两种方式，需要根据实际控制信号的特性选择合适的继电器。
2.输出特性固态继电器的输出特性决定了其与被控制设备的匹配问题。
主要包括以下几个方面：-输出电压：固态继电器的输出端通常有一定的额定电压范围，需要与被控制设备的电压要求匹配。
-输出电流：固态继电器的输出端通常有一定的额定电流范围，需要确保被控制设备的电流在此范围内。
-输出类型：固态继电器的输出端可以是交流输出或直流输出，需要根据被控制设备的特性选择合适的继电器类型。
固态继电器的优缺点与使用指南

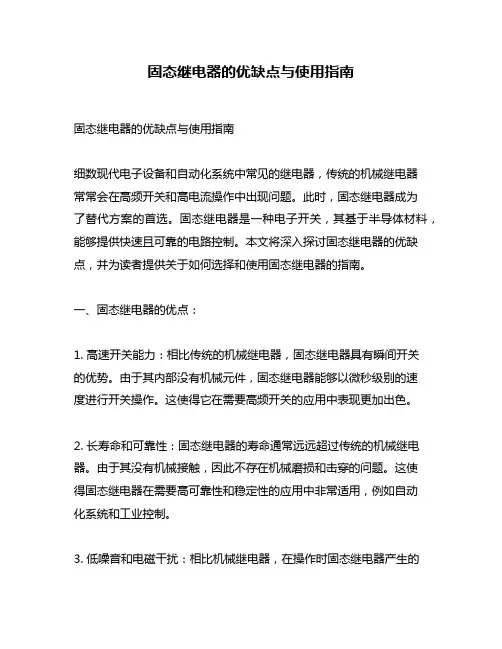

固态继电器的优缺点与使用指南固态继电器的优缺点与使用指南细数现代电子设备和自动化系统中常见的继电器，传统的机械继电器常常会在高频开关和高电流操作中出现问题。
此时，固态继电器成为了替代方案的首选。
固态继电器是一种电子开关，其基于半导体材料，能够提供快速且可靠的电路控制。
本文将深入探讨固态继电器的优缺点，并为读者提供关于如何选择和使用固态继电器的指南。
一、固态继电器的优点：1. 高速开关能力：相比传统的机械继电器，固态继电器具有瞬间开关的优势。
由于其内部没有机械元件，固态继电器能够以微秒级别的速度进行开关操作。
这使得它在需要高频开关的应用中表现更加出色。
2. 长寿命和可靠性：固态继电器的寿命通常远远超过传统的机械继电器。
由于其没有机械接触，因此不存在机械磨损和击穿的问题。
这使得固态继电器在需要高可靠性和稳定性的应用中非常适用，例如自动化系统和工业控制。
3. 低噪音和电磁干扰：相比机械继电器，在操作时固态继电器产生的噪音和电磁干扰更低。
这对某些对电磁兼容性要求较高的应用非常重要，例如医疗设备和通信系统。
4. 尺寸小巧：固态继电器通常采用半导体材料，使其尺寸更小、体积更小。
这使得它们在空间受限的应用中具有优势，例如集成电路板和电子设备。
5. 低功耗：相比传统继电器，固态继电器具有更低的功耗。
这不仅减少了耗电量，还降低了系统的温度和能源成本。
二、固态继电器的缺点：1. 价格较高：由于固态继电器采用了半导体材料和先进的制造工艺，其成本通常高于传统继电器。
这在一些成本敏感的应用中可能是一个考虑因素。
2. 散热要求较高：固态继电器在高负载和长时间运行时会产生一定的热量。
在选择固态继电器时需要考虑其散热能力，以确保其工作在安全温度范围内。
三、固态继电器使用指南：1. 了解负载要求：在选择固态继电器之前，首先需要了解负载的电流和电压要求。
确保选择的固态继电器能够满足负载的工作条件，并具备足够的余量。
2. 注意电流和功率特性：固态继电器在操作中要考虑其最大允许电流和功率。
固态继电器接线方法
固态继电器接线方法今天就来好好唠唠固态继电器的接线方法。
这固态继电器啊，在很多地方都能派上大用场。
不过呢，要想让它好好发挥作用，这接线可得整明白喽。
咱得认识一下固态继电器都有啥部分。
固态继电器有输入端和输出端。
输入端呢，就是用来接收控制信号的，输出端呢，就是连接负载的地方。
就好比一个开关，输入端就是那个控制开关的按钮，输出端就是被开关控制的电器。
那咱先说说输入端的接线。
输入端通常有两个接线端子，一个是正极，一个是负极。
这就跟咱平时用的电池似的，有正负极之分。
在接线的时候呢，一定要搞清楚控制信号的正负极，千万别接反了。
要是接反了，那固态继电器可就不听话了，说不定还会出啥毛病呢。
控制信号可以是直流信号，也可以是交流信号。
如果是直流信号，那就比较简单了，直接把正极接到输入端的正极端子上，负极接到负极端子上就行。
要是交流信号呢，那就得稍微注意一下了。
交流信号有个频率问题，不同的固态继电器对交流信号的频率要求可能不一样。
所以在接交流信号之前，一定要看看固态继电器的说明书，看看它能接受的交流信号频率是多少。
要是频率不对，那固态继电器也可能不好使。
接好了输入端，咱再来看看输出端的接线。
输出端也有两个接线端子，一个是负载的正极，一个是负载的负极。
同样，也要搞清楚负载的正负极，千万别接反了。
负载可以是各种各样的电器，比如灯泡、电机、加热器等等。
在接线的时候，要根据负载的功率大小选择合适的导线。
如果负载功率比较大，那导线就得粗一点，不然导线会发热，甚至可能会烧坏。
还有啊，在接线的时候，一定要把导线接牢固了。
不能松松垮垮的，不然接触不良，也会影响固态继电器的正常工作。
可以用螺丝刀把接线端子上的螺丝拧紧，确保导线不会松动。
固态继电器在工作的时候会发热，所以要注意散热问题。
如果固态继电器安装在一个密闭的空间里，那就要考虑加个散热片或者风扇，不然温度太高，固态继电器可能会损坏。
最后啊，咱再说说一些注意事项。
在接线之前，一定要把电源关掉，千万别带电操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

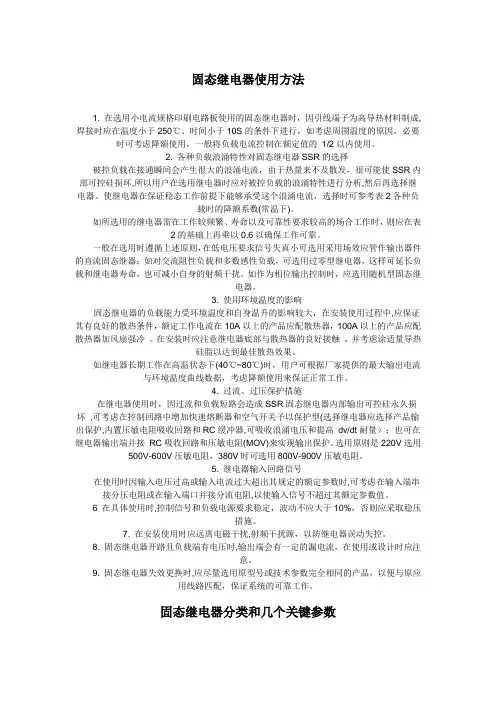

固态继电器使用方法1. 在选用小电流规格印刷电路板使用的固态继电器时，因引线端子为高导热材料制成 焊接时应在温度小于 250 C 、时间小于10S 的条件下进行，如考虑周围温度的原因，必要时可考虑降额使用，一般将负载电流控制在额定值的2.各种负载浪涌特性对固态继电器SSR 的选择被控负载在接通瞬间会产生很大的浪涌电流，由于热量来不及散发，很可能使部可控硅损坏，所以用户在选用继电器时应对被控负载的浪涌特性进行分析 电器。
使继电器在保证稳态工作前提下能够承受这个浪涌电流，选择时可参考表 载时的降额系数(常温下)。
如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场合工作时，2的基础上再乘以 0.6以确保工作可靠。
一般在选用时遵循上述原则， 在低电压要求信号失真小可选用采用场效应管作输出器件的直流固态继器；如对交流阻性负载和多数感性负载， 可选用过零型继电器，这样可延长负载和继电器寿命，也可减小自身的射频干扰。
如作为相位输出控制时， 应选用随机型固态继电器。
3. 使用环境温度的影响固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中 ，应保证其有良好的散热条件，额定工作电流在10A 以上的产品应配散热器，100A 以上的产品应配散热器加风扇强冷 。
在安装时应注意继电器底部与散热器的良好接触，并考虑涂适量导热硅脂以达到最佳散热效果。
如继电器长期工作在高温状态下(40 C ~80 C )时，用户可根据厂家提供的最大输出电流 与环境温度曲线数据，考虑降额使用来保证正常工作。
4. 过流、过压保护措施在继电器使用时，因过流和负载短路会造成SSR 固态继电器内部输出可控硅永久损坏，可考虑在控制回路中增加快速熔断器和空气开关予以保护型 (选择继电器应选择产品输出保护，内置压敏电阻吸收回路和RC 缓冲器，可吸收浪涌电压和提高dv/dt 耐量)；也可在继电器输出端并接 RC 吸收回路和压敏电阻(MOV)来实现输出保护。
选用原则是220V 选用500V-600V 压敏电阻，380V 时可选用800V-900V 压敏电阻。
5. 继电器输入回路信号在使用时因输入电压过高或输入电流过大超出其规定的额定参数时 ，可考虑在输入端串 接分压电阻或在输入端口并接分流电阻，以使输入信号不超过其额定参数值。
6在具体使用时，控制信号和负载电源要求稳定，波动不应大于10%，否则应采取稳压措施。
7. 在安装使用时应远离电磁干扰 ，射频干扰源，以防继电器误动失控。
8. 固态继电器开路且负载端有电压时，输出端会有一定的漏电流，在使用或设计时应注意。
9. 固态继电器失效更换时，应尽量选用原型号或技术参数完全相同的产品，以便与原应用线路匹配，保证系统的可靠工作。
固态继电器分类和几个关键参数1/2以内使用。
SSR 内，然后再选择继2各种负则应在表时间：2009-9-17 11:43:56 点击：317根据固态继电器的输出方式不同，我们一般把固态分为:过零型交流固态继电器随机型交流固态继电器峰值型交流固态继电器直流固态继电器模拟量调节模块SSR的选择为了给某一实际的运用确定出适当的SSR，重要的是要考虑以下几点要求:负载电压一交流或直流Z负载电流一最大和最小电流入负载类型-阻性、感性或容性A控制电压一交流或直流Z环境温度-在降低定额值和散热片计算时需要入安装方式—PCB、面板或DIN A导轨安装国际认证一UL、CSA、VDE、TUV等等兀在许多情况下，负载功率将限定SSR是采用PCB、面板或是DIN导轨安装，在大于5 —7A的负载时，一定需要采用散热方法来去除SSR本身的发热量。
SSR的负载电压通常是指加至SSR输出端的稳态电压。
而瞬态电压则是指SSR输出端可以承受的最大电压。
在使用中，一定要保证加至SSR输出端的最大峰值电压低于SSR的瞬态电压值。
在切换交流感性负载、单相电机和三相电机负载，或给这些电路上电时，SSR输出端可能出现两倍于电源电压峰值的电压。
对于此类负载，选型时应给固态继电器的输出电压留出一定余量。
SSR的输出电流通常是指流经SSR输出端的稳态电流。
但是由于感性负载、容性负载引起的浪涌电流问题以及电源自身的浪涌电流问题，在选型时应当给固态继电器的输出电流留出定余量。
对于感性负载和容性负载，当交流固态继电器在关断时，有较大的dv/dt （电压指数上升率）加至继电器输出端，为此应选用dv/dt较高的固态继电器。
固态继电器时间：2009-6-22 0:10:39 点击：506摘要：阐述了固态继电器的原理、结构、特点及交流直流固态继电器的适用范围，并针对交流固态继电器，提出了根据它的几个关键参数来合理选择固态继电器的方法、设计上需要注意的一些问题以及给出了相应与计算机驳接的接口电路。
应用电路在关键词：固态继电器的原理固态继电器的结构固态继电器的特点固态继电器的应用固态继电器（SOLIDSTATE RELAYS ），简写成“SSR,是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为无触点开关”,它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。
、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类, 的开关，不能混用。
它们分别在交流或直流电源上做负载下面以交流型的SSR为例来说明它的工作原理，图部件①-④构成交流SSR的主体，从整体上看，SSR 端（C和D），是一种四端器件。
1是它的工作原理框图，图1中的只有两个输入端（A和B）及两个输出直流型的SSR 与交流型的SSR 相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。
不过，直流型SSR 在使用时应注意：①负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只二极管，极性如图 所示，二极管的电流应等于工作电流，电压应大于工作电压的4倍。
②SSR 工作时应尽量把它靠近负载，其输出引线应满足负荷电流的需要。
③使用电源属经交流降压整流所得的， 其滤波电解电容应足够大。
Ilf SSR图4给出了几种国内、外常见的 SSR 的外形。
工作时只要在A 、B 上加上一定的控制信号，就可以控制 C 、D 两端之间的 通”和断”实现 开关”的功能，其中耦合电路的功能是为 A 、B 端输入的控制信号提供一个输入 /输出端 之间的通道，但又在电气上断开 SSR 中输入端和输出端之间的（电）联系， 以防止输出 端对输入端的影响，耦合电路用的元件是 光耦合器”它动作灵敏、响应速度高、输入 /输出 端间的绝缘（耐压）等级高；由于输入端的负载是发光二极管，这使 SSR 的输入端很容易 做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受 平控制。
触发电路的功能是产生合乎要求的触发信号， 驱动开关电路④工作， “1与“0勺逻辑电 但由于开关电 路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设零控制电路”所谓 过零”是指，当加入控制信号，交流电压过零时, SSR 即为通态；而当 断开控制信号后，SSR 要等待交流电的正半周与负半周的交界点（零电位）时, 断态。
这种设计能防止高次谐波的干扰和对电网的污染。
SSR 才为 吸收电路是为防止从电源中传来的 尖峰、浪涌（电压）对开关器件双向可控硅管的冲击和干扰 是用“R'串联吸收电路或非线性电阻（压敏电阻器）。
图 电原理图。
（甚至误动作）而设计的，一般 2是一种典型的交流型 SSR 的二、固态继电器的特点“MER ）。
SSR 由于是全固态电子元件组成，与MER 相比，也没有任何机械动作；SSR 由电路的工作状态变换实现点，所以它有一系列 MER 不具备的优点，即工作高可靠、长寿命（有资料表明关次数可达108-109次，比一般 MER 的106高几百倍）；无动作噪声；耐振耐机械冲击； 安装位置无限制；很容易用绝缘防水材料灌封做成全密封形式，而且具有良好的防潮防霉防腐性能；在防爆和防止臭氧污染方面的性能也极佳。
这些特点使SSR 可在军事（如飞行器、火炮、舰船、车载武器系统）、化工、井下采煤和各种工业民用电控设备的应用中大显身手， 具有超越MER 的技术优势。
交流型SSR 由于采用过零触发技术，因而可以使 SSR 安全地用在计算机输出接口上,不必为在接口上采用 MER 而产生的一系列对计算机的干扰而烦恼。
此外，SSR 还有能承受在数值上可达额定电流十倍左右的浪涌电流的特点。
三、主要参数与选用功率固态继电器的特性参数包括输入和输出参数，下面以北京科通继电器总厂生产的GX-10F 继电器为例，列出输入、输出参数，详见表 1,根据输入电压参数值大小，可确定 工作电压大小。
如采用TTL 或CMOS 等逻辑电平控制时， 最好采用有足够带载能力的低电平驱动，并尽可能使“0电平低于0.8 V 。
如在噪声很强的环境下工作，不能选用通、断电压值相差小的产品，必需选用通、断电压值相差大的产品，（如选接通电压为8 V 或12 V 的SSR 成功地实现了弱信号（Vsr ）对强电（输出端负载电压） 应用，使控制信号所需的功率极低（约十余毫瓦就可正常工作）， 与TTL 、HTL 、CMOS 等常用集成电路兼容，可以实现直接联接。
设备等方面得到广泛应用。
在相当程度上可取代传统的的控制。
由于光耦合器的而且Vsr 所需的工作电平这使SSR 在数控和自控线圈一簧片触点式”继电器（简称它没有任何可动的机械部件，工作中 通”和断”的开关功能，没有电接触SSR 的开产品）这样不会因噪声干扰而造成控制失灵。
输出参数的项目较多，现对主要几个参数说明如下:1、额定输入电压它是指定条件下能承受的稳态阻性负载的最大允许电压有效值。
如果受控负载是非稳态或非阻性的，必需考虑所选产品是否能承受工作状态或条件变化时（冷热转换、静动转换、感应电势、瞬态峰值电压、变化周期等）选额定输出电压必须大于两倍电源电压值，源电压峰值的两倍。
如在电源电压为交流选用额定电压为400V —600V的SSR产品；但对于频繁启动的单相或三相电机负载，建议选用额定电压为660V —800V的SSR产品。
2、额定输出电流和浪涌电流所产生的最大合成电压。
例如负载为感性时，所而且所选产品的阻断（击穿）电压应高于负载电220V、一般的小功率非阻性负载的情况下，建议额定输出电流是指在给定条件下（环境温度、额定电压、功率因素、有无散热器等）所 能承受的电流最大的有效值。
一般生产厂家都提供热降额曲线。
如周围温度上升，应按曲线 作降额使用。
