工件的夹紧与夹具设计

  • 格式：ppt
  • 大小：3.32 MB
  • 文档页数：44

下载文档原格式

  / 44

合集下载

第三章-工件在夹具中的夹紧

第三章-工件在夹具中的夹紧

2．液压夹紧
液压夹紧是利用液压油为工作介质来传力的 一种装置。它与气动夹紧比较，具有夹紧力稳定、 吸收振动能力强等优点，但结构比较复杂、制造 成本高，因此适用于大量生产。液压夹紧的传动 系统与普通气压系统类似。
3、气-液组合夹紧
气-液组合夹紧的动力源为压缩空气，但要使用 特殊的增压器，比气动夹紧装置复杂。它的工作原理 如图所示，压缩空气进入气缸1的右腔，推动增压器 活塞3左移，活塞杆4随之在增压缸2内左移。因活塞 杆4的作用面积小，使增压缸2和工作缸5内的油压得 到增加，并推动工作缸中的活塞6上抬，将工件夹紧。
削扭矩M 将使工件绕中心旋转，当钻头的刃带进入切削时，
产生的钻削扭矩最大，此时应为工件夹紧的最不利情况。
2.按静力平衡原理列出平衡式并计算夹紧力W
由图可知，钻削扭矩M有使工件产生转动的趋势，这 需要由夹紧力W在夹紧点所产生的摩擦阻力矩及由钻削力P 和夹紧力W所产生的支承反力在工件和定位面间产生的摩 擦阻力矩相平衡，即有平衡式：
升角：是工件上受压面与旋转半径的法线行 程的夹角。从几何关系可知，它是由转轴中心O点 和偏心几何中心C点，分别与夹紧点的连线所形成 的夹角。
P
max
e r
2）圆偏心夹紧的自锁条件
P点夹紧时能自锁，则可保证其余各点均可自锁
自锁条件 αmax ≤ 1 + 2
1-圆偏心轮与工件处的摩擦角。 2-圆偏心轮与转轴处的摩擦角。 tgαmax ≤ tg e/r ≤ , 取μ=0.1~0.15,
M / Q/ l
/
QL Q/ l
M M/
Q/ Q L l
N N
H1
H2 F1
F2
W
W
Q// H2 F2 W H1

第四章第5节工件的夹紧及夹紧装置 (2)

第四章第5节工件的夹紧及夹紧装置 (2)

3. 夹紧力的大小
夹紧力的大小可根据切削力和工件重力的大小、 方向和相互位置关系具体计算。为安全起见，计算 出的夹紧力应乘以安全系数K，故实际夹紧力一般比 理论计算值大2～3倍。
进行夹紧力计算时，通常将夹具和工件看做一 刚性系统，以简化计算。根据工件在切削力、夹紧 力(重型工件要考虑重力，高速时要考虑惯性力)作用 下处于静力平衡，列出静力平衡方程式，即可算出
的原始夹紧行程增加的倍数等于夹紧力的增力倍
数，即夹紧行程增大多少倍，夹紧力就增加多少
倍。
0.017455 0.052408 0.087489
0.12278 0.15838 0.19438
0.23087 0.26795 0.30573
0.34433
2、选用斜楔夹紧工件时，只要升角 取得合适， 就能实现夹紧机构的自锁。
3. 偏心夹紧机构是由偏心件作为夹紧元件，直接 夹紧或与其他元件组合实现对工件的夹紧。常用的
图3-35是一种常见的偏心轮—压板夹紧机构。 当顺时针转动手柄使偏心轮绕轴转动时， 偏心轮的 圆柱面紧压在垫板上，由于垫板的反作用力，使偏 心轮上移，同时抬起压板右端，而左端下压夹紧工
图3-35 偏心轮—压板夹紧机构
斜楔夹紧机构受力分析
夹紧力 Fc 是由作用在斜楔上的外力 Fe,x 产生的。
工件对它的反作用力 Fr1 和由此引起的摩 擦力 Ff1 、夹具体对它的反作用力 Fr2 和 由此引起的摩擦力 Ff 2 。
夹紧时，存在如下关系 考虑X方向上的受力平衡
将上述参数代入上式，可得斜楔所产生的夹紧力
由上式得如下结论
图3-43 先定位后夹紧联动机构
图3-43 先定位后夹紧联动机构
(2) 夹紧与移动压板联动机构。 如图3-44所示，逆时针扳动手柄，先是拨销1拨 动压板2上的螺钉3，使压板左移到夹紧位置，继续 逆时针扳动手柄，偏心轮5顶起压板夹紧工件。松开 时，顺时针扳动手柄，偏心轮5的作用先松开工件， 继而拨销1拨动螺钉4

定位、夹紧、夹具设计步骤

定位、夹紧、夹具设计步骤

因此，按照工件加工要求确定工件必须限制 的自由度数是工件定位中应解决的首要问题。
四、定位的分类
四、定位的分类 1、完全定位
大端面限制: X 方向的移动自由度 Y、Z的转动自由度 短销限制: Y、Z方向的移动自由度
防转销限制: X 方向转动自由度
四、定位的分类 1、完全定位 完全定位的概念: 六个自由度均被限制的定位方式称为完全定位。
夹紧和定位是两个概念
第六节：六点定位原则和定位基准的选择 一、六点定位原则：
一、六点定位原则：
六点定位原理 是指用六个适 当分布支承点来 分别限制工件的 六个自由度，从 而使工件在空间 得到确定定位的 方法。
六点定位原理的两点说明 1、六点支承点必须适当分布
三个支承点在一直线上， 没有限制三个自由度
四、定位的分类 3、过定位
重复限制: Y、Z 方向转动自由度
夹持较长卡盘相关于套筒限制: Y、Z方向的移动自由度 Y、Z的转动自由度
一夹一顶 夹持部分较长
顶尖限制: Y、Z 方向转动自由度
四、定位的分类 3、过定位的概念：
某一个自由度同时由多于一个的定位元件来 限制，这种定位方式称为过定位。
四、定位的分类 举一反三 考考你
欢迎大家学习机制工艺课
上节课 回顾
一、工件定位的概念： 定位 在加工前，先确定工件在工艺系统中的正确位置。
实际加工中，只要考虑作为设计基准的点、 线、面 是否在工艺系统中占有正确的位置。
上节课 回顾
二、定位与夹紧： 夹紧 在加工过程中，为防止工件在切削力、重力、惯性 力等的作用下发生位移或振动，以免破坏工件定位。
（3）自位支承：定位支承点的位置随工件定 位基准位置变化而自动与之适应的定位元件， 称为自位支承。 自位支承一般只起一个定位支承点的作用。

第三章 工件的夹紧及夹紧装置(夹具设计)

第三章 工件的夹紧及夹紧装置(夹具设计)
2.偏心夹紧机构-夹紧特点 圆偏心夹紧机构结构简单，操作方便，动作迅
速，但自锁能力较差，增力比小，（取决于L/ρ的 比值）。常用在切削平稳且切削力不大的场合。
机械学院
第二节 基本夹紧机构
2.偏心夹紧机构-适用范围
几种常见偏心夹紧机构
机械学院
第二节 基本夹紧机构
3.螺旋夹紧机构-分类
直接夹紧式螺旋夹紧机构：拉紧式和压紧式 移动压板式螺旋夹紧机构：支点式和内嵌式 铰链压板式螺旋夹紧机构：遮盖式、杠杆式、翻转式、联动式 可拆卸压板式螺旋夹紧机构：直拆式和旋拆式
机械学院
移动式压板端面偏心轮夹紧机构
移动式压板端面偏心轮夹紧机构：主要由两个端面凸轮在不同的旋 转角度上产生的轴向位移来实现夹紧动作。它的结构简单、紧凑， 占用空间小，操作方便，但自锁性能差一些，因此，其夹紧行程受 到一定限制。
机械学院
转动式压板端面偏心轮夹紧机构
转动式压板端面偏心轮夹紧机构：主要由端面凸轮和滑动杆在转动 一定角度时产生的位移来实现夹紧动作。它的结构也比较简单，操 作方便，由于是利用杠杆原理进行夹紧，其夹紧力比较大，但占用 的空间要大一些。
夹紧力作用点的选择
2)作用在工件刚度高的部位
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力的作用点与工件变形 a）工件底面产生夹紧变形 b）改进方案
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力作用点的选择
3）夹紧力的作用点和支承点尽可能靠近切削部位，以提高工件 切削部位的刚度和抗振性。
机械学院
第二节 基本夹紧机构
6.斜楔夹紧机构-适用范围
斜楔夹紧装置常用在尺寸公差较小的夹紧装置中，主要用 于机动夹紧，且毛坯质量较高的场合。

机床夹具夹紧机构的设计

机床夹具夹紧机构的设计
（3）夹紧机构必须可靠； （4）操作安全、省力、方便，符合习惯； （5）自动化程度与生产纲领适应。
第二页，编辑于星期日：十点 十七分。
二 夹紧力的确定
（一）夹紧力的方向（结合图例说明）
1、有利于工件的准确定位
第三页，编辑于星期日：十点 十七分。
2、有利于减小工件变形
第四页，编辑于星期日：十点 十七分。
第七十四页，编辑于星期日：十点 十七分。
五 夹紧机构的动力装置
(一)气动夹紧装置 优点：传输、分配方便，干净； 缺点：尺寸较大，有排气噪音，夹紧力小。
(二)液压夹紧装置
优点：装置紧凑，工作平稳，无噪音；
缺点：成本高。
(三)气－液联合夹紧装置（气液增压器）
具有气动、液动的优点
(四)其它动力夹紧装置 真空夹紧（非导磁材料） 电磁夹紧

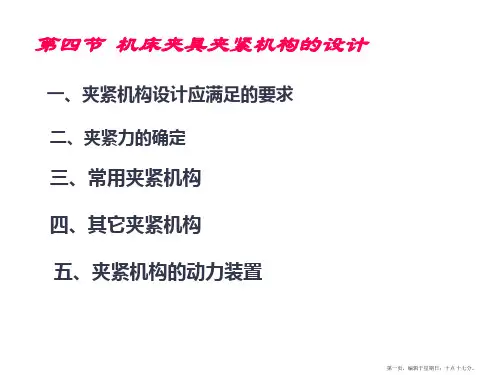

第四节 机床夹具夹紧机构的设计
一、夹紧机构设计应满足的要求 二、夹紧力的确定
三、常用夹紧机构 四、其它夹紧机构 五、夹紧机构的动力装置
第一页，编辑于星期日：十点 十七分。
一 夹紧机构设计应满足的要求
夹紧机构的设计原则：
（1）保证定位准确、可靠（不能破坏定位）；
（2）工件与夹具的变形要在允许的范围内；
第二十一页，编辑于星期日：十点 十七分。
1、斜面自锁原理及斜楔自锁条件
斜面自锁条件
螺纹自锁条件
f
f
第二十二页，编辑于星期日：十点 十七分。
将斜面自锁条件推广到斜楔夹紧装置，两者的区别仅在于 用斜楔夹紧时，存在两处摩擦接触面，即斜楔与工件、斜 楔与夹具体。
因而有两个摩擦角φ1 φ2
自锁条件
1 2
设计联动夹紧机构应注意如下几点： （1）仔细进行运动分析和受力分析，确保设计图

机床夹具概述和工件的定位与夹紧教案

机床夹具概述和工件的定位与夹紧教案

3、按驱动夹具工作的动力源分类可分为:手动夹具、液压夹具、气动夹具、电动夹具等;机床夹具的组成夹具的组成定位元件图定位元件保证工件在夹具中处于正确的位置;2夹紧装置图夹紧装置的作用是将工件压紧夹牢,保证工件在加工过程中受到外力切削力等作用时不离开已经占据的正确位置;3 对刀或导向装置对刀或导向装置用于确定刀具相对于定位元件的正确位置;4 连接元件连接元件是确定夹具在机床上正确位置的元件;5 夹具体夹具体是机床夹具的基础件,6 其它装置或元件它们是指夹具中因特殊需要而设置的装置或元件;若需加工按一定规律分布的多个表面时,常设置分度装置；为了能方便、准确地定位,常设置预定位装置；对于大型夹具,常设置吊装元件等;机床夹具的作用1、保证加工精度,稳定加工质量;2、扩大机床的功能3、提高劳动生产率;4、降低生产成本;5、改善劳动条件,降低对工人的技术要求;1、工件常用的定位方法：1 直接找正法概念：用划针、百分表等工具直接找正工件位置并加以夹紧的方法称直接找正法;特点：生产率低,精度取决于工人的技术水平和测量工具的精度2 划线找正法概念：先用划针画出要加工表面的位置,再按划线用划针找正工件在机床上的位置并加以夹紧;特点：费时,又需要技术高的划线工3在夹具上定位使用概念：使用通用或专用夹具,使工件在机床夹具中迅速有一确定的定位,不需要找正就能保证工件与机床、刀具间的正确位置;特点：生产效率高,定位精度好,应用与成批以及单件小批量生产中;2、工件定位的基本原理1六点定位原理工件的六个自由度长方体形工件的定位①、概念：用合理分布的六个支承点限制工件六个自由度的法则,称为六点定位原理;②、“六点定位原理”应注意：1 定位支承点限制工件自由度的作用,应理解为定位支承点与工件定位基准面始终保持紧贴接触;2 一个定位支承点仅限制一个自由度,一个工件仅有六个自由度,所设置的定位支承点数目,原则上不应超过六个;3 分析定位支承点的定位作用时,不考虑力的影响2六点定位原理的应用工件定位中的几种情况1完全定位概念：工件的六个自由度全部被限制的定位;2 不完全定位概念：根据工件的加工要求,并不需要限制工件的全部自由度的定位;3 欠定位概念：根据工件的加工要求,应该限制的自由度没有完全被限制的定位4 过定位概念：夹具上的两个或两个以上的定位元件,重复限制工件的同一个或几个自由度的现象3、工件的定位方法及其定位元件生产实践中常用的定位方法及定位元件:1工件一平面定位(1)支承钉①、球头支承钉图 B型②、齿纹头支承钉图 C型③、平头支承钉图A型④、可调支承⑤、自位支承1—销轴2—V形块3—可调支承用可调支承加工相似件的图2 支承板2工件以圆柱孔定位定位方式的基本特点是：定位孔与定位元件之间处于配合状态,并要求确保孔中心线与夹具规定的轴线相重合;1 圆柱销2 圆柱心轴心轴主要用于套筒类和空心盘类工件的车、铣、磨及齿轮加工;圆柱心轴定位装夹图花键心轴装夹图3 圆锥销圆锥销定位左粗基准定位右精基准定位圆锥销组合定位图4 小锥度心轴3．工件以外圆柱表面定位1 V形架V形架定位的最大优点是对中性好;V 形架可分为固定式和活动式;2 定位套一般适用于精基准定位,常与端面联合定位; 工件以外圆柱面定位,有时也可用半圆套或锥套作定位元件;1．夹紧装置的组成 如下图1 力源装置产生夹紧作用力的装置;所产生的力称为原始力2 中间传力机构介于力源和夹紧元件之间传递力的机构3 夹紧元件夹紧装置的最终执行件,与工件直接接触完成夹紧作用2．对夹具装置的要求 ： 1夹紧时应保持工件定位后所占据的正确位置; 2 夹紧力大小要适当;3 夹紧机构的自动化程度和复杂程度应和工件的生产规模相适应,并有良好的结构工艺性,尽可能采用标准化元件;4夹紧动作要迅速、可靠,且操作要方便、省力、安全;3、．夹紧力方向和作用点的选择1夹紧力的作用方向应垂直于主要定位基准面;V 型块定位图夹紧装置组成示意图1—气缸2—连杆导入：由提问学生普车上所用夹具而导入;新课：1．三爪自定心卡盘优点：可自动定心,装夹方便,应用较广,缺点：夹紧力较小,不便于夹持外形不规则的工件2.四爪单动卡盘特点：四个爪都可单独移动,安装工件时需找正,夹紧力大,适用于装夹毛坯及截面形状不规则和不对称的较重、较大的工件;3、复杂、精密工件装夹1花盘铣床夹具铣床上的通用夹具：平口钳如下图铣床夹具中使用最普遍是机械夹紧机构,这类机构大多数利用机械摩擦的原理夹紧工件;斜楔夹紧机构是其中最基本的形式,螺旋、偏心等夹紧机构是斜楔夹紧机构的演变形式;1.斜楔夹紧机构特点：楔块夹紧行程小；结构简单,夹紧和松开需要敲击大、小端,操作不方便;增力比、行程大小和自锁条件是相互制约的2、螺旋夹紧机构工作特点：1 自锁性能好2 增力比大3 夹紧行程调节范围大4 夹紧动作慢、工件装卸费时适用范围；适用于手动夹紧,在机动夹紧机构中应用较少在实际生产中,螺旋——压板组合夹紧比单螺旋夹紧用得更为普遍;3、偏心夹紧机构特点:优点是操作方便,动作迅速,结构简单缺点是工作行程小,自锁性不如螺旋夹紧好,结构不耐振,适用于切削平稳且切削力不大的场合,常用于手动夹紧机构;小结由学生来总结：1、数控车床上一般工件常用的装夹方法;2、数控铣床上一般工件常用的夹紧机构和特点;作业P37 第5、6题。

工件在夹具中的定位与夹紧

工件在夹具中的定位与夹紧
1）选择不加工面为粗基准 2）合理分配加工余量的原则 3）便于工件装夹原则 4）同方向上粗基准不得重复使用
（3）精基准的选择
主要应保证加工精度和装夹方便
选择精基准一般应遵循以下原则：
1）基准重合原则
设计(工序)与定位
2）基准统一原则
各工序的基准相同
3）互为基准原则
两表面位置精度高
4）自为基准原则
加工余量小而均匀
考虑定位方案时，先分析必须消除哪些自由度， 再以相应定位点去限制。
(3)欠定位与过定位
工件应限制的自由度未被限制的定位，为欠定位， 在实际生产中是绝对不允许的。
工件一个自由度被两个或以上支承点重复限制的 定位称为过定位或重复定位。一般来说也是不合 理的。
过定位造成的后果： （1）使工件或夹具元件变形，引起加工误差； （2）使部分工件不能安装，产生定位干涉（如一面两销）
六点定位原理。
实际中一个定位元件可体现一个或多个支承点， 视具体工作方式及其与工件接触范围大小而定
定位与夹紧的区别： 定位是使工件占有一个正 确的位置，夹紧是使工件保持这个正确位置。
(2)完全定位与不完全定位 工件的六个自由度被完全限制的定位称完全定位， 允许少于六点的定位称为不完全定位。 都是合理的定位方式。
(２)夹紧力作用点的确定 1）夹紧力应作用在刚度较好部位
2）夹紧力作用点应正对支承元件或位于支承元件
形成的支承面内
3）夹紧力作用点应尽可能靠近加工表面
(３)夹紧力大小的估算
夹紧力的大小根据切削力、工件重力的 大小、方向和相互位置关系具体计算，并 乘以安全系数K ，一般精加工K =1.5～2， 粗加工K = 2.5～3。
向上的变动量。由工件定位面和夹具定位元件的制造误差 以及两者之间的间隙所引起。

3第三章工件在夹具中的夹紧

3第三章工件在夹具中的夹紧

3、圆偏心夹紧的自锁条件 P点夹紧时能自锁，则可保证其余 各点均可自锁 自锁条件 αp ≤ Φ1＋Φ2 tanαp=2e/D≈αp 为安全起见取Φ1 =0 2e/D ≤Φ2≈μ2, 取μ2=0.1~0.15, D/e≥14～20自锁, D/e叫偏心轮的偏心特性，表示偏心轮 的工作可靠性
(4) 弹簧筒夹式定心夹紧机构
弹性夹头和弹性心轴 1夹具体；2弹性筒夹；3锥套；4螺母；5心轴
(5) 波纹套定心夹紧机构
波纹套定心心轴 1螺母；2波纹套；3垫圈；4工件；5支承圈
(6) 液性塑料定心夹紧机构
液性塑料定心夹紧机构 1夹具体；2簿壁套筒；3液性塑料； 4滑柱；5螺钉；6限位螺钉
六、 联动夹紧机构 单件多位（联动）夹紧机构 多件多位（联动）夹紧机构
4、有效工作区域：一般常选下面两种工作区域： 1) β=±30°～±45°，为P点左右，楔角变化 小，工作较稳定，α大自锁性能差； 2) β=－15°～75°，楔角变化大，工作不稳 定，但夹紧时α小，自锁性能好。
e
L
P
B1 A
C贮 C间
A1
ρ
α Q 1x
α α
Q P C 垫块
工件
B Q1
T
图 6 . 47 圆偏心轮的设计
应用：广泛用在手动夹紧中。
图a)减力增大行程
图b)改变力向
图c) 增力减小行程
图3.18
万能可调节压板
三、圆偏心夹紧机构
工作原理：利用转动中心与几何中心偏移的圆盘 或轴作为夹紧元件 夹紧特点： • 结构简单，制造方便，夹紧迅速，操作灵活，行 程小，增力小，自锁能力差。适合夹紧力小、振 动小的场合。
五、 定心、对中夹紧机构

文献：工件夹紧机构的设计与加工

文献：工件夹紧机构的设计与加工
随着专用夹具的发展，异型工件的专用夹具正在得到越来越广泛的应用。相对于通用夹具，异型工件专用夹具在对异性工件的定位、夹紧方面有显著的提高，使原本对复杂的零件的加工变得容易了很多，而且提高了加工精度，提高了加工效率，还减小对操作工的要求。异型工件专用夹具的需求越来越高，同时发展也越来越快，其正向着高效率、高精度、低成本的方向高速发展，为异型工件的加工提供便利。

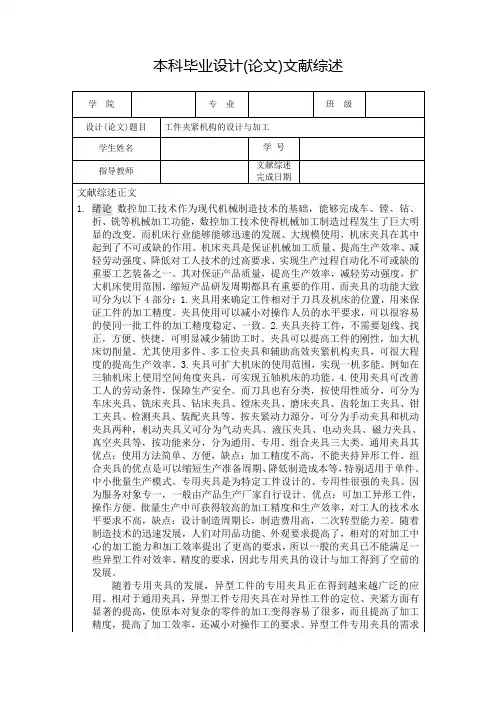

本科毕业设计(论文)文献综述
学 院
专 业
班 级
设计(论文)题目
工件夹紧机构的设计与加工
学生姓名
学 号
指导教师
文献综述完成日期
文献综述正文
1.镗、钻、折、铣等机械加工功能，数控加工技术使得机械加工制造过程发生了巨大明显的改变。而机床行业能够能够迅速的发展、大规模使用，机床夹具在其中起到了不可或缺的作用。机床夹具是保证机械加工质量、提高生产效率、减轻劳动强度、降低对工人技术的过高要求、实现生产过程自动化不可或缺的重要工艺装备之一。其对保证产品质量，提高生产效率，减轻劳动强度，扩大机床使用范围，缩短产品研发周期都具有重要的作用。而夹具的功能大致可分为以下4部分：1.夹具用来确定工件相对于刀具及机床的位置，用来保证工件的加工精度。夹具使用可以减小对操作人员的水平要求，可以很容易的使同一批工件的加工精度稳定、一致。2.夹具夹持工件，不需要划线、找正，方便、快捷，可明显减少辅助工时。夹具可以提高工件的刚性，加大机床切削量。尤其使用多件、多工位夹具和辅助高效夹紧机构夹具，可很大程度的提高生产效率。3.夹具可扩大机床的使用范围，实现一机多能。例如在三轴机床上使用空间角度夹具，可实现五轴机床的功能。4.使用夹具可改善工人的劳动条件，保障生产安全。而刀具也有分类，按使用性质分，可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮加工夹具、钳工夹具、检测夹具、装配夹具等。按夹紧动力源分，可分为手动夹具和机动夹具两种，机动夹具又可分为气动夹具、液压夹具、电动夹具、磁力夹具、真空夹具等，按功能来分，分为通用、专用、组合夹具三大类。通用夹具其优点：使用方法简单、方便，缺点：加工精度不高，不能夹持异形工件。组合夹具的优点是可以缩短生产准备周期、降低制造成本等，特别适用于单件、中小批量生产模式。专用夹具是为特定工件设计的、专用性很强的夹具。因为服务对象专一，一般由产品生产厂家自行设计。优点：可加工异形工件，操作方便。批量生产中可获得较高的加工精度和生产效率，对工人的技术水平要求不高，缺点：设计制造周期长，制造费用高，二次转型能力差。随着制造技术的迅速发展，人们对用品功能、外观要求提高了，相对的对加工中心的加工能力和加工效率提出了更高的要求，所以一般的夹具已不能满足一些异型工件对效率、精度的要求，因此专用夹具的设计与加工得到了空前的发展。

夹紧原理与典型的夹

夹紧原理与典型的夹
工件处于夹紧状态时，根据力的平衡、力矩的平衡可算得夹紧力：
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
间隙配合刚性心轴
夹紧力的方向
夹紧力的方向应尽量与工件受到的切削力、重力等的方向一致，以减小夹紧力 。 图:夹紧力的方向对夹紧力大小的影响
夹紧力的方向
动画
夹紧力的方向应与工件刚度最大的方向一致，以减小工件变形 。由于工件在不同方向上刚性不同，因此对工件在不同方向施加夹紧力时所产生的变形也不同。
夹紧力的作用点
螺旋夹紧装置
螺旋夹紧装置是从楔块夹紧装置转化而来的，相当于把楔块绕在圆柱体上，转动螺旋时即可夹紧工件。 标准浮动压块 1--夹紧手柄；2--螺纹衬套；3--防转螺钉 4--夹具体；5--浮动压块；6--工件
螺旋夹紧装置
a.移动压板 b.转动压板 c.翻转压板
螺杆夹紧力计算
夹紧力的大小
式中： ――理论计算的夹紧力；
――安全系数，一般取 1.5～3.0
（粗加工时，K =2.5~3.0 ; 精加工时，K＝1.5～2.0）

工装夹具设计图解及实例

工装夹具设计图解及实例
2006-2
效率低,找正精度 较高；适用单件小 批量中形状简单的 工件.
通用性好,但效率 低,精度不高；适 用于单件小批量中 形状复杂的铸件.
操作简单,效率高, 容易保证加工精度, 适用于各种生产类型 .
9
1直接找正装夹
将工件装在机床上,然后按工件的某个或某些 表面,用划针或用百分表等量具进行找正,以获 得工件在机床上的正确位置.
32
3 对刀、引导元件或装置
这些元件的作用是保证工件与刀具之间的正确位置. 用于确定刀具在加工前正确位置的元件,称为对刀元
件,如对刀块. 用于确定刀具位置并导引刀具进行加工的元件,称为
导引元件. 如图中的快换钻套1.
2006-2
33
4 连接元件
使夹具与机床相连接的元件,保证机床与夹具之间的 相互位置关系.
2006-2
38
二、基准及其分类
基准
用于确定零件上 其它点、线、面 位置所依据的那 些点、线、面.
设计图样上所采 用的基准就是设 计基准.图
在加工时用于工件 定位的基准,称为
定位基准.图
设计基准 工艺基准
定位基准 测量基准
1、粗基准 2、精基准 3、辅助基准 4、主要基准 5、附加基准
在加工中或加工
如果工件的定位面经过了机械加工,并且定位面 和定位元件的尺寸、形状和位置都做得比较准确,比 较光整,则过定位不但对工件加工面的位置尺寸影响 不大,反而可以增强加工时的刚性,这时过定位是允
14
2006-2
15
2专用夹具
专用夹具是指专为某一工件的某道工序而专门设计 的夹具.
其特点是结构紧凑,操作迅速、方便、省力,可以保 证较高的加工精度和生产效率,但设计制造周期较长、 制造费用也较高.

工件在夹具中的定位与夹紧讲稿课件

工件在夹具中的定位与夹紧讲稿课件

用，降低夹具制造过程中的能耗和资源消耗。
THANKS 感谢观看
课程目标
01
02
03
04
掌握工件在夹具中的定位原理 和方法
理解夹紧力的作用和计算方法
学习常见定位与夹紧机构的组 成和工作原理
了解定位与夹紧误差的分析和 补偿方法
02 工件定位原理
定位要素
01
02
03
基准点
工件上的确定位置，用作 确定工件在夹具中的位置 。
定位元件
夹具中用于限制工件自由 度的元件。
按孔定位
根据工件上的孔的形状和位置， 选择相应的定位元件进行定位。
按外轮廓定位
根据工件的外轮廓形状和位置， 选择相应的定位元件进行定位。
03 夹具设计基础
夹具的组成
01
02
03
04
定位元件
用于确定工件在夹具中的位置 ，通常由导轨、挡块、定位销
等组成。
夹紧机构
用于将工件固定在夹具中的装 置，通常由气动或液压系统驱
定位系统
由基准点和定位元件组成 的系统，用于确定工件在 夹具中的位置。
定位原理
完全定位
工件的六个自由度都被限 制，可以确定工件在夹具 中的精确位置。
不完全定位
工件的自由度没有被全部 限制，部分自由度没有被 限制。
欠定位
工件的自由度没有被全部 限制，部分自由度被限制 。
定位方法
按加工面定位
根据工件加工面的位置和形状， 选择相应的定位元件进行定位。
02
柔性化与模块化设计
为了适应多品种、小批量的生产需求，工件定位与夹紧技术正朝着柔性
化和模块化方向发展。通过采用可重构的夹具系统，实现快速更换和调

机床夹具设计第三节——工件的夹紧

机床夹具设计第三节——工件的夹紧

二、夹紧力的确定
夹紧力的确定包括：作用点、方向、大小三要素 1. 作用点的选择 ● 应落在支承点上或支承面以内，避免工件翻转。 如图所示，夹紧力W的作用点可能会使工件翻转。 ● 应落在工件刚性大的部位。如图所示，镗连杆大 头孔时，W1加在杆身中间，会使两头上翘，镗孔 后，导致孔轴线与端面不垂直。 ● 应靠近加工面。如图2所示，镗连杆大头孔时， W2加在小头孔端，离加工面过远，导致工件夹紧 变形大或夹紧不可靠。
返回
2-32
三、 常见夹紧机构
1. 楔块夹紧机构
图2-39 楔块夹紧动画
楔块夹紧机构是利用斜面来夹紧工件的，它是夹具 的基本形式，其他一些机构实际上是由此派生出来 的。(图2-40a） 1 夹紧力的计算 （受力分析如图2-40b） ∑F（X）=0 Q=F1+Rx。。。（1） Q——外力； F1——工件与楔块之间的摩擦力； Rx——楔块与夹具体之间的摩擦力F2与夹具体反力N 的合力在水平方向的分力； F1=Wtgφ1 Rx=Wtg(α+φ2) 代入（1）式 得 Q=Wtgφ1+Wtg(α+φ2) 令φ1=φ2=φ 则tgφ1+tg(α+φ2)≈tg(α+2φ)
§2.6典型夹具
§ 2.6.1.1 钻床夹具（1） 钻床夹具也称钻模，用于钻床上孔 加工。钻模种类很多，常用的有： 一 固定式钻模（图2—55） 在使用过程中钻模板的位置固定不动 叫固定式钻模。这类钻模的加工精度 较高。
二 翻转式钻模
如图2-56所示一箱体类零件，底面需要钻孔，而 工件底面朝上无法安装，只能正面安装好以后翻 转过来再加工。工件与夹具总重不宜过大，一般 不超过10Kg，以减轻劳动强度。否则应配机动翻 转装置。 三 盖板式钻模 一些大、中型工件在钻孔时，由于工件的自重足 以克服切削力，工件不需要夹紧。只需将钻模板 固定在工件上。所以钻模板做成盖板式。 图2-57为盖板式钻模，钻模板以圆柱销2、削边 销6、支承板5在工件上定位。由于钻削力不会使 钻模板抬起，故无需夹紧。

第五章 机床夹具设计(2)夹紧

第五章 机床夹具设计(2)夹紧

开口垫圈、铰链钩形压板
24
25
螺旋压板夹紧机构
26
27
螺旋压板夹紧机构
a.移动压板
b.转动压板
c.翻转压板
a) 支点在后 b) 支点中间 c) 支点在前
FJ = FQ / 2 FJ = FQ FJ = 2FQ
—效率低
—效率好
28
3. 偏心夹紧机构 夹紧元件—圆偏心轮、偏心轴 可以看作一缠绕在基圆盘上的弧形楔。
e ? tan f 1 R
m 1
32
特点：
优点： 结构简单、操作方便、夹紧动作迅速 缺点：自锁性能差、夹紧行程和增力比小
用途:
用于切削力小、振动小的场合；
不适合在粗加工中应用。
4.3.4 其他夹紧机构
1. 铰链夹紧机构
34
35
36
特点：
结构简单、摩擦损失小、增力比大、易于改变力的
作用方向。
4.3 机床夹具夹紧机构的设计
什么是夹紧机构？
将工件在夹具中夹紧、压牢的装置。
夹紧机构的组成
夹 紧 机 构
动力装置 中间递力机构 夹紧元件
图2－61 夹紧装置组成示例 1－气缸（动力装置）2－压板（夹紧机构） 1 3－弹簧销 4－偏心轮 5－调整螺钉
设计夹紧机构一般应遵循以下主要原则：
1）不破坏定位、有助于定位； 2）夹紧可靠（要有足够的夹紧力），夹紧变形小； 3）夹紧动作迅速，操作方便，安全省力； 4）手动夹紧机构要考虑自锁性和原动力的稳定性； 5）结构应尽量简单紧凑，制造、维修方便。
生移动，从而产生
夹紧力，推动工件
（或传力元件）移
动并将工件夹紧。
13
14
Fj
FQ

夹具第7章夹具设计步骤(2006)

夹具第7章夹具设计步骤(2006)

机床夹具设计讲稿目录1 机床夹具概述1.1 工件的装夹与机床夹具1.2 夹具的分类与作用1.3 机床夹具设计研究的内容2 工件在夹具中的定位2.1 工件定位原理2.2 定位元件的选择与设计2.3 定位误差的分析与计算2.4 工件定位方案设计及定位误差计算举例3 工件在夹具中的夹紧3.1 夹紧装置的组成及其设计要求3.2 夹紧力确实定3.3 夹紧机构设计3.4 夹紧动力装置设计3.5 夹紧装置设计实例4 夹具在机床上的定位、对刀和分度4.1 夹具在机床上的定位4.2 夹具在机床上的对刀4.3 夹具的转位和分度装置5 各类机床夹具的结构特点5.1 钻床夹具5.2 镗床夹具5.3 铣床夹具5.4 车床和圆磨床夹具5.5 齿轮加工机床夹具6 可调夹具及组合夹具设计6.1 概述6.2 通用可调夹具和成组夹具6.3 组合夹具7 机床夹具的设计方法及步骤7.1 机床夹具设计的一般步骤7.2 机床夹具设计举例7.3 机床夹具电脑辅助设计简介7.4 夹具体的设计7.5 夹具结构的工艺性7机床夹具的设计方法与步骤7.1机床夹具设计的一般步骤本章主要介绍专用夹具的设计方法与步骤，并讨论与此有关的一些问题。

7.1.1专用夹具设计的基本要求机床专用夹具设计的基本要求可概括为以下几个方面：1〕保证工件的加工精度；这是家具夹具设计的最基本要求，其关键是正确地确定定位方案、夹紧方案、刀具导向方式及合理制定夹具的技术要求。

必要时应进行误差分析与计算。

2〕夹具总体方案应与生产纲领相适应；3〕操作方便，工作安全，能减轻工人劳动强度；4〕便于排屑；5〕有良好的结构工艺性。

7.1.2专用夹具设计的一般步骤〔1〕研究原始资料，明确设计要求〔2〕拟定夹具结构方案，绘制夹具结构草图〔3〕绘制夹具总图，标注有关尺寸及技术要求夹具总图应按国家标准绘制，比例尽量取1：1，这样可使所绘制的夹具图有良好的直观性。

对于很大的夹具，可使用1：2和1：5的比例，夹具很小时可使用2：1的比例。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

快
求 4）结构紧凑，易于制造与维修。
2.夹紧力的确定
必须合理确定夹紧力的三要素：大小、方向和作用点
(1)夹紧力方向的确定 1）主要夹紧力方向应垂直于主要定位面
2）夹紧力的作用方向应使所需夹紧力最小
3）夹紧力的作用方夹紧力应作用在刚度较好部位
圆偏心轮夹紧力小，行程小，自锁性不太好，用于 切削力小，无振动，工件尺寸公差不大的场合。
（3）螺旋夹紧机构
螺旋夹紧特点： 1）结构简单，自锁性好，夹紧可靠； 2）扩力比约为80,远比斜楔夹紧力大； 3）夹紧行程不受限制； 4）夹紧动作慢，辅助时间长，效率低
（4）其它夹紧机构 1）螺旋压板夹紧机构
升角为为0， P处升角最大。
2）圆偏心夹紧的自锁条件
P点夹紧时能自锁，则可保证其余各点均可自锁
自锁条件 αp ≤ Φ1＋Φ2 tanαp=2e/D≈αp 为安全起见取Φ1 =0
2e/D ≤Φ2≈μ2, 取μ2=0.1~0.15, D/e≥14～20自锁, D/e叫偏心轮的偏心特性，表示偏心轮的工作 可靠性
以斜楔为研究对象，夹紧时 根据静力平衡原理，有
FQ = F1+ FRX F1 = FJ tanΦ1 FRX = FJ tan(α＋Φ2) FJ = FQ / [tanΦ1＋tan(α＋Φ2)]
设Φ1 =Φ2 =Φ，当α≤10°，
可用下式近似计算 FJ = FQ / ( tanα＋2Φ)
斜楔夹紧的特点：
2）夹紧力作用点应正对支承元件或位于支承元件 形成的支承面内
3）夹紧力作用点应尽可能靠近加工表面
(３)夹紧力大小的估算
夹紧力的大小根据切削力、工件重力的 大小、方向和相互位置关系具体计算，并 乘以安全系数K ，一般精加工K =1.5～2， 粗加工K = 2.5～3。
3.常用夹紧机构
（1）斜楔夹紧机构
1）有增力作用，扩力比 i = FJ / FQ ，约等于3； 2）夹紧行程小,h/s =tanα，故 h 远小于 s ； 3）结构简单，但操作不方便。
主要用于机动夹紧，且毛坯质量较高的场合。
（2）偏心夹紧机构
常见的偏心轮—压板夹紧机构
1）圆偏心夹紧原理及其几何特性
偏心夹紧实质是一种斜楔夹紧，但各点升角不等， M、N处
3）圆偏心夹紧的夹紧力
3）圆偏心夹紧的夹紧力
M=P l =Q1ρ 或Q1＝ P l /ρ 因为αp很小， Q1≈Q1cosαp= FQ
根据斜楔夹紧原理，得P点产生的夹紧力为 Q＝FJ ＝P l /〔ρ(tanΦ1+tan（αp＋Φ2））〕
一般取 l =(2～2.5)D， ρ ≈ D /2 扩力比约为12～13
夹紧力FQ去除，斜楔受到F1、
FRX作用，要能自锁，必须满 足下式 F1 ＞FRX
F1 = FJ tanΦ1 FRX = FJ tan(α－Φ2) tanΦ1 ＞ tan(α－Φ2) 即 Φ1 ＞ (α －Φ2) 或 α＜Φ1 ＋Φ2 一般Φ1 =Φ2 =Φ =5～7°， 故当α＜10～14°时自锁， 一般取α=6～8°
2）螺旋定心夹紧机构
3）联动夹紧机构
4）多件夹紧机构
（5）夹紧动力装置
气动、液压、电磁、真空等 气—液压组合夹紧
四、夹具的连接元件、对刀装置和引导元件 1. 连接元件
2. 对刀装置
3. 引导元件
常见机床夹具
（1）钻床夹具
（2）铣床夹具
（3）车床夹具
（4）成组夹具
（5）组合夹具
机械制造技术
工件的夹紧与夹具设计
工件在夹具中的加紧
1.夹紧装置的组成及基本要求
组 （1）力源装置 成 （2）中间传力机构
（3）夹紧元件 1）改变作用力的方向；
作 2）改变作用力的大小； 用 3）使夹紧实现自锁。
基 1）夹紧时不破坏工件定位后的正确位置； 稳
本 2）夹紧力大小要适当；
牢
要 3）夹紧动作要迅速、可靠；
（6）随行夹具
一、概 述
在机床上用于装夹工件或 引导刀具的装置。
1. 夹具的组成
（1）定位元件 （2）夹紧元件 （3）导向元件（钻套、对刀块） （4）夹具体
此外有连接元件、分度 机构、操作元件等
机床夹具
4）圆偏心的夹紧行程
确定夹紧行程hPE需考虑如下因素： 夹紧工件尺寸公差、装卸间隙、夹紧变形及 磨损贮备量等
hPE≥T+Δ间+ Δ贮 偏心距e为 e = hPE / (cosγP - cosγE )
若取P点左右各45°圆弧作为工作段，则
e = hPE / (cos 45° - cos 135°) = hPE / 1.1414
