机床夹具练习题

机床夹具课程期末考试试题一、单选题（每题2分，共20分）1. 机床夹具的主要功能是（）。

A. 定位工件B. 加工工件C. 固定工件D. 测量工件2. 夹具的定位元件通常采用（）。

A. 固定式B. 可调式C. 旋转式D. 移动式3. 夹具的夹紧力应（）。

A. 尽可能大B. 尽可能小C. 适中D. 根据工件材料而定4. 夹具设计时，应优先考虑（）。

A. 夹具的复杂性B. 夹具的成本C. 操作的便利性D. 工件的加工精度5. 夹具的定位精度主要取决于（）。

A. 工件的尺寸B. 夹具的刚性C. 定位元件的精度D. 操作者的技能6. 夹具的夹紧机构应满足（）。

A. 快速夹紧B. 快速松开C. 夹紧力均匀D. 所有选项7. 夹具的重复定位精度是指（）。

A. 工件在夹具中的位置精度B. 工件在夹具中的角度精度C. 工件在夹具中的重复安装精度D. 工件在夹具中的尺寸精度8. 夹具设计时，应考虑（）。

A. 工件的形状B. 工件的材料C. 工件的加工要求D. 所有选项9. 夹具的刚性主要取决于（）。

A. 夹具的材料B. 夹具的结构C. 夹具的尺寸D. 所有选项10. 夹具的夹紧力过大会导致（）。

A. 工件变形B. 夹具损坏C. 夹紧机构失效D. 工件表面损伤二、判断题（每题2分，共20分）1. 夹具设计时，应尽可能减少夹具的重量。

（）2. 夹具的定位元件和夹紧元件可以是同一元件。

（）3. 夹具的夹紧力越大，工件的加工精度越高。

（）4. 夹具设计时，应优先考虑夹具的加工精度。

（）5. 夹具的重复定位精度与夹具的刚性无关。

（）6. 夹具的夹紧机构应能够快速松开工件。

（）7. 夹具的定位精度主要取决于定位元件的精度。

（）8. 夹具设计时，应考虑工件的加工要求和操作的便利性。

（）9. 夹具的刚性主要取决于夹具的材料和结构。

（）10. 夹具的夹紧力过大不会导致工件变形。

（）三、简答题（每题10分，共30分）1. 简述夹具在机械加工中的作用。

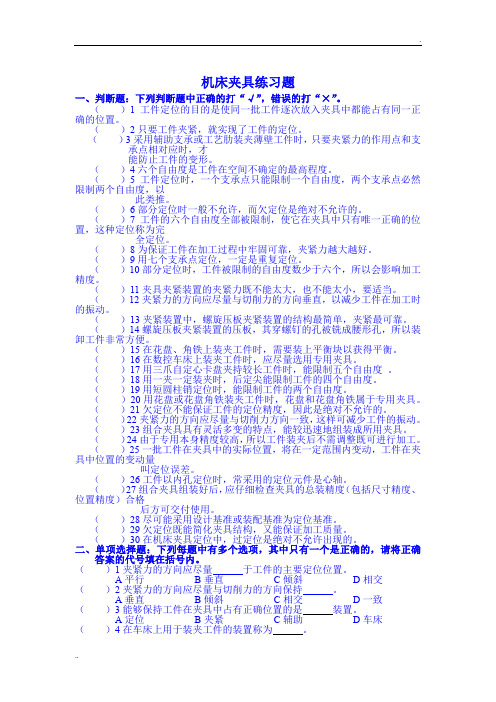

机床夹具练习题一、判断题：下列判断题中正确的打“√”，错误的打“×”。

（）1工件定位的目的是使同一批工件逐次放入夹具中都能占有同一正确的位置。

（）2只要工件夹紧，就实现了工件的定位。

（）3采用辅助支承或工艺肋装夹薄壁工件时，只要夹紧力的作用点和支承点相对应时，才能防止工件的变形。

（）4六个自由度是工件在空间不确定的最高程度。

（）5工件定位时，一个支承点只能限制一个自由度，两个支承点必然限制两个自由度，以此类推。

（）6部分定位时一般不允许，而欠定位是绝对不允许的。

（）7工件的六个自由度全部被限制，使它在夹具中只有唯一正确的位置，这种定位称为完全定位。

（）8为保证工件在加工过程中牢固可靠，夹紧力越大越好。

（）9用七个支承点定位，一定是重复定位。

（）10部分定位时，工件被限制的自由度数少于六个，所以会影响加工精度。

（）11夹具夹紧装置的夹紧力既不能太大，也不能太小，要适当。

（）12夹紧力的方向应尽量与切削力的方向垂直，以减少工件在加工时的振动。

（）13夹紧装置中，螺旋压板夹紧装置的结构最简单，夹紧最可靠。

（）14螺旋压板夹紧装置的压板，其穿螺钉的孔被铣成腰形孔，所以装卸工件非常方便。

（）15在花盘、角铁上装夹工件时，需要装上平衡块以获得平衡。

（）16在数控车床上装夹工件时，应尽量选用专用夹具。

（）17用三爪自定心卡盘夹持较长工件时，能限制五个自由度。

（）18用一夹一定装夹时，后定尖能限制工件的四个自由度。

（）19用短圆柱销定位时，能限制工件的两个自由度。

（）20用花盘或花盘角铁装夹工件时，花盘和花盘角铁属于专用夹具。

（）21欠定位不能保证工件的定位精度，因此是绝对不允许的。

（）22夹紧力的方向应尽量与切削力方向一致，这样可减少工件的振动。

（）23组合夹具具有灵活多变的特点，能较迅速地组装成所用夹具。

（）24由于专用本身精度较高，所以工件装夹后不需调整既可进行加工。

（）25一批工件在夹具中的实际位置，将在一定范围内变动，工件在夹具中位置的变动量叫定位误差。

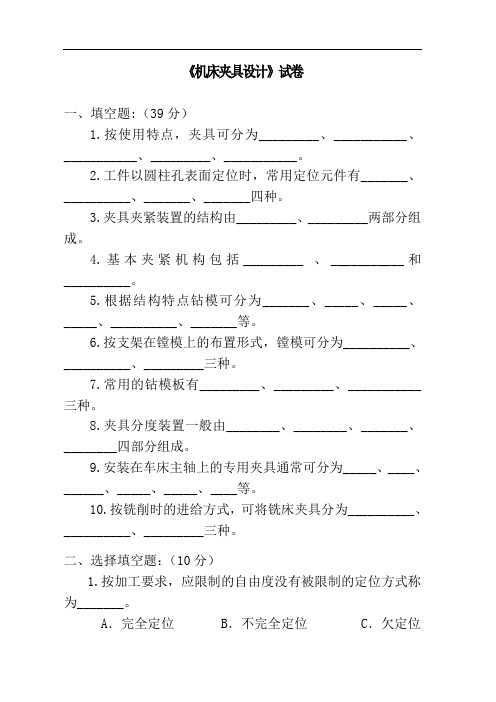

《机床夹具设计》试卷一、填空题:（39分）1.按使用特点，夹具可分为_________、___________、___________、_________、___________。

2.工件以圆柱孔表面定位时，常用定位元件有_______、__________、_______、_______四种。

3.夹具夹紧装置的结构由_________、_________两部分组成。

4.基本夹紧机构包括_________ 、___________和__________。

5.根据结构特点钻模可分为_______、_____、_____、_____、__________、_______等。

6.按支架在镗模上的布置形式，镗模可分为__________、__________、_________三种。

7.常用的钻模板有_________、_________、___________三种。

8.夹具分度装置一般由________、________、_______、________四部分组成。

9.安装在车床主轴上的专用夹具通常可分为_____、____、______、_____、_____、____等。

10.按铣削时的进给方式，可将铣床夹具分为__________、__________、_________三种。

二、选择填空题：（10分）1.按加工要求，应限制的自由度没有被限制的定位方式称为_______。

A．完全定位 B．不完全定位 C．欠定位2.不起定位作用的支承是______。

A．自位支承 B．调节支承 C．辅助支承3.当工件以外圆柱表面定位时，_______是用的最多的定位元件。

A．V形块 B．半圆套 C．定位套4.夹具总图上直接影响工件加工精度的尺寸或位置公差取相应工件尺寸或位置公差的_________。

A．1/2--1/5 B．1/3—1/6 C．1—1/25.适用于单一钻孔工序和小批生产的钻套是______。

A．固定钻套 B．可换钻套 C．快换钻套6.铣床夹具_____型定位键适用与定位精度要求不高的场合。

第二章机床夹具设计练习题(总7页) --本页仅作预览文档封面，使用时请删除本页--11 分析以下定位情况，各元件限制哪几个自由度属何种定位若有问题如何改进题11附图12 根据六点定位原理分析下列各定位方案中各个定位元件所消除的自由度。

题12附图13 在下列一面两销定位中区分正确与错误。

若为错误，会带来什么不良后果题13附图14 采用调整法大批量生产下列零件的指定工序时，试合理选定其定位基准，并确定采用什么定位元件，此元件限制零件的哪几个自由度？（1）在车床上加工中孔d及E面。

（2）在立式组合钻床上加工盘形零件的2-φ15孔。

15 零件定位情况如图所示，本工序铣平面C，要求保证尺寸A，且要求C面垂直于B面。

试分析：题14附图（1）每个定位元件各限制哪几个自由度？（2）属何种定位定位是否合理若不合理如何修改题15附图16 如图所示为连杆及圆盘铸件中孔加工的定位方案。

铸件两端面均已加工过，表面未加工。

试分析各定位方案中，各个定位元件所消除的自由度。

如果属于过定位，请指出可能出现什么不良后果，并提出改进方案。

题16附图17 根据六点定位原理，试分析图中各定位方案中各个定位元件所消除的自由度。

如果属于过定位或欠定位，请指出可能出现不良后果，并提出改进方案。

(e) ( f)题17附图18 加工连杆大头孔的定位如下，试根据六点定位原理分析各定位元件限制的自由度。

题18附图题19附图19 有一批直径为d±δd/2的轴类毛坯件，欲在两面同时打中心孔，其定位方案如图试计算加工后中心孔与外圆可能出现的最大同轴度误差。

并确定最佳定位方案。

20 有一批套类工件铣键槽，定位方案如图。

计算各定位方案中尺寸H1、H2、H3的定位误差。

（1）在可涨心轴上定位。

（2）在处于垂直位置的刚性心轴上间隙定位（心轴直径d 公差Td1～Td2 ）（3）在处于水平位置的刚性心轴上具有间隙定位。

题20附图21、试分析下列各定位情况下尺寸A的定位误差。

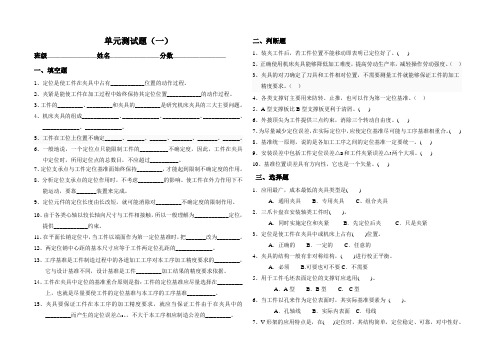

单元测试题（一）班级_______________姓名_______________分数________________一、填空题1、定位是使工件在夹具中占有____________位置的动作过程。

2、夹紧是能使工件在加工过程中始终保持其定位位置____________的动作过程。

3、工件的_________、_________和夹具的_________是研究机床夹具的三大主要问题。

4、机床夹具的组成_____________、_____________、_____________、_____________、_____________、_____________。

5、工件在工位上位置不确定______、______、______、_______、_______、______。

6、一般地说，一个定位点只能限制工件的__________不确定度，因此，工件在夹具中定位时，所用定位点的总数目，不应超过__________。

7、定位支承点与工件定位基准面始终保持_________，才能起到限制不确定度的作用。

8、分析定位支承点的定位作用时，不考虑_________的影响。

使工件在外力作用下不能运动，要靠_______装置来完成。

9、定位元件的定位长度由长改短，就可能消除对_________不确定度的限制作用。

10、由于各类心轴以较长轴向尺寸与工件相接触，所以一般理解为____________定位，提供____________约束。

11、在平面长销定位中，当工件以端面作为第一定位基准时，把_______改为________。

12、两定位销中心距的基本尺寸应等于工件两定位孔距的_____________。

13、工序基准是工件制造过程中的各道加工工序对本工序加工精度要求的_________，它与设计基准不同，设计基准是工件_________加工结果的精度要求依据。

14、工件在夹具中定位的基准重合原则是指：工件的定位基准应尽量选择在_________上，也就是尽量要使工件的定位基准与本工序的工序基准__________。

机床夹具复习题一、填空与选择题1、机床夹具的种类，组成2、定位原理3、机床夹具的夹紧机构主要有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三种。

4、机床夹具的夹紧装置由动力源、中间传力机构和夹紧机构所组成。

5、定位误差产生的原因有基准不重合误差和基准位移误差6、生产中最常用的正确的定位方式有完全定位和不完全定位两种。

1、钻床上钻孔时，进给运动是：---------------------------------------------（ B ）A. 钻头旋转B. 钻头轴向运动 C . 工件的移动D.都不对2、下列四种切削液中,冷却性能最好的是--------------- ------------------( C )A乳化液B极压乳化液C水溶液D矿物油3、工件定位时，绝对不能采用：-----------------------------------------------（ D ）A 完全定位；B 不完全定位；C 过定位；D欠定位。

4、基准不重合误差大小与有关。

-----------------------（ B ）A．本道工序要保证的尺寸大小和技术要求；B．只与本道工序设计〔或工序〕基准与定位基准之间位置误差；C．定位元件和定位基准本身的制造误差。

D．以上都不对5、在加工箱体零件时，定位元件常选择一大平面及两销（一短圆柱销和一短菱形销）其共限制了工件的自由度数为-----------------------（ D ）A2个 B3个C5个 D6个6、加工大中型工件的多个孔时，应选用的机床是-----------------------( D )A卧式车床B台式钻床C立式钻床D摇臂钻床三、名词解释1、六点定位原理：用“3、2、1”合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。

2、定位基准：用于定位的工件上的点、线、面。

3、完全定位：合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。

机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________和________。

2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：__、_______、_______。

3.4.5.6.7.和8.9.个自由度。

菱形销可限制_个V10.____________二、选择题1.机床上的卡盘，中心架等属于（___）夹具。

A．通用B.专用C.组合2.重复限制自由度的定位现象称之为(____)。

A.完全定位B.欠定位C.不完全定位D.过定位3.夹紧中确定夹紧力大小时，最好状况是力（____）。

A．尽可能的大B.尽可能的小C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。

A．两个B.三个C.四个5、决定某种定位方法属几点定位，主要根据（____）。

?A、有几个支承点与工件接触B、工件被消除了几个自由度C、工件需要消除几个自由D、夹具采用几个定位元件6.确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__）基准面。

A、主要定位B、辅助定位C、止推定位7、用三个不在一条直线上的支承点对工件的平面进行定位，能消除其（____）AC8910三、1.（）三爪自定心卡盘是通用夹具。

2、（）工件定位时，被消除的自由度少于六个，但完全能满足加工要求的定位称不完全定位。

3、（）工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。

4、（）辅助装置是夹具中的一些可有可无的附属装置。

5、（）组合夹具是由一套完全标准化的元件，根据工件的加工要求拼装成的不同结构和用途的夹具。

6、（）一般在没有加工尺寸要求及位置精度要求的方向上，允许工件存在自由度，所以在此方向上可以不进行定位。

7、（）采用一夹一顶加工轴类零件，只限制六个自由度，这种定位属于完全定89、（）工件定位时，若定位基准与工序基准重合，就10四、1、2312、台阶端面B限制哪几个自由度？3、该工件的定位方法属于哪种定位？4、该工件的定位方法有什么缺陷？如何解决？答案：1.定位装置夹紧装置夹具体2.大小方向作用点3.力源中间传力夹紧元件4.基准位移误差基准不重合5.斜楔螺旋偏心铰链6.基准位移误差和基准不重合7.8.欠10.定位1234、缺陷是：由于工件的端面与孔的轴心线存在垂直度误差，夹紧时，会使心轴或工件变形影响加工精度。

机床夹具练习题答案一、选择题1. 机床夹具的主要作用是什么？- A. 固定工件- B. 提高加工效率- C. 保证加工精度- D. 所有以上答案：D2. 以下哪个不是夹具的分类？- A. 通用夹具- B. 专用夹具- C. 组合夹具- D. 手动夹具答案：D3. 工件夹紧时，应遵循什么原则？- A. 夹紧力要大- B. 夹紧位置要准确- C. 避免夹紧力过大导致工件变形- D. 夹紧位置要随意答案：C二、判断题1. 工件在夹具中的位置可以通过夹具的调整来保证。

- 答案：√2. 夹具的刚性越低，工件的加工精度越高。

- 答案：×3. 使用夹具可以减少工件的装夹次数，提高加工效率。

- 答案：√三、简答题1. 简述三爪自定心卡盘的工作原理。

- 答案：三爪自定心卡盘通过三个可调节的爪子来夹紧工件。

当工件放入卡盘中心时，三个爪子会自动调整位置，以适应工件的形状，实现自定心夹紧。

2. 描述一下使用快速夹具的优点。

- 答案：快速夹具的优点包括简化装夹过程，减少装夹时间，提高工作效率；同时，由于装夹速度快，可以减少因装夹不当造成的工件损伤。

四、计算题1. 如果一个工件需要在夹具中保持0.01mm的精度，夹具的刚性至少应该是多少？- 答案：根据夹紧力和工件材料的性质，夹具的刚性至少应为工件所需保持精度的10倍，即至少0.1mm。

五、案例分析题1. 假设你是一名机械加工工程师，你将如何选择合适的夹具来加工一个直径为200mm，长度为500mm的圆柱形工件？- 答案：首先，根据工件的尺寸和形状，选择一个适合圆柱形工件的夹具，如三爪自定心卡盘或四爪独立卡盘。

考虑到加工的精度要求，应选择具有足够刚性和稳定性的夹具。

同时，考虑到加工效率，可以选择带有快速夹紧释放机制的夹具。

请注意，以上答案仅为示例，具体情况需要根据实际加工要求和机床条件进行选择和调整。

机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用（）作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、（）用来限制工件的自由度。

（）用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、（）。

13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是（）夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

《机床夹具设计》试卷一、填空题:(10分)1.在常用的三种基本夹紧机构中，手动夹紧中用得最多的是（）机构，动作最快的是（）机构。

2.工件装夹的实质是在机床上对工件进行（）和（）。

3.铣床夹具一般用（）来确定其在机床上的位置。

4.固定长V形块定位时能限制工件（）个自由度。

5.径向尺寸较大的车床夹具，一般通过（）与车床主轴连接。

6.夹具精度分析的误差不等式为（）。

7.一个自位支承与工件有三点接触，它限制工件的（）自由度。

8.绘制总装图时，最好按（）的位置布置主视图。

二、选择填空题：（25分）1.夹具设计中夹紧装置夹紧力的作用点应尽量( )工件要加工的部位。

A. 远离B. 靠近C. 远、近皆可2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。

A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。

A．0个 B．1个 C．2个 D.3个4．确定工件在夹具中的位置是( )。

A．定位元件 B. 夹紧元件 C.对刀-导向元件5．在外加工作用力一定时，欲增大斜楔产生的作用力，可采用( )。

A．增大楔角 B．减小楔角 C．零楔角 D．楔角不变6．加工小型工件分布在不同表面上的孔宜采用（）。

A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 只有在（）精度很高时，重复定位才允许采用，且有利于增加工件的刚度。

A. 设计基准和定位元件B. 定位基准和定位元件C. 工序基准和定位元件8. 能满足加工要求，限制的自由度数少于6个的定位方式称为_____。

A．完全定位 B．不完全定位 C．欠定位9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。

A．铸件 B．锻件 C.焊接件10．夹紧力的作用方向应朝向_________。

A．主要限位面 B．切削力方向 C.进给力方向11．万能分度头属于。

A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。

车床上使用高速三爪自定心卡盘，可保证卡爪在试验转速为9000r/min的条件下仍能
地夹紧工件，从而使切削速度大幅度提高。目前，除了在生产流水线、自动线
配置相应的高效、自动化夹具外，在数控机床上，尤其在加工中心上出现了各种自 动装夹工件的夹具以及自动更换夹具的装置，充分发挥了数控机床的效率。
4)柔性化
劳动强度。
2•近年来，数控机床、加工中心、成组技术、柔性制造系统(FMS)等新加工 技术的应用，对机床夹具提出了哪些新的要求？
对机床夹具提出了如下新的要求:
(1) 能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。
(4)能适用于各种现代化制造技术的新型机床夹具。
(5)采用以液压站等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高
对同一批工件说，刀具调整后位置是不动的，即被加工表面的位置相对于定位基准 是不变的，因此定位误差就是工序基准在加工尺寸方向上的最大变动量。
造成定位误差的原因: ⑴定位基准和工序基准不一致所引起的基准不重合误差ABC⑵由于定位副制造误差及配合间隙所引起的定位误差，即基准位移误差AJW
1・如图题2・1所示，钻、扩、餃殄H7孔，其余表面均已加工，试确定工件限制
般机械制造装备的柔性化有两重含义，即产品结构柔性化和功能柔性化。
【课后作业】
一、填空题
(1)由刚体运动的规律可知，在空间一个自由刚体有且仅有左个自由度。
(2)工件在夹具中定位时，若几个定位支承点重复限制同一个或几个自由度,
称为过定位。
(3)要确定零件上点、线、面的位置，必须以一些指定的点、线、面作为依据, 这些作为依据的点、线、面称为基准。
。.当厶^工(),△"=0时，如果工序基准在定位基面上，贝IJAD=Ar-AB

模具制一、填空题1．机床夹具的基本组成部分有定位装置和夹紧装置。

2．机床夹具的主要功能定位和夹紧；特殊功能是对刀和导向。

3．机床夹具的主要功能是定位和夹紧。

特殊功能是对刀和导向。

4．制造工艺装备包括夹具、刀具、量具和辅具等。

5．是确定工件在夹具中占有正确位置的过程。

6．对刀是调整刀具切削刃相对于工件或夹具的相对位置。

7．根据基准的作用不同，分为设计基准和工艺基准。

8．工艺基准按用途不同分为工序基准、定位基准、测量基准和装配基准。

9．定位基准分为粗基准和精基准。

11．为了保证不加工表面与加工表面的位置尺寸要求，应选不加工表面为粗基准。

12．当要求某加工表面具有均匀的切削余量时，应选该表面作粗基准。

13．为保证各加工表面都有足够的加工余量，应选择毛坯余量小的表面作粗基准。

14．一般情况下粗基准不重复使用。

15．在生产中工件、刀具之间的相对位置常用试切法或调整法来保证。

16．确定工件在机床上或夹具中占有正确位置的过程称为定位。

17．根据六点定位原理，六个支承点限制了工件的全部自由度，称为.完全定位。

18.在零件加工中，对于应该限制的自由度，没有布置适当的支承点加以限制称为欠定位。

19．根据加工要求不需要限制工件全部自由度的定位，称为不完全定位。

20．根据六点定位原理，正确的定位形式有完全定位和不完全定位。

21．夹具上的定位元件重复限制工件的同一个或几个自由度称为过定位。

22．两中心孔在顶尖上定位限制工件的5个自由度，固定顶尖限制3个移动自由度, 活动顶尖限制 2 个转动自由度。

23．长V形块定位限制工件的4个自由度，2个移动自由度和2个转动自由度。

24．短外圆定位限制工件的2个自由度，长圆锥定位限制工件的5个自由度。

25．在一面双销定位中，平面限制工件3个自由度，圆柱销限制2个自由度，削边销限制工件1个自由度。

26．浮动支承多点与工件接触，相当于一个定位支承点，限制工件 1 个自由度。

27.当工件以精基准平面定位时，可采用平头支承钉或支承板；而球头支承钉主要用于粗基准定位。

一、名词解释（每题4分，共16分）1. 定位:同批工件在夹具中占有同一正确的加工位置2. 夹紧:将工件固定,保护工件已定好的定位.3. 过定位:工件的同名自由度被定位元件重复限制的定位4. 组合夹具:是一种模块化的夹具,它由具有较高的精度和耐磨性的标准模块元件来组装成各种夹具;夹具用毕可拆卸,留待组装新的夹具.二、填空题（每空1分，共15分）1、机床夹具的基本组成是_定位元件_、_夹紧装置和_基础件2、夹紧机构的组成_力源_、__中间传力_ 、_夹紧元件__。

3、常用基本夹紧机构_斜楔、_螺旋_、_偏心、铰链_四类。

4、回转分度装置由固定、转动、分度对、抬起、润滑五部分组成。

三、选择题（每小题1分，共10分）1．在金属切削机床上使用的夹具统称为（B）.A工艺装备 B机床夹具 C加工定位装置 D机床附件2．我们把工件在夹具中占据正确位置后并固定的过程称为（A）.A装夹 B定位 C划线找正 D找正过程3．在三维空间用合理分布的六个支承点制约物体的六个自由度我们称之为（C）.A定位原理 B夹紧原则 C六点定位规则 D定位过程4．一个没有完全定位的工件在空间其位置是不确定的，空间三维直角坐标系中,这个不确定的工件可能有（E ）自由度.A一个 B两个 C三个 D六个 E少于六个5．在各种类型的固定支承钉中,适合于较大型工件的粗基准面定位的支承钉类型是（B）.A E型支承钉B C型支承钉C B型支承钉D A型支承钉6．车床夹具,铣床夹具,钻床夹具,镗床夹具等夹具叫法是按（D）来分类的.A夹具的作用 B夹具的功能 C夹紧方式 D夹具所在的机床7．凡是夹具,其中一定有（D）.A对刀装置 B 分度装置 C 平衡配重块 D 定位元件8．在夹具设计中，当结构方案拟定之后，应该对夹具的方案进行精度分析和估算；在夹具总图设计完成后，还应该根据夹具有关元件的配合性质及技术要求，再进行一次复核.这是确保产品（C）而必须进行的误差分析.A能够被夹紧 B加工质量 C定位 D加工9．镗床夹具又称为镗模，主要用于加工箱体或支座类零件上的精密孔和孔系。

机床夹具设计试卷一、填空（每空1分，共28分)1、工件的装夹指的是工件的_______________和__________________.2、完全定位指的是____________________________________，不完全定位指的是________________________，欠定位指的是__________________。

3、夹具由、、、、和其他元件及装置组成。

4、工件以圆孔定位时的定位元件有、、和。

5、造成定位误差的原因有和。

6、常用夹紧机构有、和。

7、安装在车床主轴上的专用夹具有、、、以及、 .8、按铣削时的进给方式，可将铣床夹具分为、、以及三种。

9、根据组合夹具组装联接基面的形状，可将其分为和两大类。

二、简答（每题5分，共25分）1、何为六点定位原则？2、在夹具设计中对夹具体的基本要求是什么?3、机床夹具在机械加工中的作用是什么？4、机床夹具的设计要求是什么?5、设计联动夹紧机构的要点是什么？三、根据工件加工要求判别工件应该限制的自由度（每小题3分.共12分）1。

在球形工件上铣削平面 2.图示工件铣削通槽3.钻图示管的上壁小孔 4。

铣右上角的平面四、计算题1（15分)图示工件以外园在套筒中定位铣台阶面,保证图示加工要求,试分析计算定位误差.2（20分）铣如图所示工件上的键槽，以圆柱面0ddδ在α=90°的V形块上定位，求加工尺寸分别为A1、A2、A3时的定位误差。

一、填空(每空1分，共28分）1、定位夹紧2、工件的六个自由度都限制了、工件被限制的自由度少于六个,但能保证加工要求、按加工要求应限制的自由度没有被限制.3、定位装置、夹紧装置、对刀或导向装置、连接元件、夹具体4、定位销、圆柱心轴、圆锥销、锥度心轴5、基准不重合误差ΔB、基准位移误差ΔY6、斜槭夹紧机构、螺旋夹紧机构、偏心夹紧机构7、心轴式、夹头式、卡盘式、角铁式、花盘式8、直线进给式、圆周进给式、靠模进给式9、槽式组合夹具、孔系组合夹具二、简答（每题5分，共25分）1、答：1）工件定位的实质就是使工件在夹具中占据确定的位置，因此工件的定位问题可转化为在空间直角坐标系中决定刚体坐标位置的问题来讨论;2）在空间直角坐标系中,刚体具有六个自由度，即沿x、y、z轴移动的三个自由度和绕此三轴旋转的三个自由度；3）用六个合理分布的支承点限制工件的六个自由度，使工件在夹具中占据正确的位置，称为六点定位法则。

机床夹具设计练习题机床夹具设计练习题机床夹具设计是机械工程中的重要环节，它直接关系到机床加工的质量和效率。

在机床夹具设计中，需要考虑到工件的形状、尺寸、材料等因素，以及夹具的稳定性、刚性、精度等要求。

为了提高设计水平和技巧，下面给出一些机床夹具设计的练习题，供大家参考。

1. 设计一个用于夹持圆柱形工件的夹具。

工件直径为50mm，长度为100mm，材料为铝合金。

夹具需要具备良好的稳定性和刚性，以确保工件在加工过程中不发生位移和变形。

同时，夹具还需要具备一定的调整能力，以适应不同直径的工件。

请绘制夹具的结构图，并给出夹具的主要尺寸和材料选择。

2. 设计一个用于夹持平面工件的夹具。

工件尺寸为200mm×200mm，材料为钢。

夹具需要具备良好的稳定性和平行度，以确保工件在加工过程中不发生位移和倾斜。

同时，夹具还需要具备一定的调整能力，以适应不同尺寸的工件。

请绘制夹具的结构图，并给出夹具的主要尺寸和材料选择。

3. 设计一个用于夹持复杂形状工件的夹具。

工件形状如下图所示，尺寸为150mm×100mm×80mm，材料为铜。

夹具需要具备良好的稳定性和刚性，以确保工件在加工过程中不发生位移和变形。

同时，夹具还需要具备一定的调整能力，以适应不同形状的工件。

请绘制夹具的结构图，并给出夹具的主要尺寸和材料选择。

4. 设计一个用于夹持薄板工件的夹具。

工件尺寸为300mm×200mm×2mm，材料为不锈钢。

夹具需要具备良好的稳定性和刚性，以确保工件在加工过程中不发生位移和变形。

同时，夹具还需要具备一定的调整能力，以适应不同厚度的工件。

请绘制夹具的结构图，并给出夹具的主要尺寸和材料选择。

5. 设计一个用于夹持圆锥形工件的夹具。

工件底面直径为80mm，高度为120mm，材料为铁。

夹具需要具备良好的稳定性和刚性，以确保工件在加工过程中不发生位移和变形。

同时，夹具还需要具备一定的调整能力，以适应不同直径和高度的工件。

《机床夹具设计》习题一、是非题：1、六点定位原理只能解决工件自由度消除的问题，不能解决定位精度问题。

2、计算定位误差就是设计基准（一批工件的）沿加工要求方向上的最大位置变动量。

3、消除或减小过定位所引起的干涉，可以采用提高定位基准及定位元件工作表面之间的位置精度等办法。

4、工序基准与定位基准不重合，在任何方向上加工工件都会引起基准误差。

5、为确保工序尺寸要求及加工顺利，从六点定位原理出发所应限制的自由度往往少于实际所采用的支承钉数目。

6、工件以圆柱孔定位时，心轴竖放的定位误差是卧放时的两倍。

7、工件定位时，重复欠定位均不允许出现。

8、满足了六点定位规则就满足了工件的定位要求。

9、用六个支承点就一定能完全限制工件的六个自由度。

10、少于六点的定位就是欠定位。

11、多于六点的定位就是过定位。

12、设计夹具的辅助支承应不能限制工件的自由度。

13、为保证夹紧可靠，工件的夹紧力应大于材料的强度极限。

14、采用偏心夹紧机构的目的是使工件夹紧的自锁性能好。

15、设计联动夹紧机构时应注意设置浮动环节。

16、弹性定心夹紧机构对工件的定位基准精度要求较高。

17、夹具的气动装置使用方便，在重型机械加工中广泛使用。

18、利用分度装置可以使工件加工工序集中，减少安装次数。

19、在新产品试制时广泛采用铸造毛坯的夹具体。

20、径向尺寸较大的车夹具与主轴的联接元件可以是过渡盘。

21、专用夹具的制造特点是标准化、精密化、批量大。

22、钻套内径尺寸应小于刀具的最大极限尺寸。

23、用六个支承点就一定能完全限制工件的六个自由度。

24、少于六点的定位就是欠定位。

25、夹具的必要功用是要保证工件的工序位置精度。

26、过滤器、调压阀、油雾器被称为是气动三大件。

27、镗夹具的镗套硬度应高于镗杆的硬度。

28、组合夹具因外形尺寸大，刚性较差而难推广使用。

29、多品种小批量生产中应推广使用通用可调夹具与成组夹具。

30、钻套内径尺寸应大于所引导刀具的最大极限尺寸。

一、名词解释1．机床夹具：机床夹具是在机床上装夹工件的一种装置，其作用是使工件相对于机床和刀具有一个正确位置，并在加工过程中保持这个位置的不变2．定位误差：由于工件在夹具上（或机床上）定位不准确而引起的加工误差。

二、选择题1.回转工件台属于（）。

A、通用夹具B、专用夹具C、可调夹具2.“一面两孔”定位时，削边定位销削边的方向应（）。

A、垂直于两定位销连线B、平行于两定位销连线C、与两定位销连线成一定夹角3.当工件需要在一次安装下进行钻孔、扩孔、铰孔等多次加工，宜选用（）。

A、固定式钻套B、可换钻套C、快换钻套D、特殊钻套4.双支承镗模的镗刀杆与机床主轴应采用（）。

A、刚性连接B、浮动连接C、弹性连接5.辅助支承在使用时是（）。

A、每批工件调整一次B、每个工件调整一次C、先调整好以后再把工件放上去定位夹紧D、不调整6.四爪单动卡盘属于（）。

A、可调夹具B、专用夹具C、通用夹具7.工件以外圆柱面放在V型块上定位时，定位误差随V型块夹角α增大而（）。

A、增大B、减少C、不变8.定位误差中包括（）。

A、随机误差B、调整误差C、夹紧误差D、基准不重合误差和基准位置误差9.铣床夹具上的定向键是用来（）。

A、使工件在夹具上定位B、使夹具在机床上定位C、使刀具对夹具定位D、使夹具在机床上定向10.自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（）。

A、不起定位作用B、一般来说只限制一个自由度C、不管如何浮动必定能限制一个自由度11.在简单的夹紧机构中（）夹紧机构一般不考虑自锁。

A、铰链B、螺旋C、偏心D、斜楔E、杠杆12.在多件夹紧中，由于各工件在尺寸上有误差，因此一般采用（）夹紧，夹紧才能达到各工件同时被夹紧的目的。

A、多点B、多向C、浮动D、动作联动E、连续式或干行式13.专用车床夹具的回转轴线与车床主轴轴线的同轴度与（）有关。

A、轴颈精度B、夹具与主轴联接结构及精度C、主轴端部与夹具采用螺纹联接的螺纹精度有关14.常用的夹紧机构中，自锁性能最好的夹紧机构是（）夹紧机构。
