流化床基本结构1. 引言流化床是一种广泛应用于化工、环保、能源等领域的重要反应器。
它具有高传热、高传质、高反应效率等优点，因此受到了广泛关注和研究。
本文将对流化床的基本结构进行全面详细、完整且深入的介绍。
2. 流化床的定义流化床是一种在气流或液流的作用下，固体颗粒呈流动状态的反应器。
在流化床中，固体颗粒由于气流或液流的作用，呈现出类似于液体的流动性质，形成了一个动态的床层。
3. 流化床的基本结构流化床的基本结构主要由以下几部分组成：3.1. 反应器本体反应器本体是流化床的主体部分，通常采用圆柱形或矩形的容器。
反应器本体内部设有气体或液体的进出口，用于引入和排出流体。
3.2. 床层床层是流化床中固体颗粒的集合体，是反应发生的主要区域。
床层的高度可以根据具体的反应需求进行调节。
床层内的固体颗粒通过气流或液流的作用，形成类似于液体的流动状态。
3.3. 气体或液体分配器气体或液体分配器位于床层底部，用于均匀分布气流或液流。
它通常由多孔板或多孔介质构成，可以有效地将气流或液流分散到整个床层中，保证床层内的固体颗粒充分流动。
3.4. 气体或液体进出口气体或液体进出口是流化床中气流或液流的出入口。
进口用于引入气体或液体，而出口则用于排出废气或废液。
3.5. 温度控制装置温度控制装置用于控制流化床内的温度。
在某些反应中，温度的控制非常重要，可以通过加热或冷却装置来实现。
4. 流化床的工作原理流化床的工作原理主要包括以下几个方面：4.1. 流体力学在流化床中，气体或液体通过分配器进入床层，与固体颗粒发生相互作用。
气流或液流的作用下，固体颗粒开始流动，并形成类似于液体的床层。
4.2. 传热与传质流化床具有高传热、高传质的特点。
固体颗粒的流动使得床层内的热量和物质能够充分混合和传递，从而提高了反应的效率。
4.3. 反应过程在流化床中，固体颗粒与气流或液流中的物质发生反应。
固体颗粒的流动和高传质性质使得反应速度加快，反应效果更好。

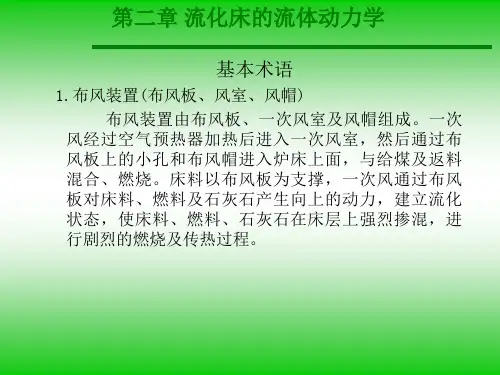

第二章循环流化床锅炉流体动力特性循环流化床气-固两相流体动力特性是CFB锅炉性能设计、炉内传热研究及锅炉运行调试的基础。
循环流化床的流体动力特性不仅取决于流化风速、固体颗粒循环流率、气固物性，而且受设备的结构尺寸，包括床径、床高、进出口结构以及运行参数(如温度、压力)的影响，因此在锅炉设计和运行调试前有必要对CFB锅炉的流体动力学有所熟悉和研究。
2.1 气固流态化形式流态化用来描述固体颗粒与流体接触的一种运行形态，是一种使微粒固体通过与气体接触而转变为类似流体状态的操作模式。
气固流态化大致可分为固定床、鼓泡床、湍流床、快速床到气力输送几种形式，见图2-1。
图2-1 流态化过渡形式提高鼓泡床的运行风速，床层流动就转到湍流流化床流型，此时密相床层和悬浮段间的界面变得不很明显，颗粒的向上夹带量明显增加，如再进一步增加风速将会形成快速流态化状态。
由于流态化转变是一个相当复杂的过程，不仅与装置本身有关，而且在很大程度上取决于运行工况的组织、流化颗粒物性等因素。
即使对同一流化床装置，在所有运行工况及颗粒物性稳定的情况下，床层的不同区域亦会呈现出不同的流动型态。
如传统的鼓泡流化床虽属低速流态化范畴，当燃用宽筛分煤粒时，呈现出底部布风板以上的密相鼓泡区和悬浮段的稀相气力输送区域。
燃煤循环流化床虽属高速流态化范畴，但由于底部床料的加速效应和大颗粒从底部循环回送，因而仍然存在着底部的密相区和二次风口以上的相对稀相区，并且在布风板和二次风口之间的区域基本上处于鼓泡流化床和湍流流化床状态，而在二次风口以上才逐步过渡到快速流化床状态。
快速流化床是流态化的一种形式，循环流化床锅炉所具有的许多优点，例如燃料适应性广、NO x排放量低、燃烧效率高、脱硫时石灰石利用率高和给料点较少等，其原因均是由于气固处于快速流态化运动状态。
习惯上人们总是用风速来判别流化状态。
当流化风速超过临界流化风速后，整个床层由固定床过渡到鼓泡床，再继续提高风速就过渡到湍流床和快速循环流化床。
