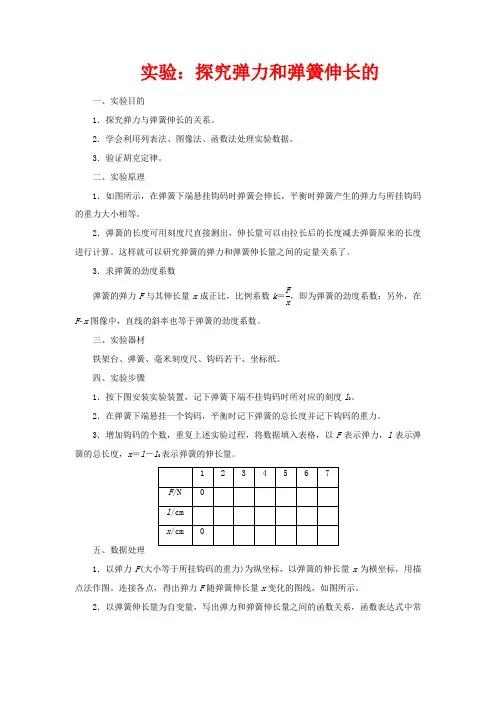

实验：探究弹力和弹簧伸长的
一、实验目的
1．探究弹力与弹簧伸长的关系。
2．学会利用列表法、图像法、函数法处理实验数据。
3．验证胡克定律。
二、实验原理
1．如图所示，在弹簧下端悬挂钩码时弹簧会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等。
2．弹簧的长度可用刻度尺直接测出，伸长量可以由拉长后的长度减去弹簧原来的长度进行计算。这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系了。
3．求弹簧的劲度系数
弹簧的弹力F与其伸长量x成正比，比例系数k＝Fx，即为弹簧的劲度系数；另外，在Fx图像中，直线的斜率也等于弹簧的劲度系数。
三、实验器材
铁架台、弹簧、毫米刻度尺、钩码若干、坐标纸。
四、实验步骤
1．按下图安装实验装置，记下弹簧下端不挂钩码时所对应的刻度l0。
2．在弹簧下端悬挂一个钩码，平衡时记下弹簧的总长度并记下钩码的重力。
3．增加钩码的个数，重复上述实验过程，将数据填入表格，以F表示弹力，l表示弹簧的总长度，x＝l－l0表示弹簧的伸长量。
1 2 3 4 5 6 7
F/N 0
l/cm
x/cm 0
五、数据处理
1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图。连接各点，得出弹力F随弹簧伸长量x变化的图线，如图所示。
2．以弹簧伸长量为自变量，写出弹力和弹簧伸长量之间的函数关系，函数表达式中常数即为弹簧的劲度系数，这个常数也可据Fx图线的斜率求解，k＝ΔFΔx。
六、误差分析
由于弹簧原长及伸长量的测量都不便于操作，存在较大的测量误差，另外由于弹簧自身的重力的影响，即当未放重物时，弹簧在自身重力的作用下，已经有一个伸长量，这样所作图线往往不过原点。
七、注意事项
1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度。
2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点尽可能稀一些，这样作出的图线精确。
第 1 页 共 10 页 实验：探究弹簧弹力的大小与伸长量的关系
实验目标：
1．知道科学探究的过程，探究弹力与弹簧伸长量之间的关系。
2．学会利用列表法、图像法、函数法处理实验数据。
3．能根据Fx、Fl图像求弹簧的劲度系数。
一、实验原理和方法
1．用悬挂法测量弹簧的弹力F
弹簧下端悬挂的钩码静止时，弹力大小与所挂的钩码的重力相等，即F＝mg。
2．测出弹簧的伸长量x
弹簧的原长l0与挂上钩码后弹簧的长度l可以用刻度尺测出，其伸长量x＝l－l0。
3．探究弹力和弹簧伸长量的关系
建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力和弹簧伸长量的关系。
二、实验器材
铁架台、下端带挂钩的弹簧、钩码、刻度尺、坐标纸。
三、实验步骤
1．如图所示，将弹簧上端固定在铁架台上，在弹簧旁边固定一刻度尺，刻度尺的零刻度线与弹簧的上端重合。读出弹簧的原长l0填入下表。
第 2 页 共 10 页 2．在弹簧下挂一个钩码，测出弹簧的总长度l1。然后再在弹簧下挂一个钩码，测出弹簧的总长度l2……将各次弹簧总长度计入下表相应的表格内。
3．根据每个钩码的质量计算出其重力。弹簧的弹力的大小等于所挂钩码的重力，即F1＝mg、F2＝2mg、F3＝3mg……将各次弹簧弹力大小填入下表相应表格内。
实验次数 1 2 3 4 5 6
7
弹力F/N
弹簧总长度l/cm
弹簧的伸长量x/cm
弹簧原长l0/cm
四、数据处理
1．图像法
以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图。连接各点，得出弹力F随弹簧伸长量x变化的图线。可以发现Fx图线是一条过原点的直线。

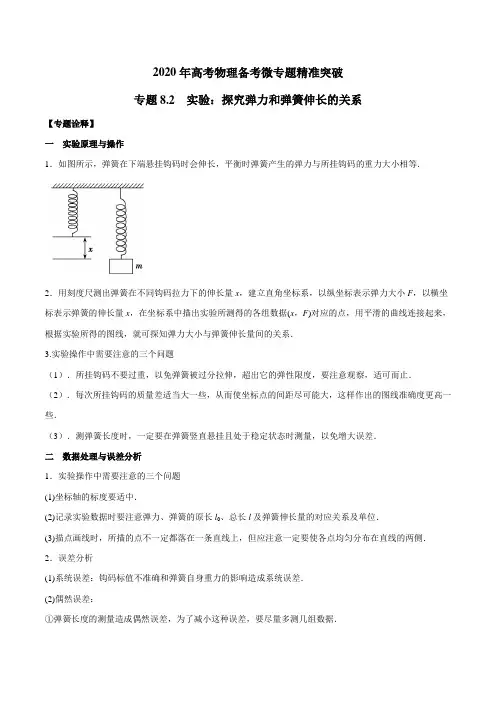

2020年高考物理备考微专题精准突破
专题8.2 实验：探究弹力和弹簧伸长的关系
【专题诠释】
一 实验原理与操作
1．如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等．
2．用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组数据(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与弹簧伸长量间的关系．
3.实验操作中需要注意的三个问题
（1）．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度，要注意观察，适可而止．
（2）．每次所挂钩码的质量差适当大一些，从而使坐标点的间距尽可能大，这样作出的图线准确度更高一些．
（3）．测弹簧长度时，一定要在弹簧竖直悬挂且处于稳定状态时测量，以免增大误差．
二 数据处理与误差分析
1．实验操作中需要注意的三个问题
(1)坐标轴的标度要适中．
(2)记录实验数据时要注意弹力、弹簧的原长l0、总长l及弹簧伸长量的对应关系及单位．
(3)描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使各点均匀分布在直线的两侧．
2．误差分析
(1)系统误差：钩码标值不准确和弹簧自身重力的影响造成系统误差．
(2)偶然误差：
①弹簧长度的测量造成偶然误差，为了减小这种误差，要尽量多测几组数据． ②作图时的不规范造成偶然误差，为了减小这种误差，画图时要用铅笔作图，所描各点尽量均匀分布在直线的两侧．
三 实验拓展与创新
创新角度 实验装置图 创新解读
实验方法创新
1.弹簧水平放置，消除弹簧自身重力对实验的影响
2.改变弹簧的固定方式，研究弹簧弹力大小与压缩量之间的大小关系
实验器材创新
1.用橡皮筋代替弹簧做实验
2.拉力传感器显示的拉力F与橡皮筋的弹力并不相等，仅为橡皮筋弹力在水平方向的分力
实验原理的迁移
实验：探究弹力和弹簧伸长量的关系
[学习目标] 1.探究弹力与弹簧伸长量之间的关系.2.学会利用列表法、图象法、函数法处理实验数据.3.能根据F-x，F-l图象求出弹簧的劲度系数．
一、实验原理和方法
1．弹簧弹力F的确定：弹簧下端悬挂钩码，静止的钩码处于平衡状态，弹力大小与所挂钩码的重力大小相等．
2．弹簧的伸长量x的确定：弹簧的原长l0与挂上钩码后弹簧的长度l可以用刻度尺测出，弹簧的伸长量x＝l－l0.
3．图象法处理实验数据：作出弹簧弹力F与弹簧伸长量x的关系图象，根据图象可以分析弹簧弹力和弹簧伸长量的关系．
二、实验器材
铁架台、毫米刻度尺(米尺)、轻弹簧、钩码(一盒)、三角板、铅笔、坐标纸等．
三、实验步骤
1．按如图所示安装实验装置，记下弹簧下端不挂钩码时弹簧的长度l0.
2．在弹簧下端悬挂一个钩码，平衡时记下弹簧的总长度，并记下钩码的重力．
3．增加钩码的个数，重复上述实验过程，将数据填入表格．以F表示弹力，l表示弹簧的总长度，x＝l－l0表示弹簧的伸长量．
1 2 3 4 5 6 7
F/N
l/cm
x/cm
四、数据处理
1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线，如图所示．
2．以弹簧伸长量为自变量，写出弹力和弹簧伸长量之间的函数关系，函数表达式中常数即为弹簧的劲度系数，这个常数也可据F-x图线的斜率求解，k＝ΔFΔx.
3．得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．
五、误差分析
1．偶然误差：由于读数和作图不准产生的误差，为了减小偶然误差要尽量多测几组数据．
2．系统误差：弹簧竖直悬挂时未考虑弹簧重力的影响产生的误差，为减小系统误差，应使用较轻的弹簧．
六、注意事项
1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度．
