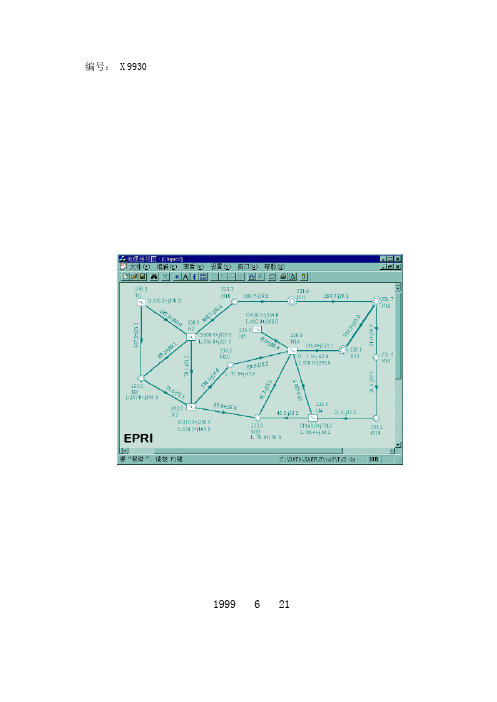

编号：X9930地理接线图用户手册（１．２Ｂ版） 国家电力公司电力科学研究院1999年6月21日工作单位：国家电力公司电力科学研究院 工作人员：陶向红 陈珍珍 卜广全 工作日期：１９９８年１月～１９９８年１２月 报告编写：陶向红 报告审核：系统室：卜广全系统所：汤涌科研处：胡学浩院学术委员会：印永华报告批准：院总工：周孝信目录1 概述 (1)1.1 主要特点 (1)1.2 软件的界面 (2)2 文件 (5)2.1 新建图形文件 (5)2.2 打开已存在文件 (6)2.2.1 方式套用 (7)2.3 关闭窗口 (8)2.4 保存文件 (8)2.5 另存文件 (8)2.6 打印 (9)2.7 打印预览 (9)2.8 打印设置 (10)2.9 页面设置 (11)2.10 输出 (11)2.11 退出 (12)3 编辑 (13)3.1 系统图形的绘制 (13)3.1.1 增加站 (13)3.1.1.1 站编辑对话框 (14)３．１．２修改站 (15)3.1.3 连线 (15)3.1.3.1 连线的拆合 (16)3.1.3.2 连线的编辑 (16)3.1.4 标签 (17)3.1.5 对象的状态 (17)3.1.6 对象的移动 (18)3.2 增加注释 (18)3.3 增加信息注释 (19)3.4 增加图例 (19)3.5 删除对象 (20)3.6 站对齐 (20)4 视图 (21)4.1 图形缩放 (21)4.2 对象的属性 (21)4.2.1 站属性 (21)4.2.2 连线属性 (22)4.2.3 名称属性 (23)4.2.4 站结果属性 (23)4.2.5 注释属性 (24)4.2.6 信息注释属性 (24)4.2.7 图例的属性 (24)4.3 控制板 (24)4.4 图形文档的信息 (25)5 设置 (26)5.1 设定作图区域的大小 (26)5.2 刷新结果 (26)5.3 设定结果字体 (27)5.4 选项 (27)5.5 电压等级 (28)5.6 装入线路说明 (29)5.7 潮流计算 (30)5.8 终止潮流计算 (30)附录A. 线路辅助说明库文件格式 (31)1 概述1.1 主要特点本软件是一个电力系统分析软件的辅助工具，用于绘制地理图格式的潮流图画面，主要由“厂站”（电厂、变电站及等值系统，以下简称站）和‘连线’（输电线路、变压器和等值线路等）构成。
高压供电系统主接线图及变配电系统图讲解，非常详细一、高压供电系统主接线图变电所的主接线图是指由各种开关电器、电力变压器、断路器、隔离开关、避雷器、互感器、母线、电力电缆、移相电容器等电气设备按一定次序相连接的具有接收和分配电能的电路。
电气主接线图一般以单线图的形式表示。
1.线路—变压器组接线当只有一路电源供电和一台变压器时，可采用线路—变压器组接线，如图2-44所示。
图2-44 线路—变压器组接线图根据变压器高压侧情况的不同，可以选择如图2-44所示的4种开关电器。
当电源侧继电保护装置能保护变压器且灵敏度满足要求时，变压器高压侧可只装设隔离开关①;当变压器高压侧短路容量不超过高压熔断器断流容量，而又允许采用高压熔断器保护变压器时，变压器高压侧可装设跌落式熔断②或负荷开关—熔断器③，一般情况下，在变压器高压侧装设隔离开关和断路器④。
当高压侧装设负荷开关时，变压器容量不大于1250kVA;高压侧装设隔离开关或跌落式熔断器时，变压器容量一般不大于630kVA。
线路—变压器组接线的优点是接线简单，所用电气设备少，配电装置简单，投资少。
缺点是该单元中任一设备发生故障或检修时，变电所全部停电，可靠度不高。
线路—变压器组接线适用于小容量三级负荷、小型企业或非生产用户。
2.单母线接线母线又称汇流排，用于汇集和分配电能。
单母线接线又分为单母线不分段和单母线分段两种。
（1）单母线不分段接线。
当只有一路电源进线时，常用这种接线，如图2-45(a)所示，每路进线和出线装设一只隔离开关和断路器。
靠近线路的隔离开关称线路隔离开关，靠近母线的隔离开关称为母线隔离开关。
单母线不分段接线的优点是接线简单清晰，使用设备少，经济性比较好。
缺点是可靠性和灵活性差，当电源线路、母线或母线隔离开关发生故障或进行检修时，全部用户供电中断。
此种接线适用于对供电要求不高的三级负荷用户，或者有备用电源的二级负荷用户。
图2-45 单母线接线图（a）单母线不分段;(b)单母线分段（2）单母线分段接线。

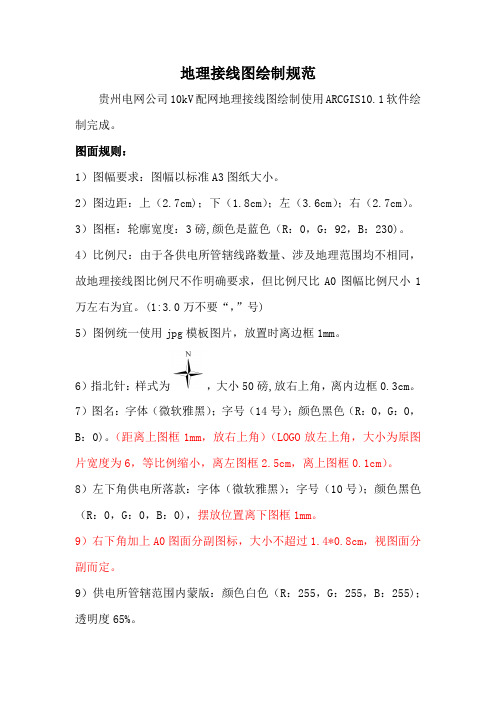

地理接线图绘制规范
贵州电网公司10kV配网地理接线图绘制使用ARCGIS10.1软件绘制完成。
图面规则：
1）图幅要求：图幅以标准A3图纸大小。
2）图边距：上（2.7cm)；下（1.8cm）；左（3.6cm）；右（2.7cm）。
3）图框：轮廓宽度：3磅,颜色是蓝色（R：0，G：92，B：230)。
4）比例尺：由于各供电所管辖线路数量、涉及地理范围均不相同，故地理接线图比例尺不作明确要求，但比例尺比A0图幅比例尺小1万左右为宜。
(1:3.0万不要“，”号)
5）图例统一使用jpg模板图片，放置时离边框1mm。
6）指北针：样式为，大小50磅,放右上角，离内边框0.3cm。
7）图名：字体（微软雅黑）；字号（14号）；颜色黑色（R：0，G：0，B：0)。
（距离上图框1mm，放右上角）（LOGO放左上角，大小为原图片宽度为6，等比例缩小，离左图框2.5cm，离上图框0.1cm）。
8）左下角供电所落款：字体（微软雅黑）；字号（10号）；颜色黑色（R：0，G：0，B：0)，摆放位置离下图框1mm。
9）右下角加上A0图面分副图标，大小不超过1.4*0.8cm，视图面分副而定。
9）供电所管辖范围内蒙版：颜色白色（R：255，G：255，B：255)；透明度65%。
9）供电所管辖范围外蒙版：颜色白色（R：255，G：255，B：255)；透明度28%。
其他同A0图面设置。
配电网的接线方式一、架空路线中压配电网的接线方式，架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
（1）放射式放射式结构见图1–2，线路末端没有其它能够联络的电源。
这种中压配电网结构简单，投资较小，维护方便，但是供电可靠性较低，只适合于农村、乡镇和小城市采用。
图1–2 放射式供电接线原理图（2）普通环式普通环式接线是在同一个中压变压器的供电范围内，把不同的两回中压配电线路的末端或中部连接起来构成环式网络，见图1–3。
当中压变电站10kV侧采用单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电，而当中压变电站一母线停电检修时，用户可以不停电。
这种配电网结构，投资比放射式要高些，但配电线路停电检修可以分段进行，停电范围要小得多。
用户年平均停电小时数可以比放射式小些，适合于大中城市边缘，小城市、乡镇也可采用。
图1–3 普通环式供电接线原理图（3）拉手环式拉手环式的结构见图1–4。
它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通，形成一个两端都有电源、环式设计、开式运行的主干线，任何一端都可以供给全线负荷。
主干线上由若干分段点（一般是安装油浸、真空、产气、吹气等各种形式的开关）形成的各个分段中的任何一个分段停电时，都可以不影响其它各分段的停电。
因此，配电线路停电检修时，可以分段进行，缩小停电范围，缩短停电时间；中压变电站全停电时，配电线路可以全部改由另一端电源供电，不影响用户用电。
这种接线方式配电线路本身的投资并不一定比普通环式更高，但中压变电站的备用容量要适当增加，以负担其它中压变电站的负荷。
实际经验证明，不管配电网的接线形式如何，一般情况下，中压变电站主变压器都需要留有30%的裕度，而这30%的裕度对拉手环式接线也已够用。
当然，推荐的裕度要更高些，是40%。
拉手环式接线有两种运行方式，一种是各回主干线都在中间断开，由两端分别供电，如图1–4（a）所示。
