TN-STN-CTN-C-STTIT接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。
35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
即过去的三相四线制供电系统中的保护接地。
TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。
即过去的三相四线制供电系统中的保护接零。
TN系统的电源中性点直接接地，并有中性线引出。
按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

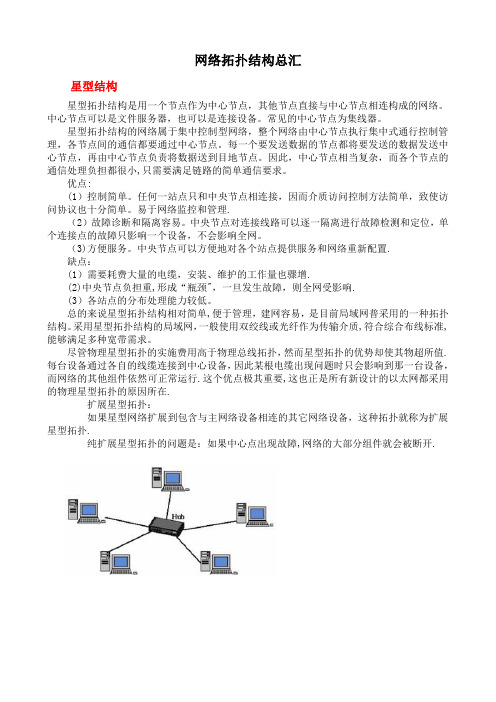

网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小,只需要满足链路的简单通信要求。
优点:(1）控制简单。
任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。
易于网络监控和管理.（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
（3)方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置.缺点：(1）需要耗费大量的电缆，安装、维护的工作量也骤增.(2)中央节点负担重,形成“瓶颈"，一旦发生故障，则全网受影响.(3）各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单,便于管理，建网容易，是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质,符合综合布线标准,能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值.每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行.这个优点极其重要,这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在.扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑.纯扩展星型拓扑的问题是：如果中心点出现故障,网络的大部分组件就会被断开.环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输,信息从一个节点传到另一个节点。
网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。
优点：（1）控制简单。
任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。
易于网络监控和管理。
（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
（3）方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点：（1）需要耗费大量的电缆，安装、维护的工作量也骤增。
（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。
（3）各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。
这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。
环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
最完整的电线接线图教程（绝对干货）简介: 一些个性化的特点和经验，希望有助于读者在工程项目管理中，将工程项目管理的理念、知识和方法融会贯通，打造务实与分享的平台。
电工这种技术是很简单的，我要拿出来说一说就有点小题大作了，我还是看了昨天的电视上说有个国家的标致的建筑300米高，警方初步认为是电线短路或电线打火造成的我对这方面了解的，线路如何会打火，为什么会短路，以及他的标准做法给大家说一下，如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶，我就以他为例，说一下顶内的电线做法2、提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
相关图片:3、通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象点这免费下载施工技术资料这是施工规范，是每个电工的应该的做到的，相关图片:4、这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
相关图片:5、现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，(吊顶内)。
相关图片:6、每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业相关图片:7、电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
tns系统接线图解 - 电工基础1、首先阐述一下接地的概念：以接地体为中心，在半径20m之外的范围叫大地的地，在半径20m范围之内为电气的地。
接地，就是将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
机房接地系统应满足人身安全和设备安全正常运行要求。
保护接地系统的五种类型：TT、IT、TN-C、TN-S、TN-C-S，地区不同，供电系统存在差异，机房保护接地也将发生相应的变化。
比较常用的保护接地为后三种，机房应采用TN-S系统。
字母含义：第一位字母表示低压系统的对地关系：“T”表示一点直接接地，“I”表示所有带电部分与地绝缘或一点经阻抗接地。
第二位字母表示电气装置的外露导电部分的对地关系：“T”表示外露导电部分对地直接电气连接，与低压系统的任何接地点无关；“N”表示外露导电部分与低压系统的接地点（中性点）直接电气连接。
其他位字母“C”表示中性线和保护线是合一的；“S”表示中性线和保护线是分开的。
TT系统从电源中性点直接引出N线，但设备的PE线是各自独立接地的，例如，楼房有单独的接地系统。
IT系统的带电部分与大地间不直接连接（经阻抗接地或不接地），而电气装置的外露导电部分则是接地的。
IT系统居民楼不用。
TN-S系统的零线（N）与保护接地（PE）在变电所为一点接地，电源返出后，PE和N是分开的，不再有任何电气连接。
PE连接设备金属外壳，正常状态无电流，安全可靠，抗干扰性强。
这种保护接地系统在新建筑中应用很普遍。
如果是TN-C系统，零线N与保护接地PE是合一的，即PEN一条线保护，且有电流通过，抗干扰性能较差，因此，可以将TN-C进户端PEN 线重复接地后，再把PE和N分开，这样可改变为TN-C-S系统。
TN-C-S 系统不仅在正常情况下PE无电流，又解决了PEN的弊端。
这种保护接地系统在旧建筑中很实用。
由于电源引入前一段PEN线路有电流通过，因此，一些电源干扰问题是存在的。
