组合体的视图A 2 单选（1 分）已知主观图和俯视图，正确的左视图是：C3 单选（1 分）已知物体的主、俯视图，4 单选（1 分）已知主、俯两视图，其正确的左视图是：D7 填空 （1 分 ） 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、 组成方式以及表面之间过渡关系，这样的分析方法称为组合体的 ______________________ 。
形体分析法8 填空 （1 分 ） 组合体相邻形体表面过渡关系投射特征有： 两形体表面 ______ 与 __ ； _ 与共面 不共面 相切 相交9 填空 （1 分 ） 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析 形体间相邻表面的 ____________ ；要注意物体表面的 ______ 和 __ 。
相对位置 方向性 可见性5 单选 （1 分 ）已知四组图形的主、俯视图，其错误的一组视图是： A6 单选 （1 分 ）已知主、 俯两视图，其正确的左视图是： D10 填空（1 分）读图方法：投影分析、空间想像物体形状，要弄清视图中“ ___________ ”和的含义；要判断出相邻表面间的“ _________ ” 。
图线线框相对位置11 填空（1分）画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：__ ___ 。
长对正高平齐宽相等12 填空（1 分）读组合体视图的基本方法是_______ 法和_____ 法。
形体分析线面分析机件的表达方法1 单选（1 分）机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2 单选（1 分）已知主、俯视图，选出改画后正确的全剖主视图：C3 单选（1 分）在下图中选出正确的一组剖视图。
6 单选 （1 分 ）在半剖视图中半个视图与半个剖视图的分界线用 A.细实线B.波浪线C.粗实线D.细点画线4 单选 （1 分 ）下列斜剖视图中，正确的表达是： D5 单选 （1 分 ）在下图中选出正确的剖视图。

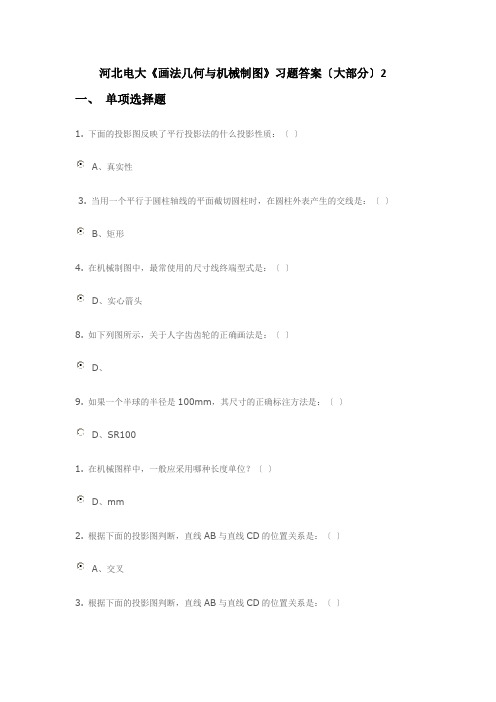

河北电大《画法几何与机械制图》习题答案〔大部分〕2一、单项选择题1. 下面的投影图反映了平行投影法的什么投影性质：〔〕A、真实性3. 当用一个平行于圆柱轴线的平面截切圆柱时，在圆柱外表产生的交线是：〔〕B、矩形4. 在机械制图中，最常使用的尺寸线终端型式是：〔〕D、实心箭头8. 如下列图所示，关于人字齿齿轮的正确画法是：〔〕D、9. 如果一个半球的半径是100mm，其尺寸的正确标注方法是：〔〕D、SR1001. 在机械图样中，一般应采用哪种长度单位？〔〕D、mm2. 根据下面的投影图判断，直线AB与直线CD的位置关系是：〔〕A、交叉3. 根据下面的投影图判断，直线AB与直线CD的位置关系是：〔〕C、平行9. 如果一个半球的半径是100mm，其尺寸的正确标注方法是：〔〕D、SR10010.已知点E〔10，10，10〕、点F〔10，10，15〕，则说明：〔〕E、点E在点F的下方2. 根据下面的投影图判断，点E与直线CD的位置关系是：〔〕A、点E在直线上5. 如下列图所示，其中正确的主视图和俯视图是：〔〕B、7. 根据下面粗糙度轮廓参数Ra值判断，外表结构要求精度最高的是：〔〕D、8. 已知孔的公称尺寸是Ø35，其上偏差为0.025，下偏差为0，则该轴的最大极限尺寸为：〔〕10.如下列图所示是某机件的主视图和左视图，其正确的E—E移出断面图是：〔〕C、4. 轴测图的分类方法中，不包括下面的哪一种分类方法：〔〕C、三个轴间角的大小4. 如下列图所示是某丁字钢的主视图和左视图，其正确的重合断面图是：〔〕A、3. 在求两个圆锥外表的相贯线时，可以使用的作图方法有：〔〕A、辅助平面法4. 一个正圆锥，如果使用假设干个视图和完整的尺寸标注，它至少需要几个视图才能表达清楚和完整。
〔〕A、1个5. 一个正三棱锥，它需要标注几个定形尺寸。
〔〕C、3个6. 一个半圆柱，它需要标注的定形尺寸是：〔〕B、半径和高7. 在组合体三视图中，主视图所不具有的投影特性是：〔〕D、反映组合体各部分的前后位置关系8. 如下列图所示，轴与套筒之间属于是：〔〕A、间隙配合3. 根据下面的投影图判断，线段AE的空间形状是：〔〕E、椭圆弧5. 一个正立方体，如果使用假设干个视图和完整的尺寸标注，它至少需要几个视图才能表达清楚和完整。
二级制图员模拟试题与参考答案一、单选题（共100题，每题1分，共100分）1.常用的螺纹紧固件有螺栓、( )、螺钉、螺母和垫圈等。
A、双头螺柱B、螺柱C、无头螺栓D、螺杆正确答案：B2.为表达( )内部形状，在轴测图上也可采用剖视图画法。
A、圆锥体B、物体C、圆柱体D、棱柱体正确答案：B3.机件的真实大小以图样的( )为依据，且与图样的大小及绘图的准确度( )。
A、准确度/有关B、尺寸数值/无关C、比例/无关D、尺寸数值/有关正确答案：B4.局部视图最好画在有关视图的( )，并按基本视图配置的形式配置。
必要时，也可以画在其他适当的位置。
A、一边B、前边C、附近D、上边正确答案：C5.常用的弹簧有压缩弹簧、拉伸弹簧、扭转弹簧和( )。
A、平面螺旋簧片B、螺旋簧片C、平面蜗卷弹簧D、动力发条正确答案：C6.假想用剖切平面将机件的某处切断，仅画出( )的图形称为断面图。
A、轮廓B、外形C、剖面D、断面正确答案：D7.( )是一种不采用装配工序而制成的单一成品。
A、外购件B、零件C、产品D、常用件正确答案：B8.画旋转剖切的剖视图时，将被剖切平面剖开的结构及其有关部分( )到与选定的投影面平行后，再进行投影。
A、展开B、投影C、旋转D、平移正确答案：C9.产品树中的根结点应是产品的( )。
A、装配图B、装配简图C、示意图D、效果图正确答案：A10.若某平面的平面度误差为0.05mm，则其( )误差一定不大于0.05mm。
A、位置度B、直线度C、平行度D、对称度正确答案：B11.( )是一种移位配置的基本视图。
A、剖面图B、斜视图C、三视图D、向视图正确答案：D12.( )是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。
A、多段线B、图案填充C、块D、面域正确答案：D13.在Autocad中被锁死的层上( )。
A、不显示本层图形B、不能‘修改本层图形C、不能增画新的图形D、以上全不能正确答案：B14.轴测图( )，断面就是左视图上的断面形状。
总成绩=平时成绩+期末考试成绩
本门课程平时成绩（作业+看课件）满分为35分，请务必完成平时任务达到满分，以减轻期末考试压力。
期末考试成绩占总成绩65%比例。
一、填空题（15分）
1.比例1: 2是指（实物）是（图形）的2倍，属于（缩小）比例。
2尺可标注中的符号：R表示（半径）Φ表示（直径）。
SΦ表示（球直径）
3.组合体表面连接的方式有（相错） (共面） (相切）和（相交）四种。
4.局部视图的断裂边界线通常用（波浪线）或（双折线）绘制
5.按剖切范围的大小来分，剖视图可分为（全剖视图）、（半剖视图）和（局部剖视图）三种。
6.在剖视图中，内、外螺纹旋合的部分应按（外螺纹）的画法
绘制，其余部分按（各自的画法）表示。
7.双头螺柱旋入较厚零件螺孔的一端称（旋入端）螺母旋合的一端称为（紧固端）。
8.一对齿轮相互啮合的条件是（模数）和（压力角）分别相同。
9根据零件的结构形状和用途，一般将金属零件分为（轴套类）、（轮盘类）、（叉架类）和（箱体类）四类典型零件。
10.在装配图的规定画法中，两个相邻零件的接触面和配合面应画（一条线）。
二、判断题（15分）
1.机件的真实大小与所绘图形大小及准确度无关。
（正确）
2.在组合体的视图上都必须标洼长宽高三个方向的总体尺寸。
（错误）
3.半径尺寸可以标注在投影为非圆弧的视图止。
（错误）
4.局部视图和斜视图的波浪线可以超出轮廓线。
（错误）
5.全剖视图主要用于表达内外结构都较复杂的不对称机伴。
（错误）
6.采用阶梯剖画剖视图时，可以标注，也可以不标注。
（错误）
7.单线螺纹的导程与螺距相等。
（正确）
8.在投影为圆的视图中，螺钉头部的起子槽一般按45度倾角画出。
（正确）
9.在齿轮视图中，齿轮的齿顶圆分度圆和齿根圆必须画出。
（错误）
10.用销连接或定位的两个零件上的销孔是在装配时一起加工的。
（正确）
11.四种典型零件的主视图都取其加工时的位置。
（错误）
12.表面粗糙度代（符）号可注在可见轮廓线、尺寸界线或它们的延长线上。
（正确）
13.当相互配合的两个零件需要相对运动时，可采用过盈配合。
（错误）
14.在装配图中，需标注机器或部件的总体尺寸。
（正确）
15.两个零件之间在同一方向的接触面可以有多个。
（错误）
