分层设色地形图

利用arcgis制作河南省分层设色地图一、实验步骤1. 准备工作：熟悉ArcGIS的用户界面和基本工具。

学习数字高程模型（DEM）的基本原理和应用。

通过学习相关论文，具体了解dem数据的相关特性，和应用方法。

做好制图准备。

2. 数据准备：导入提供的地形数据和水系数据到ArcGIS中。

检查数据的完整性和准确性，确保无缺失或错误。

3 数据处理：使用ArcGIS中的工具对地形数据进行处理，包括数据裁剪，输入要素主要河流，裁剪要素为边界数据，选择输出路径，点击OK、并对裁剪河流进行分级设色，且宽度递增结果如下坐标系转换，选择投影，投影定义投影投影栅格。

应用DEM数据生成高程表面模型，并进行必要的平滑处理。

4. 地图设计：设置地图的工作页面，推荐使用A4大小，横向或纵向均可。

在地图上叠加水系数据，确保水系与地形数据的匹配。

5. 地形分层设色：使用ArcGIS的分层设色工具，根据高程值对地形进行颜色填充，选用合适的色彩方案。

确保不同高程段的颜色变化清晰可辨，过渡自然。

6. 添加图例和标注：在地图上添加图例，说明不同颜色所代表的高程范围。

添加指北针添加文本标识添加必要的文字标注，如地形名称、重要河流等。

7. 调整和优化：在地图图框上添加经纬度确保地图的整体布局合理，美观大方。

调整图例和标注的位置，确保不遮挡重要地形信息。

8. 输出和提交：将完成的地形图保存为ArcGIS项目文件，并导出为高分辨率的JPEG或PNG格式。

二、遇到的问题及解决方法1.数据坐标系不一致：在加载数据时，发现DEM数据和行政区划矢量数据的坐标系不一致。

解决方法：使用“数据管理工具”中的“投影和变换”工具，将其中一个数据的坐标系转换为另一个数据的坐标系，确保两者坐标系一致。

2.在处理地图时对于格网添加经纬度的处理较为生疏，初步生成的地图格式不美观。

解决办法：B站搜索相关视频后续学习其他同学的作品，逐步调整自己的3.对于dem数据的了解不足缺乏相关知识，不能从根本上真正了解dem 数据即处理dem数据，解决方法在知网检索dem相关论文，最终找到相关文献学习dem数据的应用方法。

分层设色地形图的颜色表达
1、海洋用蓝色，平原用绿色，低山丘陵用黄色，山地和高原用棕褐色浅紫色表示积雪、冰川。

2、在不同的等深线之间，用分层设色法着上深浅不同的蓝色，可以用来表示海底的深度。

3、在不同的等高线之间，绿色越浓，表示地势越低；棕褐色越深,表示地势越高；雪线以上的地区通常用白色表示。

地形图释义：指的是地表起伏形态和地理位置、形状在水平面上的投影图。

具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。

分类：等高线、分层设色地形图。

本质：投影图。

应用：战争、交通。

测绘：这首先要明确确定地形图上的每个点位需要的三个基本要素：方位、距离和高程。

同时这三个基本要素还必须有起始方向、坐标原点和高程零点作依据。

历史：
（1）直到近代，地图才作为文档印刷出来。

地图通过在在纸或羊皮上等其它材料上绘制道路、居民点和自然要素等如此，便得到了用以描述真实世界的平面图。

（2）随着地图学实践的发展，人类学会了使用种类繁多并且富有创造性地使用多个图层来表达现实世界。

地图学也积累了中有很多描述要素的方法，用以要素分类、标识识别、地球表面的形状以或者资源与商品的流动。

（3）现代地图中仍然沿用了许多古代地图的表达方法。

随着计算机的普及和地理信息系统（GIS）技术的发展，地图现在已成为人们非常熟悉的印刷品，并且地图也能在计算机上交互地可视化显示，可以非常容易地确定信息在地图上的表达方式，也可以很方便地通过查询和分析选择位置或目标。

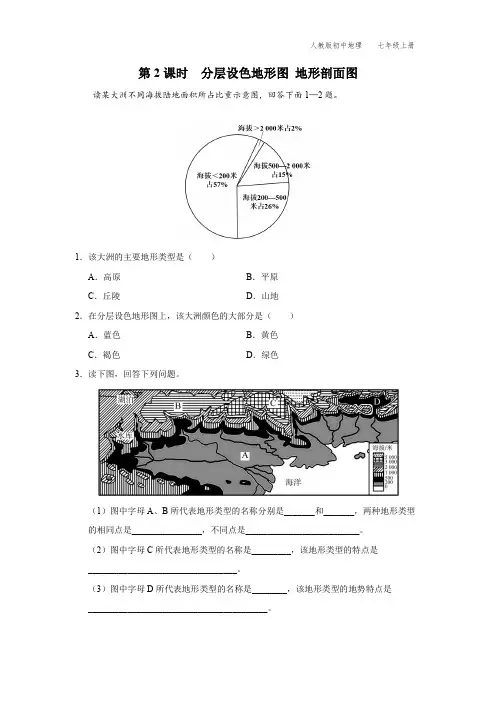

第2课时分层设色地形图地形剖面图读某大洲不同海拔陆地面积所占比重示意图，回答下面1—2题。

1．该大洲的主要地形类型是（）A．高原B．平原C．丘陵D．山地2．在分层设色地形图上，该大洲颜色的大部分是（）A．蓝色B．黄色C．褐色D．绿色3．读下图，回答下列问题。

（1）图中字母A、B所代表地形类型的名称分别是_______和_______，两种地形类型的相同点是________________，不同点是__________________________。

（2）图中字母C所代表地形类型的名称是_________，该地形类型的特点是__________________________________。

（3）图中字母D所代表地形类型的名称是________，该地形类型的地势特点是_________________________________________。

【参考答案】1．【答案】B【解析】读图可知，该大洲57%的陆地面积为海拔在200米以下的平原。

2．【答案】D【解析】在分层设色地形图上，绿色表示平原。

因该大洲的平原面积比重大，所以在分层设色地形图上，该大洲颜色的大部分为绿色。

3．（1）【答案】平原高原内部地势平坦海拔不同，平原一般在200米以下，高原一般在500米以上；高原外围的坡度较陡【解析】A、B所代表地形共同的特点是内部地势平坦；不同点是A处海拔较低，在200米以下，B处海拔较高，在500米以上；B外围坡度较陡。

故A代表的地形类型是平原，B代表的地形类型是高原。

（2）【答案】山地海拔在500米以上，具有耸立的山峰、陡峭的山坡【解析】C处海拔较高，在500米以上，地势起伏较大，具有耸立的山峰、陡峭的山坡，因此C代表地形类型是山地。

（3）【答案】盆地四周高，中间低【解析】D处四周高，中间低，代表的地形类型是盆地。

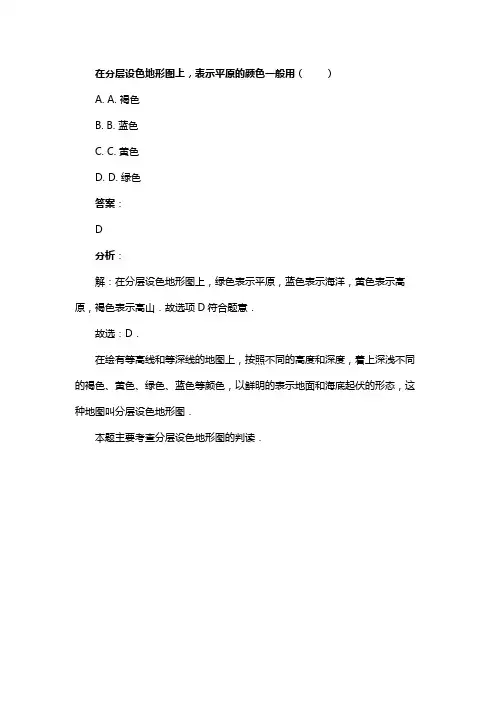

在分层设色地形图上，表示平原的颜色一般用（ ）
A. A. 褐色
B. B. 蓝色
C. C. 黄色
D. D. 绿色
答案：
D
分析：
解：在分层设色地形图上，绿色表示平原，蓝色表示海洋，黄色表示高
原，褐色表示高山．故选项D符合题意．
故选：D．
在绘有等高线和等深线的地图上，按照不同的高度和深度，着上深浅不同
的褐色、黄色、绿色、蓝色等颜色，以鲜明的表示地面和海底起伏的形态，这
种地图叫分层设色地形图．
本题主要考查分层设色地形图的判读．
