维修电工高级实操考核内容

矿井维修电工实操考核矿井维修电工实操考核是指在煤矿安全生产中，对煤矿维修电工进行实操技能的考核。

目的是为了保证矿井设备的正常运行，保护工人生命安全，保障煤炭生产的安全和高效。

实操考核是煤矿安全生产管理的重要环节，必须严格执行和定期实施。

矿井维修电工是煤矿重要的技术工种之一，他们的工作主要包括煤矿生产设备和电器设备的保养、维修、检修和故障维修等工作。

维修电工担负着维护煤矿设施和设备的重任，其工作涉及到高电压、高空工作、机械设备等方面，需要具备丰富的实际经验和技术能力。

在煤矿生产过程中，经常会遇到电气设备损坏、维修、故障排除等各种问题，因此矿井维修电工的技能水平对煤矿生产的安全和高效具有至关重要的作用。

矿井维修电工实操考核内容包括配电操作、电缆接头质量检查、配电设备故障维修、电动机维护、照明电器维修、地线接地系统维修等方面的考核。

在配电操作方面，维修电工需要熟练掌握各种配电设备的投合、分合、停合、保护操作等技能。

在电缆接头质量检查方面，维修电工需要具备良好的检查能力和耐心，对电缆接头进行全面的检查，确保接头电阻、接头表面干燥和无损伤等质量指标符合要求。

在配电设备故障维修方面，维修电工需要具备快速定位故障原因和对故障进行及时修复的能力。

在电动机维护方面，维修电工需要熟悉电动机的结构、电气传动、机械传动等相关知识，并掌握维护技能。

在照明电器维修方面，维修电工需要对照明电器的配电系统、灯具、灯管等进行检查和维修。

在地线接地系统维修方面，维修电工需要掌握地线接地系统的安装和操作规程，确保地线接地系统的安全可靠。

矿井维修电工实操考核是煤矿生产安全管理的一个重要环节。

通过实操考核，不仅能检验维修电工的实际操作技能和安全意识，提高他们的技术水平和责任心，还能对煤矿的电气设备和配电系统进行全面检查和维护，从而确保矿井生产的安全和高效。

同时，考核也是一种奖惩机制，对于考核不合格的维修电工要采取相应的措施进行惩戒，严格要求维修电工开展工作，提高安全生产意识，避免事故发生。

高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。

（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。

（）答案：正确三、简答题1. 简述三相交流电的特点。

答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。

它具有结构简单、传输效率高、功率因数高等特点。

2. 说明电工在进行电路维修时应注意的安全事项。

答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。

四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。

答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。

2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。

答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。

五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。

答案：首先，将万用表调至电阻测量模式。

然后，将万用表的两个探头分别接触电阻的两端。

观察万用表的读数，即为电阻的阻值。

2. 描述如何安全地更换一个烧毁的保险丝。

答案：首先，确保断电操作，然后打开保险丝盒。

使用合适的工具，如螺丝刀，取出烧毁的保险丝。

检查新的保险丝规格，确保与烧毁的保险丝相同。

然后，将新保险丝安装到位，并关闭保险丝盒。

最后，恢复电源，检查电路是否正常工作。

六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。

请列出可能的原因及排查步骤。

《维修电工》（三级）电子试题一、示波器的使用7-最后左右位移放中间，调上下位移会看到一横线。

好了把接地松开。

试题代码：4.1.1试题名称：三角波发生器操作内容（1） 首先完成N1电路的接线，在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性；（2） 然后完成全部电路的接线，用双踪示波器测量输出电压u o1及u o2的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。

向考评员演示电路已达到试题要求；（3） 在测量输出电压u o2波形时，调节电位器Rp,观察输出电压的波形有何变化？并记录周期调节范围；（4） 按要求在此电路上设置一个故障，由考生用仪器判别故障，说明理由并排除故障。

调试步骤第1步.正确接线a.首先接电源：用红色线接+12V、用黄色线接-12V、用黑色线接“⊥”b.把所有接地线用黑色线连接好c.接下来再把所有元件多连接好d. 检查无误（经考评员同意）方能通电第2步.打开示波器开关，调整示波器适当位置：第3步.调整好后，打开电源，用双踪示波器，CH1通道测uo1的波形（示波器公共接地端接地），测出的波形为方波。

CH2通道测uo2的波形，测出的波形为三角波。

（波形图画在答题卷上）第4步.传输特性测量具体操作如下：a.打开发生器电源开关，将信号发生器频率调到50Hz，电压为峰-峰值12V的正弦波。

b.在R2下与uo2之间断开，将发生器接地端接地，另一端接在R2下端。

c.示波器的CH1接R2端监测发生器输入（ui）的信号（此波形测的是发生器的正弦波信号）。

d.示波器的CH2接uo1的输出波形（此波形是矩形波）。

e.然后在示波器上按X-Y键，此时显示的波形就是传输特性。

（波形图画在答题卷上）第5步. 向考评员演示结果第6步.排故。

—.调试：1、在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性。

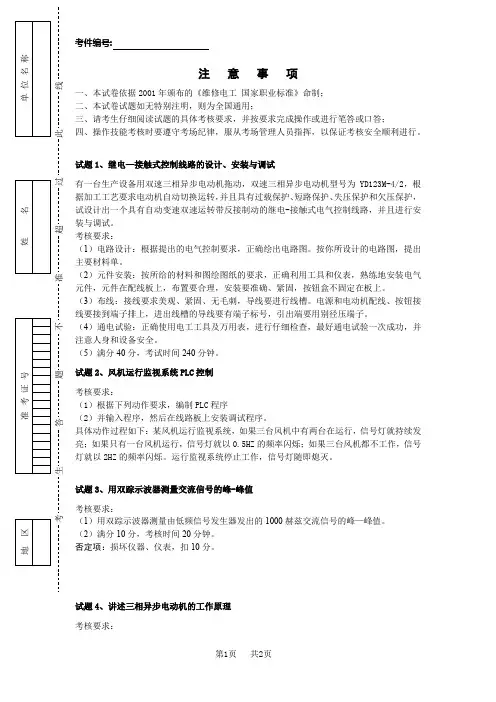

考件编号: 注意事项 一、本试卷依据2001年颁布的《维修电工国家职业标准》命制； 二、本试卷试题如无特别注明，则为全国通用； 三、请考生仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答； 四、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。

试题1、继电—接触式控制线路的设计、安装与调试 有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转带反接制动的继电-接触式电气控制线路，并且进行安装与调试。

考核要求： （1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

试题2、风机运行监视系统PLC 控制 考核要求： （1）根据下列动作要求，编制PLC 程序 （2）并输入程序，然后在线路板上安装调试程序。

具体动作过程如下：某风机运行监视系统，如果三台风机中有两台在运行，信号灯就持续发亮；如果只有一台风机运行，信号灯就以0.5HZ 的频率闪烁；如果三台风机都不工作，信号灯就以2HZ 的频率闪烁。

运行监视系统停止工作，信号灯随即熄灭。

试题3、用双踪示波器测量交流信号的峰-峰值 考核要求： （1）用双踪示波器测量由低频信号发生器发出的1000赫兹交流信号的峰—峰值。
