自嵌式挡土墙_2022年学习资料

自嵌式挡土墙_2022年学习资料

5生12钢箭-中80150前-原-钢筋混凝土梁-法邈无砂混遗土-锚固棒-层-钢筋混凝土构力柱-12°-5虫 2钢筋-中德150抑前-地面
II-N-2-GaEu-zadesc10bborbeoar-■-高度为2.5m时-构造柱间距为4n
男处在挡墙较高时采取间接降低挡墙高度的方法来-进行设计，即在构力柱上设置钢筋混凝土梁，梁承-担梁上挡土块的 量，梁所承担的力转移给构力柱，-整晶3中-同时在底层挡江块后浇筑高的混凝土，L的大小-即假设原先挡墙的高度 H,加固修-复后混凝土梁以上挡土块的高度为1，混凝土梁以-下挡土块的高度即构力柱的高度为h2,h1+h2= 。-采取间接降低挡墙高度后，挡土墙的间接高度为-H三2L。通过间接降低挡墙高度后，挡墙的受力-更简单、更趋 安全。-通过设置钢筋混凝土构力柱和钢筋混凝土梁的方式-来转移力的作用形式和间接降低挡墙高度，能够满-足经济 约从而达到稳定的目的。-注：采用此方法时，自嵌式挡墙宜深理，埋置深度在0.5米以上
无砂混凝土自嵌式挡土墙
上海嘉实成型的挡墙自嵌式挡土墙 Nhomakorabea动荷载对挡墙的作用-对于重力式挡土墙，若其墙背填料及位移处于理想-状态，土压力在理论上应当是线性分布的。但 于-加筋土挡土墙却不同，墙面板并非刚性整体结构，-且挡土墙的侧向位移受到拉筋的约束，因此，其墙-背土压力的 布呈曲线型。实测结果已经证明了这-种规律。根据土力学计算理论，车辆动荷载引起的-侧压力沿墙高的分布应是倒梯 的：而主动土压力-沿墙高则呈三角形分布，因此面板墙受力最大部位-为墙高1/2~2/3之间（图3）。所以设计 土工格栅-强度和布设规律要体现出以上的原则。
有效宽度-路是-路面-自嵌武挡士墙-↓UU↓↓-加筋土体-顶部有路面的情况
设置构力柱的做法-在挖方区即无法铺设土工格栅的条件下，-挡墙宜设置构力柱来达到挡墙的稳定-在挡墙走向方向每 一定距离设置一根钢筋混凝土-构力柱，构力柱之间的挡土块所承受的侧向土压力-传给构力柱，构力柱再将力传给基础 基础再将力-传给地基，从而将力进行转移来确保挡墙的稳定。-挡土块后面的级配碎石的宽度加大，除了能起到更-好 排水效果以外，能起到缓冲挡墙后面的土压力-起到释放土压的作用。

坚基自嵌式挡墙可行性报告和设计计算书

坚基自嵌式挡墙可行性报告和设计计算书

坚基新型自嵌式挡墙可行性报告和设计计算书序言本报告和计算说明书由中国建筑砌块协会、华南理工大学土木与交通学院、广州市白云设计院指导编写，坚基数码环保彩砖有限公司参考美国混凝土砌块协会编写的《Design Manual For Segmental Retaining Walls》并严格按照该规范编写，旨在为土工合成加筋土模块式挡墙提供设计准则，该技术在国内领域尚未有权威的指导，本设计规范为建造稳定安全、低成本的自嵌式加筋挡墙提供了必要的设计准则和工程程序。

设计手册中详尽的介绍和计算方法使模块式自嵌挡墙建筑系统中相应产品的生厂商、供应商、设计院、施工单位在制定规格和设计图纸以及施工时有共同的理论基础。

然则由于时间和编写者水平有限，书中难免出现疏漏和错误之处，望读者及时指正。

坚基新型自嵌式挡墙可行性报告和设计计算书目录一.介绍和可行性报告1.挡土墙背景介绍和新型挡墙的概述 (4)2.加筋自嵌式挡墙工程的特点 (4)3.加筋自嵌式挡墙的受力机理及工作原理 (5)4.自嵌式挡墙特殊或突发状况时的工作稳定性 (8)5.实用新型自嵌式挡墙砖的介绍 (9)二.自嵌式挡墙计算说明书1.基本资料 (13)2.外部稳定性分析计算 (15)（1）抗滑稳定性验算 (16)（2）抗倾覆稳定性验算 (17)（3）地基承载力验算及计算极限地基承载力 (18)3.内部稳定性分析计算 (19)（1）要求最少的钢筋层数 (19)（2）土工格栅钢筋承载力验算 (20)（3）分析钢筋的拨拉阻力 (21)（4）分析加筋网片内部滑移 (23)（5）混凝土垒块与土工格栅之间的连接强度 (26)（6）分析每层土工格栅高层的膨胀力阻力 (27)三.新型自嵌式挡墙造价1.传统砂浆砌筑挡墙与新型自嵌式挡墙造价对比 (29)四.新型自嵌式挡墙结构特点和优势1.新型自嵌式挡墙结构特点和优势 (31)五.新型自嵌式挡墙施工流程1.新型自嵌式挡墙施工流程 (32)2.挡土墙抗冲刷实验报告 (38)六.坚基自嵌式挡土墙专家评审会专家意见1.坚基自嵌式挡土墙专家评审会专家意见 (41)2.坚基自嵌式挡墙专家评审会专家签名表 (42)自嵌式挡墙介绍及可行性报告1. 挡土墙的背景介绍和新型挡墙的概述：挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

自嵌式挡墙资料

自嵌式挡墙资料

4、自嵌挡墙的基础设计及处理自嵌式挡墙是一种柔性结构的挡墙，且自嵌块的重量较轻，因此对基础的要求较低，基础开挖量一般比其他型式的挡墙少并无须特别处理。

正常情况下只要保证地基土有足够的密实度并设置≥150毫米的夯实好的级配碎石或素混凝土垫层即可。

但遇到特殊的土质需进行地基处理。

4.1 各种土质特征作为建筑地基的岩土，可分为岩石、碎石土、砂土、粉土、粘性土和人工填土。

4.1.1 岩石作为建筑物地基，除应确定岩石的地质名称外，尚应划分其坚硬程度和完整程度。

f按表4.1.1可分为坚硬岩石的坚硬程度应根据岩块的饱和单轴抗压强度rk岩、较硬岩、软岩和极软岩。

同时岩石的风化程度可在现场通过观察定性划分未风化、微风化、中风化、强风化和全风化。

表4.1.1岩体完整程度按表4.1.2划分为完整、较完整、较破碎、破碎和极破碎。

表4.1.24.1.2 碎石土碎石土为粒径大于2mm的颗粒含量超过全重50％的土。

碎石土按表4.1.3可分为漂石、块石、卵石、碎石、圆砾和角砾。

碎石土的密实度，可按表4.1.4分为松散、稍密、中密、密实。

4.1.3 砂土砂土为粒径大于2mm的颗粒含量不超过全重50％、粒径大于0.075mm的颗粒超过全重50％的土。

砂土可按表4.1.5分为砾砂、粗砂、中砂、细砂和粉砂。

砂土的密实度，可按表4.1.6分为松散、稍密、中密、密实。

4.1.4 粘性土I大于10的土，可按表4.1.7分为粘土、粉质粘土。

粘性土为塑性指数P粘性土的状态，可按表4.1.8分为坚硬、硬塑、可塑、软塑、流塑。

4.1.5 粉土和人工填土I≤10且粒径大于0.075mm的颗粉土为介于砂土与粘性土之间，塑性指数P粒含量不超过全重50％的土。

红粘土为碳酸盐岩系的岩石经红土化作用形成的高塑性粘土。

其液限一般大于50。

红粘土经再搬运后仍保留其基本特征，其液限大于45的土为次生红粘土。

人工填土根据其组成和成因，可分为素填土、压实填土、杂填土、冲填土。

自嵌式挡墙的应用

自嵌式挡墙的应用

二、在水利领域的应用
自嵌式挡墙应用在公路上的结构特点
• 自嵌块采用干垒成墙，允许水持续透过挡土墙， 而这一透水作用有效降低了挡土结构后水压力作 用。也是由于这个特性，在河、渠护岸中应用， 可以促进挡墙外河水与挡墙内地下水交换，提高 了河道渠道的自净能力，也有利于各种水生物生 长，是保持生态环境的良好挡土墙结构。
• 加筋土力学性能的改善和稳定性的提高也与填料 的压实度紧密相关。压实度越大，则回填土与加 筋网片的摩擦强度越大。当达不到要求的压实度 时，土体处于松散状态，大小颗粒相互间挤得不 紧密，导致剪切过程中的土颗粒间以及土颗粒与 加筋材料间的摩擦阻力减少。
（2）筋带的布置不合理 自嵌式挡土墙土工格栅的铺设主要涉及到两个参数：土 工格栅的长度和竖向间距。土工格栅铺设的原理就是使 土工格栅与土体共同承受内、外荷载作用。利用格网与 土接触面的摩擦作用，使土中的垂直应力和水平应力经 土工格网面层水平扩散，转化为土工格网与土界面的剪 应力，从而降低土体受力，起到加筋补强固结边坡作用。
• 对于自嵌式挡墙的加筋竖向间距来说，当加筋竖向间距较 小时，加筋体会形成一个整体，需着重考虑加筋挡墙的整 体稳定性；间距较大时，加筋区未能形成一个整体强度， 需考虑加筋挡墙的内部稳定性。加筋间距不是越小越好， 过小时容易造成“超筋土”，不但增加费用开支，增大施 工难度，而且实际的加筋效果并不比适度加筋效果明显， 于是提出了加筋间距的优化设计。从筋材的拉力计算公式 特点出发，可以求出不同高度处的加筋最大间距，从而形 成最大布筋间距包络线（见下图）。根据最大布筋间距包 络线示意图，可判断某一高度hi处的加筋最大垂直间距不 能超过布筋包络线的范围（包络线右边的范围）。
一、在公路领域中的应用
• 自嵌式挡墙是一种较为新型的支挡结构， 与传统的重力式挡墙相比，具有容许沉降 量大、施工快、造价低、节省占地面积、 减少土方量等特点，这也是公路、铁路建 设中广泛采用它的重要原因。在设计这种 支挡结构时，拉筋的材料、伸缩模量、最 大伸长量、填筑体的级配、含水量、压实 度、整个填筑体的允许沉降量等都是设计 的重要内容。

自嵌式景观挡土墙施工工艺_secret

自嵌式景观挡土墙施工工艺_secret

自嵌式景观挡土墙施工工艺一、前言加筋土技术问世于60年代，80年代我国开始在公路、铁路、煤炭、水利、水运及林业等部门应用。

1991年我国交通部颁布了《公路加筋土设计规范》及《公路加筋土旆工技术规范》。

从而推动了我国公路加筋土工程的发展。

自嵌式景观挡土墙是水利部科技推广中心和南京优凝舒布洛克公司在加筋土技术上结合国内外先进技术自主创新的国家重点新产品。

自嵌式景观挡土墙是一种新型的加筋土土工结构物，一是通过土工格栅与填料之间紧密压实产生的摩擦作用，来实现土体的加固与内部稳定；二是通过自嵌式挡土块与土工格栅的连接加上锚固棒的锚固作用来提高墙面质量；三是通过碎石层解决整体沉降、碾压偏鼓和水位骤降等常见问题。

目前主要用于河道湖岸、山体挡墙、坡地景观及桥台等支挡结构。

自嵌式景观挡土墙是支挡结构中最新型的一种。

它与重力式挡墙相比具有结构新颖、造型美观、技术简单、施工方便、施工工期短、工程造价低、效益明显的特点。

2000年南京汤山水库建成我国第一座自嵌式景观挡土墙；2003年在南水北调东线宿迁段江苏建成一座长达10公里自嵌式景观挡土墙，最高达4米；辽河最大平原水库石佛寺水库工程，长约1200米，护岸挡墙采用自嵌式景观挡土墙，墙体平均高度在8米，自嵌式景观挡土墙面积约10000平方米；潘阳湖二期防洪工程；汉江整治工程；漓江下游治理工程等等。

我国是目前世界上规模最大项目最多的应用自嵌式景观挡土墙工程的国家。

自嵌式景观挡土墙在我国起步较晚，9O年代后期，南京优凝舒布洛克公司开始研究自嵌式景观挡土墙技术。

本文以该工程为例谈一谈自嵌式景观挡土墙施工工艺过程以及施工过程中应注意的一些问题。

目的是使大家对自嵌式景观挡土墙技术有更探的认识和了解。

在今后的实际工程中推广使用自嵌式景观挡土墙。

二、自嵌式景观挡土墙的材料及构件2.1 填料自嵌式景观挡土墙所用填料应选用易压实。

与拉土工格栅有足够的摩擦力，满足化学和电化学标准要求的天然土、稳定土或工业废渣均可用，但在选用的填料中不得有冻块、有机物及生活垃圾。

自嵌式挡土墙

自嵌式挡土墙

无砂混凝土
• 无砂砼就是粗骨料（碎石）和水泥拌和再一起加水 浇注而成，配比由化验室根据需要配制而成。
• 粗骨料分别采用5mm~10mm、10mm~20mm的单一 粒级的碎石，严格控制针片状颗粒。
• 无砂混凝土，也叫大孔混凝土，就是裹了一层水泥 砂浆的石子，其强度仅仅依靠石子与石子接触界面 的水泥浆的胶结，因此强度一般只有C10或C15
设置构力柱的做法
在挖方区即无法铺设土工格栅的条件下， 挡墙宜设置构力柱来达到挡墙的稳定
• 在挡墙走向方向每隔一定距离设置一根钢筋混凝土 构力柱，构力柱之间的挡土块所承受的侧向土压力 传给构力柱，构力柱再将力传给基础，基础再将力 传给地基，从而将力进行转移来确保挡墙的稳定。 挡土块后面的级配碎石的宽度加大，除了能起到更 好的排水效果以外，能起到缓冲挡墙后面的土压力 起到释放土压的作用。
沙石反滤围井示意图
土工织物反滤围井示意图
• 9、自嵌式挡墙所用的土工格栅嵌固在块体 中不易搭接，土工布需搭接，搭接长度不小 于100mm。
• 10、墙趾顶部的土层厚度不小于200mm
• 11、在冻土区，当冻结深度≤1000时，其 埋置深度在冻结深度线以下不小于 250mm(弱冻胀土除外)，同时，不小于 1000mm。
• 另外在挡墙较高时采取间接降低挡墙高度的方法来 进行设计，即在构力柱上设置钢筋混凝土梁，梁承 担梁上挡土块的重量，梁所承担的力转移给构力柱， 同时在底层挡土块后浇筑高L的混凝土，L的大小 根据挡墙的高度而定，通过这两种方式来间接降低 挡墙的高度。即假设原先挡墙的高度为H，加固修 复后混凝土梁以上挡土块的高度为h1，混凝土梁以 下挡土块的高度即构力柱的高度为h2, h1 ＋ h2 ＝H。 采取间接降低挡墙高度后，挡土墙的间接高度为 H更0简= h单2 、-L更。趋通于过安间全接。降低挡墙高度后，挡墙的受力

自嵌式挡土墙

自嵌式挡土墙

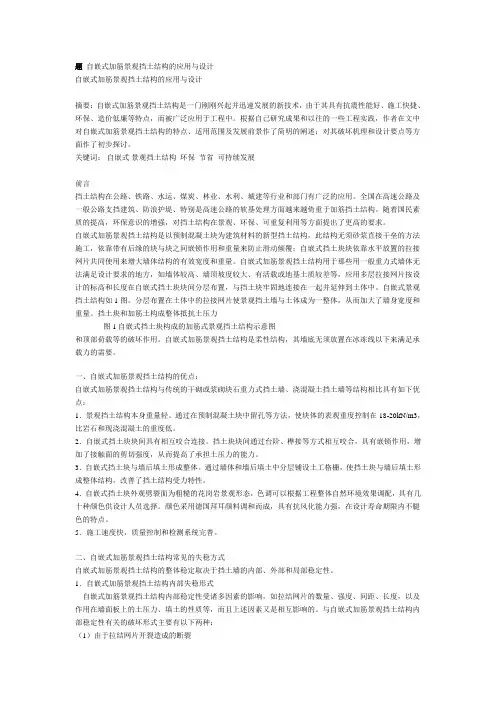

题自嵌式加筋景观挡土结构的应用与设计自嵌式加筋景观挡土结构的应用与设计摘要：自嵌式加筋景观挡土结构是一门刚刚兴起并迅速发展的新技术，由于其具有抗震性能好、施工快捷、环保、造价低廉等特点，而被广泛应用于工程中。

根据自己研究成果和以往的一些工程实践，作者在文中对自嵌式加筋景观挡土结构的特点、适用范围及发展前景作了简明的阐述；对其破坏机理和设计要点等方面作了初步探讨。

关键词：自嵌式景观挡土结构环保节省可持续发展前言挡土结构在公路、铁路、水运、煤炭、林业、水利、城建等行业和部门有广泛的应用。

全国在高速公路及一般公路支挡建筑、防浪护堤、特别是高速公路的软基处理方面越来越倚重于加筋挡土结构。

随着国民素质的提高，环保意识的增强，对挡土结构在景观、环保、可重复利用等方面提出了更高的要求。

自嵌式加筋景观挡土结构是以预制混凝土块为建筑材料的新型挡土结构，此结构无须砂浆直接干垒的方法施工，依靠带有后缘的块与块之间嵌锁作用和重量来防止滑动倾覆；自嵌式挡土块块依靠水平放置的拉接网片共同使用来增大墙体结构的有效宽度和重量。

自嵌式加筋景观挡土结构用于那些用一般重力式墙体无法满足设计要求的地方，如墙体较高、墙顶坡度较大、有活载或地基土质较差等，应用多层拉接网片按设计的标高和长度在自嵌式挡土块块间分层布置，与挡土块牢固地连接在一起并延伸到土体中。

自嵌式景观挡土结构如1图。

分层布置在土体中的拉接网片使景观挡土墙与土体成为一整体，从而加大了墙身宽度和重量。

挡土块和加筋土构成整体抵抗土压力图1自嵌式挡土块构成的加筋式景观挡土结构示意图和顶部荷载等的破坏作用。

自嵌式加筋景观挡土结构是柔性结构，其墙底无须放置在冰冻线以下来满足承载力的需要。

一、自嵌式加筋景观挡土结构的优点：自嵌式加筋景观挡土结构与传统的干砌或浆砌块石重力式挡土墙、浇混凝土挡土墙等结构相比具有如下优点：1．景观挡土结构本身重量轻。

通过在预制混凝土块中留孔等方法，使块体的表观重度控制在18-20kN/m3，比岩石和现浇混凝土的重度低。

浅析自嵌式植生挡土墙护岸的施工方法

浅析自嵌式植生挡土墙护岸的施工方法

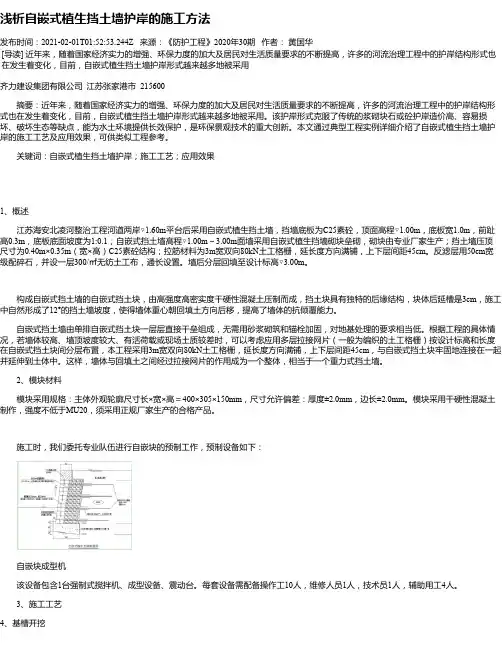

浅析自嵌式植生挡土墙护岸的施工方法发布时间：2021-02-01T01:52:53.244Z 来源：《防护工程》2020年30期作者：黄国华[导读] 近年来，随着国家经济实力的增强、环保力度的加大及居民对生活质量要求的不断提高，许多的河流治理工程中的护岸结构形式也在发生着变化，目前，自嵌式植生挡土墙护岸形式越来越多地被采用齐力建设集团有限公司江苏张家港市 215600摘要：近年来，随着国家经济实力的增强、环保力度的加大及居民对生活质量要求的不断提高，许多的河流治理工程中的护岸结构形式也在发生着变化，目前，自嵌式植生挡土墙护岸形式越来越多地被采用。

该护岸形式克服了传统的浆砌块石或砼护岸造价高、容易损坏、破坏生态等缺点，能为水土环境提供长效保护，是环保景观技术的重大创新。

本文通过典型工程实例详细介绍了自嵌式植生挡土墙护岸的施工工艺及应用效果，可供类似工程参考。

关键词：自嵌式植生挡土墙护岸；施工工艺；应用效果1、概述江苏海安北凌河整治工程河道两岸▽1.60m平台后采用自嵌式植生挡土墙，挡墙底板为C25素砼，顶面高程▽1.00m，底板宽1.0m，前趾高0.3m，底板底面坡度为1:0.1；自嵌式挡土墙高程▽1.00m～3.00m面墙采用自嵌式植生挡墙砌块垒砌，砌块由专业厂家生产；挡土墙压顶尺寸为0.40m×0.35m（宽×高）C25素砼结构；拉筋材料为3m宽双向80kN土工格栅，延长度方向满铺，上下层间距45cm。

反滤层用50cm宽级配碎石，并设一层300/㎡无纺土工布，通长设置。

墙后分层回填至设计标高▽3.00m。

构成自嵌式挡土墙的自嵌式挡土块，由高强度高密实度干硬性混凝土压制而成，挡土块具有独特的后缘结构，块体后延槽是3cm，施工中自然形成了12°的挡土墙坡度，使得墙体重心朝回填土方向后移，提高了墙体的抗倾覆能力。

自嵌式挡土墙由单排自嵌式挡土块一层层直接干垒组成，无需用砂浆砌筑和锚栓加固，对地基处理的要求相当低。

新型自嵌式挡土墙

新型自嵌式挡土墙

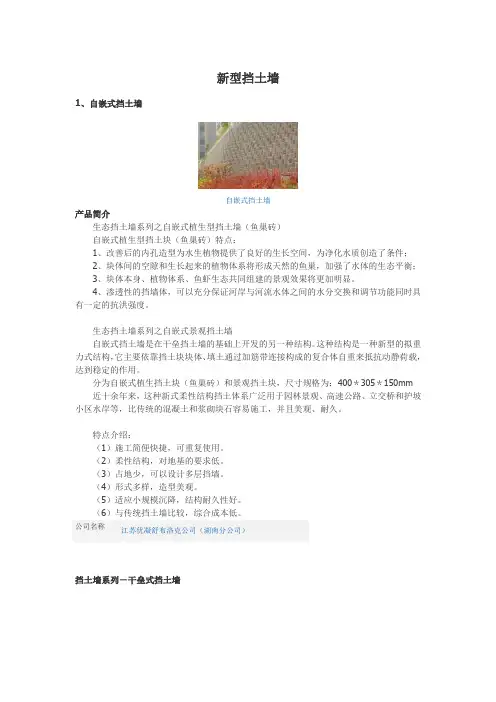

新型挡土墙1、自嵌式挡土墙自嵌式挡土墙产品简介生态挡土墙系列之自嵌式植生型挡土墙（鱼巢砖）自嵌式植生型挡土块（鱼巢砖）特点：1、改善后的内孔造型为水生植物提供了良好的生长空间，为净化水质创造了条件；2、块体间的空隙和生长起来的植物体系将形成天然的鱼巢，加强了水体的生态平衡；3、块体本身、植物体系、鱼虾生态共同组建的景观效果将更加明显。

4、渗透性的挡墙体，可以充分保证河岸与河流水体之间的水分交换和调节功能同时具有一定的抗洪强度。

生态挡土墙系列之自嵌式景观挡土墙自嵌式挡土墙是在干垒挡土墙的基础上开发的另一种结构。

这种结构是一种新型的拟重力式结构，它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。

分为自嵌式植生挡土块（鱼巢砖）和景观挡土块，尺寸规格为：400＊305＊150mm 近十余年来，这种新式柔性结构挡土体系广泛用于园林景观、高速公路、立交桥和护坡小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。

特点介绍：（1）施工简便快捷，可重复使用。

（2）柔性结构，对地基的要求低。

（3）占地少，可以设计多层挡墙。

（4）形式多样，造型美观。

（5）适应小规模沉降，结构耐久性好。

（6）与传统挡土墙比较，综合成本低。

公司名称江苏优凝舒布洛克公司（湖南分公司）挡土墙系列－干垒式挡土墙挡土墙系列－干垒式挡土墙产品简介品名：挡土墙系列－干垒式挡土墙品牌：舒布洛克型号：400＊300＊150产品简介：干垒式挡土墙干垒式挡墙与其它类型的挡墙（如浆砌石、混凝土挡墙等）相比，有许多突出的优点和特点：1、施工简便、干垒式挡墙的施工只是单独作业的重复，不需要技术工，也不要支撑，也不必在养护上花费时间，全部作业可在填土一侧进行，可以大大的缩短工期。

2、对地基要求低。

由于干垒式结构是柔性结构，可用于可能产生不均匀沉降的软弱地基，例如用混凝土挡墙须采用桩基时，干垒式挡墙可不做任何处理。

3、施工限制少，由于挡墙是预制的墙面和拉筋以及填土形成，在狭窄施工现场或严格限制噪音、振动的地方也能建造。

自嵌式挡墙计算说明书

自嵌式挡墙计算说明书

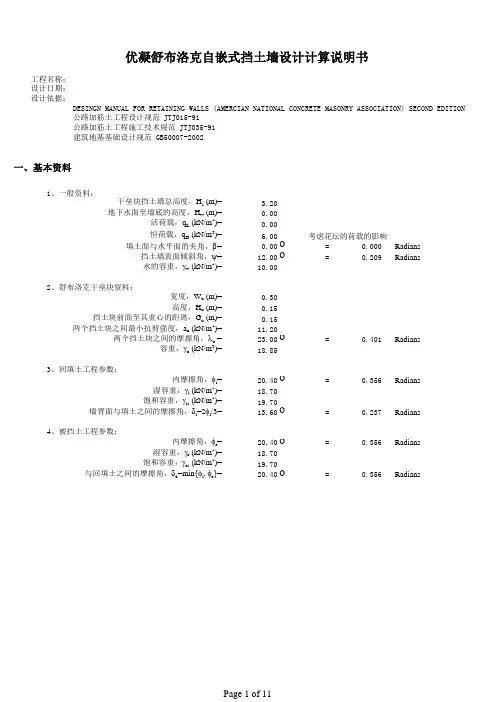

3.200.000.006.000.00=0.000Radians 12.00=0.209Radians 10.000.300.150.1511.2023.00=0.401Radians18.8520.40=0.356Radians18.7019.7013.60=0.237Radians20.40=0.356Radians18.7019.7020.40=0.356Radians公路加筋土工程施工技术规范 JTJ035-91建筑地基基础设计规范 GB50007-2002公路加筋土工程设计规范 JTJ015-91一、基本资料内摩擦角，f r =湿容重，g r (kN/m 3)=饱和容重，g rs (kN/m 3)=与回填土之间的摩擦角，d e =min{f i , f r }=挡土块前面至其重心的距离，G u (m)=1、一般资料：干垒块挡土墙总高度，H s (m)=地下水面至墙底的高度，H w (m)=两个挡土块之间的摩擦角，l u =挡土墙表面倾斜角，y =水的容重，g w (kN/m 3)=两个挡土块之间最小抗剪强度，a u (kN/m 2)=活荷载，q L (kN/m 2)=恒荷载，q D (kN/m 2)=填土面与水平面的夹角，b =2、舒布洛克干垒块资料：宽度，W u (m)=高度，H u (m)=容重，g u (kN/m 3)=3、回填土工程参数：内摩擦角，f i =湿容重，g i (kN/m 3)=饱和容重，g is (kN/m 3)=墙背面与填土之间的摩擦角，d i =2f i /3=4、被挡土工程参数：优凝舒布洛克自嵌式挡土墙设计计算说明书工程名称：设计日期：设计依据：DESINGN MANUAL FOR RETAINING WALLS (AMERCIAN NATIONAL CONCRETE MASONRY ASSOCIATION) SECOND ED 考虑花坛的荷载的影响ooo o o oo20.40=0.356Radians18.7023.000.30200.0018.0022.0025.00=0.436Radians 0.700.701.502.002.001.001.501.501.503.500 2.133.2003.2000.0003.200必须大于等于 2Hs/3=二、外部稳定分析计算拉结能力容许安全系数，[FS cs ]=抗剪容许安全系数，[FS sc ]=抗倾覆容许安全系数，[FS ot ]=承载力容许安全系数，[FS bc ]=抗拉容许安全系数，[FS to ]=抗拉出破坏容许安全系数，[FS po ]=直接滑移系数，C ds =7、容许安全系数：抗滑容许安全系数，[FS sld ]=拉出时的相互作用系数，C i =0.000埋置深度，H emb (m)=与挡土块之间的摩擦角，l cs =6、土工格栅（加筋网片）工程参数：容许拉应力，T a (kN/m)=与挡土块之间的最小拉结力，a cs (kN/m)=地基容许承载力Pcf(Kpa)=容重，g f (kN/m 3)=粘聚力，C f (kN/m 2)=5、地基土工程参数：内摩擦角，f f =取加筋土包括挡土墙的长度，L (m)>=加筋土的长度，L'(m) = L- W u =分析在外部土压力作用下整个加筋土包括挡土墙在内的稳定性。

自嵌式挡墙计算说明书

自嵌式挡墙计算说明书

2
=
0.1782
考虑墙后地下水影响时的等效容重，γi eqv (kN/m3) = (1- Ka int) γw+ Ka int(γis-γi) = 内部主动土压力，Pa (kN/m)= Ps + Pw + Pq ，其中 Ps (kN/m)= Pw (kN/m)= Pq (kN/m)= ∴ Pa = 0.5 Ka int γi Hs2 cos(δi-ψ) = 0.5γi eqv Hw2 cos(δi-ψ) = Ka int (qL+qD) Hs cos(δi-ψ) = Ps + Pw + Pq = 56.733 0.000 15.759 72.492
水工挡土墙设计规范 SL SL379--2007 公路加筋土工程设计规范 JTJ015-91 公路加筋土工程施工技术规范 JTJ035-91 建筑地基基础设计规范 GB50007-2002
一、基本资料
1、一般资料： 干垒块挡土墙总高度，Hs (m)= 地下水面至墙底的高度，Hw (m)= 活荷载，qL (kN/m2)= 恒荷载，qD (kN/m2)= 填土面与水平面的夹角，β= 挡土墙表面倾斜角，ψ= 水的容重，γw (kN/m3)= 2、舒布洛克干垒块资料： 宽度，Wu (m)= 高度，Hu (m)= 挡土块前面至其重心的距离，Gu (m)= 两个挡土块之间最小抗剪强度，au (kN/m2)= 两个挡土块之间的摩擦角，λu = 容重，γu (kN/m3)= 3、回填土工程参数： 内摩擦角，Φi= 湿容重，γi (kN/m )= 饱和容重，γis (kN/m3)= 墙背面与填土之间的摩擦角，δi=2fi/3= 4、被挡土工程参数： 内摩擦角，Φr= 湿容重，γr (kN/m )= 饱和容重，γrs (kN/m3)= 与回填土之间的摩擦角，δe=min{fi, fr}= 5、地基土工程参数： 内摩擦角，Φf= 容重，γf (kN/m )= 粘聚力，Cf (kN/m2)= 埋置深度，Hemb (m)= 地基承载力Pcf(Kpa)= 6、土工格栅（加筋网片）工程参数： 容许拉应力，Ta (kN/m)= 与挡土块之间的最小拉结力，acs (kN/m)= 与挡土块之间的摩擦角，λcs = 直接滑移系数，Cds= 拉出时的相互作用系数，Ci= 7、容许安全系数： 抗滑容许安全系数，[FSsld]= 抗倾覆容许安全系数，[FSot]= 承载力容许安全系数，[FSbc]= 抗拉容许安全系数，[FSto]= 2.00 2.00 1.50 1.30

自嵌式挡土墙

自嵌式挡土墙

自嵌式挡土墙2009-01-04 15:51岩土工程中，挡土墙的应用已有相当的历史，主要是用来抵抗土压力的作用，防止边坡和堤岸土体的滑动失稳。

传统的挡土墙结构大多只考虑了挡土功能的主要效果，而忽略了诸如柔性、美观、施工方便和更加经济等附加效果。

南京优凝舒布洛克公司博采众长，在工程技术迅猛发展的二十一世纪，积极倡导领跑先进的挡土墙技术，经过多年的不懈努力，参考国内外相关的先进技术和经验，开发出具有国内领先水平的自嵌式挡土块产品，研究出了独到的自嵌式挡土墙柔性结构技术，彻底改变了边坡治理的传统观念。

自嵌式挡土墙是由单排自嵌式挡土块一层层直接干垒组成，无需用砂浆砌筑和锚栓加固，对地基处理的要求也相当低。

根据实际工程的具体情况，如墙体较高、墙顶坡度较大、有活荷载或现场土质较差等，可以考虑应用多层拉接网片（一般为编织的土工格栅）按设计的标高和长度在自嵌式挡土块间分层布置，与自嵌式挡土块牢固地连接在一起并延伸到土体中。

这样，墙体与回填土之间经过拉接网片的作用成为一个整体，相当于一个重力式挡土墙。

构成自嵌式挡土墙的自嵌式挡土块，是采用高强度高密实度的干硬性混凝土，在世界领先的混凝土制品生产线上由机器压制成型，严格的质量控制下经过蒸汽养护，具有统一尺寸规格和美观大方外形的优凝舒布洛克专利产品。

挡土块拥有独特的后缘结构；符合ASTM C90-90标准，抗压强度大于20MPa，最大吸水率为7.0％；抗冻融能力符合ASTM C666-90标准；外部尺寸可以变化，最小表面积为0.06m2；块体颜色可从标准色中任意选择；表面式样目前主要有曲面和平面两种类型，也可以根据客户自身要求生产出形状各异的块型。

相对于传统挡土墙而言，自嵌式挡土墙具有以下优点：1. 柔性结构、安全可靠挡土块之间无砂浆或其他固结措施，因此自嵌式挡土墙是柔性结构，可以承受较大的位移而不至于失稳破坏，对小规模基础沉陷或短暂的非常荷载组合（如地震、高地下水位等）具有高度的适应能力。

生态环保型自嵌式植生挡墙施工工法(2)

生态环保型自嵌式植生挡墙施工工法(2)

生态环保型自嵌式植生挡墙施工工法一、前言生态环保型自嵌式植生挡墙施工工法是一种采用植物固土技术，以实现环境保护与美化效果的施工方法。

通过将植物与土体结合，形成自嵌式挡墙，能有效地抵抗土体的冲刷和侵蚀，提高土体的稳定性，同时起到美化环境的作用。

二、工法特点1. 生态环保：采用自然植物作为土壤固定材料，不对环境造成污染，符合生态环保理念。

2. 高效经济：植物具有自我生长能力，能够适应环境变化，降低了施工和维护成本。

3. 抗冲刷性强：植物根系与土壤相互结合，形成更牢固的固土拌料，能有效抗击水流的冲刷侵蚀。

4. 美化环境：植物的生长能力和绿化效果可使挡墙自然融入周围环境，提升景观效果。

三、适应范围生态环保型自嵌式植生挡墙施工工法适用于地形复杂、地势较陡峭的山区、河岸、水库等地，尤其适用于滑坡治理、河道整治和生态修复工程等。

四、工艺原理本工法采用植物根系与土壤相互结合的原理，通过以下技术措施实现：1. 确定植物适应性：选择具有较强生长力、耐侵蚀能力和缓解土体应力的植物作为植被。

2. 土壤改良：通过配制含有有机质的土壤拌料，提高土壤的肥力和保水性。

3. 固土植物配置：根据施工地形和土质情况配置合适的固土植物，提高植物的生根能力。

4. 施工方式：采用层层叠加的方式进行施工，逐渐形成自嵌式挡墙结构，确保挡墙坚固稳定。

五、施工工艺1. 施工准备：对施工区进行勘测、测量，并做好施工前的环境保护和安全措施。

2. 土壤准备：对施工区的土壤进行改良和整平，清除表层杂物。

3. 植物配置：根据设计要求和施工实际情况，配置合适的植物。

4. 植物定植：按照设计图纸和规定的植栽密度，进行植物栽种工作。

5. 自嵌式挡墙构筑：从下至上逐层叠加土壤和植物，形成自嵌式挡墙结构。

6. 养护管理：完成工程后，对挡墙进行养护和管理，确保植物的健康生长。

六、劳动组织根据工程规模和施工进度，合理组织和分配施工人员，确保施工任务按时完成。

七、机具设备1. 土方机械：挖掘机、推土机等用于土壤改良和整平。

自嵌式挡土墙施工指南

自嵌式挡土墙施工指南

自嵌式挡土墙施工指南1、概述本施工指南提供给由本公司生产得自嵌式挡土块做成得挡土墙工程施工作参考。

其中说明了自嵌式挡土块得具体施工步骤,有关说明符合《公路加筋土施工技术规范》、《建筑边坡工程技术规范》等。

本指南仅对按技术规程施工得工程负责。

不适用于其它类似产品。

自嵌式挡土墙就是加筋结构也就是组合重力式结构,依靠自嵌块自身得结构与其后土工格栅复合土体重量来达到稳定得目得。

此结构无需砂浆施工,依靠块与块之间嵌固作用、墙身重量与加筋土重量来防止滑动与倾覆失稳。

自嵌式挡土块就是柔性结构,能适应填土较大变形,充分发挥墙、土工格栅,填土得协同作用。

由于结构得重量较混凝土与干砌块石轻,对地基承载要求较低。

自嵌式挡土墙可参照传统得重力式挡土墙或加筋挡土墙进行设计与施工。

传统得重力式挡土墙结构可由单行组成,墙体得自重必须足以抵抗墙体得滑移与倾覆失稳。

由于自嵌式挡土墙墙身就是由自嵌块加筋成。

墙身得抗剪切能力就是确保墙体作为一整体结构承担荷载得重要因素,参见图1。

墙体得抗剪切能力就是通过各层块之间传递侧向力来形成。

图2所示为不同类型自嵌块传递剪力得不同形式。

加筋土自嵌式挡土块用于传统得重力式挡土墙无法满足设计要求得情况,如墙顶坡度较大、有活载或地基土质较差等。

在加筋土挡土墙得设计施工中用多层土工格栅按设计得标高与长度在自嵌块后一定范围得回填土内分层布置。

土工格栅使土体与自嵌式挡土块成为一整体从而增加了墙体得尺寸与重量。

如图3所示。

2、结构得组成自嵌式挡土块设计施工得主要组成部分包括地基土、垫层、自嵌块、挡土区、排水骨料、嵌固棒与土工格栅(加筋土自嵌式挡土块),如图4所示。

地基土:垫层与加筋土挡土墙以下得土体。

垫层:由碎石或素混凝土组成,其作用相当于建筑物扩大基础,将自嵌块得重量扩散到地基中较大区域从而提高地基承载力。

自嵌块:自嵌块就是具有特殊形状要求得混凝土制品,其作用就是提供结构得稳定重量与花岗岩质得景观。

挡土区:挡土区得加筋土区内得土体需分层压实到90%以上得压实度。
