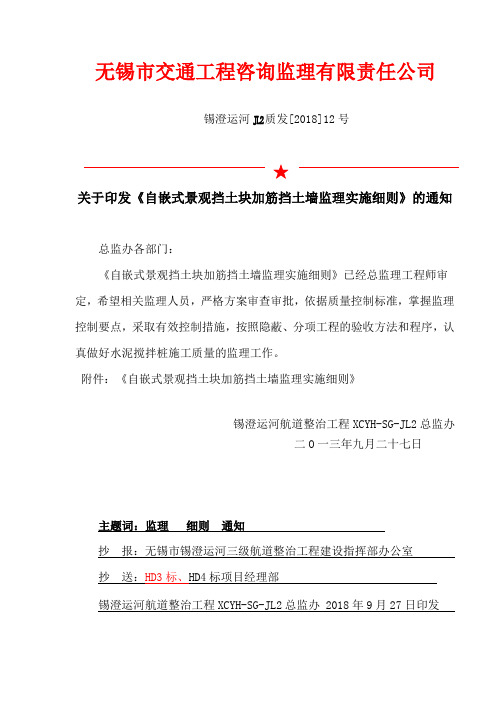

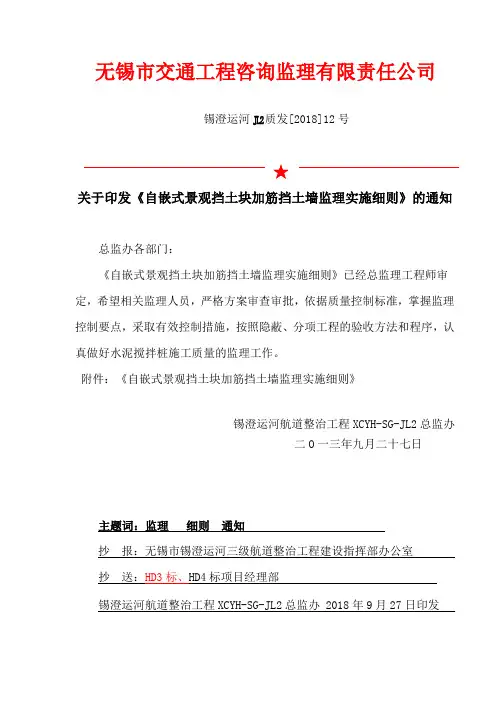

无锡市交通工程咨询监理有限责任公司锡澄运河JL2质发[2018]12号★关于印发《自嵌式景观挡土块加筋挡土墙监理实施细则》的通知总监办各部门：《自嵌式景观挡土块加筋挡土墙监理实施细则》已经总监理工程师审定，希望相关监理人员，严格方案审查审批，依据质量控制标准，掌握监理控制要点，采取有效控制措施，按照隐蔽、分项工程的验收方法和程序，认真做好水泥搅拌桩施工质量的监理工作。
附件：《自嵌式景观挡土块加筋挡土墙监理实施细则》锡澄运河航道整治工程XCYH-SG-JL2总监办二O一三年九月二十七日主题词：监理细则通知抄报：无锡市锡澄运河三级航道整治工程建设指挥部办公室抄送：HD3标、HD4标项目经理部锡澄运河航道整治工程XCYH-SG-JL2总监办 2018年9月27日印发锡澄运河航道整治工程项目（XCYH-SG-JL2标合同段）自嵌式景观挡土块加筋挡土墙监理实施细则编制（专业监理工程师）：审定（总监理工程师）：无锡市交通工程咨询监理有限责任公司锡澄运河江阴南段航道整治工程项目XCYH-SG-JL2标总监理办二〇一三年九月目录一、分项工程概况二、质量控制目标三、施工工序的控制点及控制措施四、采用的质量控制标准五、隐蔽、分项工程的验收方法和程序六、文件处理程序自嵌式景观挡土块加筋挡土墙监理实施细则一、分项工程概况锡澄运河航道整治工程项目（XCYH-SG-JL2标合同段）HD3标、HD4标有自嵌式景观挡土块加筋挡土墙施工内容。
对应的护岸为B1型。
1.分布情况自嵌式景观挡土块加筋挡土墙为B1型护岸的二级墙；B1型护岸从左岸K20+719～K22+032跨过小河滨后连续布置；右岸有K12+762～K15+245一处，并从K20+643～K22+040跨过小河滨后连续布置。
B1型护岸设置在岸线较为曲折、连接城镇的农村段，以便于与城镇段护岸平顺相接。
2.工程量自嵌式景观挡土块加筋挡土墙长5319m。
3.施工图设计（1）自嵌式景观挡土块加筋挡土墙基槽为倒梯形断面，底宽为170cm，坡比为1：1，底标高为1.3m。
自嵌拼接式绿化生态挡土墙施工工法自嵌拼接式绿化生态挡土墙施工工法是一种新型的挡土墙施工技术，能够在保障项目进度的同时，实现挡土墙与绿化的有机结合，提高工程环境的美观度和生态效益。
本文将通过对该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例的详细阐述，以确保读者能够全面了解该工法的理论依据和实际应用。
一、前言随着城市化进程的加快，挡土墙及绿化工程在市政、道路、园林等领域得到广泛应用。
传统的挡土墙施工方式会破坏自然环境和绿化效果，而自嵌拼接式绿化生态挡土墙施工工法则是一种能够在保障土壤保护和绿化效果的同时实现项目进度的高效工法。
二、工法特点自嵌拼接式绿化生态挡土墙施工工法具有以下几个特点：1. 自嵌拼接：此工法采用模块化设计，每个模块都具有自嵌拼接的功能，能够快速形成整体的挡土墙结构。
2. 绿化生态：施工过程中，模块中设有土层和绿化槽，能够容纳土壤和植物，以实现绿化效果。
3. 高效耐久：该工法采用的材料具有高强度和耐久性，能够适应各种土壤和地形条件，并具有较长的使用寿命。
4. 环保节能：施工过程中减少了土方开挖和二次运输的需求，能够节约能源和减少土壤破坏。
三、适应范围该工法适用于各类土质和地形条件的挡土墙工程，特别适用于：1. 市政道路、公园、学校、商业区等需要同时满足挡土和绿化效果的项目；2. 地势陡峭、不适合传统挡土墙施工的地区；3. 环境要求严格、对绿化效果有要求的项目。
四、工艺原理自嵌拼接式绿化生态挡土墙施工工法的工艺原理主要分为两个方面：施工工法与实际工程之间的联系和采取的技术措施。
1. 施工工法与实际工程之间的联系：该工法采用模块化设计，模块与模块之间形成自嵌拼接的结构，形成整体挡土墙。
同时，模块中设有土层和绿化槽，使得绿化与挡土有机结合，实现绿化效果。
2. 采取的技术措施：施工过程中，通过选择适当的挖掘和安装方法，确保模块的稳固和坚实。

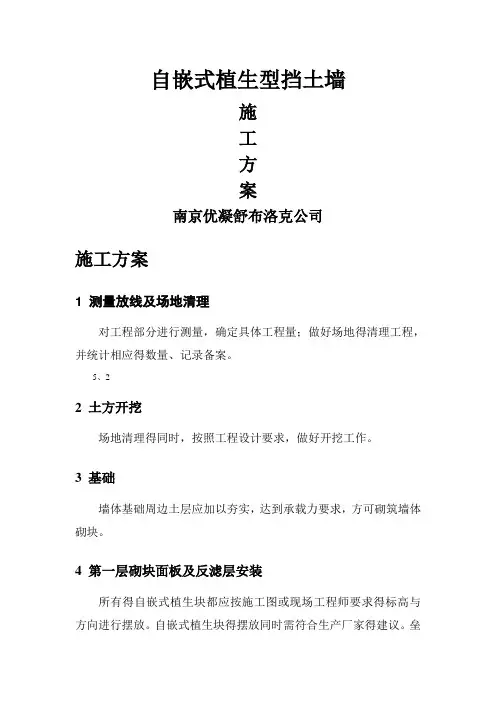

生态挡土墙系列之自嵌式植生型挡土墙（鱼巢砖）
自嵌式植生型挡土块（鱼巢砖）特点：
1、改善后的内孔造型为水生植物提供了良好的生长空间，为净化水质创造了条件；
2、块体间的空隙和生长起来的植物体系将形成天然的鱼巢，加强了水体的生态平衡；
3、块体本身、植物体系、鱼虾生态共同组建的景观效果将更加明显。
4、渗透性的挡墙体，可以充分保证河岸与河流水体之间的水分交换和调节功能同时具有一定的抗洪强度。

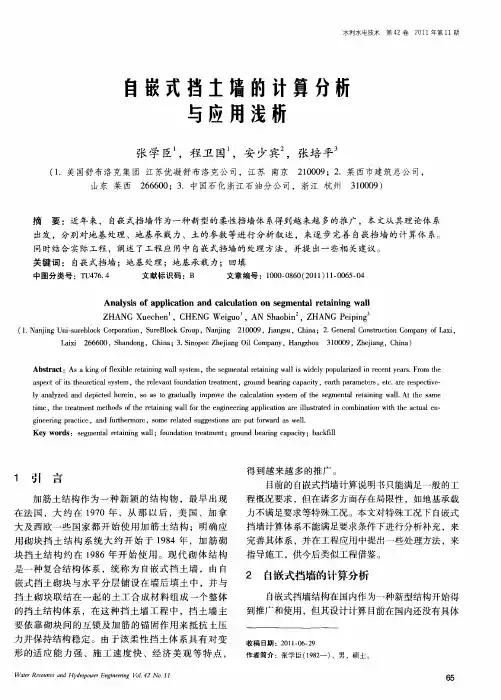

生态挡土墙系列之自嵌式景观挡土墙
自嵌式挡土墙是在干垒挡土墙的基础上开发的另一种结构。
这种结构是一种新型的拟重力式结构，它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。
分为自嵌式植生挡土块（鱼巢砖）和景观挡土块，尺寸规格为：400*305*150mm 近十余年来，这种新式柔性结构挡土体系广泛用于园林景观、高速公路、立交桥和护坡小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。
特点介绍：
（1）施工简便快捷，可重复使用。
（2）柔性结构，对地基的要求低。
（3）占地少，可以设计多层挡墙。
（4）形式多样，造型美观。
（5）适应小规模沉降，结构耐久性好。
（6）与传统挡土墙比较，综合成本低。
植生挡土块
植生挡土墙
自嵌式景观挡土块
挡土块结构图。

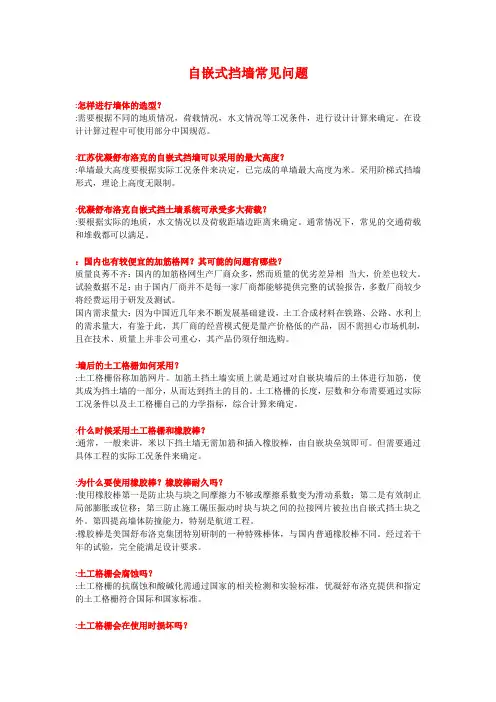

自嵌式挡墙常见问题:怎样进行墙体的选型？:需要根据不同的地质情况，荷载情况，水文情况等工况条件，进行设计计算来确定。
在设计计算过程中可使用部分中国规范。
:江苏优凝舒布洛克的自嵌式挡墙可以采用的最大高度？:单墙最大高度要根据实际工况条件来决定，已完成的单墙最大高度为米。
采用阶梯式挡墙形式，理论上高度无限制。
:优凝舒布洛克自嵌式挡土墙系统可承受多大荷载？:要根据实际的地质，水文情况以及荷载距墙边距离来确定。
通常情况下，常见的交通荷载和堆载都可以满足。
：国内也有较便宜的加筋格网？其可能的问题有哪些？质量良莠不齐：国内的加筋格网生产厂商众多，然而质量的优劣差异相当大，价差也较大。
试验数据不足：由于国内厂商并不是每一家厂商都能够提供完整的试验报告，多数厂商较少将经费运用于研发及测试。
国内需求量大：因为中国近几年来不断发展基础建设，土工合成材料在铁路、公路、水利上的需求量大，有鉴于此，其厂商的经营模式便是量产价格低的产品，因不需担心市场机制，且在技术、质量上并非公司重心，其产品仍须仔细选购。
:墙后的土工格栅如何采用？:土工格栅俗称加筋网片。
加筋土挡土墙实质上就是通过对自嵌块墙后的土体进行加筋，使其成为挡土墙的一部分，从而达到挡土的目的。
土工格栅的长度，层数和分布需要通过实际工况条件以及土工格栅自己的力学指标，综合计算来确定。
:什么时候采用土工格栅和橡胶棒？:通常，一般来讲，米以下挡土墙无需加筋和插入橡胶棒，由自嵌块垒筑即可。
但需要通过具体工程的实际工况条件来确定。
:为什么要使用橡胶棒？橡胶棒耐久吗？:使用橡胶棒第一是防止块与块之间摩擦力不够或摩擦系数变为滑动系数；第二是有效制止局部膨胀或位移；第三防止施工碾压振动时块与块之间的拉接网片被拉出自嵌式挡土块之外。
第四提高墙体防撞能力，特别是航道工程。
:橡胶棒是美国舒布洛克集团特别研制的一种特殊棒体，与国内普通橡胶棒不同。
经过若干年的试验，完全能满足设计要求。
:土工格栅会腐蚀吗？:土工格栅的抗腐蚀和酸碱化需通过国家的相关检测和实验标准，优凝舒布洛克提供和指定的土工格栅符合国际和国家标准。

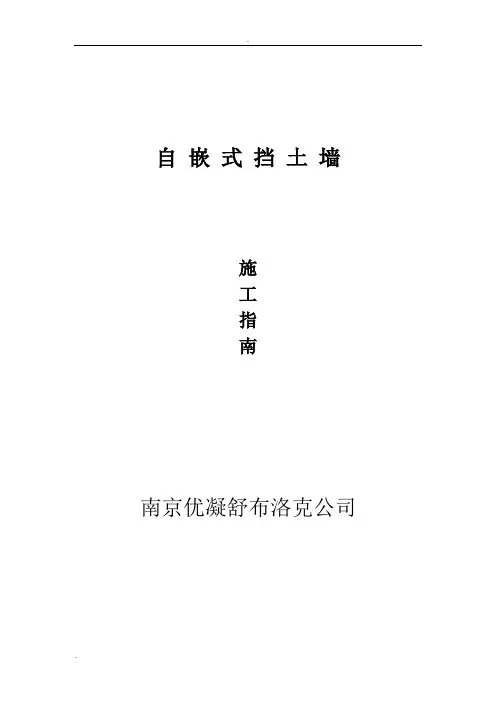

自嵌式挡土墙施工指南南京优凝舒布洛克公司1、概述本施工指南提供给由本公司生产的自嵌式挡土块做成的挡土墙工程施工作参考。
其中说明了自嵌式挡土块的具体施工步骤，有关说明符合《公路加筋土施工技术规范》、《建筑边坡工程技术规范》等。
本指南仅对按技术规程施工的工程负责。
不适用于其它类似产品。
自嵌式挡土墙是加筋结构也是组合重力式结构，依靠自嵌块自身的结构和其后土工格栅复合土体重量来达到稳定的目的。
此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。
自嵌式挡土块是柔性结构，能适应填土较大变形，充分发挥墙、土工格栅，填土的协同作用。
由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。
自嵌式挡土墙可参照传统的重力式挡土墙或加筋挡土墙进行设计和施工。
传统的重力式挡土墙结构可由单行组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。
由于自嵌式挡土墙墙身是由自嵌块加筋成。
墙身的抗剪切能力是确保墙体作为一整体结构承担荷载的重要因素，参见图1。
墙体的抗剪切能力是通过各层块之间传递侧向力来形成。
图2所示为不同类型自嵌块传递剪力的不同形式。
加筋土自嵌式挡土块用于传统的重力式挡土墙无法满足设计要求的情况，如墙顶坡度较大、有活载或地基土质较差等。
在加筋土挡土墙的设计施工中用多层土工格栅按设计的标高和长度在自嵌块后一定范围的回填土内分层布置。
土工格栅使土体和自嵌式挡土块成为一整体从而增加了墙体的尺寸和重量。
如图3所示。
2、结构的组成自嵌式挡土块设计施工的主要组成部分包括地基土、垫层、自嵌块、挡土区、排水骨料、嵌固棒和土工格栅（加筋土自嵌式挡土块），如图4所示。
地基土：垫层和加筋土挡土墙以下的土体。
垫层：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自嵌块的重量扩散到地基中较大区域从而提高地基承载力。
自嵌块：自嵌块是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和花岗岩质的景观。
挡土区：挡土区的加筋土区内的土体需分层压实到90%以上的压实度。

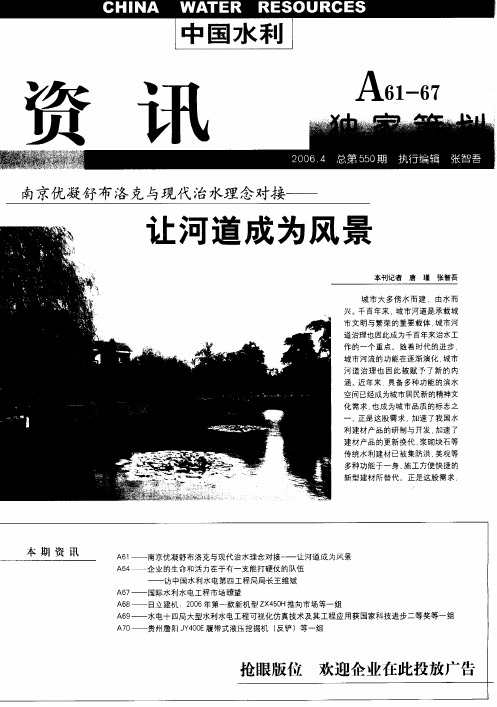

作为一门快速发展的新兴挡土墙技术，自嵌式景观挡土墙于去年成功晋升为国家“948计划”科研项目。
这种讲求生态环保与可持续发展的挡土墙技术在联姻国家科研部门的同时，也获得了业界的高度赞赏与用户的广泛认可，成功迈入规模化应用时代。
性能优异获得国家“948计划”青睐
据“948计划”负责人介绍，自嵌式景观挡土墙是水利部科技推广中心、南京优凝舒布洛克公司共有的具有自主知识产权的技术，作为一种新兴景观挡土墙技术，该技术将作为传统挡墙技术的升级，逐步迈入规模化应用时代。
据水利部科技推广中心的水利专家介绍，自嵌式景观挡土结构作为一种柔性结构，具有生态环保、施工简便快捷、对地基要求低、少占土地及造型美观等特点，与浆砌块石相比，自嵌式挡墙在同等情况下能够节省材料达70%，节省造价达30%，施工速度能够提高近5倍，还可以重复使用。
“此次晋升为‘948计划’科研项目，得到国家级科研平台的支持，其应用前景十分广阔，同时也预示着该技术将迈入规模化应用时代。
”水利部科技推广中心负责人说道。
传统挡墙技术遭遇强大竞争对手
传统浆砌块石挡墙对减轻坡面修建初期的不稳定性和侵蚀方面效果很好，作
用非常显著。
然而随着时间的推移，岩石风化、混凝土老化、钢筋腐蚀、强度降低等问题逐渐显现出来，其效果也越来越差，为此不得不花费大量的资金用于工程后期维护加固。
与之不同的是，自嵌式景观挡土墙的核心材料是一系列的自嵌块，作为一种重力结构，该挡土墙主要依靠自嵌块块体的自重来抵抗动静载荷，达到稳定的作用；同时该挡土墙无须砂浆施工，主要依靠带有后缘的块与块之间嵌锁作用和重量来防止滑动倾覆；在墙体较高、墙顶坡度较大、有活载或地基土质较差等情况下可以通过加筋网片来提高整个墙体的稳定性。
“作为一种柔性结构，自嵌式挡墙最大的特点就是稳定性好，可用于可能产生不均匀沉降的软弱地基，例如用混凝土挡墙须采用桩基时，自嵌式挡墙可不做任何处理，对地基要求低。
”朱友群博士介绍说。
自嵌式挡墙的施工只是单纯作业的重复，不需要技术工，也不要支撑，也不必在养护上花费时间，全部作业可在填土一侧进行，可以大大缩短工期。
“由于采用了国际领先的生产线，自嵌块可在24小时内就能出厂，大大提高了施工速度。
其产品的运输半径可达到1100公里，而传统的浆砌石只有100公里。
”
由于自嵌式挡墙采用的是12度角的倾斜面，不用勾缝墙面板自然形成错落有致的规则图案，少占土地，造型美观。
再加上多种色彩变化，施工随意性比较大，其景观效果更加突出。
加筋网片作为一种醋酸纤维物质，能够中和混凝土中的碱性物质，提高植被的存活能力，较之传统浆砌石挡土墙的植被存活率，可提高近10倍，有效提高整个墙体的生态质量。
