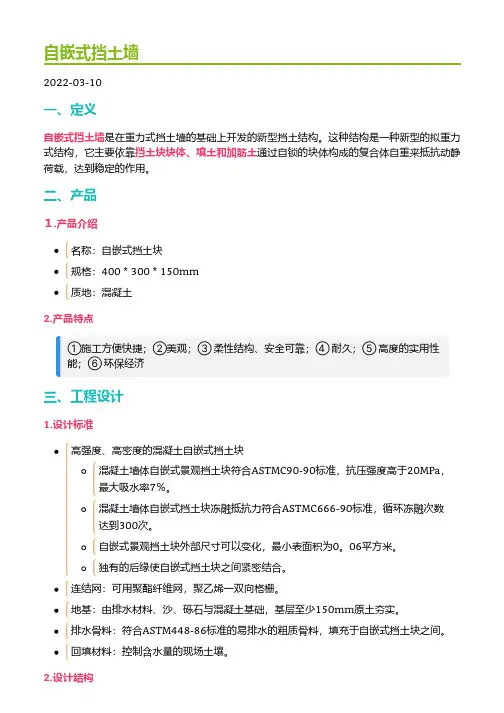

新型自嵌式挡土墙

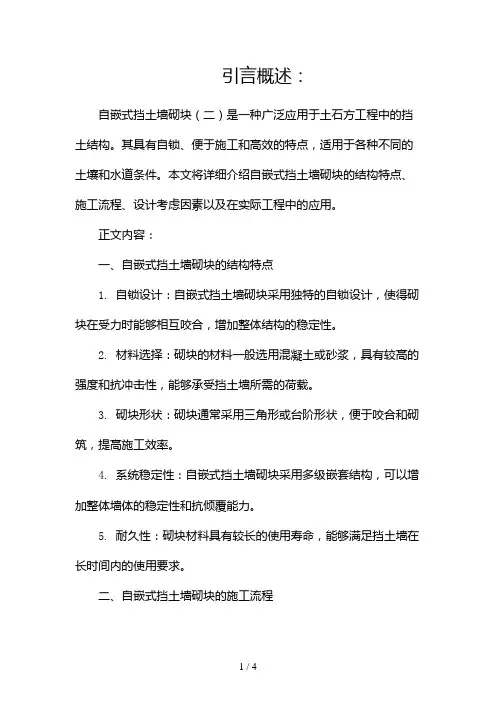

引言概述：自嵌式挡土墙砌块（二）是一种广泛应用于土石方工程中的挡土结构。

其具有自锁、便于施工和高效的特点，适用于各种不同的土壤和水道条件。

本文将详细介绍自嵌式挡土墙砌块的结构特点、施工流程、设计考虑因素以及在实际工程中的应用。

正文内容：一、自嵌式挡土墙砌块的结构特点1. 自锁设计：自嵌式挡土墙砌块采用独特的自锁设计，使得砌块在受力时能够相互咬合，增加整体结构的稳定性。

2. 材料选择：砌块的材料一般选用混凝土或砂浆，具有较高的强度和抗冲击性，能够承受挡土墙所需的荷载。

3. 砌块形状：砌块通常采用三角形或台阶形状，便于咬合和砌筑，提高施工效率。

4. 系统稳定性：自嵌式挡土墙砌块采用多级嵌套结构，可以增加整体墙体的稳定性和抗倾覆能力。

5. 耐久性：砌块材料具有较长的使用寿命，能够满足挡土墙在长时间内的使用要求。

二、自嵌式挡土墙砌块的施工流程1. 地基处理：根据挡土墙的要求，对地基进行平整、夯实和排水处理，保证地基的稳定性。

2. 基础施工：进行基础的浇筑和固化。

根据墙体的高度和荷载要求，选择适当的基础形式和尺寸。

3. 砌块安装：按照设计要求，将砌块逐层垒砌，注意砌块之间的咬合和间隙的填充，确保整体墙体的稳定性。

4. 后期处理：完成挡土墙的垂直和水平调整，进行墙体背填和绿化等后期处理工作。

三、自嵌式挡土墙砌块的设计考虑因素1. 土壤力学性质：对土壤的承载力、抗滑稳定性和侧向抗力等进行分析和计算，确定挡土墙的尺寸和形状。

2. 水文条件：考虑降水和渗流对挡土墙的影响，设计合理的排水系统和防渗措施。

3. 荷载计算：根据墙体所承受的重力、水压力和地震力等荷载，进行结构分析和设计，确保挡土墙的稳定性和安全性。

4. 施工条件：考虑施工过程中的临时荷载、振动和土方开挖等因素，制定相应的施工措施和安全预防措施。

5. 环境影响：综合考虑挡土墙对周围环境的影响，设计合理的景观和生态修复措施。

四、自嵌式挡土墙砌块的应用实例1. 高速公路土方边坡工程：自嵌式挡土墙砌块广泛应用于高速公路的土方边坡工程，能够有效防止边坡坍塌和滑动，增加道路的安全性。

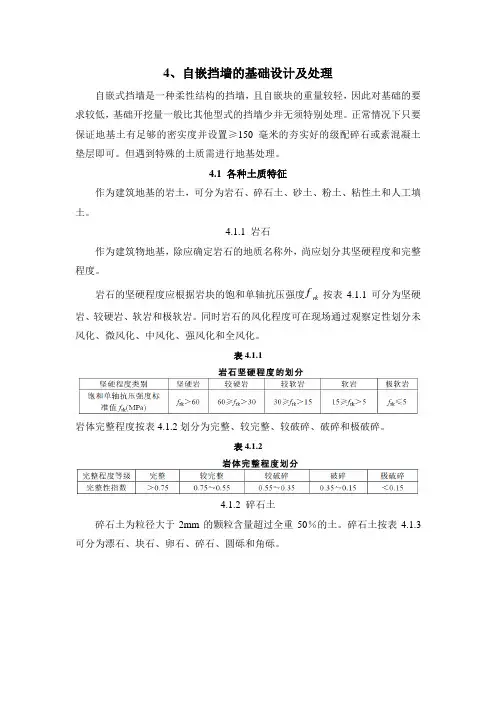

4、自嵌挡墙的基础设计及处理自嵌式挡墙是一种柔性结构的挡墙，且自嵌块的重量较轻，因此对基础的要求较低，基础开挖量一般比其他型式的挡墙少并无须特别处理。

正常情况下只要保证地基土有足够的密实度并设置≥150毫米的夯实好的级配碎石或素混凝土垫层即可。

但遇到特殊的土质需进行地基处理。

4.1 各种土质特征作为建筑地基的岩土，可分为岩石、碎石土、砂土、粉土、粘性土和人工填土。

4.1.1 岩石作为建筑物地基，除应确定岩石的地质名称外，尚应划分其坚硬程度和完整程度。

f按表4.1.1可分为坚硬岩石的坚硬程度应根据岩块的饱和单轴抗压强度rk岩、较硬岩、软岩和极软岩。

同时岩石的风化程度可在现场通过观察定性划分未风化、微风化、中风化、强风化和全风化。

表4.1.1岩体完整程度按表4.1.2划分为完整、较完整、较破碎、破碎和极破碎。

表4.1.24.1.2 碎石土碎石土为粒径大于2mm的颗粒含量超过全重50％的土。

碎石土按表4.1.3可分为漂石、块石、卵石、碎石、圆砾和角砾。

碎石土的密实度，可按表4.1.4分为松散、稍密、中密、密实。

4.1.3 砂土砂土为粒径大于2mm的颗粒含量不超过全重50％、粒径大于0.075mm的颗粒超过全重50％的土。

砂土可按表4.1.5分为砾砂、粗砂、中砂、细砂和粉砂。

砂土的密实度，可按表4.1.6分为松散、稍密、中密、密实。

4.1.4 粘性土I大于10的土，可按表4.1.7分为粘土、粉质粘土。

粘性土为塑性指数P粘性土的状态，可按表4.1.8分为坚硬、硬塑、可塑、软塑、流塑。

4.1.5 粉土和人工填土I≤10且粒径大于0.075mm的颗粉土为介于砂土与粘性土之间，塑性指数P粒含量不超过全重50％的土。

红粘土为碳酸盐岩系的岩石经红土化作用形成的高塑性粘土。

其液限一般大于50。

红粘土经再搬运后仍保留其基本特征，其液限大于45的土为次生红粘土。

人工填土根据其组成和成因，可分为素填土、压实填土、杂填土、冲填土。

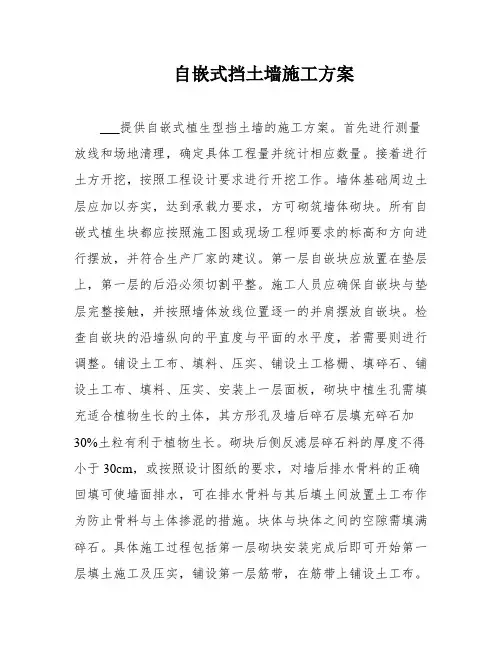

自嵌式挡土墙施工方案___提供自嵌式植生型挡土墙的施工方案。

首先进行测量放线和场地清理，确定具体工程量并统计相应数量。

接着进行土方开挖，按照工程设计要求进行开挖工作。

墙体基础周边土层应加以夯实，达到承载力要求，方可砌筑墙体砌块。

所有自嵌式植生块都应按照施工图或现场工程师要求的标高和方向进行摆放，并符合生产厂家的建议。

第一层自嵌块应放置在垫层上，第一层的后沿必须切割平整。

施工人员应确保自嵌块与垫层完整接触，并按照墙体放线位置逐一的并肩摆放自嵌块。

检查自嵌块的沿墙纵向的平直度与平面的水平度，若需要则进行调整。

铺设土工布、填料、压实、铺设土工格栅、填碎石、铺设土工布、填料、压实、安装上一层面板，砌块中植生孔需填充适合植物生长的土体，其方形孔及墙后碎石层填充碎石加30%土粒有利于植物生长。

砌块后侧反滤层碎石料的厚度不得小于30cm，或按照设计图纸的要求，对墙后排水骨料的正确回填可使墙面排水，可在排水骨料与其后填土间放置土工布作为防止骨料与土体掺混的措施。

块体与块体之间的空隙需填满碎石。

具体施工过程包括第一层砌块安装完成后即可开始第一层填土施工及压实，铺设第一层筋带，在筋带上铺设土工布。

加筋材料采用玻璃纤维双向土工格栅，材料运至现场后，监理人员应现场确认或取样送有关部门进行检验是否满足设计参数，若不能满足，严禁使用。

2.在施工时，土工格栅应按照设计施工图进行铺设，铺设时应注意以下几点：首先，土工格栅应铺设在1%～3%横坡平整压实的填土上，且应将强度方向垂直于墙面铺设于密实填土上；其次，纵向不同宽幅土工格栅搭接长度不小于10cm，保证压入砌块之间不小于20cm；最后，摆放时应拉平绷紧，尾部需固定在下层碾压土上。

在摆放好土工格栅后，需要在墙后放置排水骨料及回填加筋土，每层填土厚度为30cm，压实度大于92%。

在土体回填和压实过程中应避免造成土工格栅的破坏（如起皱、移动、刺破等）。

3.在回填土施工时，需要选择透水性良好易压实的土体作为填料，墙顶则采用低透水性黏土压实作为防渗层。

自嵌式挡土块设计施工的主要组成部分包括地基土、垫层、自嵌块、挡土区、排水骨料、嵌固棒和土工格栅（加筋土自嵌式挡土块）。

地基土：垫层和加筋土挡土墙以下的土体。

垫层：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自嵌块的重量扩散到地基中较大区域从而提高地基承载力。

自嵌块：自嵌块是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和花岗岩质的景观。

挡土区：挡土区的加筋土区内的土体需分层压实到90%以上的压实度。

排水骨料：是分布在墙后的可自由排水的粒状材料。

其作用是排出墙后积水，及时消除墙后水压力。

与其相同的材料有时用来作为空心自嵌块的填充料以增加自嵌块的自重和抗剪能力。

自嵌式挡土块的施工方法允许水从墙面排出从而协助墙后积水的排放。

若排水骨料不能用级配碎石，需要在排水骨料与其土体间设置反滤土工织物，防止土料与排水骨料掺混。

加筋土：加筋土是位于排水骨料后并需分层压实的土体。

需按设计要求布置土工格栅作为加筋层，加筋层提高土体的整体性并增加了自嵌块的稳定。

因而加筋土区作为结构的组成部分。

锚固棒：直线时插在块与块之间的小圆孔中，上面一块的前小园孔与下一块后一个小园孔相连接，同时也嵌固了土工格栅，以免后面振动将土工格栅拉出；圆弧或曲线时上面一块的前小园孔与下一块的椭圆孔相连接。

四、施工工艺流程注：本施工指导只适合于1.2米以上3米以下一般加筋土挡土墙的施工，1.2米以下的挡土墙可无需加筋。

施工工艺：施工安排――开挖工作――地基和垫层的施工――排水管的安放――第一层自锁块的摆放――其它层自锁块的摆放――拉接网片的安装及挡土区回填――压顶块的安装和清场――坡顶防渗层施工。

1.基础开挖地基最少开挖深度为≥300毫米，其中最底部≥150毫米宜为碎石垫层，其余150毫米为第一层挡土块。

垫层以上挡土块的埋置深度还应该满足下表中的要求。

基础的开挖宽度为≥600毫米。

做碎石垫层之前基土一定要夯实，如果土质差不宜夯实则土中可以加石块、砖块或采取换土措施保证基土的密实度。

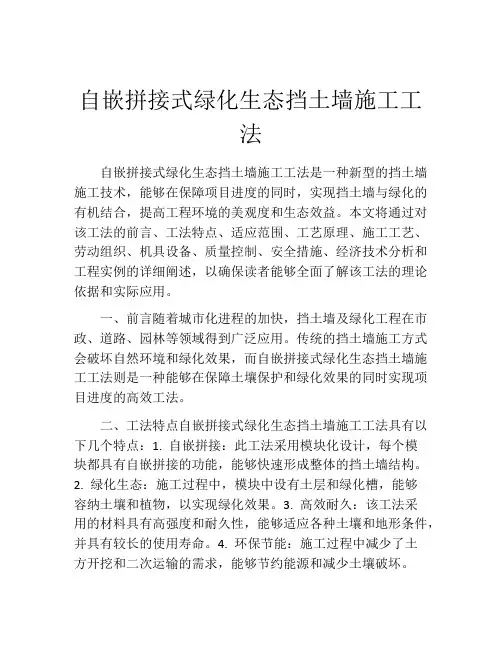

自嵌拼接式绿化生态挡土墙施工工法自嵌拼接式绿化生态挡土墙施工工法是一种新型的挡土墙施工技术，能够在保障项目进度的同时，实现挡土墙与绿化的有机结合，提高工程环境的美观度和生态效益。

本文将通过对该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例的详细阐述，以确保读者能够全面了解该工法的理论依据和实际应用。

一、前言随着城市化进程的加快，挡土墙及绿化工程在市政、道路、园林等领域得到广泛应用。

传统的挡土墙施工方式会破坏自然环境和绿化效果，而自嵌拼接式绿化生态挡土墙施工工法则是一种能够在保障土壤保护和绿化效果的同时实现项目进度的高效工法。

二、工法特点自嵌拼接式绿化生态挡土墙施工工法具有以下几个特点：1. 自嵌拼接：此工法采用模块化设计，每个模块都具有自嵌拼接的功能，能够快速形成整体的挡土墙结构。

2. 绿化生态：施工过程中，模块中设有土层和绿化槽，能够容纳土壤和植物，以实现绿化效果。

3. 高效耐久：该工法采用的材料具有高强度和耐久性，能够适应各种土壤和地形条件，并具有较长的使用寿命。

4. 环保节能：施工过程中减少了土方开挖和二次运输的需求，能够节约能源和减少土壤破坏。

三、适应范围该工法适用于各类土质和地形条件的挡土墙工程，特别适用于：1. 市政道路、公园、学校、商业区等需要同时满足挡土和绿化效果的项目；2. 地势陡峭、不适合传统挡土墙施工的地区；3. 环境要求严格、对绿化效果有要求的项目。

四、工艺原理自嵌拼接式绿化生态挡土墙施工工法的工艺原理主要分为两个方面：施工工法与实际工程之间的联系和采取的技术措施。

1. 施工工法与实际工程之间的联系：该工法采用模块化设计，模块与模块之间形成自嵌拼接的结构，形成整体挡土墙。

同时，模块中设有土层和绿化槽，使得绿化与挡土有机结合，实现绿化效果。

2. 采取的技术措施：施工过程中，通过选择适当的挖掘和安装方法，确保模块的稳固和坚实。

自嵌式挡墙在竹园浜河道改道工程中的应用随着人们对挡土墙理论和实践的不断深入，专家开始呼吁建立新型柔性结构工程来减少地震带来的损失。

一种新型的自嵌式挡土墙应运而生，该挡墙的优越性之一在于它是柔性结构。

从局部来看它是加筋土挡墙，面板采用大小、形状、重量一致的混凝土预制块干垒而成，加筋材料采用土工格栅。

从整体来看这种结构是一种新型的拟重力式挡墙，它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。

因自嵌式挡土墙是柔性结构，所以它对地形地质条件不提出特别的要求。

另外，它尺寸比较小，重量比较轻，交通不便的地方也可以进行施工，无须用起吊机械。

标签：自嵌式；挡墙；河道；应用一、工程概况本工程是宜家家居无锡商场建设的前期工程，位于无锡市锡山区，团结路以东，东安路以北。

主要施工内容为新建河道571米，河道上口宽18m，下口宽10m。

采用自嵌式挡墙护坡（成品自嵌式挡土块，产品规格为480mm*300mm*150mm）、级配碎石（500mm宽）、土工格栅（纵横抗拉强度大于50KN/ m2）及土工布（150g/m2）反滤层施工、砼压顶、挡墙砼基础以及2.8m 墙后回填土。

二、自嵌式挡土墙施工要点1、施工准备自嵌式挡土块搬运、装卸时不得抛掷。

自嵌式挡土块的端面为堆放面。

在基础上画好自嵌式挡土块基础砌块的外缘线或内缘线，砌筑自嵌式挡土块基础砌块用M5或M7.5砂浆调平。

2、自嵌式挡土块砌块安装砌筑前须检查产品情况，保证用于砌筑的产品符合质量要求。

砌块上下表面的毛刺、突出部分应去除；自嵌式挡土块顶面的泥土必须清理干净，以便于向上砌筑；在面向挡土区的一侧，自嵌式挡土块的斜面须靠紧；须用砂浆调整水平误差，不得用石子、木片、铁片等小件材料支垫；承担土压力的自嵌式挡土块互相搭接长度不小于7cm、同时不小于砌块总长度的1/3；砌块时，可采用砂浆砌筑，通过砂浆来调整标高、确保其标高满足设计要求，但砂浆厚度不宜大于40mm；砌块安装时，相邻面板水平偏差不大于10mm，轴线偏差每20m 不大于10mm，砌面坡度符合设计要求；砌筑过程中发现成品砼块块边角破损及有裂缝一律不得使用；砌块砌筑每2-3 层，检测标高及轴线偏差，控制偏差在允许范围内，不得将偏差累积，再进行总调整。

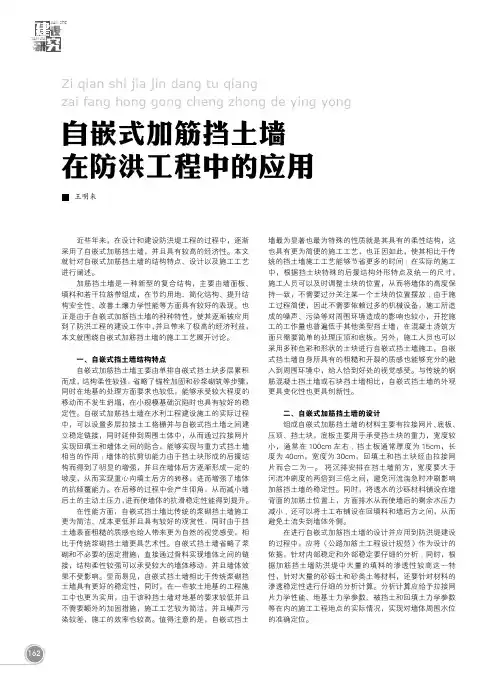

162YAN JIUJIAN SHE自嵌式加筋挡土墙在防洪工程中的应用Zi qian shi jia jin dang tu qiangzai fang hong gong cheng zhong de ying yong王明来近些年来，在设计和建设防洪堤工程的过程中，逐渐采用了自嵌式加筋挡土墙，并且具有较高的经济性。

本文就针对自嵌式加筋挡土墙的结构特点、设计以及施工工艺进行阐述。

加筋挡土墙是一种新型的复合结构，主要由墙面板、填料和若干拉筋带组成，在节约用地、简化结构、提升结构安全性、改善土壤力学性能等方面具有较好的表现。

也正是由于自嵌式加筋挡土墙的种种特性，使其逐渐被应用到了防洪工程的建设工作中，并且带来了极高的经济利益，本文就围绕自嵌式加筋挡土墙的施工工艺展开讨论。

一、自嵌式挡土墙结构特点自嵌式加筋挡土墙主要由单排自嵌式挡土块多层累积而成，结构柔性较强，省略了锚栓加固和砂浆砌筑等步骤，同时在地基的处理方面要求也较低，能够承受较大程度的移动而不发生坍塌，在小规模基础沉陷时也具有较好的稳定性。

自嵌式加筋挡土墙在水利工程建设施工的实际过程中，可以设置多层拉接土工格栅并与自嵌式挡土墙之间建立稳定链接，同时延伸到周围土体中，从而通过拉接网片实现回填土和墙体之间的贴合，能够实现与重力式挡土墙相当的作用；墙体的抗剪切能力由于挡土块形成的后援结构而得到了明显的增强，并且在墙体后方逐渐形成一定的坡度，从而实现重心向填土后方的转移，进而增强了墙体的抗倾覆能力。

在后移的过程中会产生仰角，从而减小墙后土的主动土压力，进而使墙体的抗滑稳定性能得到提升。

在性能方面，自嵌式挡土墙比传统的浆砌挡土墙施工更为简洁、成本更低并且具有较好的观赏性，同时由于挡土墙表面粗糙的质感也给人带来更为自然的视觉感受，相比于传统浆砌挡土墙更具艺术性。

自嵌式挡土墙省略了浆砌和不必要的固定措施，直接通过骨料实现墙体之间的链接，结构柔性较强可以承受较大的墙体移动，并且墙体效果不受影响。

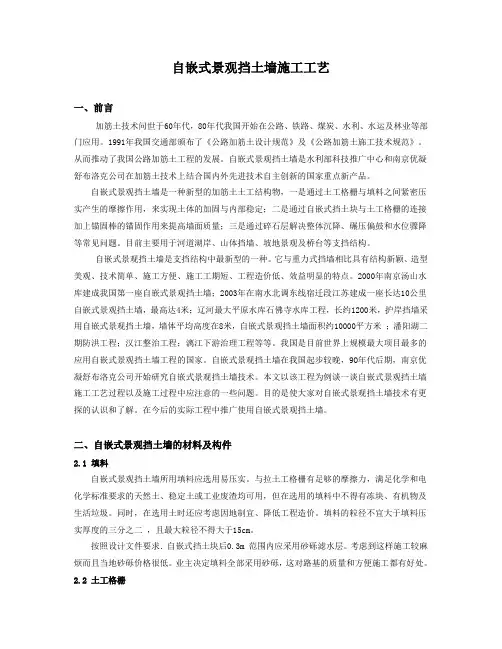

自嵌式景观挡土墙施工工艺一、前言加筋土技术问世于60年代，80年代我国开始在公路、铁路、煤炭、水利、水运及林业等部门应用。

1991年我国交通部颁布了《公路加筋土设计规范》及《公路加筋土旆工技术规范》。

从而推动了我国公路加筋土工程的发展。

自嵌式景观挡土墙是水利部科技推广中心和南京优凝舒布洛克公司在加筋土技术上结合国内外先进技术自主创新的国家重点新产品。

自嵌式景观挡土墙是一种新型的加筋土土工结构物，一是通过土工格栅与填料之间紧密压实产生的摩擦作用，来实现土体的加固与内部稳定；二是通过自嵌式挡土块与土工格栅的连接加上锚固棒的锚固作用来提高墙面质量；三是通过碎石层解决整体沉降、碾压偏鼓和水位骤降等常见问题。

目前主要用于河道湖岸、山体挡墙、坡地景观及桥台等支挡结构。

自嵌式景观挡土墙是支挡结构中最新型的一种。

它与重力式挡墙相比具有结构新颖、造型美观、技术简单、施工方便、施工工期短、工程造价低、效益明显的特点。

2000年南京汤山水库建成我国第一座自嵌式景观挡土墙；2003年在南水北调东线宿迁段江苏建成一座长达10公里自嵌式景观挡土墙，最高达4米；辽河最大平原水库石佛寺水库工程，长约1200米，护岸挡墙采用自嵌式景观挡土墙，墙体平均高度在8米，自嵌式景观挡土墙面积约10000平方米；潘阳湖二期防洪工程；汉江整治工程；漓江下游治理工程等等。

我国是目前世界上规模最大项目最多的应用自嵌式景观挡土墙工程的国家。

自嵌式景观挡土墙在我国起步较晚，9O年代后期，南京优凝舒布洛克公司开始研究自嵌式景观挡土墙技术。

本文以该工程为例谈一谈自嵌式景观挡土墙施工工艺过程以及施工过程中应注意的一些问题。

目的是使大家对自嵌式景观挡土墙技术有更探的认识和了解。

在今后的实际工程中推广使用自嵌式景观挡土墙。

二、自嵌式景观挡土墙的材料及构件2.1 填料自嵌式景观挡土墙所用填料应选用易压实。

与拉土工格栅有足够的摩擦力，满足化学和电化学标准要求的天然土、稳定土或工业废渣均可用，但在选用的填料中不得有冻块、有机物及生活垃圾。

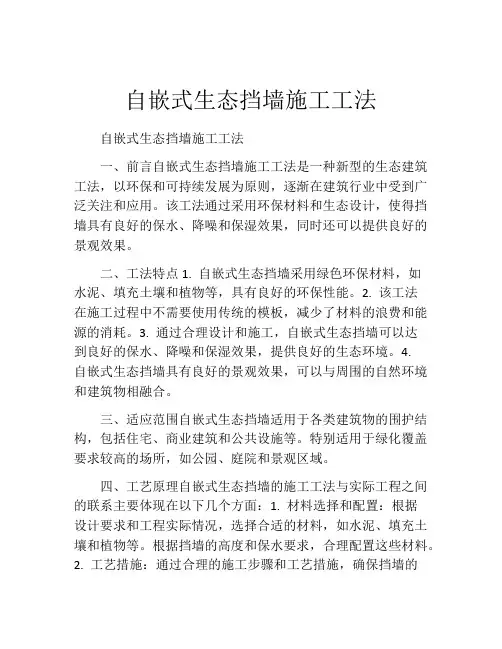

自嵌式生态挡墙施工工法自嵌式生态挡墙施工工法一、前言自嵌式生态挡墙施工工法是一种新型的生态建筑工法，以环保和可持续发展为原则，逐渐在建筑行业中受到广泛关注和应用。

该工法通过采用环保材料和生态设计，使得挡墙具有良好的保水、降噪和保湿效果，同时还可以提供良好的景观效果。

二、工法特点1. 自嵌式生态挡墙采用绿色环保材料，如水泥、填充土壤和植物等，具有良好的环保性能。

2. 该工法在施工过程中不需要使用传统的模板，减少了材料的浪费和能源的消耗。

3. 通过合理设计和施工，自嵌式生态挡墙可以达到良好的保水、降噪和保湿效果，提供良好的生态环境。

4.自嵌式生态挡墙具有良好的景观效果，可以与周围的自然环境和建筑物相融合。

三、适应范围自嵌式生态挡墙适用于各类建筑物的围护结构，包括住宅、商业建筑和公共设施等。

特别适用于绿化覆盖要求较高的场所，如公园、庭院和景观区域。

四、工艺原理自嵌式生态挡墙的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 材料选择和配置：根据设计要求和工程实际情况，选择合适的材料，如水泥、填充土壤和植物等。

根据挡墙的高度和保水要求，合理配置这些材料。

2. 工艺措施：通过合理的施工步骤和工艺措施，确保挡墙的稳定性和耐久性。

例如，采用适当的填充土壤厚度和湿度控制，以减少地基沉降和水分蒸发。

3. 各项技术指标的控制：根据工程设计要求，控制挡墙的各项技术指标，如挡墙高度、坡度和保水率等，以确保挡墙的质量和性能达到设计要求。

五、施工工艺1. 土方开挖：根据设计要求，开挖挡墙基坑，并清除基坑底部的杂物和松软土。

2. 基础施工：设置挡墙基础，并进行基础混凝土的浇筑。

3. 自嵌设施设置：在基础上设置自嵌设施，以确保挡墙的稳定性。

4. 挡墙构筑：根据设计要求，进行挡墙的构筑，采用环保材料填充挡墙，并设置合适的植物。

5. 养护工序：对挡墙进行养护，保证其强度和稳定性。

六、劳动组织根据工程的规模和施工进度，合理组织施工人员的配备，确保施工工序按时进行。

环球市场/理论探讨中小河流治理护岸新型式自嵌式景观挡土墙张继慧 曹华志 刘飞虎新沂市水利局摘要：新沂市中小河流治理工程中，首次采用了自嵌式景观挡土墙护岸。

本文作者经历了施工全过程，作者结合施工经历对自嵌式挡土墙护岸进行了初步的探讨。

首先结合自嵌式挡土墙砌块结构图，直观介绍了砌块的基本情况，其次结合自嵌式景观挡土墙结构示意图，谈了挡土墙的结构组成，让读者对它的护岸结构组成一目了然。

然后论述了原材料的质量检验和控制，这是施工之前的质量保证措施。

接下来是施工流程和工艺，它是本文重要的论述内容，具体论述了施工的流程和工艺，以及施工过程中质量控制的关键环节和具体细节。

最后从应用效果方面进行了评价，总结出自嵌式景观挡土墙护岸具有安全可靠、施工简捷、美观新颖、经济实用等特点，值得推广和应用。

关键词：自嵌式挡墙；景观；护岸；中小河流治理；土工格栅本案例为新沂市中小河流治理马场大沙沟护岸工程，该工程采用自嵌式景观挡土墙护岸，河道护岸长度约为2000m，工程施工日期为2013年3月~2013年7月，由于自嵌式景观挡土墙结构安全紧凑，样式新颖突出，成为当地中小河流护岸治理工程的一大景观。

一、自嵌式景观挡土墙砌块产品说明自嵌式景观挡土墙砌块是高强高密混凝土预制块，全部机械化生产，预制成型后放在车间用蒸汽养护，严格的质量控制使其具有极高的抗压强度和抗冲击能力，特别体现在水下使用情况，不会分裂或腐朽。

自嵌式景观挡土墙是由一系列预制块相互连接而成，挡墙块之间用锚固棒锚固，它属于一种柔性重力式挡墙结构。

下图为自嵌式挡土墙砌块结构图。

二、自嵌式景观挡土墙结构组成自嵌式景观挡土墙一般可以分为三大部分，一是自嵌式景观挡土墙基础部分，二是自嵌式景观挡土墙墙身部分，三是自嵌式景观挡土墙顶坡面绿化部分。

本工程基础为混凝土基础，由于自嵌式挡土墙自重相对于浆砌石挡墙和混凝土挡墙较轻，对基础的要求不是很高，本工程基础混凝土标号为C20，底板宽度为100cm，厚度为30cm，齿坎墙厚度为60cm。

新一代自嵌式植生挡土墙引领景观、生态双理念New—style self-embedded Green Retaining Walls with anidea of landscape ecology摘要：传统重力式挡土墙工程费用高、维修频繁、破坏生态、影响景观等缺点越来越受到社会的关注。

挡土墙建筑如何修复和满足生态、景观的同时,保证结构的安全和经济成本的降低，是目前水利工程的重大课题。

这就需要创造一些新型的挡土墙结构。

本文介绍一种新型的挡土墙结构体——自嵌式植生挡土墙.自嵌式植生挡土墙以它施工方便快捷、工程成本低、适应性广、安全可靠的柔性结构、耐久性能好、生态环保和美观舒适的七大优点,必将在今后的挡土墙及护坡硬化转软化过程中担当重要的角色,为加快建筑工程的绿色环保进程作出一定的贡献！关键词：自嵌式植生挡土墙、生态景观、柔性结构Abstract:The disadvantages of traditional gravity retaining walls system such as the high project expense, maintenance frequency, negative effect on ecology，etc. are more and more evident so that it can hardly meet with the demand of mass society。

It is an major issue nowadays in the field of hydraulic engineering to enable the retaining walls to cater for ecological requirements as well as the safety standard and cost cutdown effect. It thus calls for some new-style construction。

科技成果——自嵌式植生挡土墙技术开发单位江苏优凝舒布洛克建材有限公司主要应用领域主要用于河岸、堤坝、护坡、高速公路、铁路等地方，涉及园林、水利、道桥、交通、城建等多个领域。

成果简介自嵌式植生挡土墙是从加筋挡土墙延伸出的一种新型复合结构物，由自嵌式植生挡土块（鱼巢砖）、加筋材料、滤水填料和墙后土体组成。

自嵌式植生挡土结构是依靠自嵌式挡土块干垒而形成的柔性挡土结构。

主要依靠自嵌式挡土块块体自重来抵抗动静荷载，达到稳定的作用。

此结构无须砂浆砼施工，依靠带有凸缘的块与块之间嵌锁作用和自身重量来防止滑动倾覆。

自嵌式植生挡土块也可水平分层布置拉接网片构成加筋挡土墙，土体中的拉接网片使块体挡土墙与土体成为一个整体，从而加大了墙身宽度和重量。

这样，砌块和加筋土共同作用相当于重力式挡土墙抵抗土压力和顶部荷载等的破坏作用。

因其后缘槽口的存在自然形成12°的坡度，使墙体重心偏内，增加墙体在侧向土压力作用下的抗倾覆能力。

具有良好的耐腐蚀性、耐水性和抗冻性，适于各种临水工程；结构上，它是柔性重力式结构，能适应较大的整体沉降和一定程度的不均匀沉降，允许块体微小的位移。

流水条件下的堤岸一定程度的沉降和位移是难以避免的。

比较各种类型混凝土护岸，它的适应性更强；从水力学角度，采用墙身和墙趾同时排水的干垒挡土墙排水结构，比较传统的砖石结构，自嵌式植生挡土墙系统排水效果更好，墙体水压力较小，稳定性更好。

主要性能指标自嵌式挡土块是一种主要用来防止土壤冲刷的预制高强混凝土挡土块，其单个块体抗压强度≥10MPa，5个块体抗压强度≥15MPa，最大吸水率≤7%，符合国家ASTMC90-90标准。

抗冻强度损失≤20%，质量损失≤5%，符合ASTMC666-90标准。

空隙率≥25%，符合国家普通混凝土小型空心砌块标准。

应用情况目前该技术已在国内很多河道整治和城市防洪工程中成功应用。

如南水北调东线宿迁段；桂林漓江下游改造；辽河石佛寺水库；武汉汉江防洪工程；潘阳湖二期防洪工程；扬州沿山河整治；南京滁河支流撇洪河、福州闽江支流入海口河道整治；南昌赣江景观工程；山西煤矿塌陷区整治；山东青岛城市防洪河道整治；苏州杨家港河闸等。

自嵌式挡土墙工程技术交底1. 结构组成自嵌式挡土墙设计施工的主要组成部分包括地基土、级配碎石垫层、素混凝土垫层、自嵌块、嵌固棒。

地基土：垫层和挡土墙以下的土体，压实系数≥93。

级配碎石垫层：300 厚级配碎石组成，其作用相当于建筑物扩大基础，将自嵌块的重量扩散到地基中较大区域从而提高地基承载力。

素混凝土垫层：100mm 厚素混凝土垫层，以满足结构承载要求。

自嵌块：自嵌块是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和自然的景观。

锚固棒：直线时插在块与块之间的小圆孔中，上面一块的前小圆孔与下一块后一个小圆孔相连接；圆弧或曲线时上面一块的前小圆孔与下一块的椭圆孔相连接。

施工自嵌式挡土块施工应依靠完整和准确的现场勘察资料、合理的计划和安排、使用规定的材料、符合规范的设计、合理的施工步骤。

施工过程中必须有施工监理跟踪施工质量。

现场自嵌块的卸货和堆放以确保施工顺利。

破损或不满足要求的自嵌块与土工格栅不应在施工中使用。

按照要求对自嵌块进行测试，符合质量要求的产品才能使用。

2. 自嵌式挡土墙施工自嵌式挡土块堆叠示意图3. 施工安排自嵌式挡土块的施工需依据设计图纸和现场测量材料，准确地确定墙体的平面位置以满足设计要求。

图纸上所示的现场原有的坡面与设计后的坡面应在现场进行校核以确保墙体的设计。

高度与地形相吻合。

在现场对挡土墙位置的任何变动均应在目标完成前标注在施工图上。

施工前还应与业主、设计方联系以确保挖方工作不对地下管线和周围建筑物、环境等造成破坏。

4. 开挖工作承包商应按规范进行放坡的开挖，在开挖时应确保开挖后的安全坡度。

自嵌式挡土块一般建在两种地形条件下：需开挖的地形和需回填的地形。

5. 地基和垫层的施工在开挖过程中尽量保护好已建好的混凝土基础，如发现基础已经变形应及时清除，并做好地基垫层处理，处理方案应报设计师和监理工程师批准。

应按施工图或设计人员要求的垫层的尺寸和区域范围对地基土进行加大开挖，在开挖过程中应检查地基土是否满足或超过设计对该土质的要求，对那些不能满足承载力要求的地基土应进行换土，所换入的土应满足设计要求，且相对于该土最大干密度的压实度大于93%。

让河道成为风景——优凝舒布洛克自嵌式挡土墙城市大多傍水而建，由水而兴。

千百年来，城市河道是承载城市文明与繁荣的重要载体，城市河道治理也因此成为千百年来治水工作的一个重点。

随着时代的进步，城市河流的功能在逐渐演化，城市河道治理也因此被赋予了新的内涵。

近年来，具备多种功能的滨水空间已经成为城市居民新的精神文化需求，也成为城市品质的标志之一。

正是这股热潮，加速了我国水利建材产品的研制与开发，加速了建材产品的更新换代，浆砌块石等传统水利建材已被集防洪、美观等多种功能于一身、施工方便快捷的新型建材所替代。

正是这股热潮，引发了建材市场的变革，让具备强大研发能力的建材高新技术企业获得了难得的发展机遇。

美国舒布洛克集团南京优凝舒布洛克公司（以下简称“南京优凝舒布洛克”）正是在近年水利景观建设中异军突起、并渐成领跑态势的一家专门从事景观产品生产、研究和销售的高新技术企业。

谈起自嵌式景观挡土墙，南京优凝舒布洛克副总经理程卫国感触颇深。

他说，挡土墙原本是一澳大利亚人根据中国古长城建造原理研制开发出的既安全可靠又节省石材、同时具有良好景观特征的挡土产品，在国外已有百年历史。

也正是因为这一产品，造就了一个当今世界上最知名的五家挡土墙技术提供商之一——美国舒布洛克集团的成功。

自嵌式景观挡土墙就是南京优凝舒布洛克公司在美国舒布洛克集团优质产品钻石型园林自嵌式挡土墙的基础上研制开发的可用于河道、水库、山体、道路护坡的王牌产品。

也正是这一产品，成为南京优凝舒布洛克公司进军水利景观市场的敲门石。

扬州沿山河综合治理工程是我们的产品第一次被运用于城市河道治理工程。

扬州尝试：在质疑声中取得成功历史上扬州因“州界多水，水扬波”而得名。

近年来，随着治水理念的转变，扬州人将人水和谐、可持续发展水利的新的治水理念注入城市河道治理实践当中。

扬州新城以沿山河河道治理工程为代表的一系列河道整治工程的完工，使扬州城区在获得防洪安全的同时，成为城市居民户外休闲的重要场所。
