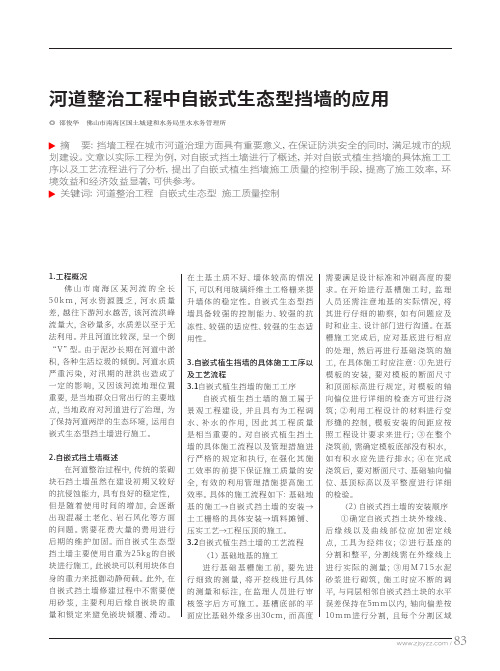

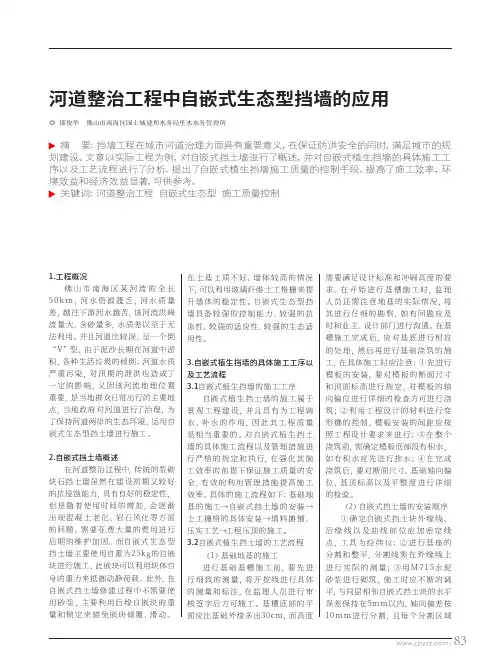

83 /进行检查,待检查无误后方可进行下一层的施工;⑦要保证上下两层的垂直砌缝有所差别,错开位置应保持在1/2,然后用锚固棒来进行预留插孔的串联;⑧需要对砌筑质量进行详细的检查,每完成2~3层进行一次细致的检查保证施工质量。
(3)土工栅格的具体安装在具体安装土工格栅前对混凝土渣进行彻底的清理,然后在距离自嵌式挡土块劈裂面后10cm处将土工格栅水平放好,在错位干垒取走前利用锚固棒进行固定。
为了保证土工格栅的平整,可以在上面铺一层填料进行压实,然后将其余自嵌式挡土块进行连接,搭接长度保持在10cm 以上。
铺设土工格栅时要注意方向,保证均匀分布、位置垂直。
具体工程参数见表1。
(4)填料摊铺、压实的施工工艺作为整个工程的重中之重,填料的摊铺和压实需要严格按照工程设计要求进行,在施工过程中应注意以下问题:①在进行机械上料时,不准直接在土工格栅直接卸料;②卸料时机械工具与自嵌式挡土块要保持至少115m,在115m范围内应人工进行铺设;③没有填料的土工格栅上不准有任何机械工具的停放或碾压;④填料时,可以用含水的材料进行,也可以先用砂砾进行填料,然后进行注水碾压;⑤碾压的方式为先轻后振,顺序为从中部向尾部依次进行,在进行中部到自嵌式挡土块碾压时要保证机械距离土块在110m 以上,110m以内的距离要用人工或小型机械进行铺设;⑥在完成铺设后,要进行压实检测,检测方法为核子密度仪法或灌砂法两种,检测点设置:距离自嵌式挡土块110m以内的范围,按照50延米为一个单位,而110m以外,按照50延米或500m 2为一个单位,每个单位设置至少3个以上的监测点。
检测程度:保证压实程度要达到93%的设计标准,而墙体后115m的范围可以降低标准,达到90%的标准即可。
4.自嵌式植生挡墙施工质量的控制手段4.1对定位的具体控制在工程开工前,要进行准确的定位,定位要经过业主以及监理人员的严格审核以及签字,保证轴线、标高等施工内容符合标准才可进行具体的施工。

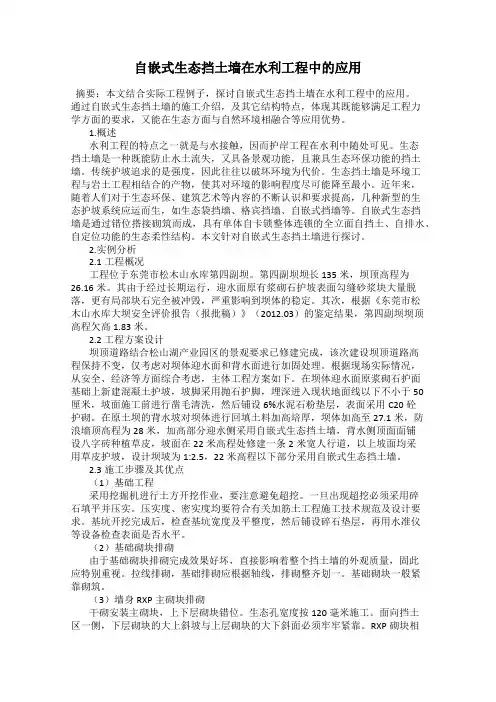

自嵌式生态挡土墙在水利工程中的应用摘要:本文结合实际工程例子,探讨自嵌式生态挡土墙在水利工程中的应用。
通过自嵌式生态挡土墙的施工介绍,及其它结构特点,体现其既能够满足工程力学方面的要求,又能在生态方面与自然环境相融合等应用优势。
1.概述水利工程的特点之一就是与水接触,因而护岸工程在水利中随处可见。
生态挡土墙是一种既能防止水土流失,又具备景观功能,且兼具生态环保功能的挡土墙。
传统护坡追求的是强度,因此往往以破坏环境为代价。
生态挡土墙是环境工程与岩土工程相结合的产物,使其对环境的影响程度尽可能降至最小。
近年来,随着人们对于生态环保、建筑艺术等内容的不断认识和要求提高,几种新型的生态护坡系统应运而生,如生态袋挡墙、格宾挡墙、自嵌式挡墙等。
自嵌式生态挡墙是通过错位搭接砌筑而成,具有单体自卡锁整体连锁的全立面自挡土、自排水、自定位功能的生态柔性结构。
本文针对自嵌式生态挡土墙进行探讨。
2.实例分析2.1工程概况工程位于东莞市松木山水库第四副坝。
第四副坝坝长135米,坝顶高程为26.16米。
其由于经过长期运行,迎水面原有浆砌石护坡表面勾缝砂浆块大量脱落,更有局部块石完全被冲毁,严重影响到坝体的稳定。
其次,根据《东莞市松木山水库大坝安全评价报告(报批稿)》(2012.03)的鉴定结果,第四副坝坝顶高程欠高1.83米。
2.2 工程方案设计坝顶道路结合松山湖产业园区的景观要求已修建完成,该次建设坝顶道路高程保持不变,仅考虑对坝体迎水面和背水面进行加固处理。
根据现场实际情况,从安全、经济等方面综合考虑,主体工程方案如下。
在坝体迎水面原浆砌石护面基础上新建混凝土护坡,坡脚采用抛石护脚,埋深进入现状地面线以下不小于50厘米,坡面施工前进行凿毛清洗,然后铺设6%水泥石粉垫层,表面采用C20砼护砌。
在原土坝的背水坡对坝体进行回填土料加高培厚,坝体加高至27.1米,防浪墙顶高程为28米,加高部分迎水侧采用自嵌式生态挡土墙,背水侧顶面面铺设八字砖种植草皮,坡面在22米高程处修建一条2米宽人行道,以上坡面均采用草皮护坡,设计坝坡为1:2.5,22米高程以下部分采用自嵌式生态挡土墙。

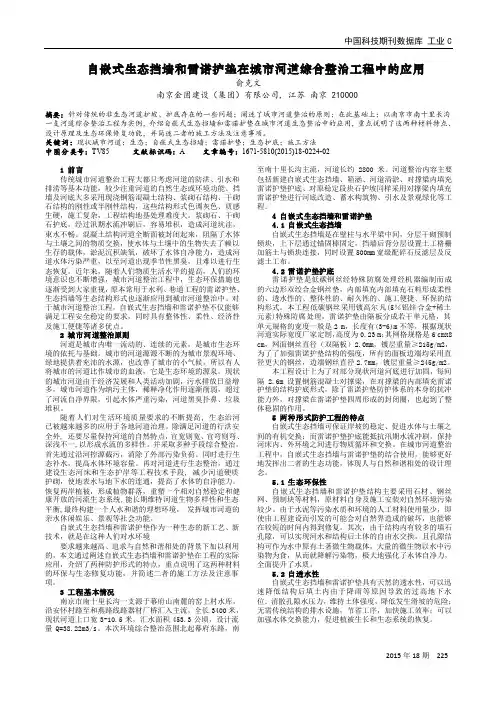

中国科技期刊数据库 工业C2015年18期 225自嵌式生态挡墙和雷诺护垫在城市河道综合整治工程中的应用俞克文南京金固建设(集团)有限公司, 江苏 南京 210000摘要:针对传统的非生态河道护坡、护底存在的一些问题;阐述了城市河道整治的原则;在此基础上;以南京市南十里长沟一支河道综合整治工程为实例,介绍自嵌式生态挡墙和雷诺护垫在城市河道生态整治中的应用,重点说明了这两种材料特点、设计原理及生态环保修复功能,并简述二者的施工方法及注意事项。
关键词:现状城市河道;生态;自嵌式生态挡墙;雷诺护垫;生态护底;施工方法 中图分类号:TV85 文献标识码:A 文章编号:1671-5810(2015)18-0224-021 前言 传统城市河道整治工程大都只考虑河道的防洪、引水和排涝等基本功能,较少注重河道的自然生态或环境功能。
挡墙及河底大多采用现浇钢筋混凝土结构、浆砌石结构、干砌石结构的刚性或半刚性结构,这些结构形式色调灰色、质感生硬,施工复杂,工程结构地基处理难度大。
浆砌石、干砌石护底,经过汛期水流冲刷后,容易堆积,造成河道坑洼,束水不畅。
混凝土结构河道全断面被封闭起来,阻隔了水体与土壤之间的物质交换,使水体与土壤中的生物失去了赖以生存的载体,淤泥沉积缺氧,破坏了水体自净能力,造成河道水体污染严重,以至河道出现季节性黑臭,且难以进行生态恢复。
近年来,随着人们物质生活水平的提高,人们的环境意识也不断增强,城市河道整治工程中,生态环保措施也逐渐受到大家重视,原本常用于水利、巷道工程的雷诺护垫、生态挡墙等生态结构形式也逐渐应用到城市河道整治中。
对于城市河道整治工程,自嵌式生态挡墙和雷诺护垫不仅能够满足工程安全稳定的要求,同时具有整体性、柔性、经济性及施工便捷等诸多优点。
2 城市河道整治原则 河道是城市内唯一流动的、连续的元素,是城市生态环境的依托与基础。
城市的河道源源不断的为城市景观环境、绿地提供着充沛的水源,也改善了城市的小气候,所以有人将城市的河道比作城市的血液,它是生态环境的源泉。

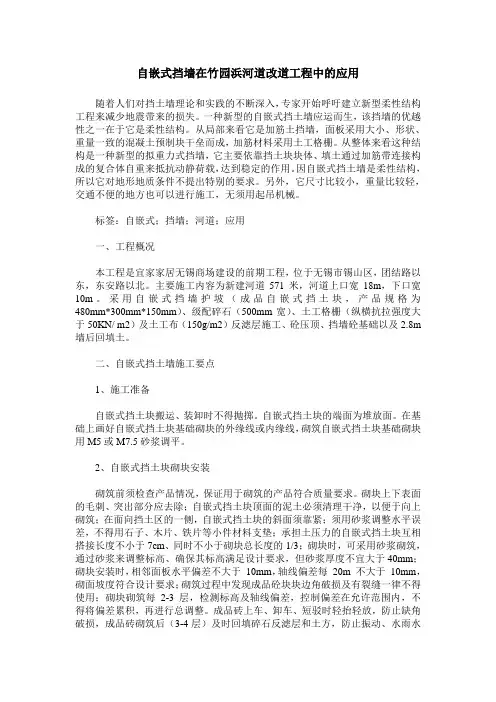

自嵌式挡墙在竹园浜河道改道工程中的应用随着人们对挡土墙理论和实践的不断深入,专家开始呼吁建立新型柔性结构工程来减少地震带来的损失。
一种新型的自嵌式挡土墙应运而生,该挡墙的优越性之一在于它是柔性结构。
从局部来看它是加筋土挡墙,面板采用大小、形状、重量一致的混凝土预制块干垒而成,加筋材料采用土工格栅。
从整体来看这种结构是一种新型的拟重力式挡墙,它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载,达到稳定的作用。
因自嵌式挡土墙是柔性结构,所以它对地形地质条件不提出特别的要求。
另外,它尺寸比较小,重量比较轻,交通不便的地方也可以进行施工,无须用起吊机械。
标签:自嵌式;挡墙;河道;应用一、工程概况本工程是宜家家居无锡商场建设的前期工程,位于无锡市锡山区,团结路以东,东安路以北。
主要施工内容为新建河道571米,河道上口宽18m,下口宽10m。
采用自嵌式挡墙护坡(成品自嵌式挡土块,产品规格为480mm*300mm*150mm)、级配碎石(500mm宽)、土工格栅(纵横抗拉强度大于50KN/ m2)及土工布(150g/m2)反滤层施工、砼压顶、挡墙砼基础以及2.8m 墙后回填土。
二、自嵌式挡土墙施工要点1、施工准备自嵌式挡土块搬运、装卸时不得抛掷。
自嵌式挡土块的端面为堆放面。
在基础上画好自嵌式挡土块基础砌块的外缘线或内缘线,砌筑自嵌式挡土块基础砌块用M5或M7.5砂浆调平。
2、自嵌式挡土块砌块安装砌筑前须检查产品情况,保证用于砌筑的产品符合质量要求。
砌块上下表面的毛刺、突出部分应去除;自嵌式挡土块顶面的泥土必须清理干净,以便于向上砌筑;在面向挡土区的一侧,自嵌式挡土块的斜面须靠紧;须用砂浆调整水平误差,不得用石子、木片、铁片等小件材料支垫;承担土压力的自嵌式挡土块互相搭接长度不小于7cm、同时不小于砌块总长度的1/3;砌块时,可采用砂浆砌筑,通过砂浆来调整标高、确保其标高满足设计要求,但砂浆厚度不宜大于40mm;砌块安装时,相邻面板水平偏差不大于10mm,轴线偏差每20m 不大于10mm,砌面坡度符合设计要求;砌筑过程中发现成品砼块块边角破损及有裂缝一律不得使用;砌块砌筑每2-3 层,检测标高及轴线偏差,控制偏差在允许范围内,不得将偏差累积,再进行总调整。

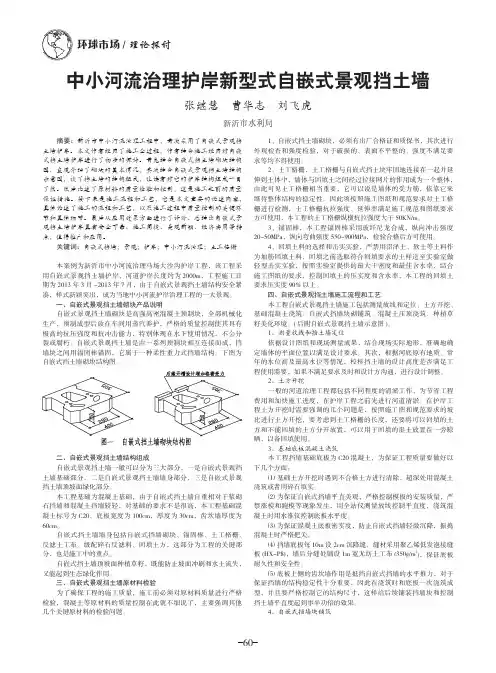

环球市场/理论探讨中小河流治理护岸新型式自嵌式景观挡土墙张继慧 曹华志 刘飞虎新沂市水利局摘要:新沂市中小河流治理工程中,首次采用了自嵌式景观挡土墙护岸。
本文作者经历了施工全过程,作者结合施工经历对自嵌式挡土墙护岸进行了初步的探讨。
首先结合自嵌式挡土墙砌块结构图,直观介绍了砌块的基本情况,其次结合自嵌式景观挡土墙结构示意图,谈了挡土墙的结构组成,让读者对它的护岸结构组成一目了然。
然后论述了原材料的质量检验和控制,这是施工之前的质量保证措施。
接下来是施工流程和工艺,它是本文重要的论述内容,具体论述了施工的流程和工艺,以及施工过程中质量控制的关键环节和具体细节。
最后从应用效果方面进行了评价,总结出自嵌式景观挡土墙护岸具有安全可靠、施工简捷、美观新颖、经济实用等特点,值得推广和应用。
关键词:自嵌式挡墙;景观;护岸;中小河流治理;土工格栅本案例为新沂市中小河流治理马场大沙沟护岸工程,该工程采用自嵌式景观挡土墙护岸,河道护岸长度约为2000m,工程施工日期为2013年3月~2013年7月,由于自嵌式景观挡土墙结构安全紧凑,样式新颖突出,成为当地中小河流护岸治理工程的一大景观。
一、自嵌式景观挡土墙砌块产品说明自嵌式景观挡土墙砌块是高强高密混凝土预制块,全部机械化生产,预制成型后放在车间用蒸汽养护,严格的质量控制使其具有极高的抗压强度和抗冲击能力,特别体现在水下使用情况,不会分裂或腐朽。
自嵌式景观挡土墙是由一系列预制块相互连接而成,挡墙块之间用锚固棒锚固,它属于一种柔性重力式挡墙结构。
下图为自嵌式挡土墙砌块结构图。
二、自嵌式景观挡土墙结构组成自嵌式景观挡土墙一般可以分为三大部分,一是自嵌式景观挡土墙基础部分,二是自嵌式景观挡土墙墙身部分,三是自嵌式景观挡土墙顶坡面绿化部分。
本工程基础为混凝土基础,由于自嵌式挡土墙自重相对于浆砌石挡墙和混凝土挡墙较轻,对基础的要求不是很高,本工程基础混凝土标号为C20,底板宽度为100cm,厚度为30cm,齿坎墙厚度为60cm。

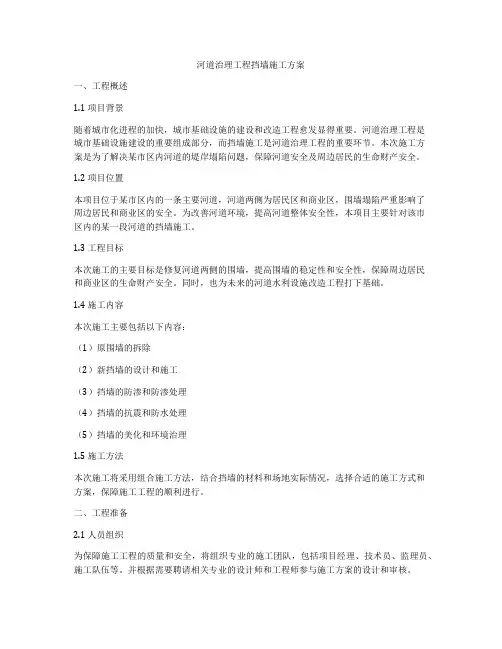

河道治理工程挡墙施工方案一、工程概述1.1 项目背景随着城市化进程的加快,城市基础设施的建设和改造工程愈发显得重要。
河道治理工程是城市基础设施建设的重要组成部分,而挡墙施工是河道治理工程的重要环节。
本次施工方案是为了解决某市区内河道的堤岸塌陷问题,保障河道安全及周边居民的生命财产安全。
1.2 项目位置本项目位于某市区内的一条主要河道,河道两侧为居民区和商业区,围墙塌陷严重影响了周边居民和商业区的安全。
为改善河道环境,提高河道整体安全性,本项目主要针对该市区内的某一段河道的挡墙施工。
1.3 工程目标本次施工的主要目标是修复河道两侧的围墙,提高围墙的稳定性和安全性,保障周边居民和商业区的生命财产安全。
同时,也为未来的河道水利设施改造工程打下基础。
1.4 施工内容本次施工主要包括以下内容:(1)原围墙的拆除(2)新挡墙的设计和施工(3)挡墙的防渗和防渗处理(4)挡墙的抗震和防水处理(5)挡墙的美化和环境治理1.5 施工方法本次施工将采用组合施工方法,结合挡墙的材料和场地实际情况,选择合适的施工方式和方案,保障施工工程的顺利进行。
二、工程准备2.1 人员组织为保障施工工程的质量和安全,将组织专业的施工团队,包括项目经理、技术员、监理员、施工队伍等。
并根据需要聘请相关专业的设计师和工程师参与施工方案的设计和审核。
2.2 材料准备根据挡墙施工需要,将提前准备好相关的挡墙材料,包括水泥、砂石、钢筋等材料。
同时,也将积极与供应商合作,确保施工期间材料的及时供应和质量保障。
2.3 设备准备将根据挡墙施工的具体要求,准备好所需的施工设备和机械设备,包括起重机、混凝土搅拌机、挖掘机等。
2.4 安全管理在施工前,将对施工现场进行全面的安全检查,并建立安全管理制度和施工安全措施,确保施工过程中的安全。
2.5 环境保护在施工前,将进行环境影响评估,并制定环境保护措施,保障施工对周边环境的影响最小化。
三、施工流程3.1 拆除原围墙首先,需要对原围墙进行全面的拆除,清理拆除后的建筑材料和垃圾,为后续新挡墙的施工创造条件。
