作业指导书 贴片电阻

贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SM D Resistor),是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：高精密贴片电阻- AR 系列的特性与用途－超精密性±0.01% ~ ±1%－TaN 和NiCr 真空溅镀－温度系数只有±5PPM/°C ~ ±50PPM/°C－Wide R-Value range－Products with Pb-free Terminations Meet RoHS Requirments常应用于－医疗设备－精密量测仪器－电子通讯，转换器，印表机－Automatic Equipment Controller－Communication Device, Cell phone, GPS, PDA－一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻，贴片打线电阻，贴片高压电阻，贴片功率电阻等！贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20注：贴片网络电阻RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

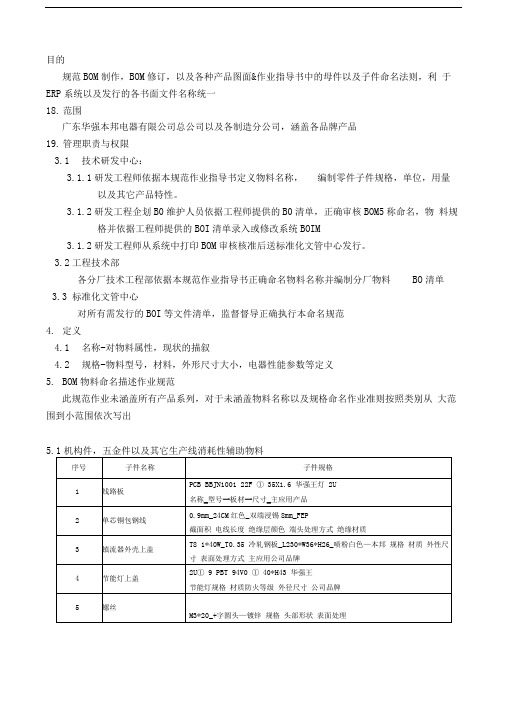

目的规范BOM制作，BOM修订，以及各种产品图面&作业指导书中的母件以及子件命名法则，利于ERP系统以及发行的各书面文件名称统一18.范围广东华强本邦电器有限公司总公司以及各制造分公司，涵盖各品牌产品19.管理职责与权限3.1技术研发中心：3.1.1研发工程师依据本规范作业指导书定义物料名称，编制零件子件规格，单位，用量以及其它产品特性。

3.1.2研发工程企划B0维护人员依据工程师提供的B0清单，正确审核BOM5称命名，物料规格并依据工程师提供的BOI清单录入或修改系统BOIM3.1.2研发工程师从系统中打印BOM审核核准后送标准化文管中心发行。

3.2工程技术部各分厂技术工程部依据本规范作业指导书正确命名物料名称并编制分厂物料BO清单3.3 标准化文管中心对所有需发行的BOI等文件清单，监督督导正确执行本命名规范4.定义4.1名称-对物料属性，现状的描叙4.2规格-物料型号，材料，外形尺寸大小，电器性能参数等定义5.BOM物料命名描述作业规范此规范作业未涵盖所有产品系列，对于未涵盖物料名称以及规格命名作业准则按照类别从大范围到小范围依次写出5.1机构件，五金件以及其它生产线消耗性辅助物料铝_W35*H22*T11_双肋6*8_M3*1_ 脚① 2_32mm 材质宽高厚一形状螺纹孔孔数引脚直径脚距6 散热片5.2光源类产品5.3电阻-照明电子常用电子元器件5.3.1 电阻器的标称阻值系列：【电阻器的的标称阻值数系及标示方法】431.1 电阻的标称阻值分为E6 E12、E24 E48 E96 E192六大系列，分别以允许偏差为土20% ± 10% ± 5% ± 2% ± 1唏口土0.5%来确定电阻器标称值。

其中E24系列为常用数系，E48 E96 E192系列为高精密电阻数系，普通电器设备一般不常采用。

E24 数系标称值：（以±5%M差确定）1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2 、 2.4 、 2.7 、3.0 、 3.3 、 3.6 、 3.9 、4.3 、 4.7 、5.1 、 5.6 、6.2 、 6.8 、7.5 、8.2 、9.1（公司所有电阻均采用E24标称的电阻值） 4.3.1.2 精度误差其它：F ± 1% G 2% J ± 5% K ± 10% L ± 15% M ± 20%5.3.2电阻项目描述5.4电容-照明电子常用电子元器件5.4.1我司常用种类A.贴片电容（贴片陶瓷电容） 独石、瓷片电容）（涤纶电容）（涤纶电容/金属薄膜电容）5.4.2 在设计在选用及采购各种类型的电容时，通常需要考虑下列参数B. 陶瓷电容 （C. 电解电容D. 聚酯薄膜电容A. 电容的工作电压B. 电容的容量C. 电容值的误差D. 最高工作温度及寿命E. 外型及安装尺寸F. 其他等等；543电容的标称容值系列：与电阻的标称阻值系列完全相同根据公司使用陶瓷电容、薄膜电容以及电解电容的实际情况，建议今后所有的电容均 按E12标称值购买（特殊情况除外）E12 数系标称值：（以土 10%^差确定）1.0、1.2、1.5、1.8、2.2、2.7、3.3、3.9、 4.7、5.6、6.8、8.2精度误差其它：F ± 1% G 2% J ± 5% K ± 10% L ± 15% M ± 20%备注：标称系列EXX 根据不同的允许误差来确定的，但标称系列并不等同于允许误差5.4.4 电容温度系数表7 I±4.■■ niLj ■■■■ ■■—i ■ lau jii+ 7. 5»■■■ ra !■■■■*->■■■ naiBiravaii rnni±m士 15K±223&*■■ ■■ n■■■ ■ ■ ■!■*■ ■ ■ rmi ■ ■ ■■ ■ ■ nI+22/-66K下限温度上限遍度容量变化率+10'C -3or；445'C2 |±L0«■ ■ IIA ■■ III -a ■■■ Uill ■ ■ IBk III4 J+1-5KTJ5.6常用磁性材料种类分类，命名5.7其它常用元器件编制: 审核: 批准:。

惠州市蓝微电子有限公司文件制订(修订、作废）申请单NO。

: 表格编码：TD-QT01—01-A一、目的明确作业内容及流程，规范作业,提高来料检验效率。

二、适用范围适用于蓝微电子充电器项目来料检验作业。

三、操作流程指引3—1、物料到料后,由仓库暂收，打出“采购暂收单”（包括供应商、物料名称、物料编码、物料规格、数量等信息），并交给IQC检验员,作为报检通知。

IQC接到“采购暂收单”后在“品质部确认”栏签名并写上时间表示已接到报检通知.并将红色联留在IQC保存.3—2、IQC根据“采购暂收单”上的物料信息准备相应的物料检验作业指导书及材料认可证书.3—3、据作业指导书上的抽样水准进行随机抽样.检验批量形成为供应商每次送货批量为一个检验批量.3—4、实施检验：IQC检验依据：各类别物料检验作业指导书为抽样及检验方法的依据，材料认可证书、客户特别要求的检验标准为规格及判定依据.需注意所有物料均需有HSF标识.检验时各检验项目及参数均需真实清晰记录在“来料检验报告"中.3-5、检验合格，IQC在物料上作“IQC PASS”标识,HSF物料需加盖“HSF产品”标识，安规物料加盖“安”标识。

据“物料SGS报告一览表”确认该供应商是否提供SGS报告并在“来料检验报告"上进行记录。

在ERP系统内判定合格进行过帐审核,并通知仓库进行入库。

3-6、检验不合格,填写“来料不良通知单”,并和“来料检验报告"、不良样品一起交组长或工程师进行处理。

处理结果为“MRB放行”时，IQC对当批物料作“MRB放行”标识，通知仓库进行入库。

处理结果为供应商来分选时,IQC跟进供应商分选状况，分选结束后需针对性进行二次抽检，并将二次抽检结果记录在“来料检验报告”备注栏内。

抽检合格按合格批量进行标识并通知仓库入库。

“MRB放行”或供应商来分选后,在ERP系统内判定“特采、分选或加工”进行过帐审核。

不合格需批退时，在当批材料上做“不合格”标识,放到不合格品区；并在ERP系统内判定“批退”进行过帐审核。

IQC来料检验作业指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。

1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。

（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。

一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。

（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。

以仓库物料质检标准。

（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。

异常物料特《原材料进库验货》批示后，按批示处理。

4、注意事项（1）要保持物料的整洁。

（2）贵重物品及特殊要求物料要逐一检查。

（3）新的物料需给技术开发部确认。

5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。

6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。

页码 1 / 13 1.0目的：1.1制定焊接作业指导书,以此确定、维持和保证产品的品质。

1.2作为生产焊锡员工指导性培训教材,提升焊锡操作技能,保证焊接工艺品质稳定。

2.0适用范围：本作业指导书适用于公司生产部焊接各类产品用。

3.0职责权限：3.1工程部：负责焊锡技术标准的制订完善,确认焊锡技术标准的实施。

3.2品质部：依焊锡技术标准检查,完成相关焊锡技术检验标准并进行产线监督。

3.3生产部：依焊锡技术标准作业,完成相关焊锡管理、培训,建立培训体系；负责相关设备的管理、维护。

4.0设备和工具：4.1烙铁：锡丝加温。

4.2锡丝：焊接介体。

4.3海绵：清洗烙铁头。

4.4助焊剂：溶解氧化物或污物。

4.5剪刀：修剪锡丝或镀锡芯线。

4.6烙铁温度检测仪：检测烙铁温度。

4.7放大镜：对30AWG以上芯线焊点或PCB IC锡点进行锡点检验。

5.0安全防范：5.1手与烙铁头保持一定距离,作业时需戴手指套,以免手指被烫伤或掐伤芯线。

5.2禁止将易燃/易爆物品靠近烙铁，避免爆炸或燃烧伤人。

5.3在维修机台或更换烙铁尖时需关闭电源,拔出电源插头。

5.4烙铁开启后，手不可以直接接触烙铁，防止烫伤。

5.5烙铁下方须有抽烟管，每次使用时需开启抽风机进行排烟。

员工作业须戴口罩,防止吸入锡烟。

6.0焊锡知识6.1焊接之方式:焊接的方式有：点焊、勾焊、环焊，目前我司较常用的为点焊和环焊。

页码 2 / 136.2连接器焊接形状分类：杯口型（如USB2.0 U型脚）、平面型（如PCB 平口焊盘，USB3.0平口焊盘）、引脚型（如 LED 引脚.M12 M8系列产品引脚）、穿孔型（如PCB插孔焊接以及机板端子焊接）。

6.3焊点的形成条件：7.5.1被焊材料应具有良好的可焊性；7.5.2被焊金属材料表面要清洁；7.5.3焊接要有适当的温度；7.5.4锡丝的成分与性能适应焊接要求。

6.4锡丝材质分类：主要有Sn-Cu（铜锡丝）、Sn-Ag（银锡丝）、Sn-Ag-Cu （银铜锡丝）三种最常见合金，公司最常用锡丝为Sn-Cu（0.8MM、1.0MM、1.5MM）,以下以Sn-Cu锡丝规格说明：例如﹕Sn99.3，Cu0.7 1.0φ，flux2.0%，RoHS举例说明：Sn 99.3－－－锡成份99.3%Cu 0.7－－－铜成份0.7%1.0φ－－－锡丝直径1.0mmflux2.0%－－－助焊剂比例2.0%RoHS－－－锡丝符合环保要求6.5烙铁介绍：烙铁是提供温度的工具，温度的大小和稳定是焊接品质的先决条件，所以选择好烙铁尤其重要，目前市场有多种功率和种类的烙铁，其调节温度的范畴和稳定性各不相同，目前本公司主要使用的烙铁为恒温烙铁和手拿烙铁。

来料检验作业指导书模板来料检验作业指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。

1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC检验，予以暂收，并签回货单给来料厂商。

（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。

一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。

（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS 报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。

以仓库物料质检标准。

（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。

异常物料特《原材料进库验货》批示后，按批示处理。

4、注意事项（1）要保持物料的整洁。

（3）新的物料需给技术开发部确认。

5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。

6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。

深圳市赛莱特照明工程有限公司生产作业指导书产品名称版本站别品质会签核准审核制表文件编号页次LED软灯条 A 年月日修改 1作业内容贴片前准备工作1：仔细阅读定单要求，确认灯条电压要求，是5V / 12V / 24V。

2：测试LED的VF值，及方向。

3：准备好电阻电容.4：焊接好LED和电阻，再用万用表测试电流是否正常。

序号设备治具规格数量序号品名规格用量位置1 镊子 1 柔性FPC 10*300MM2 万用表 2 LED 5050 WS28123 电源 3 贴片电阻电容生产作业指导书A 年月日修改 2作业内容刷锡膏1. 找到对应的钢网，将钢网和FPC板对准确。

2. 选择锡膏。

3. 将锡膏刷在PCB板上。

4．仔细检查PCB板上，焊点是否饱满，如果不饱满，要调整刷锡膏时的力度。

5、把刷好锡膏的PCB板放上流水拉线。

序号设备治具规格数量序号品名规格用量位置1 1 锡膏2 2 钢网3 3 锡膏刷4 45 5生产作业指导书A 年月日修改 3作业内容贴元件1：贴片机自动贴好LED和贴片电阻。

2：灯板从贴片机出来，先目测元件是否贴正确，有误差的，人工用镊子做些调整。

序号设备治具规格数量序号品名规格用量位置1 贴片机 12 镊子 23 静电环 34 45生产作业指导书A 年月日修改 4作业内容过回流焊1：设置好回流焊机的温度曲线参数。

2：把贴好元件的PCB板放入回流焊机。

3：几分钟后，PCB板出来，仔细检查PCB的质量，板有没变色，锡融化的是否完全，焊点是否光滑。

4：根据检测的结果，调整前面工序的参数，刷锡膏、贴片、过回流焊等工序参数。

序号设备治具规格数量序号品名规格用量位置1 1 回流焊 12 23 34 45生产作业指导书A 年月日修改 5作业内容检测PCB半品板1：等出炉的半品冷却后，先目测有无虚焊、错位等现象。

2：然后用电源点亮，注意观察LED的灯芯，能不能全部点亮，灯芯没亮的，一般是以下问题：A：LED虚焊。
