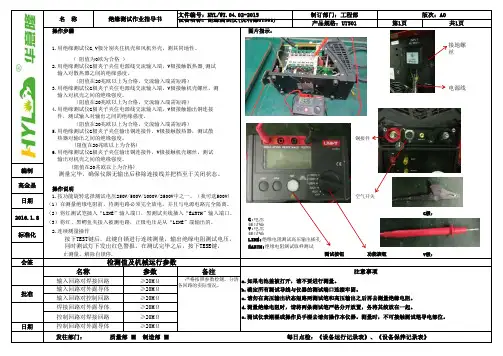

绝缘电阻测试作业指导书1

接地螺丝电源线铜接件空气开关G极：G :电压测试输V :电压测试输V极：名 称绝缘测试作业指导书严格按照参数检测，分清各回路的实际情况。

批准日期 发往部门： 质量部 ■ 制造部 ■ 每日点检：《设备运行记录表》、《设备保养记录表》编制高金晶日期2016.1.8标准化会签控制回路对焊接回路≥20MΩ e.测试仪表潮湿或操作员手湿去请勿操作本仪器。

测量时，不可接触测试笔导电部位。

控制回路对外露导体≥20MΩ输入回路对控制回路≥20MΩ c.请勿在高压输出状态短路两测试笔和高压输出之后再去测量绝缘电阻。

焊接回路对外露导体≥20MΩ d.测量绝缘电阻时，请将两条测试笔严格分开放置，务将其绞放在一起。

输入回路对焊接回路≥20MΩ a.如果电池盖被打开，请不要进行测量。

输入回路对外露导体≥20MΩ b.确定所有测试导线与仪器的测试端口连接牢固。

检测值及机械运行参数名称参数备注注意事项同时测试灯下发出红色警报，在测试完毕之后，按下TESE键，EARTH:绝缘电阻测试取样测试止测量。

解除自锁停.测试按钮功能旋钮（1）在测量绝缘电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

（2）将红测试笔插入“LINE”输入端口，黑测试夹线插入“EARTH”输入端口。

（3）将红、黑鳄鱼夹接入被测电路，正极电压是从“LINE”端输出的。

2.连续测量操作按下TEST键后，此键自锁进行连续测量，输出绝缘电阻测试电压，LINE:绝缘电阻测试高压输出插孔 输出对机壳之间的绝缘强度。

(阻值在20兆欧以上为合格)测量完毕，确保仪器无输出后移除连接线并把档至于关闭状态。

操作说明1.按功能旋转选择测试电压250V/500V/1000V/2500V中之一。

（我司选500V) 件，测试输入对输出之间的绝缘强度。

（阻值在20兆欧以上为合格，交流输入端需短路）5.用绝缘测试仪G极夹子夹住输出铜连接件，V极接触散热器，测试散 热器对输出之间的绝缘强度。

深圳市思达印刷有限公司
SHENZHEN STAR PRINTING CO；LTD
文件名称绝缘电阻测试仪作业指导书版本A/0 页次 1
文件编号SD-QEP-017 制定日期2013.11.10 实施日期
2013.11.13
设备名称绝缘电阻测试仪仪器型号
TM385 仪器编号SD-017
仪器操作步骤：
1：将测试仪器放置在待测试物体表面，使测试仪的两侧试电极与待测物体表面可靠接触：按下需看当前温暖试环境温度，只需按下测试仪上的◎开机可进行测试Ω/℃“键电阻测量界面LCD上面2排显示代表所测表面电阻值，电阻区，对应点亮，下面数字显示测试如所测的表面电阻值小于10²Ω，下面OK：如测量的电阻值大于10²Ω，下面显示“OL”号和代表的娄值为该物体表面的+进制测量。

2：测量工作参数：
测量范围10²-10³ 0℃-50℃绝缘阻预置显示范围：
测量精度：±10% 1.00-9.999MΩ
温度范围：使用环境0℃-40℃10.00-99.99MΩ
3：操作示意图：
制定：王鹏刚审核：管玉梅核准：。

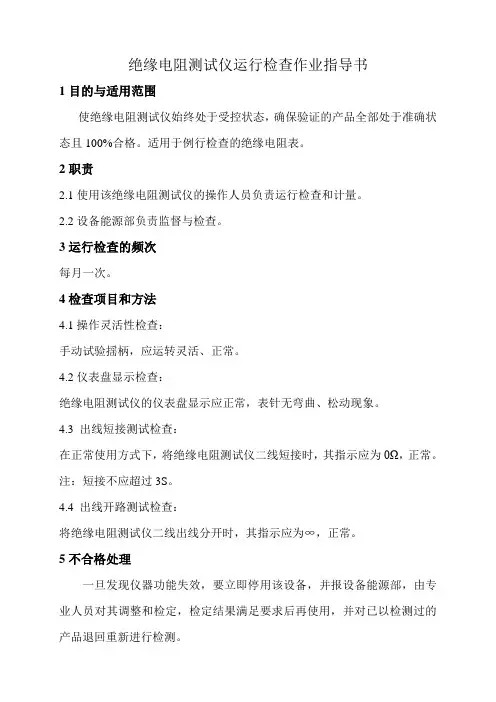

绝缘电阻测试仪运行检查作业指导书
1目的与适用范围
使绝缘电阻测试仪始终处于受控状态，确保验证的产品全部处于准确状态且100%合格。

适用于例行检查的绝缘电阻表。

2职责
2.1使用该绝缘电阻测试仪的操作人员负责运行检查和计量。

2.2设备能源部负责监督与检查。

3运行检查的频次
每月一次。

4检查项目和方法
4.1操作灵活性检查：
手动试验揺柄，应运转灵活、正常。

4.2仪表盘显示检查：
绝缘电阻测试仪的仪表盘显示应正常，表针无弯曲、松动现象。

4.3 出线短接测试检查：
在正常使用方式下，将绝缘电阻测试仪二线短接时，其指示应为0Ω，正常。

注：短接不应超过3S。

4.4 出线开路测试检查：
将绝缘电阻测试仪二线出线分开时，其指示应为∞，正常。

5不合格处理
一旦发现仪器功能失效，要立即停用该设备，并报设备能源部，由专业人员对其调整和检定，检定结果满足要求后再使用，并对已以检测过的产品退回重新进行检测。

附录1：
绝缘电阻测试仪运行检查记录表
设备编号：检查人：
备注:
①合格在相应栏内画“√”，不合格画“×”。

②运行检查时某项不合格需立即报告设备能源部，不得使用，切勿自行拆卸、维修。

:。

绝缘测试作业指导书1. 简介绝缘测试是一种常用的电气安全检测方法，用于评估电气设备或电路中绝缘材料的性能和可靠性。

本作业指导书旨在详细介绍绝缘测试的操作步骤、注意事项以及相关仪器使用方法，以确保测试的准确性和安全性。

2. 仪器和设备在进行绝缘测试之前，需要准备以下仪器和设备：2.1 绝缘电阻测试仪：用于测量绝缘电阻，检测绝缘材料与外部导体之间的电阻。

2.2 地线电阻测试仪：用于测量接地系统或接地导体的电阻值。

2.3 绝缘棒：用于提供操作人员与被测设备之间的隔离，以防止电流通过人体。

2.4 安全帽、绝缘手套、绝缘鞋等个人防护装备。

3. 操作步骤3.1 准备工作3.1.1 确保测试仪器和设备的完好性和可用性，检查其外观和连接线路是否损坏。

3.1.2 接通测试仪器和设备的电源，并调整合适的工作电压和电流范围。

3.1.3 确保操作人员佩戴正确的个人防护装备，特别是绝缘手套和绝缘鞋。

3.2 绝缘电阻测试3.2.1 将绝缘电阻测试仪的电极连接到被测电路或设备的绝缘材料上，确保连接牢固。

3.2.2 根据测试仪器的要求，选择合适的测试模式和参数，如直流电阻测试、交流电阻测试等。

3.2.3 开始测试，记录测试仪器上显示的绝缘电阻数值，并评估其是否达到预期的要求。

3.3 地线电阻测试3.3.1 将地线电阻测试仪的电极连接到待测试的接地系统或接地导体上，确保连接牢固。

3.3.2 根据测试仪器的要求，选择合适的测试模式和参数，如二线法、三线法等。

3.3.3 开始测试，记录测试仪器上显示的地线电阻数值，并评估其是否符合相关安全标准。

4. 注意事项4.1 安全第一：在进行绝缘测试时，务必遵循相关的安全规范和操作指南，佩戴个人防护装备，并确保测试仪器和设备的正常工作状态。

4.2 仔细阅读说明书：在使用绝缘电阻测试仪和地线电阻测试仪之前，务必详细阅读其操作说明书，了解其功能、使用方法和注意事项。

4.3 测试环境要求：绝缘测试应在干燥、无污染和无电磁干扰的环境中进行，以确保测试结果的准确性。

绝缘电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。

2. 适用范围绝缘电阻检测的准备、现场实施和分析计算。

3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015电气装置安装工程电气设备交接试验标准 GB50150-20064. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。

5. 主要仪器设备MS5203型绝缘电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、立线回数以及检测数量，合理安排现场检测工作。

6.1.2检测人员在检测前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证绝缘电阻表与人身的安全和测量结果的准确。

6.1.3检测人员在检测前要先检查绝缘电阻表是否工作正常，并进行一次开路和短路试验，检査绝缘电阻表是否正常。

6.1.4绝缘试验应在良好天气且被试物及仪器周围温度不宜低于5℃，空气相对湿度不宜高于80%的条件下进行。

6.2 现场检测6.2.1测量时，应选择正确的输出电压，应按下列规定执行：(1)、100V以下的电气设备或回路，应选择250V及以上的输出电压；(2)、500V以下至100V的电气设备或回路，应选择500V及以上的输出电压；(3)、3000V以下至500V的电气设备或回路，应选择1000V的输出电压。

6.2.2检测被测物体时，如果仪表显示Live，则将测试表笔与被测物体分开, 对被测电路放电后再进行测量。

6.2.3将测试笔与被测物体连接，按下测量键即开始测量，待60s后停止测量，同时对绝缘电阻测试仪所显示的绝缘电阻值进行记录。

6.2.4当副显示屏显示的输出电压为0V时仪表停止放电，此时在被测电路中取下表笔，结束测量。

6.3检测数量按每检验批的线路数量抽检20%，且不得少于一条线路，并应覆盖不同型号的电缆或电线。

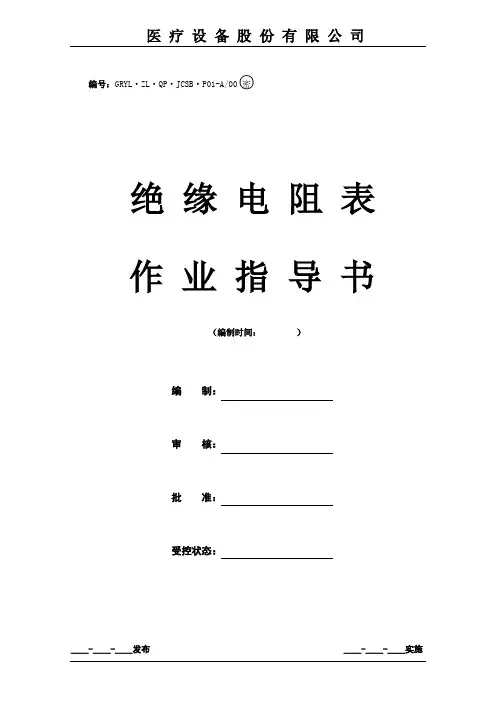

医疗设备股份有限公司编号：GRYL·ZL·QP·JCSB·P01-A/00○密绝缘电阻表作业指导书（编制时间：）编制：审核：批准：受控状态：各版本建立及修订履历目录1目的 (1)2适用范围 (1)3术语与定义 (1)4职责和权限 (1)5程序 (1)5.1注意事项 (2)5.1.1人身安全及防护 (2)5.1.2仪器维护保养 (2)5.1.3应用失准验证 (2)5.2使用方法 (2)5.2.1测量绝缘电阻 (2)6相关文件 (2)7记录表样 (3)让操作人员在使用绝缘电阻表时能规范操作步骤,以避免由于操作不当引起的事故或仪器损坏。

2 适用范围绝缘电阻表适用于测量各种变压器、电机、电缆、电气设备及绝缘材料的绝缘电阻。

3 术语与定义图3-13.1 “L”线端：接被测设备导体3.2 “L”线端钮：接仪器“L”端3.3 “E”地端：接地的设备外壳3.4 “E”地端钮：接仪器“E”端3.5 “G”屏蔽端：接被测设备的绝缘部分3.6 摇柄：测试时摇动摇柄产生电压4 职责和权限4.1质量部负责绝缘电阻表发放、校验、测试、问题处理。

4.2借用人员负责绝缘电阻表日常维护，保养，使用。

5 程序5.1.1人身安全及防护5.1.1.1测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

5.1.1.2测试过程中，测试点需连接牢靠，否则会起火花5.1.1.3摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

5.1.1.4测量之后，用导体对被测元件(例如绕组)与机壳之间放电后拆下引接线。

直接拆线有可能被储存的电荷电击。

5.1.2仪器维护保养5.1.2.1 本仪器应定期检查是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

5.1.2.2 本仪器使用和放置地点应保持适宜的温湿度，同时远离大的外电流导体和外磁场，保持仪器清洁5.1.2.3仪表使用时须小心轻放，避免剧烈震动，以防轴尖宝石轴承受损而影响指示5.1.3应用失准验证5.1.3.1使用之前确认仪器标识完好5.1.3.2使用之前确认仪器处于校正有效日期范围内5.2.使用方法5.2.1测量绝缘电阻5.2.1.1仪器接线方式“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。

测量绝缘电阻
一、试验目的
检查电容器的两极对外壳的绝缘电阻状况，判定电容器绝缘电阻是否满足运行要求。

二、试验步骤
1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定电容器具备试验条件：落实安全措施，电容器停电并充分放电、拆除电容器相应引线。

3、测量并联电容器电极对地绝缘电阻：将电容器各电极短接，设置兆欧表2500V 档位，高压测试线触碰电容器任意一个电极，兆欧表地线接地，读取1min时仪器读数并记录数据。

4、放电：电容器电极对地进行充分放电。

5、整理仪器：收拾整理仪表。

三、合格标准
绝缘电阻不低于500MΩ。

四、注意事项
1、停电并验明无电并对电容器充分放电后再进行试验。

2、电容器电极脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。

3、绝缘试验后将电容器各电极对地充分放电。

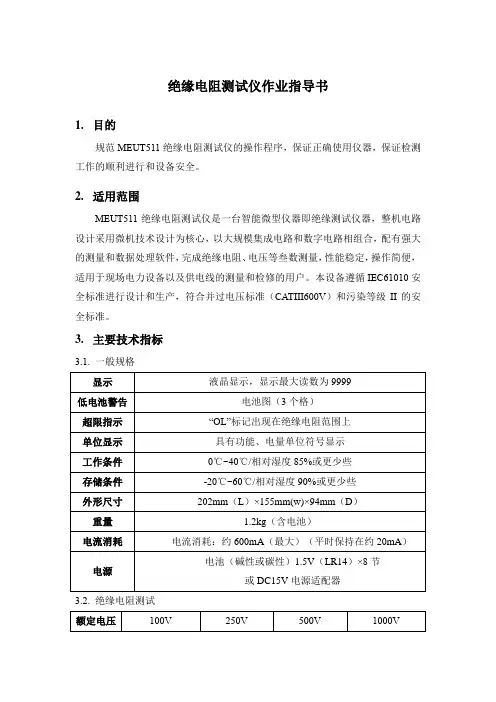

绝缘电阻测试仪作业指导书1.目的规范MEUT511绝缘电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围MEUT511绝缘电阻测试仪是一台智能微型仪器即绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等叁数测量，性能稳定，操作简便，适用于现场电力设备以及供电线的测量和检修的用户。

本设备遵循IEC61010安全标准进行设计和生产，符合并过电压标准（CATIII600V）和污染等级II的安全标准。

3.主要技术指标3.1. 一般规格3.2. 绝缘电阻测试注意：在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。

3.3. 电压测试4.操作规程4.1. 仪器操作面板4.1.1. 仪器主面板4.1.2. 仪器LCD面板4.1.3. 按键功能板ON/OFF按ON/OFF一秒开机，再按一次关机CLEAR短按打开或关闭背光源，长按擦除存储数据。

E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。

SA VE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，的表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。

LOAD（无高压输出时此功能有效）按一次，读第一组存储数据，再按退出LOAD操作。

▲当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。

当LOAD 操作时，▲为上调下一组数据选择键。

▼当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。

当LOAD 操作时，▼为下调下一组数据选择键。

（1）当定时测量绝缘电阻或测量极化指数时，用来递减设置时间。

（2）当比较功能测量绝缘电阻时，用来递减设置电阻比较值。

（3）当极化指数测量结果时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

（1）当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。
