线路接地电阻测量作业指导书(最新版)

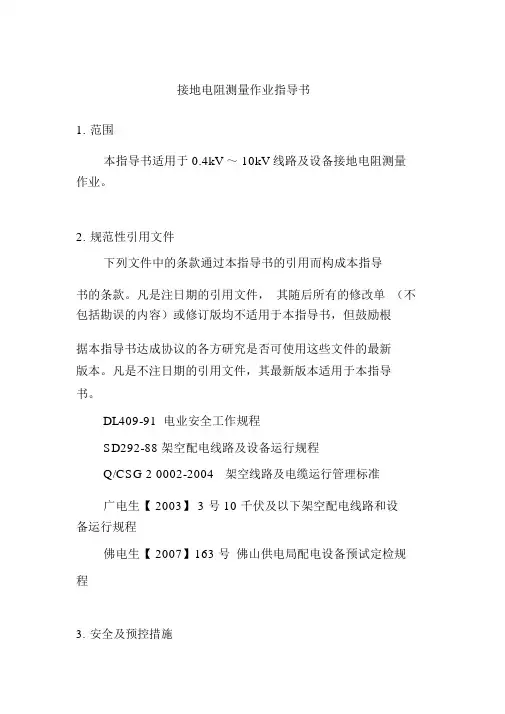

接地电阻测量作业指导书1.范围本指导书适用于 0.4kV ～ 10kV 线路及设备接地电阻测量作业。

2.规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409-91 电业安全工作规程SD292-88 架空配电线路及设备运行规程Q/CSG 2 0002-2004架空线路及电缆运行管理标准广电生【 2003】 3 号 10 千伏及以下架空配电线路和设备运行规程佛电生【 2007】163 号佛山供电局配电设备预试定检规程3.安全及预控措施危险点预防控制性措施号1铁锤伤人使用铁锤打接地棒前，使用前应检查锤头是否牢固。

（ 1）雷雨天应停止作业。

2触电（ 2）装、拆接地引线时戴绝缘手套。

（ 3）摇接地电阻表时，不得用手触摸所有裸露接线及接地引下线。

4.作业周期序项目号开关房、配电房、户外变压器、箱式变1压器、柱上开关设备的接地电阻周期（1 ） 6年（2）必要时要求说明必要时，如：按设更换接地装置或计规范对接地装置有疑要求问等线路杆塔、（1）6按设必要时，如：2年计规范项目周期要求说明号线路上避雷器 （2）必要 要求 更换接地装置或的接地电阻时对接地装置有疑问等必要时，如：0.4kV 线 路 （ 1 ） 6按 设 更换接地装置或年重复接地的接计 规 范3地电阻（2）必要对接地装置有疑时要求问等5. 作业内容及方法5.1 作业开工序工作项目工作内容或要求号工作负责人率领工作班成员到达作1核对工作范业现场，按工作单核对作业线路名称、围及设备杆塔号。

5.2 作业步骤及工艺要求作业步骤及工艺要求号或原因（1）拆卸所有接地引下线与杆塔的连接螺栓，使接地引下线与杆塔本体保持电气分离（测量变压器接地电阻应停电进行）。

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

接地电阻测试作业指导书一、引言接地电阻测试是一项重要的安全检测工作，在电力、电子、通信等领域应用广泛。

接地电阻测试主要用于检测电气设备的接地性能是否符合标准要求，以确保人身安全和设备正常运行。

本作业指导书旨在帮助操作人员正确进行接地电阻测试，保证测试结果准确可靠。

二、测试原理接地电阻测试是通过测量设备接地系统中的接地电阻来评估其接地质量的一种方法。

电气设备的接地系统是将设备的金属外壳或导体与地面建立良好的电气连接，以提供安全可靠的接地。

接地电阻测试通过测试电流在接地回路中的通过情况，来计算出接地电阻的大小。

三、测试流程1. 确定测试设备和工具：接地电阻测试仪、测量导线、接地棒、导线夹等。

2. 准备测试点：选择需要测试的接地点，确保测试点无杂散电流干扰。

3. 连接测试仪器：将测试仪器与测试点连接，确保连接牢固可靠。

4. 设置测试参数：根据测试要求，设置测试仪器的测试参数，如测试电流大小、测试时间等。

5. 进行测试：启动测试仪器，进行接地电阻测试，并记录测试结果。

6. 分析测试结果：根据测试结果，评估接地系统的质量，并判断是否符合标准要求。

四、测试注意事项1. 安全措施：在进行接地电阻测试前，应确保测试设备和仪器的安全可靠，避免发生触电等危险情况。

2. 清除杂散电流：测试前应清除测试点周围的杂散电流干扰，以确保测试结果准确可靠。

3. 测试环境要求：测试时应确保测试环境的温度、湿度等条件符合测试要求，以避免测试结果受到环境影响。

4. 测试仪器校准：测试前应对测试仪器进行校准，确保测试结果的准确性和可靠性。

5. 测试导线选择：测试导线应选择导电性能好、长度适当的导线，以减小测试误差。

6. 测试时间控制：测试时间应根据具体情况进行控制，避免测试时间过长或过短导致测试结果不准确。

五、常见问题及解决方法1. 测试结果不稳定：可能原因包括测试点存在杂散电流干扰、测试导线接触不良等。

解决方法是清除测试点周围的杂散电流干扰，检查测试导线连接是否牢固。

接地电阻测试仪操作规程作业指导书1范围适用于DZ-1-A1、DZ-1-A2型接地电阻测试仪的操作和维护。

2操作前核查2.1对接地电阻测试仪的相关有效证书进行核查，确认在有效期内。

2.2试验条件确认2.2.1不用电源软电缆的氧舱，测量接地点与其它和该点相连的可触及的金属部件之间的阻抗。

2.2.2使用软电源软电缆的氧舱，测量电源插头接地脚与其它和该脚相连接的可触及的金属部件之间的阻抗。

2.2.3用通电流测电压的办法，来确定接地阻抗。

2.2.4通入电流的性质为：⑴频率：50HZ；⑵电源空载电压不超过6V；⑶通入的电流不低于10A，也不超过25A。

3 操作程序3.1测试用二根电缆，四根导线，与仪器相连的四个插针要黑接黑，红接红（二个红接线柱为通电流用，二个黑接线柱为取样电压用），电缆另一端为二个鳄鱼夹，分别夹到接地点与可触及的金属部件上。

3.2由于仪器测试阻抗并动作有一延续过程，被测点阻抗超差不会立即报警，因此鳄鱼夹触到金属部件上时，要保持5S以上的接触时间。

3.3一般均通入10A的电流，再根据试验对象有无电源软电缆而将报警点（“电阻选择”）放在0.1Ω或0.2Ω。

4 注意事项4.1由于工作电流较大，鳄鱼夹接触被测金属表面时，要动作迅速，避免产生火花。

4.2仪器上的“工作”“不报警”“复位”工作转换中的“复位”是指“工作”状态的复位（即不通电流，全部停止工作），此时可不带电进行测点的转换。

4.3仪器原配测试电缆如长度不够，可在测量氧舱时，中间串一根长电缆。

由于串接了电缆而引起接地阻抗有一个偏离“0”位的起始值，如0.00X，检测中因为这个初始值引起报警时，则允许测试结果减去该起始值。

4.4为使插针与仪器插孔可靠接触，必要时可旋紧插针上的小螺丝。

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

接地电阻测量作业指导书在我们的日常生活和工作中，电可是无处不在。

但你知道吗，为了确保用电的安全，有一项重要的工作那就是接地电阻测量。

这就好比给电路系统穿上了一层“防护服”，可不能马虎！今天，咱们就来好好聊聊接地电阻测量的那些事儿。

一、准备工作在开始测量之前，咱们得像战士出征前准备好武器一样，把需要的工具都准备齐全。

首先，当然少不了一台精准可靠的接地电阻测试仪啦。

这可是咱们的“主力军”，一定要确保它状态良好，电量充足。

然后呢，还得准备好接地棒、导线等辅助工具。

有一次，我去一个工地帮忙测量接地电阻。

当时有个小伙子，急急忙忙地就开始干活，结果发现测试仪没电了，又手忙脚乱地去找充电器，浪费了不少时间。

所以啊，准备工作一定要做充分，不然可就会闹笑话啦！二、测量地点的选择选择测量地点也有讲究哦！一般来说，要选择在接地系统的关键位置，比如接地极附近、建筑物的接地引入点等等。

而且，测量地点的土壤要相对均匀，不能有大块的岩石或者积水，不然会影响测量结果的准确性。

我记得有一次，在一个工厂里测量接地电阻，选的地方刚好有个小水坑，测量出来的电阻值偏差特别大。

后来重新找了个干燥平整的地方，才得到了准确的数据。

三、测量步骤1、布置接地棒将接地棒按照一定的间距插入地下。

插入的深度要足够，一般要达到 05 米以上。

而且，接地棒之间的距离也要符合规定，通常是直线距离 5 米左右。

在插接地棒的时候，要用力均匀，确保接地棒与土壤接触良好。

2、连接导线把测试仪与接地棒用导线连接起来。

连接的时候要注意，导线的接头要拧紧，不能有松动的情况。

3、进行测量打开测试仪，按照仪器的操作说明进行测量。

在测量的过程中，要保持周围环境的安静，避免有其他电磁干扰。

4、记录数据测量完成后，要及时记录测量的数据。

包括测量的电阻值、测量的时间、地点等等。

四、数据处理与分析测量得到的数据可不是就这么摆在那里不管啦，咱们得对它进行处理和分析。

如果测量的电阻值超过了规定的标准，那就得找出原因，看看是接地系统出现了问题，还是测量过程中有什么失误。

工序名称页次第1页 共1页
工 具
版本
V1.0
编 制审 核批 准日 期
日 期
日 期
1
1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。

2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。

◆ 注意事项：
接地电阻测试作业指导书
生效日期
文件编号：
成品电阻测试
产品名称:成品安全检测RK2678YM/医用接地电阻测试仪
◆ 作业步骤：
人员配置步骤一:
1.点击医用电阻测试仪黑色圈中的白色电源“开关”POWER，打开电源。

2.按下第二个黑色圈中红色复位按扭/RESET 复位。

3.确认箭头指示的电流调节按扭为归零状态。

如图中箭头所示向左旋转！
（如图一所示）
步骤二:
1.将测试仪的正极（红色线）夹在支臂与加热器处的金属表面。

2.将测试仪的负极（黑色线）夹在产品电源插头的接地头上。

（如图二所示）
步骤三:
1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。

2.同步用手向右调节电流旋扭到25A+/-0.5A 。

3.记录显示的电阻值在记录表格中，并确认不超过0.2Ω/欧（200m Ω/毫欧)
（如图三所示）
步骤四：
1.测试完成后，按下复位键》电流调节旋扭调到零。

2.拔下产品上面的测试仪正负极线。

注：如测试后不再使用仪器请关闭测试仪电源。

测试过程中
测试阻值。

接地电阻测量作业指导书标题：接地电阻测量作业指导书（上篇）一、前言在电气工程中，接地电阻是一个非常重要的参数，它直接影响着电气设备的安全运行。

为了确保正常的工作环境和人身安全，接地电阻的测量是必不可少的。

本篇将从测量原理、设备准备、实施步骤和注意事项等方面进行介绍和指导。

二、测量原理接地电阻是指地面和设备接地系统之间的电阻。

测量接地电阻是通过在地线上加上一个已知频率和幅值的电流信号，然后测量这个电流信号在接地电阻上产生的电压来实现的。

三、设备准备1. 接地电阻测量仪器：需要使用专业的接地电阻测试仪，确保仪器精确可靠。

2. 测试线缆：选用符合国家标准的短路测试线缆，确保测试信号的传递质量。

3. 安全措施：确保测试过程中的人身安全，注意佩戴绝缘手套、鞋套以及相关防护设备。

四、实施步骤1. 准备工作：检查所需仪器的正常工作状态，并确保接线端子无损坏，仪器与电源的连接牢固可靠。

2. 准备测试对象：将测试对象的接地装置与接地电阻测量仪器的测试线缆相连。

3. 选择测量方式：根据实际情况选择不同的测量方式，最常用的方式是三线法和四线法。

4. 连接测试线缆：将测试线缆连接到接地电阻测试仪器的相应接线端子上，确保连接正确无误。

5. 测量步骤：按照仪器的操作说明进行相应的步骤设置，启动测量仪器，完成测量操作。

6. 记录测量结果：将测量结果记录在测量报告中，包括测量点的位置、测量方式、测量数值等重要信息。

五、注意事项1. 保持安全：测量过程中需注意安全，特别是测试过程产生的高电压，务必做好防护措施。

2. 排除干扰：在测量过程中，应尽量避免电流传输线与其他金属结构物相接触，以免干扰测量结果。

3. 控制环境：尽量选择干燥、通风良好的环境进行测量，避免湿度对测量结果的影响。

4. 验证仪器：定期验证接地电阻测试仪器的准确性和可靠性，确保测试结果的准确性。

六、总结接地电阻的测量是电气工程中不可或缺的一环，它关系着电气设备的安全运行。

接地電阻測試儀作業指導書1.目的1.1確保各操作(測試)人員熟練地掌握好接地電阻測試儀的各項操作技能。

1.2確保燈具的各處外露可導電部件與燈具的接地端子之間的接觸電阻符合國家安全標准要求，更好地滿足用戶要求。

2.適用范圍適用於我司接地電阻測試儀(型號：TOS 7300A)。

3.測量儀器中/工具接地電阻測試儀(型號：TOS 7300A)。

4.操作步驟：4.1測試前准備4.1.1測試前首先檢查各電器部件是否完整，確認OK後，接通電源。

4.1.2 將測試導線治具串成一個回路，並將兩端分別接到[CURRENT]和[RETVRE]端子上。

摟[SET]鍵進行測試(測試電流為10A，測試電阻為500 MΩ，測試時間為2.5S，輸出頻率為50HZ。

)，測試得出的電阻值按鍵[SET]完成輸入測試線和治具歸零模式。

4.2測試方法a．開啟電源開關(Power)，按下“1”，進入待機狀態，此顯示屏上可顯示五組參數，可通過“^”“V”鍵進行選擇查看，表示為[M-X]。

b．通過“^”“V”鍵任選一組按[SET]鍵，程式自動進入電流輸出設定模式、測試時間設定模式、測試電阻設定模式、輸入頻率設定模，然後分別將輸出電流設定為10A，測試時間設定為5S，測試電阻設定為500MΩ，輸入頻率設定為50HZ。

輸入OK，按[SET]鍵程式會自動回到該記憶組的主界面，同時自動將各設定參數存入儀器程式內，並發出一聲短暫的“嘀”警告聲，儀器處於待測試狀態。

c．當儀器處於待測試狀態時，將輸出電線夾夾住插頭的地線插頭上，另一根電線夾夾在燈身的五金配件上，按[TEST] 鍵進行測試。

5.測試頻率接地電阻測試為生產線需100%測試項目。

6.品質判定測試通過後，顯示器的左上角顯示“PASS”字樣，同時……，如測試不通過，左上角則顯示“R-OVER”，右下角並顯示具體的電阻，同時儀器發出連續警告聲。

7. 注意事項7.1非經培訓合格人員，不能操作接地電阻測試儀。

试验名称接地连续性 试验试验信息试验作业步骤1.1 检查所有设备和材料是否齐全、有效，检验所有器具和安全设施的有效性图1 1.2 环境温度25±5℃，相对湿度＜75%- 1.3 接地电阻测试仪通电预热30分钟- 2.1 选定厂家指定的组件接地点和推荐的接地线，连接仪器红色输出端；图2 2.2 选定到接地点最大物理唯一的相邻（连接）外露导电部分，并接上仪器黑色输入端；图3 2.3 设定参数：接2.5倍±10%组件最大过流保护电流，测试时间至少2分钟- 2.4 按"START"键，开始测试(测试灯亮起）；- 2.5 待电压电流降低到零，按复位后测试结束；- 3.1 拆去仪器与组件的连接导线- 3.2 数据记录，编写试验报告-试验材料试验器具试验作业演示绝缘鞋1双导线若干光伏组件若干接地电阻测试仪1台绝缘手套1付温湿度计1只编制：会签：注意事项1.注意设备的安全检查批准/日期：外露导电部分和组件其他导电部分之间的电阻小于0.1Ω通过标准作业后制定依据IEC 61730-2 Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval2.过程严禁触摸测试线，待测物体，测试探头和输出端口3.不可着金属装饰衣服和装饰4.作业完毕请按复位键适用范围适用于本公司对组件接地连续性的试验试验目的作业中证明在组件的暴露传导表面之间有传导道，保证暴露的传导表面可以完全的接地作业前试验作业指导书XX 文件编号修改码版本页码1/1A1图2图3图1。

总装1部品名称部品编号数量（PCS）WB2678A接地电阻测试仪1专用测试线1名称规格使用条件十字螺丝刀1把时间修改内容确认2013年10月10日V1.0注意事项:1.必须穿防静电衣帽,戴防静电手环,防静电手套作业。

2.测试完成后把电源关闭审核会 签批 准制 定产品型号产品名称操作人数1投入部品工具仪器管理履历作 业 指 导 书工 序 号工序名称接线方式与预制电阻的设置生产线作业顺序及操作要求：1.将接地电阻测试仪水平放置在工作台，检查外观是否刮伤及破损；2.用万用表测量测试仪是否短路，若正常，则上电检查显示是否正常；3.把两测试夹短接在一起按下8V 输出（图1所示12按键）。

电阻选择按钮（图1所示13按键）选200m Ω。

将设备调制预置状态（图1所示16按键），打开开关，并按绿色启动按钮。

调节电流调节旋钮（图1所示4按键），调到25A ；3.调节预制电阻电位器（图2所标的17按键）。

使电阻显示窗口中电阻值为100mΩ，此工序设置后以后可以不需要再设置。

图18V200定时预置调节预置报警图二 WB2678A 接地电阻测试仪面板示意图213121173161514012V电 源600开关启 动测试复 位杭州威博测量控制技术研究所4最大值5Rx电流端信号端电 流 调 节 定时置数时 间测试电流测 试 操 作SWB2678A接地电阻测试仪威博仪器671011接地电阻接地电阻测试端mAmΩ报警测试89。

编号：AQ-JS-07919( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑线路接地电阻测量作业指导书(范本)Operation instruction for line grounding resistance measurement (model)线路接地电阻测量作业指导书(范本)使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

1适用范围适用于湖南省电力公司110~500kV送电线路接地电阻测量作业。

2引用文件《110-500kV架空送电线路施工及验收规范》GB50233-2005 电力安全工作规程（电力线路部分）架空送电线路运行规程DL/T741—2001接地装置工频特性参数的测量导则DL475—1992交流接地电气装置的DL/T621—1997110～500kV架空送电线路设计规程DL/T5092—19993检测前准备3.1准备工作安排√序号内容标准责任人备注1准备好测试用的工器具及资料工器具必须有试验合格证，资料应齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加，认真学习，全面分析3.2工器具√序号名称型号单位数量备注1接地电阻测量仪ZC-08台1含辅助线、插钎2专用工具拆接地引下线螺栓专用套13绝缘手套及个人工具3.3危险点分析√序号内容1正在连接辅助射线时摇动摇表2拆、装接地螺栓未戴绝缘手套3.4作业分工√序号作业内容分组负责人签字作业人员签字1拆、装接地螺栓、接地电阻摇测及记录2放、收测量线4作业程序4.1开工√序号内容作业人员签字1进入现场2工作负责人落实危险点控制措施4.2作业内容及标准√序号作业内容作业步骤及标准安全注意事项责任人签字1拆开接地连接螺栓用专用工具拆开接地连接螺栓，并使接地引下线语与杆塔分离1.接地测量应在雷季前干燥季节进行，不得在阴雨天进行2.测量工作至少应2人进行2测量1.将仪器放平、调零2.按规程要求布置探针，电流极为4倍接地线长度、电压极为2.5倍接地线射线长度3.确认辅助射线与探针连接牢固，无人员接触时以每分钟不少于120转的速度摇动把手、调整倍率盘，使指针稳定4.读数、记录5.计入季节换算系数,换算实际接地电阻值3装设接地连接螺栓装设接地引下线时螺栓连接要紧固4.3竣工√序号内容负责人签字1工作负责人检查接地引下线与铁塔连接是否牢固2资料整理并存档5工作总结1工作评价2存在问题及处理意见6指导书执行情况评价存在问题改进意见编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时这里填写您的公司名字Fill In Your Business Name Here。

编订：__________________单位：__________________时间：__________________接地电阻测试作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4231-50 接地电阻测试作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置“复位”状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动“复位”按钮，可取消报警状态，并将“电流调节”旋钮逆时针旋小一些，以备下次测量。

地网接地电阻测量作业指导书一、目的为了规范地网接地电阻测量、地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。

规定了接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等，特制定本作业指导书。

二、适用范围本作业指导书适用于地网接地电阻测量。

三、内容与工作流程1、工器具的选用个人工具：榔头一把，平口钳一把或平锉一把（00#砂纸），活动扳手两把，工具包一个。

专用工具：ZC-8接地电阻测量仪一套（测量线三根，接地棒两根），合格绝缘手套一副。

2、测量前的准备工作.检查接地电阻测量仪看表面是否有年度检验合格证，有效期是否过期。

仪表表面是否脏污，受潮。

轻轻摇动摇表，指针是否左右正确摇摆。

轻轻转动地轴表，读数盘是否有阻碍。

将地轴表水平放置，摇表指针应与刻度盘的刻线重合，如果没有重合，调微调旋钮，轻轻摇动手柄，没有阻碍现象。

.检查测试线、接地棒是否符合规格要求，测量线无破损，接头，接地棒截面不得小于190mm2，长度不得小于（打入绝缘深度不得小于）.检查接地引下线断线、断股、锈蚀，如果有，要用沥青做防锈处理，连接点有无锈蚀，有进行打磨。

3、测量接地电阻用接地电阻仪测试接地电阻时，一般有直线布极法，三角形布极法、两侧布极法。

三极法是接地电阻测试中使用最多和最普遍的方法。

三极指的是被测接地体、测量用的电压极、测量用的电流极。

当测试现场不是平地，而是斜坡的话，则接地电阻仪电流极棒和电压极棒距地网接地体间的距离应是水平距离投影到斜坡上的距离。

、以ZC29B-2型摇表测试方法如下：1.在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

柱接随仪表配来的20m纯铜导线，导线另一端接插针。

柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

接地电阻测试仪使用作业指导书
一、规格和技术特性
二、结构特性与工作原理
本仪表由于摇发电机、电流互感器、滑线电阻及检流计组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准比较式。

三、使用与操作
1.使用
测量接地电阻值时接线如下：
E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地级E＇，电位探棒C＇，且E＇，P＇，C＇应保持直线，其间距为20m。

当所测接地电阻大于等于1Ω时，将仪表上2个E端连结在一起。

2.操作步骤
1）仪表端钮线应正确无误。

2）仪表置于水平后，调整检流计的机械零位。

3）将倍率开关置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“D”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

5）若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。

6）若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。

3.注意事项
1）禁止在有雷电功被测塔吊带电时进行测量。

2）仪表携带，使用时须小心轻放，避免剧烈震动。
