回路电阻测试操作规程讲解学习

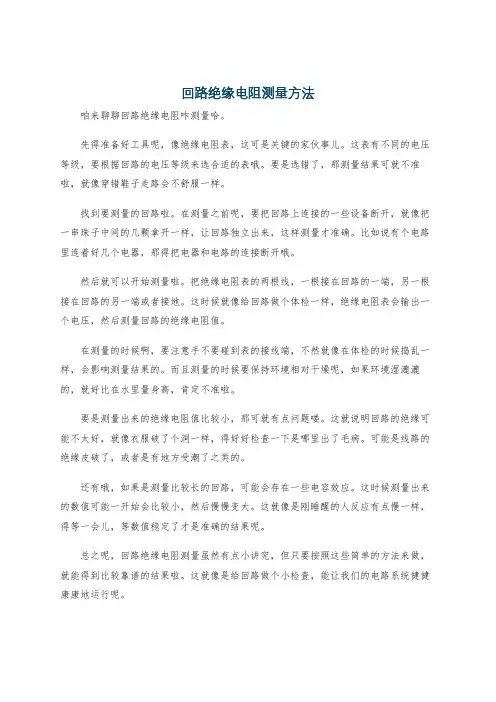

回路绝缘电阻测量方法
咱来聊聊回路绝缘电阻咋测量哈。

先得准备好工具呢，像绝缘电阻表，这可是关键的家伙事儿。

这表有不同的电压等级，要根据回路的电压等级来选合适的表哦。

要是选错了，那测量结果可就不准啦，就像穿错鞋子走路会不舒服一样。

找到要测量的回路啦。

在测量之前呢，要把回路上连接的一些设备断开，就像把一串珠子中间的几颗拿开一样，让回路独立出来，这样测量才准确。

比如说有个电路里连着好几个电器，那得把电器和电路的连接断开哦。

然后就可以开始测量啦。

把绝缘电阻表的两根线，一根接在回路的一端，另一根接在回路的另一端或者接地。

这时候就像给回路做个体检一样，绝缘电阻表会输出一个电压，然后测量回路的绝缘电阻值。

在测量的时候啊，要注意手不要碰到表的接线端，不然就像在体检的时候捣乱一样，会影响测量结果的。

而且测量的时候要保持环境相对干燥呢，如果环境湿漉漉的，就好比在水里量身高，肯定不准啦。

要是测量出来的绝缘电阻值比较小，那可就有点问题喽。

这就说明回路的绝缘可能不太好，就像衣服破了个洞一样，得好好检查一下是哪里出了毛病。

可能是线路的绝缘皮破了，或者是有地方受潮了之类的。

还有哦，如果是测量比较长的回路，可能会存在一些电容效应。

这时候测量出来的数值可能一开始会比较小，然后慢慢变大。

这就像是刚睡醒的人反应有点慢一样，得等一会儿，等数值稳定了才是准确的结果呢。

总之呢，回路绝缘电阻测量虽然有点小讲究，但只要按照这些简单的方法来做，就能得到比较靠谱的结果啦。

这就像是给回路做个小检查，能让我们的电路系统健健康康地运行呢。

接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。

2.接通仪器电源，按下电源开关，预热5分钟。

3.按要求选择测试量程开关，一般选择600mΩ档。

4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。

5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。

6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。

7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。

〔需要有电流输出的情况下，才可预置报警电阻值〕。

8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。

9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。

测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。

如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。

11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

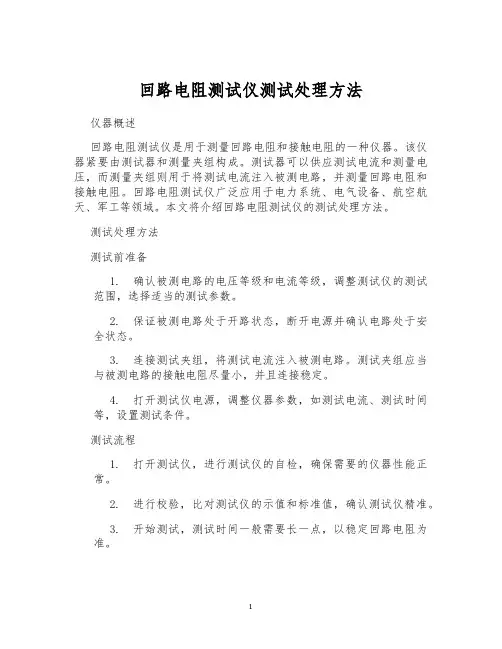

回路电阻测试仪测试处理方法仪器概述回路电阻测试仪是用于测量回路电阻和接触电阻的一种仪器。

该仪器紧要由测试器和测量夹组构成。

测试器可以供应测试电流和测量电压，而测量夹组则用于将测试电流注入被测电路，并测量回路电阻和接触电阻。

回路电阻测试仪广泛应用于电力系统、电气设备、航空航天、军工等领域。

本文将介绍回路电阻测试仪的测试处理方法。

测试处理方法测试前准备1.确认被测电路的电压等级和电流等级，调整测试仪的测试范围，选择适当的测试参数。

2.保证被测电路处于开路状态，断开电源并确认电路处于安全状态。

3.连接测试夹组，将测试电流注入被测电路。

测试夹组应当与被测电路的接触电阻尽量小，并且连接稳定。

4.打开测试仪电源，调整仪器参数，如测试电流、测试时间等，设置测试条件。

测试流程1.打开测试仪，进行测试仪的自检，确保需要的仪器性能正常。

2.进行校验，比对测试仪的示值和标准值，确认测试仪精准。

3.开始测试，测试时间一般需要长一点，以稳定回路电阻为准。

4.结束测试，记录测试结果并保留数据，进行必要的处理和分析。

测试结果处理及分析1.处理和分析测试数据。

依据测试数据计算出被测电路的回路电阻、接触电阻等参数。

2.对测试结果进行判定。

依据被测电路的电压等级、电流等级和回路电阻的标准限值，判定测试结果是否合格。

3.假如测试结果不合格，则进行回路电阻分析。

依据测试数据和对电路的特别认得，分析回路电阻增大原因。

4.对于不合格电路，应适时实行措施，除去故障，确保电路安全。

注意事项1.操作测试仪时，必需严格依照仪器的操作说明和安全操作规程进行操作。

2.测试仪的测试范围要依据被测电路的参数进行设置，防止对被测电路造成损坏。

3.测试中必需断开电源并确认电路处于安全状态，避开发生意外事故。

4.测试结果必需适时记录和保存，便于查询和比对。

总结回路电阻测试仪是一种用于测试回路电阻和接触电阻的仪器，广泛应用于电力系统、电气设备、航空航天和军工等领域。

回路电阻仪操作规程1. 引言回路电阻仪是用于测量电气回路中的电阻值的工具。

正确操作回路电阻仪对于确保电气回路的安全和稳定运行至关重要。

本文档旨在提供一份操作规程，以便用户正确操作回路电阻仪，确保测量结果的准确性和安全性。

2. 设备准备在操作回路电阻仪之前，请确保以下准备工作已经完成：•确保回路电阻仪处于正常工作状态，无故障损坏。

•检查电源线和连接线是否完好，无断裂或损坏现象。

•准备好适当的测试夹具和连接线，确保能够稳固地连接到待测回路上。

3. 操作步骤3.1. 电源接入将回路电阻仪的电源线连接到电源插座上，确保电源接地可靠。

3.2. 测量回路连接使用适当的测试夹具和连接线将回路电阻仪连接到电气回路上。

确保连接线与回路之间的接触牢固，避免引起测量误差。

3.3. 设置测量范围根据待测回路的特性，设置回路电阻仪的测量范围。

避免选择测量范围过大或过小，以免影响测量精度。

3.4. 开始测量按下回路电阻仪上的测量按钮，开始进行测量。

在测量过程中，保持回路电阻仪和测量回路的连接稳定，避免外部干扰和震动。

3.5. 记录测量结果在测量完成后，记录下测量结果。

可以使用回路电阻仪上的显示屏，或者将测量结果连接到计算机或数据记录设备上进行记录。

3.6. 关闭回路电阻仪在完成测量之后，将回路电阻仪的电源线断开，并将其安全放置在适当的位置。

4. 安全注意事项在操作回路电阻仪时，需要注意以下安全事项：•在操作回路电阻仪之前，确保断开待测回路的电源，以防止触电事故的发生。

•在连接回路电阻仪时，确保使用绝缘手套和绝缘工具，避免触及电路和裸露的导线。

•在操作过程中，避免将回路电阻仪连接到高压电路中，以免造成设备损坏和人身伤害。

•在操作回路电阻仪时，遵循设备制造商的操作说明，避免不当使用和操作。

5. 故障排除在使用回路电阻仪进行测量时，可能会遇到一些故障。

以下是常见故障及其排除方法：•若回路电阻仪无法启动或显示异常，请检查电源接入是否正确，确保电源正常。

回路电阻测试仪操作流程回路电阻测试仪是一台可用于测量电路中各个回路电阻的专业仪器。

为了确保测试结果精准牢靠，我们需要遵奉并服从下列操作流程：准备工作在操作仪器前，我们需要做好以下准备工作：1.确保回路电阻测试仪处于正常工作状态，电源开启并运行正常。

2.确认测试仪器已经连接上被测电路的引线，且引线连接坚固。

3.了解需要测量电路的实在信息，如电路的名称、电流电压等参数。

同时，还需要准备好测量记录表格。

步骤一：设置回路电阻测试仪设置测试仪器是测试前的必要步骤，正确的设置能更好地保证测试结果精准牢靠。

实在步骤如下：1.确认测试仪器上的微调钮或旋钮已归零，保证测试仪器处于初始状态。

2.依据被测电路的电流大小，将测试仪器的量程设置到合适的范围内。

3.设置测试仪器的工作模式，例如手动模式或自动模式等，以保证测试依照正确的模式进行。

步骤二：实行测量电路在完成测试仪器的设置后，我们需要进行测量电路的操作。

测试的过程紧要包括以下步骤：1.打开测试仪器的电流开关，接通测试电流，让测试电流流经被测电路。

2.察看测试仪器屏幕上的显示数据，等待稳定后记录数据。

3.如需进行多次测量，重复上述步骤即可。

步骤三：记录测试结果测试结束后，我们需要对测试结果进行记录。

在记录时需要注意以下几点：1.记录测试的时间、测试的电流等参数，并标记好每次测试的实在数据以及测试人员信息。

2.将记录的数据整理成表格，以便于后续数据的比对和分析。

步骤四：分析测试结果在完成数据记录后，我们需要对测试结果进行分析。

实在步骤如下：1.将记录的测试结果进行整合和排列。

2.依据分析需要，利用数学运算或者可视化图表等方式进行数据处理，以得到测试结果的有用信息。

3.依据测试数据和结果，进行实际电路性质和故障判定分析。

步骤五：操作后的检查与维护在完成测试之后，我们需要进行以下的操作，以确保测试仪器能够正常工作，并且延长仪器的使用寿命：1.关闭测试仪器的电源开关。

2.拆卸测试仪器和被测电路的引线，将测试仪器和测量记录表格妥当保管。

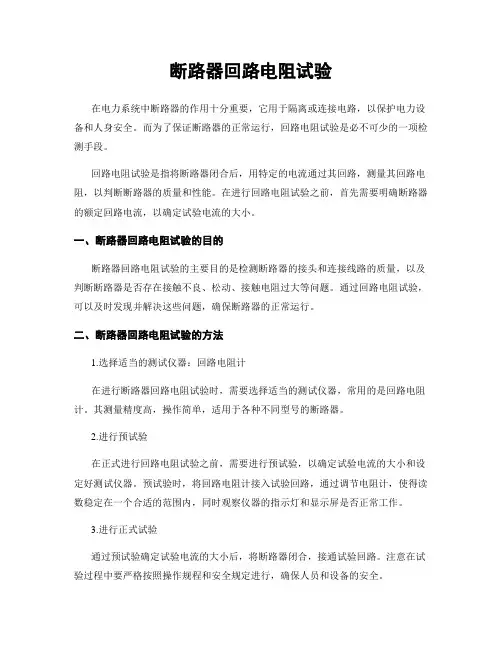

断路器回路电阻试验在电力系统中断路器的作用十分重要，它用于隔离或连接电路，以保护电力设备和人身安全。

而为了保证断路器的正常运行，回路电阻试验是必不可少的一项检测手段。

回路电阻试验是指将断路器闭合后，用特定的电流通过其回路，测量其回路电阻，以判断断路器的质量和性能。

在进行回路电阻试验之前，首先需要明确断路器的额定回路电流，以确定试验电流的大小。

一、断路器回路电阻试验的目的断路器回路电阻试验的主要目的是检测断路器的接头和连接线路的质量，以及判断断路器是否存在接触不良、松动、接触电阻过大等问题。

通过回路电阻试验，可以及时发现并解决这些问题，确保断路器的正常运行。

二、断路器回路电阻试验的方法1.选择适当的测试仪器：回路电阻计在进行断路器回路电阻试验时，需要选择适当的测试仪器，常用的是回路电阻计。

其测量精度高，操作简单，适用于各种不同型号的断路器。

2.进行预试验在正式进行回路电阻试验之前，需要进行预试验，以确定试验电流的大小和设定好测试仪器。

预试验时，将回路电阻计接入试验回路，通过调节电阻计，使得读数稳定在一个合适的范围内，同时观察仪器的指示灯和显示屏是否正常工作。

3.进行正式试验通过预试验确定试验电流的大小后，将断路器闭合，接通试验回路。

注意在试验过程中要严格按照操作规程和安全规定进行，确保人员和设备的安全。

在试验过程中，回路电阻计会自动测量并显示断路器回路电阻的数值。

根据断路器的型号和规格，有相应的试验结果参考标准，通过对比实际测量值和标准值，可以判断断路器的质量和性能是否符合要求。

三、断路器回路电阻试验注意事项1.确保断路器处于正常工作状态在进行回路电阻试验之前，需要确保断路器处于正常工作状态，没有其他故障。

如果在试验前发现断路器存在故障或异常情况，需要先解决问题，确保试验的准确性和安全性。

2.保护相关设备和人员安全断路器回路电阻试验时会产生较高的电流，需要采取必要的防护措施，以保护设备和人员的安全。

回路电阻测试仪如何使用1. 开机确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

2. 主界面打开电源开关，系统进入主界面，如图 4 所示。

移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。

主界面下方显示系统当前时间。

3. 测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。

默认测试电流为 100A，测试时间为 10s。

在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

点击“返回”项，系统返回上一界面。

注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

4. 测试结果599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

5. 测试结果在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。

界面上依次显示电阻值、测试电流值和测试时间。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。

正在测试时，系统显示“停止”，“返回”项。

点击“停止”，系统停止计时，电流停止输出。

点击“返回”，系统停止计时，电流停止输出并返回上一界面。

注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。

计时时间到自动停止电流输出。

点击“复测”项，系统以设定好的参数对电阻重复测量一次。

点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。

点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。

点击“返回”项，系统返回上一界面。

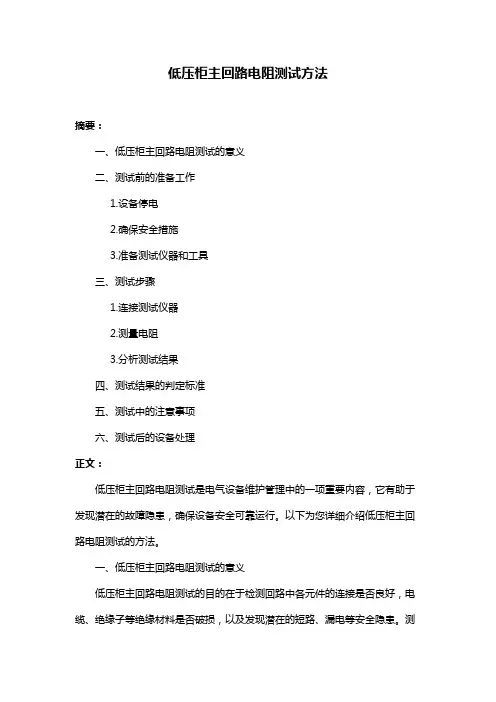

低压柜主回路电阻测试方法摘要：一、低压柜主回路电阻测试的意义二、测试前的准备工作1.设备停电2.确保安全措施3.准备测试仪器和工具三、测试步骤1.连接测试仪器2.测量电阻3.分析测试结果四、测试结果的判定标准五、测试中的注意事项六、测试后的设备处理正文：低压柜主回路电阻测试是电气设备维护管理中的一项重要内容，它有助于发现潜在的故障隐患，确保设备安全可靠运行。

以下为您详细介绍低压柜主回路电阻测试的方法。

一、低压柜主回路电阻测试的意义低压柜主回路电阻测试的目的在于检测回路中各元件的连接是否良好，电缆、绝缘子等绝缘材料是否破损，以及发现潜在的短路、漏电等安全隐患。

测试结果可以作为评估电气设备运行状态的依据，为设备维护提供参考。

二、测试前的准备工作1.设备停电：在进行电阻测试前，必须确保被测试设备已经停电，并采取措施防止意外触电。

2.确保安全措施：测试人员应佩戴绝缘手套、绝缘鞋和其他防护用品，确保自身安全。

3.准备测试仪器和工具：准备好数字电表、测试导线等测试仪器和工具，确保测试的准确性。

三、测试步骤1.连接测试仪器：按照测试设备的接线图，将测试仪器与被测设备连接。

2.测量电阻：打开测试仪器，开始测量低压柜主回路的电阻值。

在测量过程中，注意观察测试仪器显示的数据，确保测试的准确性。

3.分析测试结果：测试结束后，记录测量数据。

通过与设备正常值进行对比，分析测试结果，判断设备是否存在异常。

四、测试结果的判定标准低压柜主回路电阻测试结果应符合以下标准：1.各相电阻值应基本一致，相差不超过5%。

2.电阻值应在正常范围内，无明显偏低或偏高现象。

五、测试中的注意事项1.测试过程中，确保设备停电，防止意外触电。

2.测试人员应佩戴绝缘手套、绝缘鞋等防护用品。

3.测试仪器应定期校验，确保测试准确性。

六、测试后的设备处理1.测试结束后，清理测试现场，恢复设备原状。

2.对测试中发现的故障隐患，及时进行处理，确保设备安全可靠运行。

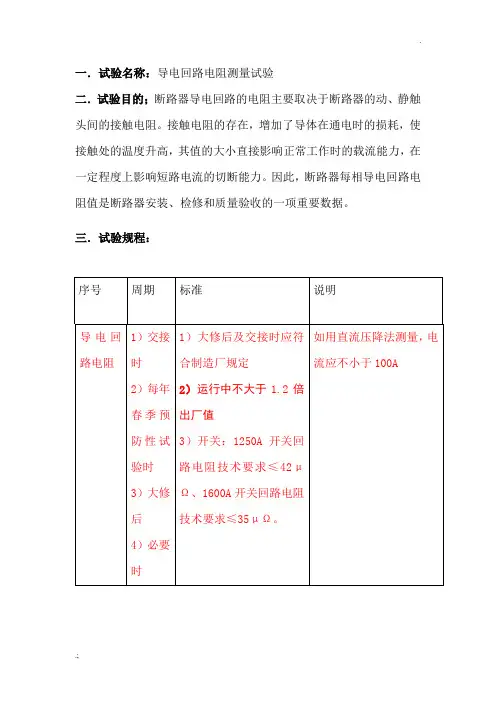

一．试验名称：导电回路电阻测量试验二．试验目的；断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。

接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。

因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。

三．试验规程：四.注意事项:（1）测回路电阻时，触头弹簧不能通过大电流。

（2）电流电压线夹应接触良好。

五．试验接线图№：试验接线图：回路电阻测试仪25. 将开关分闸。

26. 试验完毕,分析试验数据是否合格。

27. 记录试验仪器型号：回路电阻测试仪。

28. 收好试验设备，工作结束。

29.试验操作人试验监护人车间审核回路电阻测试仪真空开关接线回路电阻测试仪百科名片回路电阻测试仪，又称变压器回路电阻测试仪，英文名称：Loop Resistance Tester。

回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。

对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。

仪器由来目前，电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。

在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。

根据《DL / T 845.4一2004中华人民共和国电力行业标准电阻测量装置通用技术条件回路电阻测试仪》对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。

断路器回路电阻试验
断路器回路电阻试验是一种用于测量断路器的回路电阻的试验方法。

回路电阻是指电流通过断路器的回路时所遇到的电阻。

进行断路器回路电阻试验的步骤如下：
1. 确保断路器处于完全断开的状态，并断开与电源之间的连接。

2. 将试验仪表（如欧姆表或万用表）的电极分别连接到断路器的进线和出线端口上。

3. 调整试验仪表的测量范围，并记录下初始电阻数值。

4. 再次确认断路器的状态和连接，并确保试验仪表连接良好。

5. 关闭试验仪表的开关，使电流通过断路器回路。

观察仪表的示数，并记录下测量得到的电阻数值。

6. 根据测量结果，判断断路器的回路电阻是否符合规定的要求。

在进行断路器回路电阻试验时需要注意以下几点：
1. 在试验过程中，断路器必须处于完全断开的状态，以免发生电弧或其他意外事故。

2. 试验仪表必须具备足够的精度和溢出电流保护功能，以确保测量结果的准确性和安全性。

3. 在进行试验时，应注意电流过大可能会对试验仪表造成损坏，因此应选择合适的测量范围，并在测量前进行校验和调整。

4. 在进行试验时，应遵循相关的安全操作规程，确保试验人员和设备的安全。

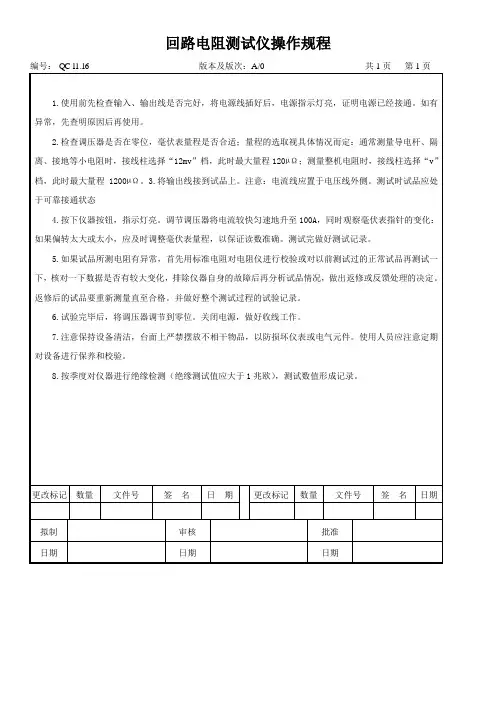

回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具，确保其安全可靠性。

为了正确操作和使用回路电阻测试仪，特制订了以下操作规程。

2. 检查设备
在进行测试之前，首先要对回路电阻测试仪进行检查。

检查设备的外观是否有损坏，电缆是否完好，连接是否牢固，测量头部分是否清洁等。

若发现有异常情况，应立即修复或更换设备。

3. 连接接线
正确连接接线是测试的基础。

在接线时，必须严格按照设备说明书上的接线图进行连接，确保测试的准确性。

4. 设置参数
在进行测试之前，需要根据实际情况设置合适的测试参数，包括测试的电压、电流和测量范围等。

必须确保参数的正确性，以免影响测试结果。

5. 进行测试
进行测试时，操作人员必须严格按照操作规程进行操作，确保测试的安全和准确性。

在测试过程中，应保持专注、稳定地进行操作，不得造成设备或人员的损坏。

6. 处理结果
在测试完成后，需要对测试结果进行分析和处理。

若测试结果正常，则可以继续使用设备或线路；若测试结果异常，则需要及时排查并处理异常情况。

7. 维护设备
在测试结束后，需要对回路电阻测试仪进行清洁和维护，确保设备的良好状态。

同时，需要定期对设备进行保养和维修，延长设备的使用寿命。

8. 结语
回路电阻测试仪是一项重要的测试工具，正确的操作和使用对设备和线路的安全性至关重要。

遵守操作规程，严格执行测试步骤，确保测试结果的准确性和可靠性。

导电回路电阻试验方法一、测试原理导电回路电阻测试的原理是利用电流通过电阻时产生的电压降进行测量。

根据欧姆定律，电流通过导线时会产生一定的电阻，电阻大小与电流强度和导线材料的电阻率有关。

测试时，通过施加不同的电流，并测量电压降，就可以计算出电阻值。

二、测试方法1.准备工作a.确定被测电路的工作电压和额定电流，选择合适的测试仪器和测试电流。

b.检查电源和仪器的连线是否正确，确保电源和仪器处于工作状态。

c.检查被测电路的接线是否牢固，杜绝损坏和短路的情况。

2.正确的测试电流选择测试电流应根据被测电路的额定电流来选择，一般选择额定电流的10%~100%作为测试电流。

如果测试电流选择过小，可能无法准确测量电阻值；如果测试电流选择过大，可能会使导线过热，甚至引起危险。

3.测量电压降a.把测试电流设置为所需的值，并将测试电流通过被测导线或连接器。

b.使用万用表或数字电压表测量电流通过被测导线或连接器时的电压降。

注意，要将万用表或数字电压表的量程选择合适的电压档位，避免测量范围溢出。

c.测量电压降时，应尽量避免电流通过其他路径，以保证测量结果的准确性。

4.计算电阻值根据欧姆定律，电阻值等于电压降与电流的比值。

用所测得的电压降值除以测试电流即可得到电阻值。

通常使用欧姆表或电阻档位较高的万用表直接测量电阻值。

三、测试仪器1.欧姆表欧姆表是一种专门用于测量电阻的仪器，它可以直接测量电阻值。

欧姆表通常有多个档位，可以选择不同的量程。

2.万用表万用表是一种多功能的测量仪器，可以测量电压、电流和电阻等多种参数。

万用表通常有电压档位和电流档位，可以用来测量电压降和测试电流。

四、注意事项1.安全第一，测试时应保证人身安全和设备安全。

在测试前，应将电源关闭，并检查设备的接地情况。

2.测试过程中，应严格按照操作规程操作，避免测试电流过大、测试电压溢出等情况的发生。

3.测试结果的准确性受到许多因素的影响，如温度、湿度变化等。

因此，在测试时应尽量避免这些因素的影响，以获得准确的测试结果。

负荷开关回路电阻测试方法
负荷开关回路电阻测试是确保电路正常运行的重要步骤之一。

在进行负荷开关回路电阻测试时，需要注意以下几个方面：
1. 测试准备，在进行测试之前，首先需要断开电源，并确保电
路处于安全状态。

然后选择合适的测试仪器，如万用表或者绝缘电
阻测试仪。

2. 测试步骤，接下来，将测试仪器连接到负荷开关回路的两端，确保连接牢固可靠。

然后进行电阻测试，记录测试数值。

3. 测试结果分析，根据测试结果，对负荷开关回路的电阻数值
进行分析。

通常来说，正常的负荷开关回路电阻应该在一定的范围内，如果测试结果超出了正常范围，可能意味着存在电路故障或者
损坏。

4. 故障排除，如果测试结果显示电路存在异常，需要及时进行
故障排除。

可以通过逐步检查电路连接、更换元件等方法来找出并
解决问题。

此外，还需要注意以下几点：
安全第一，在进行任何电路测试时，安全始终是首要考虑因素。

确保在合适的环境和条件下进行测试，避免触电或其他安全事故发生。

标准规范，在进行电阻测试时，需要遵循相关的标准规范，确
保测试的准确性和可靠性。

定期检测，负荷开关回路电阻测试应该定期进行，以确保电路
的正常运行和安全性。

总的来说，负荷开关回路电阻测试是电路维护和安全管理中至
关重要的一环，通过正确的测试方法和注意事项，可以确保电路的
正常运行和安全性。

电气检测设备回路电阻测试仪操作规程1、使用说明打开仪器机箱检查各附件是否齐全，按下图接线。

1、电阻测量图二：被试品接线图将连线接好后，打开仪器右上角的电源开关，打开电源后仪器进入下图所示界面：图三：开机界面进入上图界面后，点击键盘“计时”按进行测量时间设定。

按＂计时＂键进入时间设置菜单如下图所示：图四：测量时间设定菜单进入上菜单后时行测量时间设定，根据键盘提示进行测量时间设置，设置完成后按＂确定＂键进入待测量界面，如下图所示：图五：待测量工作界面此时可按＂测量＂键进行测量，测量状态如下图所示：图六：测量界面测量完成后按＂停止＂键完成此次测量，测量停止后可直接按打印键进行本次测量数据的打印，打印前先输入报告编号 , 如下图所示：图七：设置报告编号菜单此报告编号为１０年０９月份第０６台开关 A 相电阻，报告编号设置完成后按“确定”键进入打印菜单，打印菜单如下图所示：图八：打印报告菜单到此本次所有测量步骤完后，测量完成后保存打印测量报告以便日后查找及分析数据。

所有试验完成后，请关闭电源，拆除测量线路，保持仪器表面清洁。

1、故障分析与排除如果在使用过程中，发现仪器有故障现象，请根据本公司提供的分析排除方μΩ式进行逐步排查，如果不能自行修复请速至电本公司，由本公司技术人员对故障分析后，得出快速的排除方法故障现象原因分析排除方法备注开机无任何 1. 电源未接通接通电源更换保险显示 2.仪器 10A重新安装保险管管应更换保险管未安或更换保险管同型号保装好或开路险管测试线路太更换截面积较大输出电流达长即导线截导线不到 100A面积过小1. 待检设备开检查设备排除故路障无电流输出2. 试验回路由检查试验回路排开路故障除开路故障2、注意事项a.试验时接地端必须可靠接地；b.试验时不允许不相干的物品堆放在设备面板上和周围；c. 开机前请检查电源电压：交流220V ± 10% 50Hz；d.更换保险管和配件时，使用与本仪器相同的型号；e.注意防潮防油污；f.试验时确认被测设备已断电，并与其它带电设备断开。

断路器回路电阻试验作业指导书 试验对象：真空断路器回路电阻测量试验试验目的：测量在合闸状态下导电回路的接触电阻，检查回路有无接触性缺陷，是否接触良好，端口有摩擦，接触面是否存有氧化层试验仪器：回路电阻测试仪 采用100A试验步骤：1. 导电回路电阻测量应在合上断路器状态下进行。

2. 首先将测试仪接地，先接接地端再接仪器端。

V+ I+V- I-合 闸C B A3. 将电压、电流线分别插入仪器的V+、V-和I+、I-两端。

4. 电流线（粗线）和电压线（细线）接在一个钳子上，两个钳子分别夹在A相上下两个端口引线端子处。

5. 检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。

6. 打开电源开关，要求测试电流应≥100A，按下测试键开始测量。

7. 待充电电流及测试数据稳定后记录试验结果。

8. 按下返回键，待仪器放电完毕后断开电源，注意：首先要断开仪器总电源。

9. 挂接好放电棒后，拆除高压试验接线。

10.拆除仪器端电压、电流线。

11.最后拆除接地线。

12.用同样的方法测量B、C相的回路电阻，并填写试验数据。

试验结果：A B C回路电阻值39.3μΩ40.5μΩ39.0μΩ试验标准：试验项目例行试验标准（基准周期：3年）交接试验标准主回路电阻测量初值差＜30% 测试结果应符合产品技术条件的规定试验周期：主回路电阻测量，基准周期3年，要求初值差<30% .试验注意事项：1.回路通入的直流电流值100A到额定电流之间的任一值，并保持1分钟2.测量应选用反映平均值的仪表，测量表计等的精度不低0.5级3.电压表接在被测回路内侧，在电源回路接通后再接入，并防止测量中断路器突然分闸或测量回路突然开断损坏4.当红外热像显示断口温度异常、相间温差异常，或自上次试验之后又有100次以上分、合闸操作，也应进行本项目。

缺陷查找：断路器导电回路各连接处常由于各种因素使得接触电阻有所增加，导致回路电阻偏大，可将断路器导电回路分解成各部分接触电阻电阻之和，分别测试各部分电阻，确定接触电阻偏大的部位。
