预应力管桩(完整版)

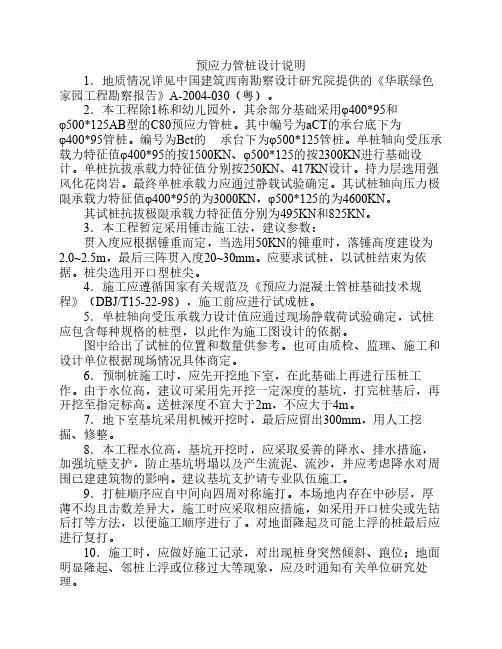

预应力管桩

1、 一般规定

（1） 预应力管桩包括预应力薄壁管桩（PTC桩）、预应力混凝土管桩（PC桩）和预 应力高强混凝土管桩（PHC桩）三种。

（2） 预应力管桩送到施工现场时，应进行进场检验，并做记录。检验要求是：

A、 检查是否有出厂合格证。合格证应包括：合格证编号、产品等级、标准编号、品种、

规格、型号、长度、壁厚、混凝土抗压强度、外观质量、尺寸偏差、抗弯性能、管桩

编号、制造厂厂名、制造日期、出厂日期、检验员签名盖章；

B、 对每根桩进行外观质量检查，检查其标识、型号、外观质量等是否与设计要求相符。

C、 根据同一生产日期、规格、长度、强度等划分检验批，必要时可抽取 2根做抗弯性

能、混凝土强度、保护层厚度等检验；

D、 发现不合格品时，可根据合同整批退货，或挑选出合格品，其余退换处理。

（3） 在吊运过程中应轻吊轻放，严禁碰撞、滚落。吊点位置按图 121-1。外径500

长度12米以内及外径400长度10米以内的桩，起吊时可直接吊挂在桩端法兰

或端板处。桩长大于20米 采用多点起吊时，必须进行验算。

” 0.207L

0.5B6L 0. 207L

L / /I

圈 1. 2, Hl

（4）施工时桩的吊立吊点位置如图121-2.

(5) 桩的堆放场地应压实平整，并有排水措施。

(6) 按规定支点分规格、类型存放，堆放支点如图121-3。堆放层数，应根据强度、

地面承载力、垫木及堆垛稳定性确定，具体可见表 1.2.1的 规定。

表1.2.1预应力管桩堆放层数要求

外径(伽) 300、350 400、450 500、600 700、800

堆放层数 <5

<3 <2

(7) 桩按支点位置放在垫枕上，层与层之间用垫木隔开，每层垫木应在同一水平面

上，各层垫木位置应在同一垂直线上，堆垛时，须在两侧打好防止滚垛的木楔

(8) 垫木应符合下列要求：

A、垫木承压力如不能满足要求，可用双垫木等方法增加成压面;

B、 垫木不得使用杨木等软杂木，同时不得有腐朽、劈裂、翘曲及虫伤等疵病；

C、 使用其他材料垫时，应保证管桩安全，不受损伤。 （9） 桩应达到混凝土强度等级 80%以上方可运输，达到 100% 以上才能出厂。

（10） 管桩运输过程中支点应满足两点发动法的位置（支点距离桩端 0.207L ）处，并 垫以木楔，防止滚动，严禁层与层间垫木与桩端的距离不等而造成错位，运输 船舶和车辆底层应设置垫枕，在多支点的情况下，支点必须保持同一平面，铁 路运输时应符合《铁路装载加固规则要求》 。

（11） 管节拼接成整桩应采用端板焊接法，桩段顶端距离地面 1 米左右就可接桩。

（12 ） 焊接前应先确认管节是否合格，端板是否合格平整，端板坡口上的浮锈及污物 应清除干净，加上定位板，然后把上段桩吊放在下段桩端板上，依靠定位板将 上下桩段接直，接头处如有空隙，因采用锲形铁片全部填实焊牢，施焊时可二 人对称操作，既可加快速度又可减少焊接变形。

（13） 采用多层焊， 每层焊缝接头应错开， 焊渣应清除， 并应采取措施减少焊接变形。

（14） 手工焊接时，第一层必须用 3.2伽电焊条打底，确保根部焊牢透，第二层方可 用粗焊条（4伽或5伽），一般采用E4303或E4316焊条。焊接接头可采用粉 芯焊丝自保护半自动焊，焊丝使用前应经200-300 C烘干2h，并存放在烘箱内， 恒温150 °C。

（15） 拼接处坡口槽的电焊应分三层以上对称进行环缝焊接，并采取措施减少焊接变 形，正确掌握焊接电流和施焊速度，每层焊接厚度应均匀，每层间的焊渣必须

敲清后方能再焊次一层，坡口槽的电焊必须满焊，电焊厚度宜高出坡口 1伽，

焊缝必须每层检查，焊缝不宜有夹渣、气孔等缺陷。

（16） 焊接接头应在自然冷却后才可继续沉桩，冷却时间可根据气温调节在 1-8min,

严禁用水冷却或焊好后立即沉桩。

17) 对重要工程应做 10% 的电焊接头的探伤检查。

2、材料要求

预应力管桩所用的材料应符合设计要求，并有出厂合格证和试验报告。 3、预应力管桩的制作

(1) PC 桩、PHC 桩按外径分为 300 mm、350 mm、400 mm、450 mm、500 mm、550 mm、

600 m、800 m、1000 m等规格，按管桩的抗弯性能或混凝土有效预压应力值分为 A 型、 AB 型、 B

型和 C 型。 PTC 桩按外径分 300 m 、 350 m、 400 m、 500 m、 550

m、 600 m 、 700 m 和 800 m 等规格。

(2) PTC 桩和 PC 桩的混凝土强度等级不得低于 C60， PHC 桩不得低于 C80。

(3) 预应力管桩的制作应符合《先张法预应力混凝土管桩》 (苏 G03-2002 )图集的要 求。出厂时，应出具出厂合格证和桩身强度报告。

4、操作工艺

(1 )预应力管桩的沉桩分捶击法和静压法两大类。 采用捶击法时， 应根据桩径、 壁厚、 打入深度、工程地质条件及挤密集程度等合理选择桩锤；采用静压法时，可根据具体 工程地质条件合理选择配重，防止抬机，压桩设备应有加载反力读数系统。

( 2)预应力管桩强度满足设计要求，且 PTC 桩、 PC 桩达到 14d 龄期后，方可沉桩。

(3)预应力管桩的捶击沉桩法：

A、管桩打入时应符合下列规定：

桩帽和送桩器与管桩圆周的间歇应为 5-10 m；

桩锤和桩帽(或送桩器)与桩之间应加设弹性衬垫； 首节桩插入时，垂直度偏差不大于 0.5%，在管桩施打的过程中应及时采用经纬仪在两 垂直方向进行校测。桩锤和桩帽或送桩器与管桩的中心线应重合；

每根桩宜一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计持力 层时接桩

B、 沉桩时，在桩身上标出以米为单位的长度标记，及时记录入土深度和每米捶击数；

C、 每根桩总捶击数及最后1米桩捶击数应符合下列规定：

PTC 桩总捶击数不宜超过 1500 锤，最后 1 米捶击数不宜超过 200锤；

PC 桩总捶击数不宜超过 2000 锤，最后 1 米捶击数不宜超过 250 锤； PHC 桩总捶击数不宜超过 2500 锤，最后 1 米捶击数不宜超过 300 锤。

D、 终锤标准

桩端位于一般土层以控制设计桩长和标高为主，贯入度作参考。

桩端达到坚硬、硬塑的粘性土、中密以上粉土、砂土、极软岩〜软岩时，以贯入度为 主，控制桩长和标高为辅。

贯入度达到标准而设计标高未达到时， 应继续捶击 3阵，按每阵 10击的贯入度小于设

计规定的数值加以确定，必要时通过试验与有关单位会审商定。

（4）预应力管桩的静压沉桩法

A、 压桩过程应符合下列规定：

首节桩下插时垂直度偏差不大于 0.5% ，压桩机要求调至水平。压桩时，采用经纬仪在 两个垂直方向校测。采用顶压式的桩机，桩帽（送桩器）与桩之间应设置弹性衬垫。 每一根桩应一次连续压（送）到底。接桩、送桩中间不得无故停歇，尽量缩短休歇的 时间，尽可能避免在接近设计持力层时接桩。

B、 沉桩时在桩身标出以米为单位的长度标记， 及时记录桩身入土深度和该深度时的压

力值（通过桩机上的油压表工作压力和压力换算关系计算。压力表必须按规定进行校 验标定）。有条件时应在每台桩机上装置“压桩自动记录仪”，正确记录入土深度和压桩力 的关系曲线。

C、当一根桩压完后，若有露出地面的桩段，必须在移机前截除，严禁利用压桩机将桩

强行扳断。

D、 终压标准

一般情况以设计桩长和标高为准，最终压桩力作参考，在施工前可先施工 2-3 根桩， 待 24 小时后采用与桩的极限承载力相等的压桩力进行复压， 如果桩身不下沉， 即可按 设计桩长和标高进行全面施工，否则应进行调整。桩端达到坚硬、硬塑的粘性土、中 密以上粉土、砂土、极软岩〜软岩时以最终压桩力为准，设计桩长和桩顶标高作参考。 根据试桩资料来确定桩进入持力层的最大终压桩力。 E、 管桩桩身允许抱压压力宜满足下列要求：

PTC 桩：Pmax O.40(fcu,k- cpc)A

PC 桩：Pmax O.50(fcu,k- cpc)A

PHC 桩：Pmax O.45(fcu,k- Cc)A

其中： Pmax --- 桩身允许抱压压桩力

fcu,k ---- 管桩混凝土立方体抗压强度

cpc 管桩混凝土有效预压应力

A ---- 桩身截面面积

F、 顶压式桩机的最大施压力或抱压式桩机送桩时的施压力可比桩身允许抱压压力大 10%。

G 控制好抱压力，以免破坏桩体。

(5) 预应力管桩在沉桩过程中，出现贯入度反常、桩身倾斜、位移或桩身及桩顶破损 时，不得强行纠偏、随意处理，应查明原因，会同有关方面研究处理后方可继续进行 施工。沉桩后，一般不宜截桩，如需截桩时，应有确保接桩后管桩质量的措施，严禁 使用大锤硬砸，应先将不需截除的桩身端部用钢抱箍抱紧，然后沿钢箍上缘凿沟槽，

再行扩大、截断，钢筋可用气割法切断。预应力管桩施工常见的质量问题及处理方法 参见附录E

5、质量标准

预应力管桩接桩拼缝允许偏差见下表:

偏差名称

管桩桩身弯曲度 乱/1200

管桩两端板之间间隙 W2伽

坡口错位 W2伽

电焊高度 <1伽

预应力管桩施工质量验收检验标准见下表:

项 序 检查项目 允许偏差或允许值

检查方法

单位 数值

主控

项目 1 桩体质量检验 按基桩检测技术规范 按基桩检测技术规范

2 桩位偏差 见表 6.1.5-3 见表 6.1.5-3

3 承载力 按基桩检测技术规范 按基桩检测技术规范

一般

项目 1 成 品

桩 质

量 外观 无蜂窝、露筋、裂缝、色感均匀、

桩顶处无孔隙 直观

桩径 mm ±5 用钢尺量

管壁厚度 mm ±5 用钢尺量

桩尖中心线 m <2 见表 6.1.5-4

顶面平整度 mm 10 用水平尺量

桩体弯曲 <1/1 000 1 用钢尺量，1为桩长

2 接桩：焊缝质量电焊结

束后停歇时间上卜节平 见表 6.1.5-4 见表 6.1.5-4

min >1.0 用秒表测定
