建筑施工静压混凝土预制桩、钢桩桩施工记录表

静压预制混凝土桩施工【1】静压桩基础的岩土工程勘察1、静压桩基础的岩土工程勘察点，其平面布设、深度以及勘探深度范围内每一主要土层的取样和测试要求，除应符合现行国家标准《岩土工程勘察规范》GB50021和《高层建筑岩土工程勘察规程》JGJ72的有关规定外，尚应符合下列规定：（1）勘探布点间距宜取12～24m，且每个单位工程的勘探孔不宜少于5个，其中控制性勘探孔的数量不应少于勘探孔总数的1/2且不得少于2个。

当地质条件复杂时，应适当加密勘探孔；（2）一般性勘探孔深度应深入预估桩端持力层以下3～5m；控制性勘探孔深度应满足下卧层验算和地基变形计算深度；（3）应对静压桩施工场地表土层进行详细勘察。

勘察时应采用轻便动力触探、取土样、标准贯入试验等手段，准确查明表层3m土层的承载能力。

2、设计拟选用静压桩作基础时，岩土工程勘察应根据岩土层特点适当增加标准贯入或重型（2）动力触探、双桥探头静力触探等原位试验。

3、当采用标准贯入试验时，除应符合现行国家标准《岩土工程勘察规范》GB50021的有关规定外，尚应符合下列规定：（1）控制性勘探孔深度范围内的每一土层和全风化、强风化岩层，均应进行标准贯入试验。

其中在淤泥、淤泥质土层中应每层测试一次；在硬塑～坚硬黏土层、残积土层及全风化岩层中，应每２m测试一次；遇中密～密实砂层时，应每１m测试一次；拟作桩端持力层的土（岩）层应每1m测试一次；（2）一般性勘探孔宜在拟作桩端持力层中每1m测试一次；（3）在拟作桩端持力层的土（岩）层中作标准贯入试验时，当锤击数已达100击而贯入深度不足30cm时，可终止试验，并应记录100击时的实际贯入深度。

4、当采用双桥探头静力触探试验时，除应符合国家标准《岩土工程勘察规范》GB50021的有关规定外，尚应贯入至锥尖阻力≥20MPa的岩土层5m左右或静探力≥300kN才能终孔。

5、花岗岩的强风化、全风化岩及残积土类，可采用实测标准贯入击数来划分，≥50为强风化岩；50＞≥30为全风化岩；＜30为残积土。

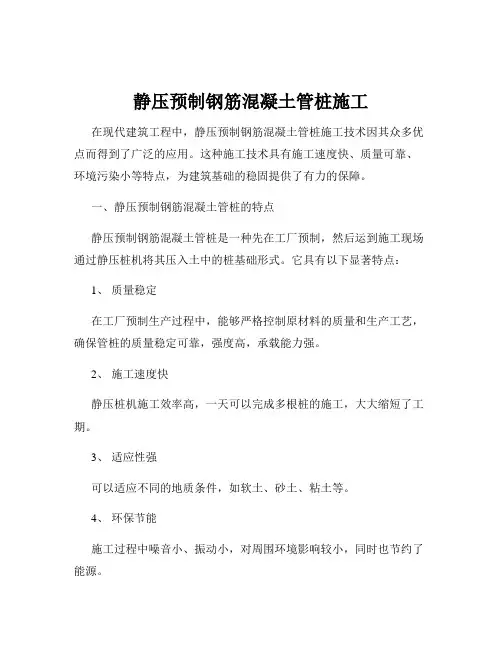

静压预制钢筋混凝土管桩施工在现代建筑工程中，静压预制钢筋混凝土管桩施工技术因其众多优点而得到了广泛的应用。

这种施工技术具有施工速度快、质量可靠、环境污染小等特点，为建筑基础的稳固提供了有力的保障。

一、静压预制钢筋混凝土管桩的特点静压预制钢筋混凝土管桩是一种先在工厂预制，然后运到施工现场通过静压桩机将其压入土中的桩基础形式。

它具有以下显著特点：1、质量稳定在工厂预制生产过程中，能够严格控制原材料的质量和生产工艺，确保管桩的质量稳定可靠，强度高，承载能力强。

2、施工速度快静压桩机施工效率高，一天可以完成多根桩的施工，大大缩短了工期。

3、适应性强可以适应不同的地质条件，如软土、砂土、粘土等。

4、环保节能施工过程中噪音小、振动小，对周围环境影响较小，同时也节约了能源。

5、经济效益好相较于其他桩基础形式，其造价相对较低，具有较好的经济效益。

二、施工前的准备工作在进行静压预制钢筋混凝土管桩施工之前，需要做好充分的准备工作，以确保施工的顺利进行。

1、场地平整清除施工场地上的障碍物，平整场地，保证桩机行走和施工的平稳。

2、测量放线根据设计图纸，准确放出桩位，并设置好控制点和水准点。

3、桩的验收对运到施工现场的管桩进行验收，检查桩的规格、型号、长度、外观质量等是否符合要求。

4、设备调试对静压桩机进行调试和检查，确保其性能良好，能够正常工作。

5、施工方案编制根据工程实际情况，编制详细的施工方案，包括施工顺序、施工工艺、质量控制措施等。

三、施工工艺流程静压预制钢筋混凝土管桩的施工工艺流程主要包括以下几个步骤：1、桩机就位将静压桩机移动到桩位处，调整桩机的水平和垂直度，使桩机处于稳定状态。

2、吊桩插桩使用起重机将管桩吊起，缓慢地插入桩位中，确保桩身的垂直度。

3、静压沉桩启动静压桩机，通过液压油缸将桩逐渐压入土中。

在压桩过程中，要密切观察桩的入土情况和桩机的压力表读数，控制好压桩速度和压力。

4、接桩当一根桩的长度不够时，需要进行接桩。

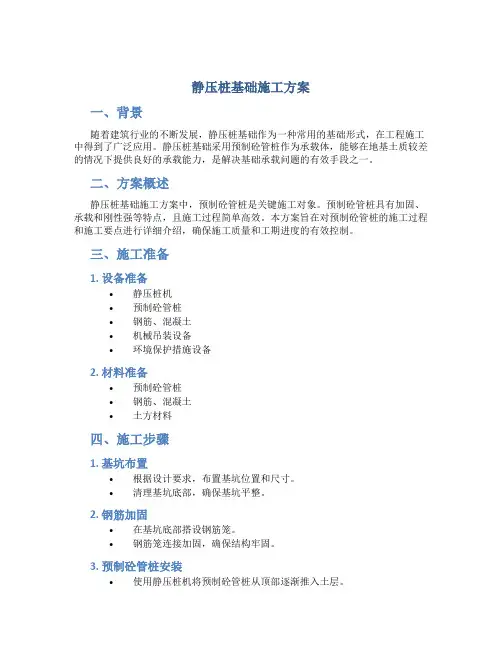

静压桩基础施工方案一、背景随着建筑行业的不断发展，静压桩基础作为一种常用的基础形式，在工程施工中得到了广泛应用。

静压桩基础采用预制砼管桩作为承载体，能够在地基土质较差的情况下提供良好的承载能力，是解决基础承载问题的有效手段之一。

二、方案概述静压桩基础施工方案中，预制砼管桩是关键施工对象。

预制砼管桩具有加固、承载和刚性强等特点，且施工过程简单高效。

本方案旨在对预制砼管桩的施工过程和施工要点进行详细介绍，确保施工质量和工期进度的有效控制。

三、施工准备1. 设备准备•静压桩机•预制砼管桩•钢筋、混凝土•机械吊装设备•环境保护措施设备2. 材料准备•预制砼管桩•钢筋、混凝土•土方材料四、施工步骤1. 基坑布置•根据设计要求，布置基坑位置和尺寸。

•清理基坑底部，确保基坑平整。

2. 钢筋加固•在基坑底部搭设钢筋笼。

•钢筋笼连接加固，确保结构牢固。

3. 预制砼管桩安装•使用静压桩机将预制砼管桩从顶部逐渐推入土层。

•控制推桩速度和力度，确保桩体沿设计轴线垂直下沉。

4. 结束处理•设计要求下桩深度到位后，吊装机器设备，确保桩顶平整。

•检查桩身是否存在损坏情况，如有，需对损坏部分进行维修处理。

五、质量控制静压桩基础施工质量的控制是施工过程中的重点工作： - 检查预制砼管桩是否存在裂缝和变形等质量问题。

- 严格控制桩身的下沉速度，确保桩的垂直度和稳定性。

- 对施工过程中出现的问题及时进行处理，保障静压桩基础的整体质量。

六、安全与环保静压桩基础施工过程中，安全和环保意识是至关重要的： - 坚持施工现场的安全标准，保证员工的人身安全。

- 合理利用资源，减少施工过程对周边环境的影响。

七、总结静压桩基础施工方案中，预制砼管桩作为承载体的施工是非常重要的一环。

合理的施工方案设计和严谨的施工过程保证了工程质量和安全，同时也符合环保要求。

通过本方案详细介绍，希望可以为静压桩基础施工提供参考，确保工程质量和进度的达标完成。

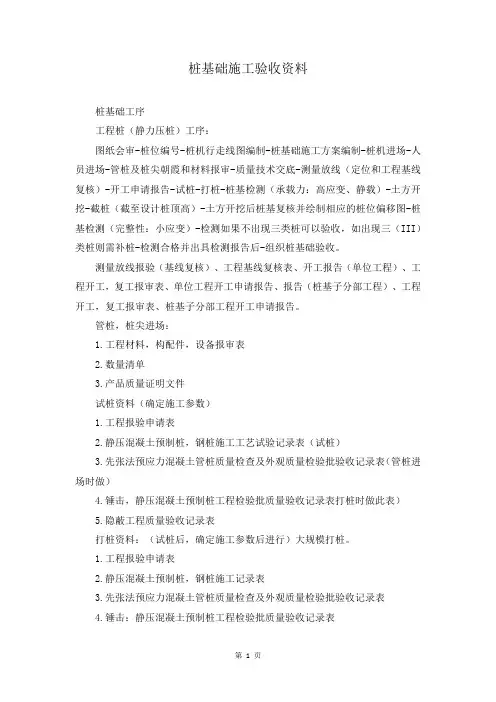

桩基础施工验收资料桩基础工序工程桩（静力压桩）工序：图纸会审-桩位编号-桩机行走线图编制-桩基础施工方案编制-桩机进场-人员进场-管桩及桩尖朝霞和材料报审-质量技术交底-测量放线（定位和工程基线复核）-开工申请报告-试桩-打桩-桩基检测（承载力：高应变、静载）-土方开挖-截桩（截至设计桩顶高）-土方开挖后桩基复核并绘制相应的桩位偏移图-桩基检测（完整性：小应变）-检测如果不出现三类桩可以验收，如出现三（III）类桩则需补桩-检测合格并出具检测报告后-组织桩基础验收。

测量放线报验（基线复核）、工程基线复核表、开工报告（单位工程）、工程开工，复工报审表、单位工程开工申请报告、报告（桩基子分部工程）、工程开工，复工报审表、桩基子分部工程开工申请报告。

管桩，桩尖进场：1.工程材料，构配件，设备报审表2.数量清单3.产品质量证明文件试桩资料（确定施工参数）1.工程报验申请表2.静压混凝土预制桩，钢桩施工工艺试验记录表（试桩）3.先张法预应力混凝土管桩质量检查及外观质量检验批验收记录表（管桩进场时做）4.锤击，静压混凝土预制桩工程检验批质量验收记录表打桩时做此表）5.隐蔽工程质量验收记录表打桩资料：（试桩后，确定施工参数后进行）大规模打桩。

1.工程报验申请表2.静压混凝土预制桩，钢桩施工记录表3.先张法预应力混凝土管桩质量检查及外观质量检验批验收记录表4.锤击：静压混凝土预制桩工程检验批质量验收记录表5.隐蔽工程质量验收记录表土方开挖后1.工程报验申请表2.土方开挖后桩基础复检及桩质量检查表3.桩位偏移图桩基检测项目1.高应变（静载）2.小应变（反射波）地下室：基坑支护工程的工序：支护桩施工-冠梁施工-基坑土方开挖-锚索施工-腰梁施工-锚索张拉试验-上锚具，夹具。

（灌注桩排桩施工）适用于深基坑。

搅拌桩施工-土方开挖（适用于浅基础）-锚杆施工-锚杆张拉试验-腰梁施工放坡：土方开挖-放坡-土钉打入边坡-边坡铺设钢筋网面并与土钉焊连形成整体钢筋网-喷射混凝土。

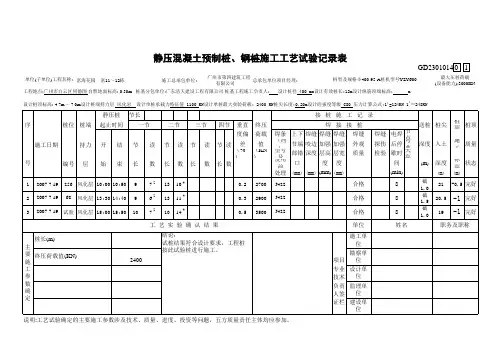

静压混凝土预制桩、钢桩施工工艺试验记录表
单位(子单位)工程名称:富海花园 富11～12栋
施工总承包单位:
总承包单位项目经理:
桩型及规格ф400-95-A 桩机型号YZY600
最大压桩荷载(设备能力):3000KN
工程地点:广州市白云区同德围 自然地面标高:-0.50m 桩基分包单位:广东浩天建设工程有限公司 桩基工程施工负责人: 设计桩径 400 m m设计有效桩长:12m设计纵筋顶端标高: m 设计桩顶标高:-4.7m ～-7.0m 设计桩端持力层 风化岩 设计单桩承载力特征值 1100 KN设计单桩最大实验荷载: 2400 KN桩尖长度:0.20m设计砼强度等级 C80 压力计算公式:1²=124KN 14＝248KN
说明:工艺试验确定的主要施工参数涉及技术、质量、进度、投资等问题，五方质量责任主体均应参加。

广州市第四建筑工程
有限公司
记录员： 施工班组长： 专业工长（施工员）： 项目专业质量检查员：。

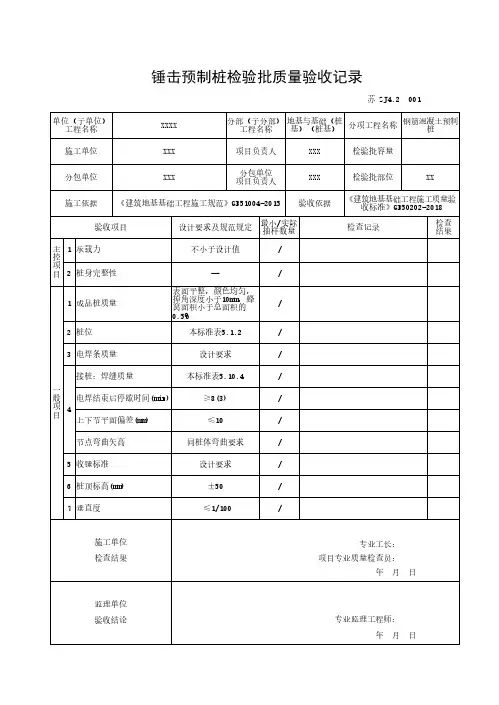

锤击预制桩检验批质量验收记录苏 ZJ4.2001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢筋混凝土预制桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩身完整性—/一般项目1成品桩质量表面平整，颜色均匀，掉角深度小于10mm，蜂窝面积小于总面积的0.5%/2桩位本标准表5.1.2/3电焊条质量设计要求/4接桩：焊缝质量本标准表5.10.4/电焊结束后停歇时间(min)≥8(3)/上下节平面偏差(mm)≤10/节点弯曲矢高同桩体弯曲要求/5收锤标准设计要求/6桩顶标高(mm)±50/7垂直度 ≤1/100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日静压预制桩检验批质量验收记录苏 ZJ4.3001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢筋混凝土预制桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩身完整性—/一般项目1成品桩质量本标准表5.5.4-1/2桩位本标准表5.1.2/3电焊条质量设计要求/4接桩：焊缝质量本标准表5.10.4/电焊结束后停歇时间(min)≥6(3)/上下节平面偏差(mm)≤10/节点弯曲矢高同桩体弯曲要求/5终压标准设计要求/6桩顶标高(mm)±50/7垂直度 ≤1/100/8混凝土灌芯设计要求/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日泥浆护壁成孔灌注桩检验批质量验收记录苏 ZJ4.5001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称泥浆护壁成孔灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2孔深不小于设计值/ 3桩身完整性—/ 4混凝土强度不小于设计值 / 5嵌岩深度不小于设计值 /一般项目1垂直度本标准表5.1.4/2孔径本标准表5.1.4/3桩位本标准表5.1.4/4泥浆指标比重（黏土或砂性土中） 1.10～1.25/含砂率（%）≤8/黏度（S）18～28/5泥浆面标高（高于地下水位）（m）0.5～1.0/6钢筋笼质量主筋间距（mm）±10/长度（mm）±100/钢筋材质检验设计要求/箍筋间距（mm）±20/笼直径（mm）±10/7沉渣厚度端承桩（mm）≤50/摩擦桩（mm）≤150/8混凝土坍落度（mm）180～220/9钢筋笼安装深度（mm）+100，0/10混凝土充盈系数≥1.0/11桩顶标高（mm）+30-50/12后注浆注浆终止条件注浆量不小于设计要求/注浆量不小于设计要求80%，且注浆压力达到设计值/水胶比设计值/13扩底桩扩底直径不小于设计值/扩底高度不小于设计值/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日干作业成孔灌注桩检验批质量验收记录苏 ZJ4.7001单位（子单位）工程名称XXXX分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称干作业成孔灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2孔深及孔底土岩性不小于设计值/ 3桩身完整性—/ 4混凝土强度不小于设计值/ 5桩径本标准表5.1.4/一般项目1桩位本标准表5.1.4/2垂直度本标准表5.1.4/3桩顶标高（mm） +30，-50/4混凝土坍落度90～150/5钢筋笼质量主筋间距（mm）±10/长度（mm） ±100/钢筋材质检验 设计要求/箍筋间距（mm）±20/笼直径（mm）±10/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日长螺旋钻孔压灌桩检验批质量验收记录苏 ZJ4.9001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称长螺旋钻孔压灌桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2混凝土强度不小于设计值 / 3桩长 不小于设计值/ 4桩径不小于设计值/ 5桩身完整性—/一般项目1混凝土坍落度（mm）160～220/2混凝土充盈系数 ≥1.0/3垂直度≤1/100/4桩位 本标准表5.1.4/5桩顶标高（mm）+30-50/6 钢筋笼笼顶标高（mm）±100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日沉管灌注桩检验批质量验收记录苏ZJ4.11001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称沉管灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2混凝土强度不小于设计值 / 3桩身完整性—/ 4桩长不小于设计值/一般项目1桩径 本标准表5.1.4/2混凝土坍落度（mm）80～100/3垂直度≤1/100/4桩位 本标准表5.1.4/5拔管速度（m/min） 1.2～1.5/6桩顶标高（mm）+30，-50/7钢筋笼笼顶标高（mm）±100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日钢桩检验批质量验收记录苏 ZJ4.13001单位（子单位）工程名称XXXX分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢桩施工施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2钢桩外径或 断面尺寸（mm）桩端≤0.5%D/（D=）桩身≤0.1%D/（D=）3桩长不小于设计值/ 4矢高（mm）≤1‰L/一般项目1桩位本标准表5.1.2/2垂直度≤1/100/3端部平整度（mm）≤2(H型桩≤1)/4 H钢桩的方正度（mm）h≥300：T+T′≤8/h＜300：T+T′≤6 /5端部平面与桩身中心线的倾斜值（mm）≤2/6上下节桩错口（mm）钢管桩外径≥700mm≤3/钢管桩外径＜700mm≤2/H型钢桩≤1/7 焊缝（mm）咬边深度≤0.5/加强层高度≤2/加强层宽度≤3/8焊缝电焊质量外观无气孔，无焊瘤，无裂缝/9焊缝探伤检验设计要求/10焊接结束后停歇时间（min）≥1/11节点弯曲矢高（mm）＜1‰L/12桩顶标高（mm）±50/13收锤标准设计要求/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日锚杆静压桩检验批质量验收记录苏 ZJ4.15001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称锚杆静压桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩长不小于设计值/一般项目1桩位本标准表5.1.4/2垂直度≤1/100/3成品桩质量外观、外形尺寸钢桩本标准表5.10.4/钢筋混凝土预制桩本标准表5.5.4-1/强度 不小于设计要求/4接桩电焊接桩焊缝质量本标准表5.10.4/焊接结束后停歇时间（min）钢桩≥1/钢筋混凝土预制桩≥6(3)/5电焊条质量设计要求/6压桩压力设计有要求时（%）±5/7接桩时上下节平面偏差（mm）≤10/接桩时节点弯曲矢高（mm） ≤1‰L/8桩顶标高（mm）±50/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日。

钢筋混凝土预制桩工程施工技术交底记录一、施工准备（一）作业条件1、桩基的轴线和标高均已测定完毕，并经过检查办完预检手续。

桩基的轴线和高程的控制桩，要设置在不受打桩影响的地点并妥善保护。

2、处理完高空和地下的障碍物。

如影响邻近建筑物或构筑物的使用或安全时，要会同有关单位采取有效措施，予以处理。

3、据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰作标志，以便于施打。

4、场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

5、打试验桩。

施工前必须打试验桩.其数量不少于2根，确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

6、选择和确定打桩机进出路线的打桩顺序，制定施工方案。

（二）材料要求1、预制钢筋混凝土桩：规格质量必须符合设计要求和施工质量验收规范的规定，成品购买的有出厂合格证，现场预制的有相关的试验资料。

2、焊条(接桩用)：型号、性能必须符合设计要求和有关标准规定。

3、钢板(接桩用)：材质、规格符合设计要求，采用低碳钢。

（三）施工机具静压桩机、电焊机、吊车、运桩小车、索具、钢丝绳、钢垫板或槽钢以及木折尺等。

二、工艺流程测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→中间检查验收→移桩机至下一个桩位。

三、操作工艺（一）测量放线在桩施工区域附近设置控制桩与水准点，不少于两个，其位置以不受压桩影响为原则（距操作地点40m以外），轴线控制桩应设置在距外围桩5～10m处，以控制桩基轴线和标高。

（二）桩机就位打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。

（三）起吊预制桩先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。

（四）稳桩桩压入过程中修正桩的角度非常困难，因此就位时应正确安放。

第一节管桩插入地下时，必须保持位置及方向正确。

开始要轻压，认真检查，若有偏差应及时纠正，必要时要拔出重压。

档号:档案馆号:案卷题名：编制单位：起止日期：密级：保管期限：本工程共：卷本案卷为第卷江苏省建设工程质量监督总站监制目录桩基工程概况表苏 ZJ1.1专业技术负责人：专业监理工程师：年月日年月日江苏省建设工程质量监督总站监制施工控制测量成果报验表工程名称：xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A轴~1-J轴/1-1轴~1-27轴，1-J轴~1-R轴/1-1轴~1-35轴）-23#楼编号：B.1.2致：常xxx管理有限公司（项目监理机构）我方已完成 xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A 轴~1-J轴/1-1轴~1-27轴，1-J轴~1-R轴/1-1轴~1-35轴）-23#楼的施工控制测量, 经自检合格，请予以查验。

附件：□施工控制测量依据资料：测绘基点、规划红线□施工控制测量成果表□本次报验内容系第 1 次报验。

施工项目经理部（章）：项目经理（签字）：年月日江苏省住房和城乡建设厅监制工程测量、定位放线记录苏 ZJ2.2 测量日期：年月日图纸会审、设计变更、洽商记录苏 ZJ2.1第 1 页共 1 页江苏省建设工程质量监督总站监制施工组织设计/施工方案报审表编号：B.0.1 苏 B.2.1 工程名称：xxxx续建项目一标段-15#、22#、23#、地下室A区西侧1第五版表江苏省住房和城乡建设厅监制2施工组织设计方案审批表（总包）施工组织设计、施工方案及审批苏 ZJ1.8xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A轴~1-J轴/1-1轴~1-27轴，1-J 轴~1-R轴/1-1轴~1-35轴）施工组织设计编制：审核：批准：啛啛喳喳错错有限公司2017年 8月目录第一章：总体概述 (3)第二章：施工准备 (4)第三章：施工现场平面布置 (6)第四章：施工进度计划 (7)第五章：施工方案 (8)第六章：工程质量目标及保证体系 (16)第七章：安全生产、职业健康、文明施工 (23)第八章：不合格品控制、纠正和预防措施 (26)第九章：专项施工措施 (28)xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A轴~1-J 轴/1-1轴~1-27轴，1-J轴~1-R轴/1-1轴~1-35轴）第一章：总体概述一、工程概况：工程名称：xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A轴~1-J 轴/1-1轴~1-27轴，1-J轴~1-R轴/1-1轴~1-35轴）工程地点：建设单位：设计单位：总包单位：监理单位：拟建xxxx续建项目一标段-15#、22#、23#、地下室A区西侧（1-A轴~1-J 轴/1-1轴~1-27轴，1-J轴~1-R轴/1-1轴~1-35轴），位于xxxxxxxxx，由xxxxx 有限公司筹建，根据图纸可知，本次桩基工程桩型、桩数暂定如下：桩基工程桩型、桩数一览表二、编制依据1、江苏筑森建筑设计股份有限公司《xxxx苑续建地块桩基工程》桩位平面图2、本公司根据本工程特点，拟投入的管理人员、工程技术人员、施工人员、机械设备、周转材料及各种仪器。

日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，最后三阵的监控沉降量达到1㎝以内，对焊接的位置达到规范要求㎝，压桩力达到15Mpa。

发现问题：由于地质原因，同个承台位置桩的入土深度变化变大，入土长度与勘测有所不符。

处理意见：按设计图纸与有关规范进行施工。

备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，已强调要求施工单位将管桩及时送到现场，以免影响正常施工进度。

发现问题：1、材料输送不及时，影响进度2、个别桩焊接不够饱满。

处理意见：已要求施工单位将材料及时运送到现场不够饱满的地方已要求施工单位补焊饱满备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，最后三阵的监控沉降量达到1㎝以内，对焊接的位置达到规范要求㎝，压桩力达到15Mpa，桩的垂直度经检均符合要求。

发现问题：×#桩焊接位置清洗不干净××#桩焊缝不饱满处理意见：焊接位置不干净及不饱满的地方已要求施工单位整改，经复查合格备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日。

静压混凝土预制桩、钢桩施工记录表
说明
GD2301015
1.施工质量必须符合设计和GB 50202—2002等有关标准要求。

2.预制混凝土（钢）桩进场后进行检验批质量验收，确认合格才能使用。

3.施工前应对机械设备进行全面检查，确认其机械能力满足施工要求后才能施工。

4.施工前应进行工艺试验，确定有关参数，据以指导施工。

5.桩型及规格栏按实际情况填写。

如：
钢管桩Ф800×20（直径800mm，壁厚20mm、Ⅰ级钢）；
预应力管桩Ф500×125（直径500mm、壁厚125mm）；
预制方桩350×350（边长350方桩）。

6.预制混凝土桩和钢桩焊接停歇时间均按8min控制。

7.焊接质量探伤检验按设计要求进行。

8.每节桩的压力表读数填写范围值。

桩基施工技术交底记录一、工程概况本工程为工程，位于市区，是一座集住宅、商业、办公于一体的综合性建筑。

本工程总建筑面积为平方米，其中地下面积为平方米，地上面积为平方米。

建筑高度为米，建筑层数为地上层，地下层。

二、桩基施工方案本工程采用预制桩基础，桩型为预应力混凝土管桩（PHC），桩径为mm，单桩承载力特征值为kN。

根据地质勘察报告，本工程桩端持力层为强风化岩层，桩端深度不小于m。

三、施工技术交底内容1、施工前准备（1）熟悉施工图纸及地质勘察报告，了解桩基施工规范和施工流程。

（2）检查施工现场是否符合施工要求，包括场地平整、道路畅通、水电设施完备等。

（3）准备施工机械和工具，检查其性能和完好性。

（4）组织施工人员，进行安全教育和施工技术交底。

2、桩基施工工艺流程（1）测量定位：根据施工图纸及坐标控制点，进行桩基测量定位。

（2）桩机就位：将桩机移动到指定位置，调整桩机垂直度和稳定性。

（3）预制桩吊装：将预制桩吊装至桩位附近，并进行校正。

（4）沉桩：采用锤击法或静压法将预制桩沉入地下至设计深度。

（5）接桩：在预制桩长度不足时采用焊接法进行接桩。

（6）终桩验收：完成桩基施工后，进行验收并做好记录。

3、施工技术要点（1）在施工过程中要严格控制桩基的垂直度和稳定性，确保沉桩过程中不发生倾斜和移位。

（2）沉桩过程中要控制锤击力度和次数，避免对周围环境和地下管线造成影响。

（3）接桩时要保证焊接质量和接缝处理，确保接桩部位牢固可靠。

（4）施工过程中要做好记录和监测工作，及时发现和处理异常情况。

桩基施工技术交底一、桩基施工概述桩基施工是建筑工程中非常重要的环节，它涉及到整个建筑物的安全性和稳定性。

桩基施工是将桩柱和桩顶通过承台连接起来，形成一种深基础形式。

这种基础形式被广泛应用于各种建筑物中，如高层建筑、桥梁、隧道等。

二、桩基施工技术交底的目的桩基施工技术交底是为了确保桩基施工的顺利进行，保证施工质量和安全，同时提高施工效率。
