基础外墙止水钢板技术交底

一、工程名称：[请填写工程名称]二、施工部位：[请填写具体施工部位，如：地下室后浇带、外墙水平施工缝等]三、施工单位：[请填写施工单位名称]四、交底时间：[请填写交底时间]五、交底对象：[请填写参与交底人员，如：施工队长、班组长、操作人员等]六、交底内容：一、工程概况及重要性1. 介绍工程概况，包括工程规模、结构形式、防水要求等。

2. 强调止水钢板安装的重要性，指出其在防水工程中的关键作用。

二、安全技术要求1. 材料要求：- 止水钢板应选用符合国家标准的Q235B钢材，厚度不小于3mm。

- 焊接材料应符合相关规范要求，选用专用焊条。

2. 施工准备：- 确保施工场地平整、清洁，无杂物。

- 检查止水钢板尺寸、厚度、焊接质量等是否符合要求。

- 准备好焊接设备、工具、防护用品等。

3. 施工操作要点：- 在施工底板钢筋时，将止水钢板与底板钢筋有效连接。

- 采用12#钢筋制成门形支架固定于底板钢筋上，门型架与钢板之间采用焊接。

- 先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环。

- 止水钢板厚度不小于400mm，分别埋入底板混凝土中200mm，该处浇筑混凝土应高于底板上表面200mm以上。

4. 焊接技术要求：- 焊接过程中，确保焊接饱满，焊缝连续，无气孔、夹渣等缺陷。

- 钢板搭接长度不小于50mm，双面搭接满焊。

- 墙体转角处采用整块钢板弯折，丁字型焊接或7字型焊接。

5. 安全防护措施：- 施工人员应佩戴安全帽、防护眼镜、手套、防尘口罩等防护用品。

- 施工现场设置安全警示标志，确保施工区域安全。

- 焊接作业时，注意防火、防触电、防烫伤等安全措施。

三、质量检查及验收1. 施工过程中，严格执行质量检查制度，确保止水钢板安装质量。

2. 完成施工后，组织相关部门进行验收，合格后方可进行下一道工序施工。

四、注意事项1. 施工过程中，严格遵守施工规范和操作规程，确保施工安全。

3.6转角部位其中一侧的伸出长度不小于 50mm 。

3.7季节性施工
雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。

焊后未冷却的接头不得碰到雨水。

4、质量标准
4.1钢板的品种和质量，焊条的牌号、性能均必须符合设计要求。

检验方法：检查出厂证明书和试验报告单。

牢冈才反少旱扌妾
3.4钢板接缝焊接，搭接长度应为50-100mm,四面满焊,做法见下图
3.5暗柱箍筋切断焊接：由于柱箍筋间距小，中间有一道箍筋穿过止水钢板 ，止水钢板接缝焊好
后
，：
,将切断的箍筋与钢
技术负责人：交底人签名：接受交底人签名:
-可编辑修改-
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

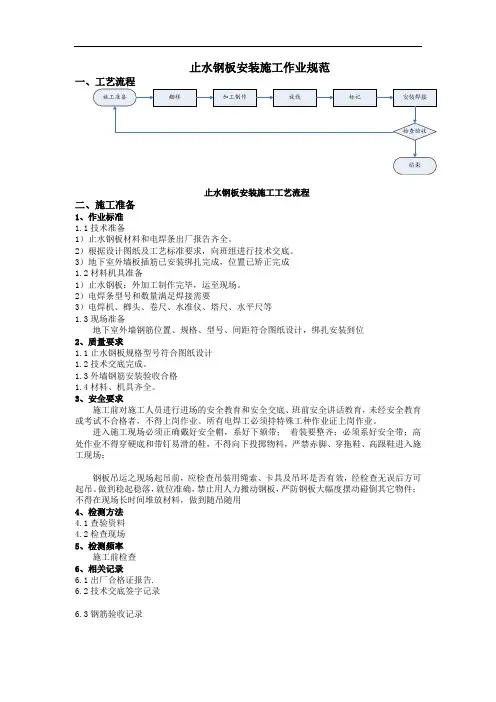

止水钢板安装施工作业规范一、工艺流程止水钢板安装施工工艺流程二、施工准备1、作业标准1.1技术准备1）止水钢板材料和电焊条出厂报告齐全。

2）根据设计图纸及工艺标准要求，向班组进行技术交底。

3）地下室外墙板插筋已安装绑扎完成，位置已矫正完成1.2材料机具准备1）止水钢板：外加工制作完毕，运至现场。

2）电焊条型号和数量满足焊接需要3）电焊机、榔头、卷尺、水准仪、塔尺、水平尺等1.3现场准备地下室外墙钢筋位置、规格、型号、间距符合图纸设计，绑扎安装到位2、质量要求1.1止水钢板规格型号符合图纸设计1.2技术交底完成。

1.3外墙钢筋安装验收合格1.4材料、机具齐全。

3、安全要求施工前对施工人员进行进场的安全教育和安全交底、班前安全讲话教育，未经安全教育或考试不合格者，不得上岗作业。

所有电焊工必须持特殊工种作业证上岗作业。

进入施工现场必须正确戴好安全帽，系好下颏带；着装要整齐；必须系好安全带；高处作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料，严禁赤脚、穿拖鞋、高跟鞋进入施工现场；钢板吊运之现场起吊前，应检查吊装用绳索、卡具及吊环是否有效，经检查无误后方可起吊。

做到稳起稳落，就位准确，禁止用人力搬动钢板，严防钢板大幅度摆动碰倒其它物件；不得在现场长时间堆放材料，做到随吊随用4、检测方法4.1查验资料4.2检查现场5、检测频率施工前检查6、相关记录6.1出厂合格证报告.6.2技术交底签字记录6.3钢筋验收记录三、翻样1、作业标准根据图纸设计计算止水钢板长度数量，加工尺寸规格，向外加工单位提供加工计划书、加工详图2、质量要求止水钢板尺寸形状厚度符合图纸设计3、安全要求4、检测方法检查详图5、检测频率加工前提供加工详图时检查6、相关记录止水钢板加工图四、加工制作1、作业标准钢板厚度3mm,宽度500mm,沿长方向两边50mm折边，折边朝向一侧，折边角度控制在45度，加工单位根据图纸加工制作，钢板厚度、折边宽度、角度等符合要求2、质量要求止水钢板尺寸形状厚度符合图纸设计。

（6）检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。检查合格后，报监理工程师检查验收。
二、成品保护措施
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。
2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理。
图1图2
（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1。
（4）钢板接缝焊接：搭接长度应为5-10CM，四面满焊。如图3、4。
（5）暗柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢板焊接，焊接长度不小于10d，将箍筋和钢板焊死。做法具体见如图2，止水钢板安装时应调动暗柱箍筋放入，转角处暗柱最外侧钢筋不允许切断，如图5.
图3图4
图5
一、施工准备：
（1）材料准备:
止水钢板300mm宽，钢板表面无油污、锈斑。使用前应烘干、固定筋、电焊机。
（2）机具准备：电焊机，焊帽、焊锤。
二、操作பைடு நூலகம்艺：
（1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
（2）止水钢板定位：止水钢板应放置在外墙中间，标高在承台底板上300MM（止水钢板中心）。外墙后浇带施工缝止水钢板放在混凝土外墙中间，放置时钢板上部暗柱箍筋不得绑扎，钢板放入后，方可绑扎暗柱箍筋。
