数电触发器之间的相互转换

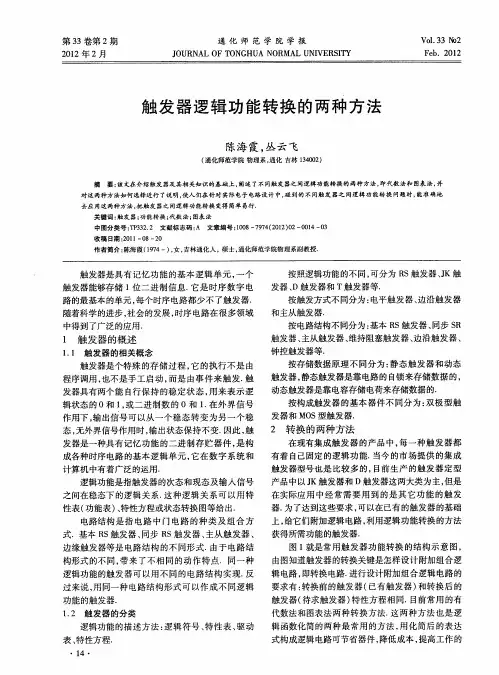

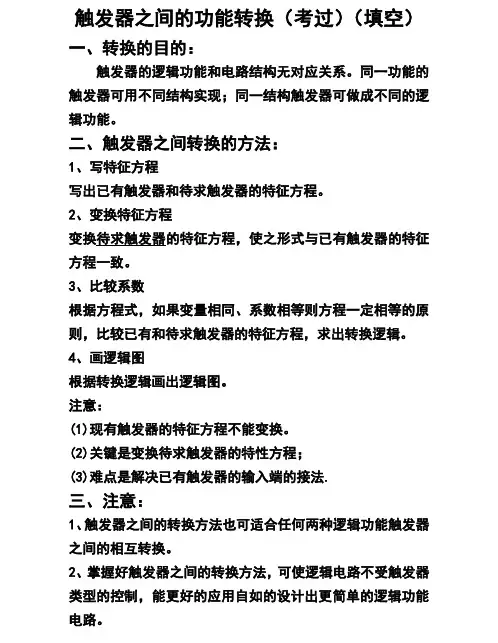

触发器之间的功能转换（考过）（填空）一、转换的目的：触发器的逻辑功能和电路结构无对应关系。

同一功能的触发器可用不同结构实现；同一结构触发器可做成不同的逻辑功能。

二、触发器之间转换的方法：1、写特征方程写出已有触发器和待求触发器的特征方程。

2、变换特征方程变换待求触发器的特征方程，使之形式与已有触发器的特征方程一致。

3、比较系数根据方程式，如果变量相同、系数相等则方程一定相等的原则，比较已有和待求触发器的特征方程，求出转换逻辑。

4、画逻辑图根据转换逻辑画出逻辑图。

注意：(1)现有触发器的特征方程不能变换。

(2)关键是变换待求触发器的特性方程；(3)难点是解决已有触发器的输入端的接法.三、注意：1、触发器之间的转换方法也可适合任何两种逻辑功能触发器之间的相互转换。

2、掌握好触发器之间的转换方法，可使逻辑电路不受触发器类型的控制，能更好的应用自如的设计出更简单的逻辑功能电路。

四、举例1．D 触发器转换成JK 触发器(1) 写特征方程D 触发器的特征方程：D Q n =+1JK 触发器的特征方程：n n 1n Q K Q J Q +=+(2) 变换特征方程变换JK 触发器的特征方程，使之形式与已有D 触发器的特征方程一致。

(3)比较系数，求出转换逻辑将两个触发器的特征方程进行比较，可见，使D 触发器的输入为n n n n Q K Q J Q K Q J D =+=，则D 触发器实现JK 触发器的功能。

(4)画逻辑图将D 触发器的输入信号用转换逻辑连接实现JK 触发器的功能，图所示。

图 D 触发器转换成JK 触发器2．D 触发器转换成RS 触发器(1) 写特征方程D 触发器的特征方程：D Q n =+1 RS 触发器的特征方程：n 1n Q R S Q +=+(2) 变换特征方程变换RS 触发器的特征方程，使之形式与已有D 触发器的特征方程一致。

（3）比较系数，求出转换逻辑将两个触发器的特征方程进行比较，可见，使D 触发器的输入为n Q R S D +==n Q R S ，则D 触发器实现RS 触发器的功能。

实验1 实验仪器的使用及集成门电路逻辑功能的测试一、实验目的1．掌握数字逻辑实验箱、示波器的结构、基本功能和使用方法 2．掌握TTL 集成电路的使用规则与逻辑功能的测试方法 二、实验仪器及器件1．实验仪器：数字实验台、双踪示波器、万用表2．实验器件：74LS00一片、74LS20一片、74LS86一片、导线若干 三、实验内容1．DZX-1型数字电路实验台功能实验（1）利用实验台自带的数字电压/电流表测量实验台的直流电源、16位逻辑电平输出/输入（数据开关）的输出电压。

（2）将8段阴极与阳极数码显示输入开关分别与16位逻辑电平输出连接，手动拨动电平开关，观察数码显示，并将数码显示屏上的数字对应的各输入端的电平值记录下来。

2．VP-5566D 双踪示波器实验 （1）测量示波器方波校准信号将示波器的标准方波经探头接至X 端，观察并记录波形的纵向、横向占的方格数，并计算周期、频率、幅度。

（2）显示双踪波形利用实验台上的函数信号发生器产生频率为KHz 的连续脉冲并接至示波器X 端，示波器的标准方波接至Y 端，观察并记录两波形。

3．测试与非门的逻辑功能（1）将74LS20（4输入2与非门）中某个与非门的输入端分别接至四个逻辑开关，输出端Y 接发光二极管，改变输入状态的电平，观察并记录，列出真值表，并写出Y 的表达式。

a b c d e f g ha b c d af be f g hg e c d(a) 外形图(b) 共阴极(c) 共阳极+V CCa b c d e f g hA 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1B 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1C 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1D 0 0 0 0 0 0 0 0 1 1 1 1 1 1 11 Y（2）将引脚1接1KHz 连续脉冲Vi （即接脉冲信号发生器Q12端口），引脚2接逻辑电平输出，引脚4、5接逻辑电平“1”，用示波器双踪显示并记录引脚1和引脚6端的波形Vi 和V o 如下图示（标出电平的幅度值）。
