3-6板料弯曲变形工艺及特点

三向应变
第四章 弯 曲
13
第一节 弯曲变形过程及变形特点
第 2、宽板（B/t＞3）：
四 应力状态：
章
长度方向σ1：内区受压，外区受拉 宽度方向σ2 ：内区受压，外区受拉
厚度方向σ3 ：内外均受压应力
弯
三向应力
应变状态：
曲
长度方向ε1：内区压应变，外区拉应变
宽度方向ε2 ：内外区近似为零
厚度方向ε3 ：内区拉应变，外区压应变
章 为零。
厚度较小
弯
切向应变梯度很大
与最大应变的外表面相邻近的纤维
曲
层可以阻止外表面材料局部不均匀
延伸
延伸均匀 薄板最小弯曲半径允许
第四章 弯 曲
23
第 四 章
弯
第三节 弯曲卸载后的回弹
曲
第四章 弯 曲
24
第三节 弯曲卸栽后的回弹
第 一、回弹原因及表现形式
回弹： 塑性弯曲时伴随有弹性变形，当外载荷去
贴模： 板料与凸 、凹模完全贴紧
？
贴模后，凸模回程，继续下一个弯曲件的弯曲
自由弯曲
贴 继模 续后 下，一个凸弯模曲继件续的下弯压曲，压力增大到一定值后凸模回程，校正弯曲：
6
？
第四章 弯 曲
7
第一节 弯曲变形过程及变形特点
第 二、弯曲变形的特点
目的：观察板料弯曲时的金属流动情况，
四 便于分析材料的变形特点
章 分析方法： 坐标网格法
弯
过程： 用机械刻线或照相腐蚀法在弯曲前 的板料侧表面设置坐标网格
曲
弯曲
用显微镜观察测量弯曲前后网格的尺 寸和形状变化情况
第四章 弯 曲
第一节 弯曲变形过程及变形特点

冷冲压模具设计习题集概述一、思考题：1、冷冲压工序可分为哪两大类?它们的主要区别是什么？2、分离工序有哪些工序形式？试用工序简图及自己的语言说明其中两种工序的主要特征.3、变形工序有哪些工序形式？试用工序简图及自己的语言说明其中两种工序的主要特征。

冲裁一、思考题：1、板料冲裁时，其断面特征怎样?影响冲裁件断面质量的因素有哪些?2、提高冲裁件尺寸精度和断面质量的有效措施有哪些？3、什么是冲裁件的工艺性,分析冲裁件的工艺性有何实际意义？4、在设计冲裁模时，确定冲裁间隙的原则是什么？5、确定冲裁凸、凹模刃口尺寸的基本原则是什么?6、什么叫排样？排样的合理与否对冲裁工作有何意义？7、排样的方式有哪些？它们各有何优缺点？9、什么是压力中心？设计冷冲模时确定压力中心有何意义?10、试比较级进模和复合模结构特点。

11、冲裁凸模的基本固定方式有哪几种？12、怎么提高凸模的强度和刚度?13、设计定位零件时应注意什么？14、级进模中使用定距侧刃有什么优点？怎样设计定距侧刃？15、级进模中使用导正销的作用是什么？怎样设计导正销？16、弹性卸料与刚性卸料各有什么特点.二、计算题:1、某厂生产变压器硅钢片零件如图下图所示，试计算落料凹、凸模刃口尺寸及制造公差。

2、计算下图所示零件用的模具的刃口尺寸，并确定制造公差。

材料厚度t=0.8mm，材料：08F。

3、设计冲制下图所示零件的凹模。

4、计算冲裁下图所示零件的凸、凹模刃口尺寸及公差。

5、试确定下图所示零件的合理排样方法,并计算其条料宽度和材料利用率.6、试根据下图所示的凹模简图画出冲裁件形状及冲裁时的排样图。

7、试根据下图所示的凹模简图画出冲裁件形状及冲裁时的排样图.8、如下图所示零件,材料为40钢，板厚为6mm，请确定落料凹、凸模尺寸及制造公差.9、如下图所示零件,材料为10钢,料厚2mm，采用配作法加工，求凸、凹模刃口尺寸及公差。

10、请计算下图所示零件落料冲孔复合模的冲裁力、推件力、卸料力,确定压力机吨位。

窄板(B <3t): 内区宽度增加，外区宽度减小，原矩形截面变成了扇形 。
第二节 弯曲变形工艺计算
一、缷裁后弯曲件的回弹 1、回弹现象 塑性弯曲时伴随有弹性变形，当外载荷去除后，塑性变形 保留下来，而弹性变形会完全消失，使弯曲件的形状和尺寸发 生变化而与模具尺寸不一致，这种现象叫回弹。 2、回弹现象的表征及模具相关尺寸的修正 1）回弹的表现形式： ①曲率1/ρ减小,弯曲半径r 增大； ②弯曲中心角α减小，相应 弯曲角φ增大。
一、缷裁后弯曲件的回弹
4、减少回弹值的措施
1）选用合适的弯曲材料
2）改进弯曲件的结构设计 3）改进弯曲工艺 （1）采用校正弯曲代替自由弯曲； （2）对冷作硬化的材料须先退火，使其屈服点σs降低。对回 弹较大的材料，必要时可采用加热弯曲； （3）采用拉弯工艺。 4）改进模具结构 （1）补偿法 （2）校正法 （3）软凹模法
第二节 弯曲变形工艺计算
二、最小相对弯曲半径rmin/t 相对弯曲半径 r/t 是指弯曲件内侧圆角半径与板料厚度的 比值，表示板料弯曲变形程度的大小。
二、最小相对弯曲半径rmin/t
1、切向应变与相对弯曲半径的关系
由式 4-9 可见，弯曲变形的最大切向应变与相对弯曲半径 r/t成反比。因此，以相对弯曲半径表示弯曲的变形程度，r/t 愈小表示变形程度愈大。 2、最小相对弯曲半径rmin/t的概念 最小弯曲半径rmin： 在板料不发生破坏的条件下，所能弯成零件内表面的最小 圆角半径。 常用最小相对弯曲半径rmin/t表示弯曲时的成形极限。其值 越小越有利于弯曲成形。
二、最小相对弯曲半径t
3、影响最小相对弯曲半径rmin/t的因素 1)材料的力学性能： 塑性越好，许可的最小弯曲半径就越小。
2)弯曲中心角a： 弯曲中心角愈小，愈利于降低最小弯曲半径数值；当 a 为 60°-70 ° 时其影响就很小。 3)板料的方向： 弯曲时弯曲线垂直于纤维方向比平行时效果好，可得到较小 的最小弯曲半径。

第三节 拉弯
一、拉弯的基本原理
1.拉弯的定义：型材零件在弯曲过程中施加一定的拉力，使其产生拉伸 弯曲变形，简称拉弯。 2.拉弯的过程
(a)预拉夹紧毛料
(b)沿拉弯模弯曲毛料 图1-18 拉弯的过程
(c)补拉成形
第三节 拉弯
一、拉弯的基本原理
3.拉弯的基本原理：是在毛料弯曲的同时，加以切向拉力，改变了毛料 断面内的应力状态，减小或基本消除弯曲回弹，从而提高零件的准确度。
（1）压弯时，材料产生外拉内压，中间不受拉也不受压。
（2）弯曲变形受最小弯曲半径的限制和回弹的影响。
第一节 压弯
一、压弯原理及变形特点
3.弯曲力的计算 弯曲力与下列因素有关： （1）金属的力学性能。 （2）毛料的厚度和宽度。 （3）弯曲时的变形程度。 （4）其他因素。
第一节 压弯
一、压弯原理及变形特点
机械弯管的方法、芯棒的作用。
第一节 压弯
一、压弯原理及变形特点

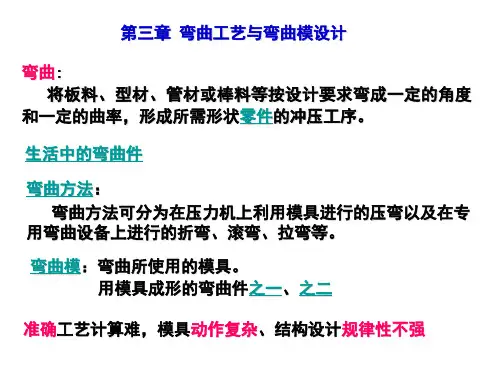

弯曲的定义 把板料、管材或型材等弯成一定曲率或角度，并得到一定形状零件的 冲压工序称为弯曲。 弯曲零件种类很多，如汽车纵梁、自行车车把、仪表电器壳等。 最常见的弯曲是在压力机上用弯曲模压弯，此外还有折弯机上的折弯、
拉弯机上的拉弯、辊弯机上的辊弯以及辊压成形等。
弯曲模、圆管形件弯曲模、Z形件弯曲模。
4.自动弯曲机上的弯曲成形。
第二节 滚弯
一、滚弯设备
概述 1.滚弯定义：通过旋转的滚轴，使毛料弯曲的方法叫滚弯。 2.滚弯的实质：连续不断的弯曲。 3.应用：用于板材、型材的弯曲。 1.三轴滚弯机：分为对称式和不对称式两类。
图1-13 三轴滚弯机 1—上滚轮；2—下滚轮；3—手柄；4—导轮
步减小，板料与凸模三点接触： r1→r2，
