如何在理论力学中分析弯曲和扭转效应？在工程和物理学领域，理解和分析弯曲和扭转效应是至关重要的。
弯曲和扭转是物体在受力作用下常见的变形形式，它们对于结构的稳定性、机械部件的性能以及材料的强度评估都有着深远的影响。
接下来，让我们逐步深入探讨如何在理论力学中对这两种效应进行有效的分析。
首先，我们来了解一下弯曲效应。
当一个杆件或梁受到垂直于其轴线的力时，就会产生弯曲。
为了分析弯曲，我们需要引入一些关键的概念和理论。
弯矩是描述弯曲效应的重要物理量。
它是力乘以力臂的乘积，反映了杆件在某一截面上所承受的弯曲力矩的大小。
通过计算不同截面上的弯矩，我们可以了解杆件在不同位置的弯曲程度。
在弯曲分析中，还需要考虑梁的截面特性。
例如，惯性矩就是一个关键的参数。
惯性矩取决于截面的形状和尺寸，它反映了截面抵抗弯曲变形的能力。
不同形状的截面，如圆形、矩形、工字形等，具有不同的惯性矩计算公式。
对于简单的静定梁，我们可以使用静力平衡方程来求解弯矩和剪力。
例如，简支梁在均布载荷作用下，通过对梁进行受力分析，列出平衡方程，就能够得到弯矩和剪力的表达式。
而对于超静定梁，就需要结合变形协调条件和物理方程来求解。
这可能会涉及到使用力法或位移法等较为复杂的分析方法。
接下来，我们转向扭转效应的分析。
当杆件受到绕其轴线的扭矩作用时，就会产生扭转。
扭矩是描述扭转效应的物理量，类似于弯矩在弯曲分析中的作用。
为了分析扭转，我们同样需要关注杆件的截面特性，其中极惯性矩是一个重要的参数。
对于圆形截面的杆件，其极惯性矩可以通过特定的公式计算得出。
而对于非圆形截面，计算极惯性矩则相对复杂。
在扭转分析中，还有一个重要的概念是剪应力分布。
在圆形截面的扭转中，剪应力沿着半径方向呈线性分布，最大剪应力出现在圆周表面。
对于复杂的扭转问题，如变截面杆件的扭转或多根杆件组成的系统的扭转，可能需要使用能量法或有限元方法等数值分析手段来求解。
在实际应用中，弯曲和扭转效应往往是同时存在的。

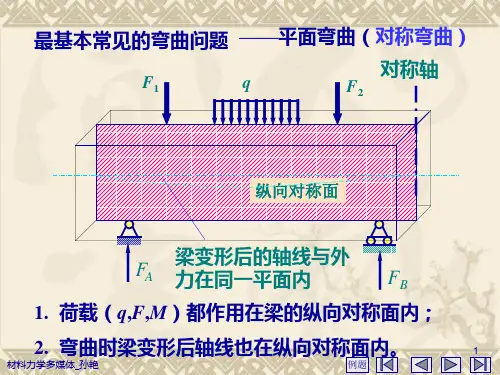

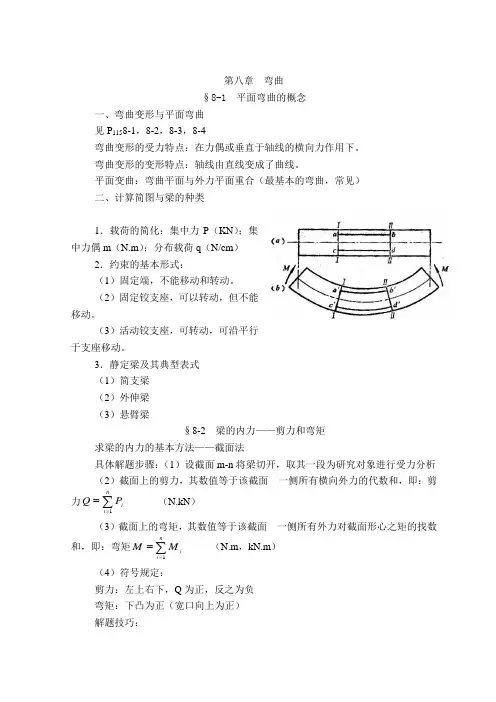

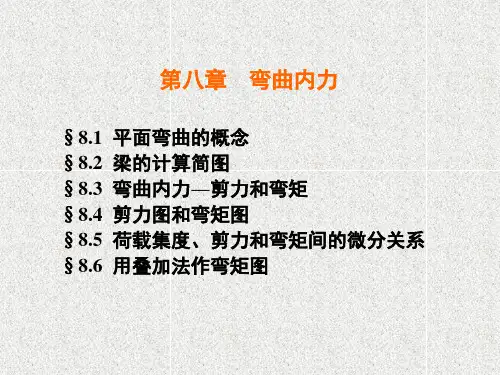

第八章 弯曲 §8-1 平面弯曲的概念一、弯曲变形与平面弯曲 见P 1158-1，8-2，8-3，8-4弯曲变形的受力特点：在力偶或垂直于轴线的横向力作用下。
弯曲变形的变形特点：轴线由直线变成了曲线。
平面变曲：弯曲平面与外力平面重合（最基本的弯曲，常见） 二、计算简图与梁的种类1．载荷的简化：集中力P （KN ）；集中力偶m （N.m ）；分布载荷q （N/cm ）2．约束的基本形式：（1）固定端，不能移动和转动。
（2）固定铰支座，可以转动，但不能移动。
（3）活动铰支座，可转动，可沿平行于支座移动。
3．静定梁及其典型表式 （1）简支梁 （2）外伸梁 （3）悬臂梁§8-2 梁的内力——剪力和弯矩求梁的内力的基本方法——截面法具体解题步骤：（1）设截面m-n 将梁切开，取其一段为研究对象进行受力分析 （2）截面上的剪力，其数值等于该截面 一侧所有横向外力的代数和，即：剪力∑==ni i P Q 1（N.kN ）（3）截面上的弯矩，其数值等于该截面 一侧所有外力对截面形心之矩的找数和，即：弯矩∑==ni i M M 1（N.m ，kN.m ）（4）符号规定：剪力：左上右下，Q 为正，反之为负 弯矩：下凸为正（宽口向上为正） 解题技巧：（1）横截面上的Q 、M 方向假定为正（2）如有支座，先以整体为研究对象，求支座反力。
（3）截面法截开后，取外力较少的一端为研究对称。
P 117 例题8-1§8-3 剪力图和弯矩图一、剪力方程和弯矩方程1．定义——用函数的形式表示沿梁轴线各横截面上的剪力和变矩的变化规律，即：Q=Q （x ）M=M （x ）2．作用清楚 显示梁轴线各截面上的剪力和弯矩的大小和变化规律，弯矩和剪力最大的截面对等截面梁的强度而言，是最危险截面。
二、剪力图和弯矩图——用横坐标，x 平行梁的轴线，表示截面的位置纵坐标按比例表示相应截面上的剪力或弯矩，通常正值在上，负值在下。
