ZN63A-12(VS1)户内高压交流真空断路器

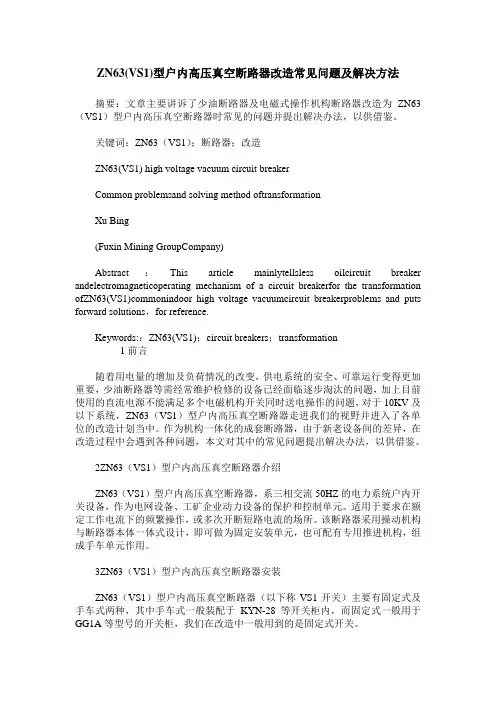

ZN63(VS1)型户内高压真空断路器改造常见问题及解决方法摘要：文章主要讲诉了少油断路器及电磁式操作机构断路器改造为ZN63（VS1）型户内高压真空断路器时常见的问题并提出解决办法，以供借鉴。

关键词：ZN63（VS1）；断路器；改造ZN63(VS1) high voltage vacuum circuit breakerCommon problemsand solving method oftransformationXu Bing(Fuxin Mining GroupCompany)Abstract：This article mainlytellsless oilcircuit breaker andelectromagneticoperating mechanism of a circuit breakerfor the transformation ofZN63(VS1)commonindoor high voltage vacuumcircuit breakerproblems and puts forward solutions，for reference.Keywords:：ZN63(VS1)；circuit breakers；transformation1前言随着用电量的增加及负荷情况的改变，供电系统的安全、可靠运行变得更加重要，少油断路器等需经常维护检修的设备已经面临逐步淘汰的问题，加上目前使用的直流电源不能满足多个电磁机构开关同时送电操作的问题，对于10KV及以下系统，ZN63（VS1）型户内高压真空断路器走进我们的视野并进入了各单位的改造计划当中。

作为机构一体化的成套断路器，由于新老设备间的差异，在改造过程中会遇到各种问题，本文对其中的常见问题提出解决办法，以供借鉴。

2ZN63（VS1）型户内高压真空断路器介绍ZN63（VS1）型户内高压真空断路器，系三相交流50HZ的电力系统户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

说明本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。

1概述1.1产品的型号及意义（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）1.2产品的主要用途和适用范围、环境条件1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。

产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。

产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。

断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。

1.2.2环境条件：a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;b、海拔高度低于lOOOm；c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；d、地震烈度不超过8度；e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

1.3产品外型图及安装尺寸1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)1.4断路器与柜体推荐配合尺寸1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：1.5技术参数1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1表1注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。

ZN63-12(VS1)真空断路器结构及参数ZN63-12(VS1)真空断路器如图1为当前国内自行研制的较先进的产品，是额定电压为12kV户内断路器，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，产品可配置在中置柜、双层柜、固定柜中使用。

（a）（b）图1 ZN63-12(VS1)真空断路器（a）正面结构图（b）背面结构图1、一般使用条件（1）环境温度不大于+40℃，不低于-1℃（允许在-30℃时贮运）；（2）海拔高度1000 m；（3）空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3 Mpa，在高湿度内温度急降时，可能凝露；（4）地震裂度不超过8度；（5）无火灾、爆炸、污秽不超过2级、没有化学腐蚀及剧烈振动的场所。

2、主要特点（1）紧凑的设计方便配柜，大大减少配电柜的体积；（2）固定式与抽出式两种型式可供选择；（3）灭弧室封装在垂直的绝缘筒内，可防止机械损伤和环境污染；（4）采用弹簧机构与真空灭弧室一体的整体型布局，降低了能耗和噪声；（5）触头开距小，可动部件小，机械寿命长；（6）结构简单，可靠性高，所需维护量少；（7）铜铬材料和纵磁场触头结构使断路器开断能力高，截留值低；（8）真空中触头烧损小，电阻值稳定，开断能力稳定、寿命长；（9）操作机构为弹簧储能式，可以用交流或直流操作，亦可手动操作；（10）固定式加装底盘车即成为手车式，底盘车与操作结构具有机械联锁以防止误操作；（11）储能时间短，可实现自动重合闸或多次自动合闸；（12）可装设过电流脱扣器，具有过流保护功能；（13）内置防跳跃功能；（14）对环境无污染，无爆炸危险。

3、技术性能参数（1）断路器主要技术参数表1 ZN63-12(VS1)真空断路器主要技术参数（2）断路器机械特性参数表2 ZN63-12(VS1)真空断路器主要械特性参数11 动、静触头累积允许磨损厚度mm 34、结构（见图2）（1）VS1真空断路器总体采用操动机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。

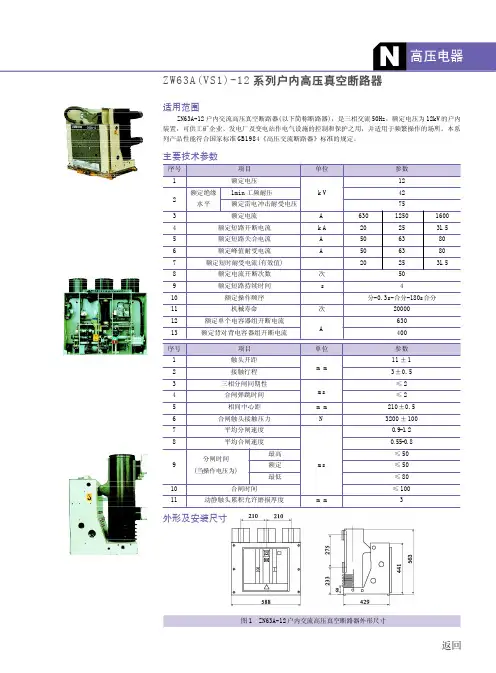

高压电器N 适用范围ZN63A-12户内交流高压真空断路器(以下简称断路器)，是三相交流50Hz，额定电压为12kV 的户内 装置，可供工矿企业、发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

本系 列产品性能符合国家标准GB1984《高压交流断路器》标准的规定。

主要技术参数项目 额定电压 额定电流 额定短路开断电流 额定短路关合电流 额定峰值耐受电流 额定短时耐受电流(有效值) 额定电流开断次数 额定短路持续时间 额定操作顺序 机械寿命 额定单个电容器组开断电流 额定背对背电容器组开断电流 序号 1 2 3 4 5 67 8910111213 单位 k V A k A A A 次 s 次 A 参数 124275 1250 25636325504分-0.3s-合分-180s合分 20000630400 额定绝缘水平1min 工频耐压额定雷电冲击耐受电压项目 触头开距接触行程三相分闸同期性合闸弹跳时间 相间中心距合闸触头接触压力 平均分闸速度 平均合闸速度 合闸时间 动静触头累积允许磨损厚度 序号 1 2 3 4 5 6 7 8 9 1011 单位mmmsm m N m s m m 参数 11±1 3±0.5 ≤2 ≤2210±0.53200±1000.9-1.20.55-0.8≤50≤50≤80≤1003分闸时间 (当操作电压为) 最高 额定 最低 外形及安装尺寸1600 31.5 8080 31.5 630 20505020 ZW63A(VS1)-12 系列户内高压真空断路器图1 ZN63A-12户内交流高压真空断路器外形尺寸返回。

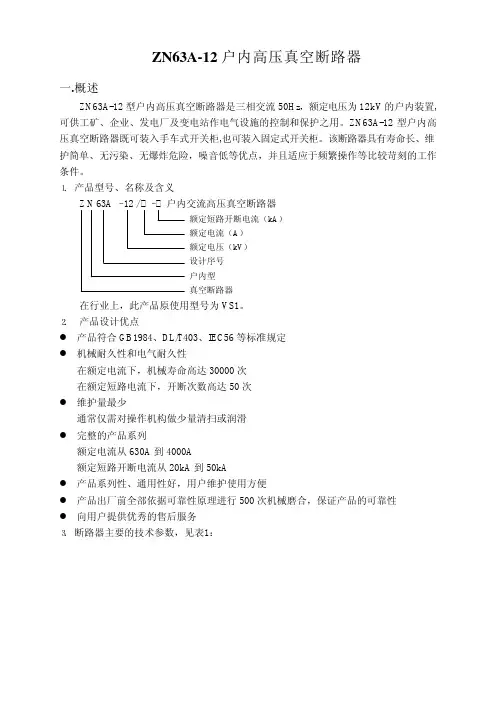

ZN63A-12户内高压真空断路器一.　概述ZN63A-12型户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内装置,可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。

ZN63A-12型户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。

该断路器具有寿命长、维护简单、无污染、无爆炸危险，噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。

１．　产品型号、名称及含义Z N 63A – 12 / · –·户内交流高压真空断路器额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内型真空断路器在行业上，此产品原使用型号为VS1。

２．　产品设计优点l 产品符合GB1984、DL/T403、IEC56等标准规定l 机械耐久性和电气耐久性在额定电流下，机械寿命高达30000次在额定短路电流下，开断次数高达50次l 维护量最少通常仅需对操作机构做少量清扫或润滑l 完整的产品系列额定电流从630A到4000A额定短路开断电流从20kA到50kAl 产品系列性、通用性好，用户维护使用方便l 产品出厂前全部依据可靠性原理进行500次机械磨合，保证产品的可靠性l 向用户提供优秀的售后服务３．　断路器主要的技术参数，见表1：表1序号 名 称单位 数 值1 额定电压 kV12 1min 工频耐受电压 422额定绝缘水平冲击耐受电压kV753 额定电流 A 630 1000 1250 1600 2000 2500 3150 40004 额定短路开断电流 20 25 31.5 40 50 5 额定短路关合电流(峰值) 50 63 80 100 1306 额定动稳定电流(峰值) 50 63 80 100 1307 额定热稳定电流(有效值) kA 20 25 31.5 40 5031.5kA 50 40kA30 8额定短路开断电流开断次数 50kA次 20 9 额定热稳定时间 s 410 额定操作顺序分-0.3s-合分-180s-合分 分-180s-合分-180s-合分31.5kA30000 40kA20000 11机械寿命 50kA次 10000 12 额定单个电容器组开断电流 A 630 13额定背对背电容器组开断电流A400二.　结构及功能特性ZN63A —12真空断路器由以下基本设计结构组成： l 主回路全封闭结构 l 框架整体型布局 l 断路器操作机构１．　主回路的全封闭结构　ＺＮ６３Ａ型真空断路器的主回路采用全封闭结构，主回路部件纵向安装在一个管状绝缘筒内，绝缘筒是由环氧树脂采用APG 工艺浇铸而成，具有良好的耐电弧、抗老化、高强度特性，可防止真空灭弧室受外部因素的损坏，增加了导电回路本体承受动热稳定电流的能力。

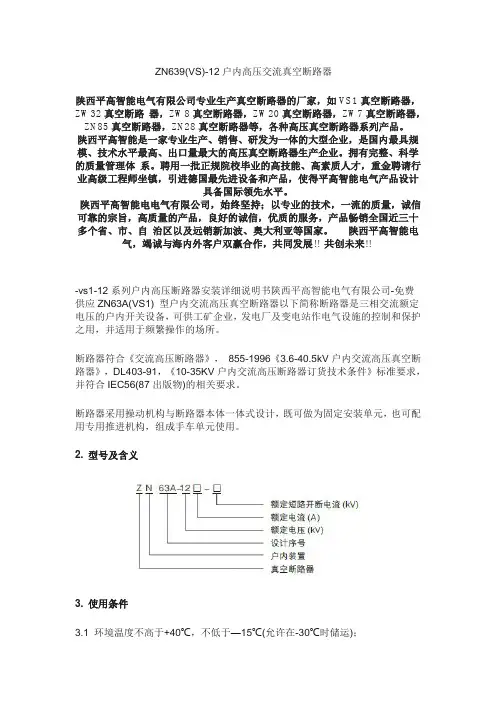

ZN639(VS)-12户内高压交流真空断路器陕西平高智能电气有限公司专业生产真空断路器的厂家，如VS1真空断路器，ZW32真空断路器，ZW8真空断路器，ZW20真空断路器，ZW7真空断路器，ZN85真空断路器，ZN28真空断路器等，各种高压真空断路器系列产品。

陕西平高智能是一家专业生产、销售、研发为一体的大型企业，是国内最具规模、技术水平最高、出口量最大的高压真空断路器生产企业。

拥有完整、科学的质量管理体系。

聘用一批正规院校毕业的高技能、高素质人才，重金聘请行业高级工程师坐镇，引进德国最先进设备和产品，使得平高智能电气产品设计具备国际领先水平。

陕西平高智能电电气有限公司，始终坚持；以专业的技术，一流的质量，诚信可靠的宗旨，高质量的产品，良好的诚信，优质的服务，产品畅销全国近三十多个省、市、自治区以及远销新加波、奥大利亚等国家。

陕西平高智能电气，竭诚与海内外客户双赢合作，共同发展!! 共创未来!!-vs1-12系列户内高压断路器安装详细说明书陕西平高智能电气有限公司-免费供应ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

一、概述:
ZN63-12(VBM7)系列侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz 的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。

ZN63-12(VBM7)系列侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变电站或各种非标供电系统。

二、使用环境条件:
1、周围空气温度：上限+40度，下限-40度；
2、海拔：≤200(hn(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

三、安装尺寸:。

ZN63（VSI）户内高压真空断路器一、概述ZN63(VSI)型户内高压真空断路器是三相交流50Hz，额定电压为12kv的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。

本产品符合标准GBl984《交流高压断路器》、JB3855《3.6～40.5kV户内交流高压真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》和IEC56《交流高压断路器》的有关规定。

ZN63(VSI)型户内高压真空断路器既可装入手车式开关柜，也可装入固定式开关柜。

本断路器具有寿命长、缩护简单、无污染、无爆炸危险、噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。

二、使用球境要求l、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；3、相对湿度：日平均值不大于95％，月平均值不大于90％；4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；5、安装地点应无经常性的剧烈震动；6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；7、安装场所应保持干燥、清洁；8、地震烈度不超过8度。

三、技术数据3.1断路器主要技术参数，见表13．2断路器装配调整后，其机械特性参数应符合表2的规定。

3．3断路器的主回路电阻值见表3。

3．4储能电机采用永磁式单相直流电动机，其技术数据见表43．5分、合闸线圈的技术数据见表53．6过电流脱扣电磁铁：断路器可安装过流脱扣电磁铁3个，由安装于开关柜中的电流互感器供电，过电流脱扣电磁铁额定电流为5A及3A。

四、产品结构及工作原理4．1Z N63(V S l)真空断路器是在充分考虑了进口V K断路器优点的基础上而设计的小型真空断路器。

该断路器体积小、造型美观，在调试过程中具备慢分、慢合性能。

VS1-12型12KV户内高压真空断路器额定工作电压：12KV操作类型：T(弹簧操作机构)额定电流：630A、1250、1600、2000、2500、3150、4000、5000A额定短路开断电流：20KA、25KA、31.5KA、40KA、50KA相见距：150、210、275安装方式：手车式、正装固定式、侧装固定式一、厂家介绍及图片河南长征电气有限公司是长征电器集团改制后,为适应发展需要，设立的专业制造7.2~40.5kV中压电器元件的生产厂。

公司坐落于河南省许昌市尚集产业集聚区，环境优美宜人，交通便利。
