户内高压真空开关
户内高压真空开关
VS1-12户内高压真空开关介绍
VS1-12型户内高压真空断路器，系三相沟通50Hz定额电压为12kV电力体系的户内开关设备，作为电网设备、工矿公司动力设备的维护和操控单元。
适用于在额外作业电流下的再三操作，或屡次开断短路电流的场合。
该断路器选用操动组织与断路器本体一体式计划，既可做为固定设备单元，也可配有专用推动组织，构成手车单元效果。
VS1-12户内高压真空开关运用环境
A周围空气温度：上限+40℃，下限-15℃;
b海行翻开：le;十0m(若需增高海拔，则额外绝缘水平相应跋涉);
c振幅：地震列度不跨过8度;
d空气相对湿度日均匀值不大于95%，月均匀值不大于90%
e无火灾、爆破风险、严峻污染、化学腐蚀及剧烈哆嗦的场合。
1。

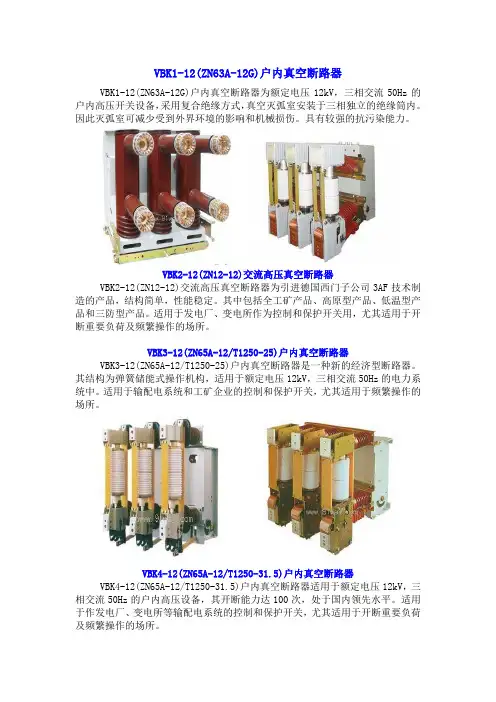

VBK1-12(ZN63A-12G)户内真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备，采用复合绝缘方式，真空灭弧室安装于三相独立的绝缘筒内。
因此灭弧室可减少受到外界环境的影响和机械损伤。
具有较强的抗污染能力。
VBK2-12(ZN12-12)交流高压真空断路器VBK2-12(ZN12-12)交流高压真空断路器为引进德国西门子公司3AF技术制造的产品，结构简单，性能稳定。
其中包括全工矿产品、高原型产品、低温型产品和三防型产品。
适用于发电厂、变电所作为控制和保护开关用，尤其适用于开断重要负荷及频繁操作的场所。
VBK3-12(ZN65A-12/T1250-25)户内真空断路器VBK3-12(ZN65A-12/T1250-25)户内真空断路器是一种新的经济型断路器。
其结构为弹簧储能式操作机构，适用于额定电压12kV，三相交流50Hz的电力系统中。
适用于输配电系统和工矿企业的控制和保护开关，尤其适用于频繁操作的场所。
VBK4-12(ZN65A-12/T1250-31.5)户内真空断路器VBK4-12(ZN65A-12/T1250-31.5)户内真空断路器适用于额定电压12kV，三相交流50Hz的户内高压设备，其开断能力达100次，处于国内领先水平。
适用于作发电厂、变电所等输配电系统的控制和保护开关，尤其适用于开断重要负荷及频繁操作的场所。
VBK5-40.5(ZN12-40.5)户内真空断路器为额定电压40.5kV，三相交流50Hz 的户内高压开关设备是引进西门子公司3AF技术制造的产品。
开断能力强、机械寿命长、技术性能优越，也可用作发电厂、变电所等输配电系统的控制和保护开关，尤其适用于频繁操作的场所。
VBK6-40.5(ZN65A-12/T2000-31.5)户内真空断路器VBK6-40.5(ZN65A-12/T2000-31.5)户内真空断路器为超高寿命真空断路器为额定电压40.5kV，三相交流50Hz的户内高压电器设备。

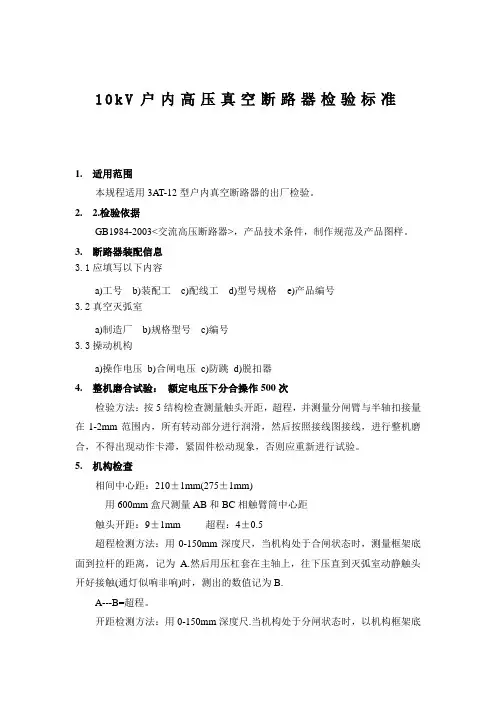

10k V户内高压真空断路器检验标准1.适用范围本规程适用3AT-12型户内真空断路器的出厂检验。
2. 2.检验依据GB1984-2003<交流高压断路器>，产品技术条件，制作规范及产品图样。
3.断路器装配信息3.1应填写以下内容a)工号b)装配工c)配线工d)型号规格e)产品编号3.2真空灭弧室a)制造厂b)规格型号c)编号3.3操动机构a)操作电压b)合闸电压c)防跳d)脱扣器4.整机磨合试验：额定电压下分合操作500次检验方法：按5结构检查测量触头开距，超程，并测量分闸臂与半轴扣接量在1-2mm范围内，所有转动部分进行润滑，然后按照接线图接线，进行整机磨合，不得出现动作卡滞，紧固件松动现象，否则应重新进行试验。
5.机构检查相间中心距：210±1mm(275±1mm)用600mm盒尺测量AB和BC相触臂筒中心距触头开距：9±1mm 超程：4±0.5超程检测方法：用0-150mm深度尺，当机构处于合闸状态时，测量框架底面到拉杆的距离，记为 A.然后用压杠套在主轴上，往下压直到灭弧室动静触头开好接触(通灯似响非响)时，测出的数值记为B.A---B=超程。
开距检测方法：用0-150mm深度尺.当机构处于分闸状态时，以机构框架底面为基准面，测量框架至拉杆断面的距离，记为C，然后用压杠套在主轴上，旋转压杠直到动静触头刚好接触(通灯似响非响)时，数值记为B. B---C=开距开距和超程在整机磨合前后各测量一次，测量结果要满足要求。
6.机械特性检测方法：按机械操作试验设备和机械特性测量仪的接线方法进行，输入电源应在端子上接线，辅助接点固定在框架底部孔处，触点以拉杆下端为基准，解除压力适宜，然后进行电动操作，测试除额定电压分合闸外还有直流80%.交流85%额定电压合闸，直流65%，交流85%额定电压分闸及110%额定电压合闸和120%额定电压分闸，经数次测试，所得数据都在范围内打印。
