第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。
9N ，且为斥力。
3。
电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5。
通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。
4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。
7。
电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9。
衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。
10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。
13。
全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。
14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。
电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为 10W 。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。
电工与电子技术实验报告答案实验一：串联电路和电阻的测量
1. 预热电路，使电路保持不变，等待电路晶体管的温度稳定。
2. 使用万用表测量电路中的电阻值，记录下发现的值。
3. 将一个电阻器串联到电路中，再次使用万用表测量电路中的电阻值，记录下发现的值。
4. 计算出电路中的所测得的电阻值，并根据所用电源的电压计算出电流值（电阻值除以电路中的电流）。
5. 根据所用电源的电压和电阻器测量得到的电阻值，计算出电路中的电流值。
实验二：并联电路的测量
1. 使用万用表测量并联电路中的电阻值，记录下发现的值。
2. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值（电源电压除以并联电路的电阻值）。
3. 将一个电阻器并联到并联电路中，再次使用万用表测量并联电路中的电阻值，记录下发现的值。
4. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值。
实验三：电比例传感器的实验
1. 连接电比例传感器到电路中。
将数字显示屏连接到电路。
2. 调整电路中的电阻器，以及调整电比例传感器来模拟不同的传感器值。
3. 测试数字显示屏是否能够正常显示传感器的数值。
4. 重复步骤2,直至能够稳定地将不同的传感器数值通过数字显
示屏显示出来。
总结：
在实验中，我学会了测量电路中的电阻值，计算电路的电流值，并使用数字显示屏来显示传感器的电值。
通过这些实验，我也深
入了解到了电子技术的一些基本原理。
思考与习题1-1 1-35图中，已知电流I =-5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a)U=-RI=50V b)U=RI=-50V 。
1-2 在1-36图所示电路中，3个元件代表电源或负载。
电压和电流的参考方向如图所示，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。
试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。
图1-36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？a) b)IIa) b) c) d)图1-37 题1-3图解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载；c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。
1-4 图1-38所示电路中，已知A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，若已知电流I=20A，方向如图所示。
(1)标出各段电路两端电压的极性。
(2)求出电压U AB、U CD、U EF、U GH的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
如果每晚用3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，将会使60W的灯泡烧毁。
部分习题参考答案第1章1.1 （1）5ab =U V ；（2）5ab =U V ；（3）2-=I A ；（4）2=I A1.2 （a ）－10W ；（b ）－48W ，30W ；（c ）－50W ，25W1.3 （3）5601-=P W ，5402-=P W ，6003=P W ，3204=P W ，1805=P W1.4 23-=I mA 。
603=U V1.5 50=P W1.6 26ac =U V ，7bd =U V1.7 11ab =U V ，32-=I A ，23=I A ，5.53=R Ω1.8 －18W ，－18W ，4W1.9 0ab =U V ，0=I A1.10 75.8S2=U V1.11 （a ）8.2Ω；（b ）12.5Ω；（c ）2Ω1.12 4=U V1.13 5.2=I A ，7ab =U V1.14 1=I A1.15 1ab =U V1.16 31=I A ，82=I A ，113=I A1.17 11-=I A ，12=I A1.18 21=I A ，22-=I A ，4.03=I A1.19 71=I A ，5.112-=I A ，5.33=I A ，14-=I A1.20 （a ）7OC =U V ，60=R Ω；（b ）100OC =U V ，150=R Ω1.20 （a ）5.1=I A ；（b ）2=I A1.22 4=I A1.23 2=I A1.24 （a ）14OC =U V ，20=R Ω（b ）60OC =U V ，60=R Ω（c ）14OC =U V ，100=R Ω1.25 （a ）4OC =U V ，80=R Ω；（b ）3OC =U V ，340=R Ω电工电子技术基础（第二版） 2 1.26 1=I A1.27 25.0=I A1.28 5.0=I A第2章2.2 （1）)45100sin(210︒+=t i πA ；（2）90°，102A2.4 1366.14j B A +=+，366.2j B A +-=-，︒∠=1.83100AB ，︒∠=1.231/B A2.7 A )34.21314sin(8.1221︒+=+t i i ，A )67.98314sin(8.1221︒+=-t i i 2.8 )4510sin(210006︒+=t u s V2.9 )45sin(707.0︒+=t i A ，)45sin(07.7C ︒-=t u V2.10 )752sin(20︒+=t i A2.11 5A ，1A ，7A2.12 （a ）7.07V ；（b ）7.07V2.13 0.065H2.14 （a ）︒-∠4522Ω；（b ）︒∠452Ω；（c ）︒-∠4522Ω2.15 （1）)4510sin(23︒-=t i A ，)4510sin(203R ︒-=t u V ，)4510sin(403L ︒+=t u V ，)13510sin(203C ︒-=t u V ；（2）6.112=f H ，t i 310sin 22=A ，t u 3R 10sin 220=V ， )9010sin(403L ︒+=t u V ，)9010sin(403C ︒-=t u V 2.16 )4510sin(225.04︒+=t i A ，t i 4R 10sin 25.0=A ，)9010sin(25.04L ︒-=t i A ，)9010sin(5.04C ︒+=t i A2.17 ︒∠=45101I A ，︒∠=902102I A ，︒-∠=45103I A ，︒-∠=1.8100SU V 2.18 ︒∠=4525.01I A ，︒∠=9012I A ，︒-∠=4525.03I A 1.19 880=P W ，660=Q Var ，1100=S VA ，︒∠=9.3644Z2.20 200=r Ω，12.3=L H2.21 （1）2528=P W ，766.040cos =︒；（2）60=C μF2.22 55.0cos =ϕ，6=R Ω，22.9=X Ω2.23 350=R Ω，5=L mH2.24 ︒∠=6.2636.22UV ，150=P W ，50-=Q Var ，158=S VA ，95.0=λ 2.25 100=R Ω，3.57=L mH ，6.17=C μF2.26 120C =X Ω2.27 4010=ωrad/s ，2=I A ，8000L =U V ，160=Q2.28 19=L mH ，05.0=C μF部分习题参考答案 32.30 44P =I A ，44L =I A ，0N =I2.31 18.4L =I A ，18.4YP =I A ，42.2P =∆I A2.32 2.46j 5.61+=Z Ω2.33 8687W ，26061W第3章3.1 4)0(C =+u V ，1)0(1=+i A ，1)0(C =+i A ，0)0(2=+i A3.2 3)0(L =+u V ，3)0(L =+i A ，5.1)0(1=+i A ，5.1)0(2=+i A3.3 6)0(C =+u V ，6)0(L =+u V ，0)0(L =+i A ，0)0(C =+i A ，0)0(=+i A3.4 0)0(C =+u V ，0)0(L =+u V ，3)0(L =+i A ，0)0(C =+i A ，3)0(=+i A3.5 )e 1(2C t u -+=V ，t i --=e 2C A3.6 t i 5L e 1--=A ，t u 5L e 5-=V3.7 )e 1(44000C t u -+=V3.8 t u 2000C e 48--=V3.9 t u 1000C e 20-=V3.10 )e 1(425.0C t u -+=V 3.11 )e 1(4592000C t u --=V ，t i 92000C e 30-=mA ， t i 920001e 5.225.7-+=mA ，)e 1(5.7920002t i --=mA3.12 t u 5.0C e 32-+=V3.13 t i 5.1L e -=A ，t u 5.1L e 5.1--=V 3.14 t i 34L e 82-+=A ，t u 34L e 332--=V 3.15 t i 2L e 35--=A ，t u 2L e 6-=V ，t i 21e 2--=A ，t i 22e 23--= A 3.16 t i 34L e 21--= A第4章4.2 33盏；25.21=I A ，75.132=I A4.3 10=k ，78.0=P W4.4 1.7=k ；51=U V ，71.02=U V ；5.121=I mA ，892=I mA ，63=P mW电工电子技术基础（第二版） 4 4.5 （1）10001=N 匝，1642=N 匝；（2）197.01=I A ，2.12=I A4.6 （1）362=U V ，243=U V ；（2）69.11=I A ，52=I A ，83=I A ；（3）130Ω4.8 230V ，133V ；133V ，133V4.9 10；310；10；3/104.10 （1）77.51N =I A ，3.144N 2=I A ；（2）1000盏；（3）500盏4.11 500匝，7.221=I A ，202=I A4.13 （1）280A ；（2）4.375A第5章5.4 2=p ，转速为0时1=s ，转速为1440 r/min 时04.0=s5.5 3=p5.6 04.0N =s ，22=f Hz5.15 （1）04.0N =s ，6.11N =I A ，5.36N =T N ·m ；（2）2.81=st I A ，2.80max =T N ·m ，2.80=st T N ·m ，43.61=P kW5.18 （1）3.131N =T N ·m ； （2）89.0cos = ；（3）7.106Yst =I A ，9.56Yst =T N ·m ；（4）不能起动第7章7.4 （1）1V ，0.5%；（2）0.5级7.5 5%；2.5%7.6 电流量程为0.5A 时：0.125W/div ，0.25W/div ，0.5W/div ，1W/div ； 电流量程为1A 时：0.25W/div ，0.5W/div ，1W/div ，1W/div ；7.7 41Ω，959Ω7.8 249.975k Ω，2250 k Ω第8章8.1 （a ）0.7V ；（b ）1.5V ；（c ）4.3V8.5 （a ）放大，7V ；（b ）饱和，0.3V ；（c ）截止，5V8.8 （1）50B =I μA ，2C =I mA ，6CE =U V8.9 3CE =U V 时：160B =R k Ω，75B =I μA ，3C =I mA部分习题参考答案 55.1C =I mA 时：320B =R k Ω，5.37B =I μA ，5.7CE =U V8.10 50B =I μA ，4C =I mA ，3.0CE =U V ，三极管饱和8.11 5.2C =R k Ω，200B =R k Ω8.13 （a ）50B =I μA ，2C =I mA ，6CE =U V（b ）33B =I μA ，33.1C =I mA ，8CE =U V8.14 空载时：180u -=A ；接上负载时：90u -=A8.15 （1）16B =I μA ，8.0C =I mA ，2.7CE =U V（3）76.1i =r k Ω，3o =r k Ω（4）5.37u -=A ，24us -=A8.16 （1）12BQ =I μA ，2.1CQ =I mA ，6CEQ =U V（3）3.2i =r k Ω，3o =r k Ω（4）6.6u -=A ，3.6us -=A8.17 （1）25B =I μA ，5.1C =I mA ，5.4CE =U V（3）92i =r k Ω，3o =r k Ω（4）73.0u -=A8.18 （1）25B =I μA ，5.2C =I mA ，7CE =U V（3）85i =r k Ω，13o =r Ω（4）99.0u =A8.19 （1）34B2B1==I I μA ，7.1C2C1==I I mA ，2.5CE2CE1==U U V（3）30u1-=A ，50u2-=A ，1500u =A8.20 （1）20B1=I μA ，1C1=I mA ，4CE1=U V40B2=I μA ，2C2=I mA ，6CE2=U V（3）116u1-=A ，98.0u2=A ，114u -=A8.21 （1）10B1=I μA ，5.0C1=I mA ，5.10CE1=U V20B2=I μA ，1C2=I mA ，8.5CE2=U V（3）95.0u1=A ，153u2-=A ，146u -=A第9章9.1 6~0o -=u V9.2 12~6o =u V9.3 50μA9.4 （1）o x 5.0Ru R =；（2）10=R k Ω 9.5 Ru i i o =电工电子技术基础（第二版） 6 9.6 Ru i i o =9.7 R U i =o 9.8 i F3F2F1F2F11o 1u R R R R R R u ⎪⎪⎭⎫ ⎝⎛++-= 9.9 )(i2i1o u u u +-= 9.10 )(2i1i2o u u u -=9.11 i o 30u u = 9.12 i 12o 1u R R u ⎪⎪⎭⎫ ⎝⎛+= 9.13 )(4i2i1o u u u +-=9.14 )(5.0i2i1o u u u +=9.15 )(4i1i2o u u u -=9.16 i3i2i1o 436u u u u -+=9.18 1=t s 时6o =u V ，2=t s 时12o =u V ，3=t s 时12o =u V9.19 2500=A ，01.0=F9.20 100f =A ，%1.0d ff =A A 9.26 16=f kHz ，40F ≥R k Ω第10章10.2 562=U V ，1782=I mA ；80D =I mA ，79RM =U V10.3 （1）13.75mA ；（2）19.44mA ；（3）244V10.4 （1）9V ，90mA ；（2）4.5V ，45mA ；（3）短路；（4）12V 10.6 （1）24V ；（2）20V10.9 二极管：75D =I mA ，3.35RM =U V ；电容：250=C μF ，耐压大于35.3V 10.11 （1）9.4omin =U V ，3.21omax =U V ；（2）P 21R R R == 10.12 （2）5.15=k ，250D =I mA ，20RM =U V ，100021==C C μF第11章11.1 100000011011，81B部分习题参考答案 711.2 5，25711.3 16102)37()55()110111(==，16102)D 4()77()1001101(== 11.4 111001101100，0011 0110 1001 001011.5 2345，92911.7 （1）011、101、110、111；（2）011、100、101；（3）001、010、100、111；（4）000、001、010、100 11.9 （1）C A AB F +=；（2）1=F ；（3）D AC CD A BC AB F +++=；（4）D B A F +=；（5）B F =；（6）B A F =；（7）0=F ；（8）B A F += 11.10 （1）ABC F =1，C B A F ++=211.11 （a ）AB F =；（b ）B A F += 11.12 AB F =1，B A F +=2，B A F ⊕=3，AB F =4，B A F +=5，B A F ⊕=6 11.13 C AB F +=1，B AC F +=2，C B B A F ⊕⊕⊕=3，CA BC AB F ++=4 11.14 （a ）BC C A AB F ++=；（b ）D BC D C C B A AB +++ 11.15 （a ）C A B A AB F ++=；（b ）BCD B A F +=11.16 （a ）B A AB F +=；（b ）D C B A F ⊕+⊕=11.17 （a ）D C B A F ⊕⊕⊕=；（b ）C B A F ⊕⊕=1，CA BC AB F ++=2 11.18 （a ）D C B A F ⊕⊕⊕=（b ）33B F =，232B B F ⊕=，121B B F ⊕=，010B B F ⊕= （c ）M B F ⊕=22，M B F ⊕=11，M B F ⊕=00 11.19 C B C A F +=1，ABC C B A C B A B A F +++=2，CA BC AB F ++=3 A C BC B A F ++=411.20（1）BCD ACD ABD ABC Y +++=（2）D C B A Y ⊕⊕⊕=（3）D C B A Y ⊕⊕⊕=（4）ABCD D C B A Y +=11.21 （1）0B Y =（2）0123012301230123B B B B B B B B B B B B B B B B Y +++=（3）02123B B B B B Y ++= （4）02123B B B B B Y ++= 11.22 D C B A Y ⊕⊕⊕=11.23 红灯AB Y =1，黄灯AC Y =2，白灯B A Y =311.24 红灯A C C B B A Y 1++=，黄灯C AB C B A BC A C B A Y +++= 2， 绿灯ABC Y =3 11.25 ACD ABC ABD BCD D C B D C A D B A C B A X +++++++= CD BD BC AD AC AB Y +++++=电工电子技术基础（第二版） 8 第12章12.12 2位二进制同步可逆计数器12.13 五进制同步计数器12.14 六进制异步计数器12.17 （a ）8421码8进制计数器；（b ）5421码6进制计数器；（c ）8421码7进制计数器12.18 （a ）10进制计数器；（b ）11进制计数器 12.19 （a ）50进制计数器；（b ）137进制计数器 12.20 （1）2Q CR =，02Q Q LD =；（2）045Q Q Q CR =，145Q Q Q LD =；（3）0156Q Q Q Q CR =，256Q Q Q LD =；（4）367Q Q Q CR =，01267Q Q Q Q Q LD = 12.21 （1）030B 0A Q Q R R ==；（2）02450B 0A Q Q Q Q R R ==；（3）460B 0A Q Q R R ==；（4）34560B 0A Q Q Q Q R R ==12.24 11s12.26 0.05V12.27 －4.5625V12.28 －4.98V ，－3.75V ，－0.0195V12.29 －3.75V。
第1章 习题答案1.解：（1）各电流的实际方向和各电压的实际极性见图__2U U 4U 5图1 题1图（2）判断哪些元件是电源，哪些元件是负载？0560111<-==I U P ，发出功率，电源； 0540222<-==I U P ，发出功率，电源；0600333>==I U P ，吸收功率，负载；0320444>==I U P ，吸收功率，负载；0180555>==I U P ，吸收功率，负载；（3）054321=++++=P P P PP P电源发出功率和负载吸收功率相加为0，功率平衡。
2.解：图2所示电路的各理想电流源的端电压、功率及各电阻上消耗的功率计算如下：I I 22AR 210Ω图2 题2图A 1123=-=I I I -20V R -I U 131== V R I R I U 4022132-=--= W UI P R 2031==W UI P R 4022==W I U P E 20111=-=，WI U P E 80222-==3．解：如图3所示的电路中，V 5===421U U U ，U 3和U CA 求解如下图3 题3图V U U U U 152143=++= VU U U CA 1012-=--=4．解：如图4所示的电路中，Ω=51R 、Ω152=R 、V 100=S U 、、A 5=1I 2A =2I 。
图4 题4图U S 在回路中产生的电流为I 2=U/R 2=2A ，所以，流过R 1上的电流为I=I 1+2=7A ，I 3=I 1-I 2=5A-2A=3A ， 故R 3上电流为2A ，R 3上的电压为U 3=100V-2×15V-7×5V=35V 所以 5.17235333===I U R Ω5．解：电路如图5所示，R 1~R 6均为1Ω，2V =3V,=S2S1U U ，以d 点和e 点为零电位参考点时c b a V V V 、、求解如下U U S2图5 题5图电路分两个回路，先求U S1所在回路电流：A R R R U I S 132111=++=U S2所在回路电流A R R U I S 16522=+=两回路只有R4相连，故0=ab I 1）以d 点为参考点：VVa R I U V V R I U V V U U V cd C bd b bd ab a 0112152=+-======+=2)同理，以e 点为参考点可得Va=2V V b =2V Vc=1V6．解：一个220V/40W 的灯泡，接110V 上得功率为W R U P 102== 灯暗。

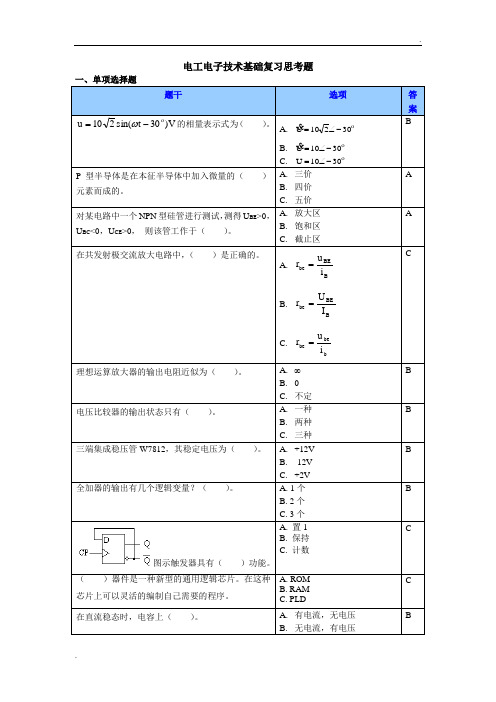

电工电子技术基础复习思考题题干选项答案 V )30t sin(210u 的相量表示式为（ ）。
A. 30210UB.3010UC. 3010UBP 型半导体是在本征半导体中加入微量的（ ）元素而成的。
A. 三价B. 四价C.五价A对某电路中一个NPN 型硅管进行测试，测得U BE >0，U BC <0，U CE >0， 则该管工作于（ ）。
A. 放大区B. 饱和区C. 截止区 A在共发射极交流放大电路中，（ ）是正确的。
A. BBE be i urB. B BEbe I U rC. bbebe i u rC理想运算放大器的输出电阻近似为（ ）。
A.B. 0C. 不定 B电压比较器的输出状态只有（ ）。
A. 一种B. 两种C. 三种 B三端集成稳压管W7812，其稳定电压为（ ）。
A. +12V B. -12V C. +2V B全加器的输出有几个逻辑变量？（ ）。
A. 1个 B. 2个 C. 3个 B图示触发器具有（ ）功能。
A. 置1B. 保持C. 计数 C（ ）器件是一种新型的通用逻辑芯片。
在这种芯片上可以灵活的编制自己需要的程序。
A. ROM B. RAM C. PLDC在直流稳态时，电容上（ ）。
A. 有电流，无电压B. 无电流，有电压B下列器件中属于组合逻辑电路的是（）。
A. 计数器B. 编码器C. 寄存器B逻辑电路如下图所示，当A=“0”，B=“1”时，C脉冲来到后D触发器（）。
A. 置“1”B. 保持原状态C. 具有计数功能C 图中，（）。
A.只是理想电压源为电源B.只是理想电流源为电源C.理想电压源和理想电流源均为电源B在R、L、C串联的交流电路中，已知R=3 ，X L=8 ，X C=4 ，则电路的功率因数cos 等于（）。
A.0.8B.0.6C.43B图示电路中，已知U I=10V，U O=5V，I Z=10mA，R L=500 ，则限流电阻R应为（）。
第2章习题参考答案2.1 在题2.1图电路中，1234300R R R R ====Ω，5600R =Ω，试求开关s 断开和闭合时a 和b 之间的等效电阻题2.1图 题2.2图解： 开关S 断开，R 1与R 3串联，R 2与R 4并联，最后它们同R 5并联， 5132411111111600600600200ab R R R R R R =++=++=++，200ab R =Ω 开关S 闭合，R 1与R 2并联，R 3与R 4并联，它们再串联后与R 5并联，20013001600115015016001////11143215=+=++=++=R R R R R R ab Ω=200ab R2.2 在题2.2图电路中，12343,6,12,24R R R R =Ω=Ω=Ω=Ω，试计算等效电阻ab R 。
解： 由于R 1R 4=R 2R 3，所以电桥平衡，R 5支路断开Ω==+=+++=2.7365361911114321ab ab R R R R R R2.3 在题2.3图电路中，计算无源二端电阻网络ab 的等效电阻。
ab题2.3图 题2.4图解：[]Ω=+=+=++=53212//4212//26//32ab R2.4 用等效变换的方法计算题2.4图所示电路中的电流I 、1I 、2I 和电压U 。
解：24K Ω电阻与8K Ω电阻为并联关系，等效电阻1R 为mAU I mA U I VI R U mA I R 5.18/128/,5.024/1224/12,2)612/(366)824/()824(8//242111=========+=KΩ=+⨯==所以 2.5 试计算题2.5图所示电路中5Ω电阻上的电流I ，以及10V 电压源的电流1I 。
题2.5图 题2.6图解：(1)先用等效的方法求I所以原电路中电源部分可等效化简为：3065I A== (2)再回到原电路中求I ：由KCL 得：651==+I I 所以A I 1561=-=2.6 试化简题2.6图所示的有源二端网络。
第一章在图1-18中，五个元件代表电源或负载。
电压和电流的参考方向如图所标，现通过实验测得 I 1 =－4A I 2 =6A I 3 =10A U 1 =140V U 2 =－90V U 3= 60V U 4=－80V U 5=30V ，（1）试标出各电流的实际方向和各电压的实际极性（可另画一图）； （2）判断哪些元件是电源、哪些元件是负载（3）计算各元件的功率，电源发出的功率和负载消耗的功率是否平衡U 2U 1U 2U 1题1-18图 题1．1改画图解：（1）将原电路图根据实测的电压、电流值重新标出各电流的实际方向和电压的实际极性如改画图所示：（2）根据电源和负载的定义及电路图可知： 元件3、4、5是电源，元件1、2是负载。
（3）电源发出的功率554433I U I U I U P s ++=W 11006304801060=⨯+⨯+⨯= 负载消耗的功率 2211I U I U P R +=W 11006904140=⨯+⨯= R s P P =，电路的功率守恒。
1．2 在图1-19中，已知 I 1 = -3mA ，I 2 = 1mA 。
试确定电路元件3中的电流I 3和其二端电压U 3,并说明它是电源还是负载，并验证整个电路的功率是否平衡。
解 对A 点写KCL 有： mA I I I 213213-=+-=+=对第一个回路写KVL 有： 301031=+U IU 1U 22题1．2图即： V I U 60)3(1030103013=-⨯-=-= 根据计算结果可知，元件3是电源。
这样，V 80的电源的元件3是电路中的电源，其余元件为负载。
电源提供的功率： W I U I U P s 2002601803322=⨯+⨯=+=负载消耗的功率： W I I I U P 200120310330201022222111=⨯+⨯+⨯=++= 这说明电路的功率平衡。
1．3 一只110V 8W 的指示灯，现要接在380V 的电源上，问要串联多大阻值的电阻该电阻应选用多大功率的电阻解 根据题意，电阻上的电压为V 270，则此时电路中的电流也就是灯泡中的电流，即： A U P i 07.01108≈==电阻消耗的功率为： W P R 2007.0270≈⨯= 电阻的阻值为： Ω≈==k i U R R 7.307.02701．4 如图1-20所示， 试求电路中每个元件的功率，并分析电路的功率是否守衡，说明哪个电源发出功率，哪个电源吸收功率。
电工电子技术基础复习思考题、单项选择题逻辑电路如下图所示，当A= “0；' B= “ 1时，C脉冲来到后D触发器（）。
F列器件中属于组合逻辑电路的是（）。
A.计数器B. 编码器C. 寄存器A. 置“1”B. 保持原状态C. 具有计数功能10V ①1A to20A. 只是理想电压源为电源B. 只是理想电流源为电源C. 理想电压源和理想电流源均为电源图中，（）。
在R、L、C串联的交流电路中，已知R=3 ,X L=8Xc=4 ，则电路的功率因数cos等于（）。
图示电路中，已知U I=10V；U O=5V；Iz=10mA ；R L=500，则限流电阻R应为（）。
U BE E图示电路中，若将R B减小，则集电极电流lc（差动放大电路的作用是（）信号。
A. 0.8B. 0.63C. —4A. 1000B. 500C. 250A. 增大B. 减小C. 不变）A. 放大共模信号B. 放大差模信号C. 抑制共模信号，放大差模信号+U OD 2图示全波整流电路中， u 20...2 sin t V ，则整流 输出电压U O 的平均值为（ 与Y A B 相等的逻辑表达式为（Q2在电路的暂态过程中，电路的时间常数 值愈大，则电路的暂态过程就越（各相负载中电流均为 0 各相负载中电流不变 各相负载上电压将重新分 配，或高于额定电压或低于 额定电压。
在放大电路中，若测得某晶体管三个极的电位分别为6V 、1.2V 、1V ，则该管为（单管共发射极放大电路中的反馈元件是（A. 基极电阻R BB. 发射极电阻R EC. 集电极电阻R C D i+ uU O 丄 + - -_、+R L uA. B. C. 9V 18V 20VA. Y A BB. Y A BC. Y A B数字电路包括（）两大类电路。
A. 模拟电路和集成电路 组合逻辑电路和模拟电路组合电路和时序电路 分析如图所示计数器的波形图，可知它是一个 （ ）°A. B. C. 三进制计数器 五进制计数器 六进制计数器"LTA. 愈快B. 愈慢C. 无影响A. B. C. A. NPN 型硅管B. PNP 型锗管在图示的三相四线制照明电路中，各相负载电阻不 等。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电子技术基础实验答案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
