《电工与电子技术》习题册习题解答习题与解答电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）A.220WB.0WC.－220WD.不能确定某2.直流电路如题2图所示，电流I应等于（A）A.7AB.4AC.3AD.1A某3.如题3图，Vi＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V某4.直流电路如题4图所示，Uab＝(C)A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定某7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）A.I增加B.U下降C.I1减少D.I不变某8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）A.增大B.减小C.不变D.不定题8图2某9．一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（A）A.250WB.500WC.1000WD.2000W10．题10图示电路中，A、B端电压U＝（A）A.－2VB.－1VC.2V题10图D.3V11．题11图中电流I为（C）A.1AB.2AC.-1AD.-2A题11图某12．直流电路如题12图所示，Uab等于（C）A．－2VB．－1VC．1VD．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为(B)。

A.E0=1V,R0=2ΩB.E0=2V,R0=1ΩC.E0=2V,R0=0.5ΩD.E0=1V,R0=1Ω题13图14．将题14图电路化简为一个电压源US和电阻RS串联的最简等效电路，其中US和RS分别为（D）=2V，RS=1Ω=1V，RS=2Ω=2V，RS=0.5Ω=1V，RS=0.5Ω题15图15．在题15图示电路中，已知：E=9V，Ik=6mA，当电压源E单独作用时，通过RL的电流是1mA，那么当电压源E和电流源Ik共同作用时，通过电阻RL的3电流IL是(A)。

思考与习题1-1 1—35图中,已知电流I =—5A ，R =10Ω。

试求电压U ，并标出电压的实际方向。

图1-35 题1-1图解：a ）U=-RI=50V b ）U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示，通过实验测量得知:I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。

（2）计算各元件的功率，判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=—U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。

(3)Ｐ发出＝Ｐ吸收，功率平衡。

1-3 图1-37中，方框代表电源或负载。

已知U =220V ，I = -1A,试问哪些方框是电源，哪些是负载？图1-37 题1-3图解:a)P=UI =-220W ，为电源；b)P=—UI=220W,为负载;c)P=—UI=220W ，为负载；d ）P=UI =—220W ，为电源。

1—4 图1—38所示电路中，已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ，若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。

（2）求出电压U AB 、U CD 、U EF 、U GH 的值。

(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗?解：(2） U AB =—75V,U CD =50V,U EF =17。

5V ，U GH =7.5V（3） U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。

《电工电子技术基础》教材课后习题与答案学习情境一课后习题及答案1．低压电器是指工作电压在交流1200V或直流_1500_V以下的各种电器。

2．热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起过载保护作用。

3．接触器用于远距离频繁地接通或断开交直流及大容量控制电路的一种自动开关电器。

45.电流对人体的伤害形式为电击和电伤。

绝大部分的触电事故是由电击_引起的。

6. 交流接触器发热主要是指（ C ）。

A、线圈B、铁心C、触头D、短路环7.选用交流接触器应全面考虑( A )的要求。

A、额定电流、额定电压、吸引线圈电压、辅助接点数量B、额定电流、额定电压、吸引线圈电压C、额定电流、额定电压、辅助接点数量D、额定电压、吸引线圈电压、辅助接点数量8. 我国标准规定：工频安全电压有效值的限值为( B )V。

A、 220B、 50C、 36D、 69. 所有断路器都具有（C ）。

A、过载保护和漏电保护B、短路保护和限位保护C、过载保护和短路保护D、失压保护和断相保护10. 热继电器用作电动机的过载保护，适用于（ D ）。

A、重载间断工作的电动机B、频繁起动与停止的电动机C、连续工作的电动机D、任何工作制的电动机《电工电子技术基础》教材课后习题与答案学习情境二课后习题与答案1．用指针万用表测量( BC )时，表笔接线的极性必须正确。

[多选题]A、直流电阻B、直流电压C、直流电流D、交流电流2.在使用钳形电流表测量检测电流时：（ACD ）。

[多选题]A、只能让被测导线(电线)穿过钳口B、需要将电路切断停机后才能进行测量C、可以在不切断电路的情况下来测量电流D、钳形表一般准确度不高E、只能让被测导线(电线)压在钳口上3. 电流互感器和电压互感器与电能表配合使用时其正确极性应是（B）。

[单选题]A、加极性B、减极性C、加极性或减极性均可4. 感应式电能表的驱动力矩是电压和电流元件产生的，电压元件的功率消耗要比电流元件（B）。

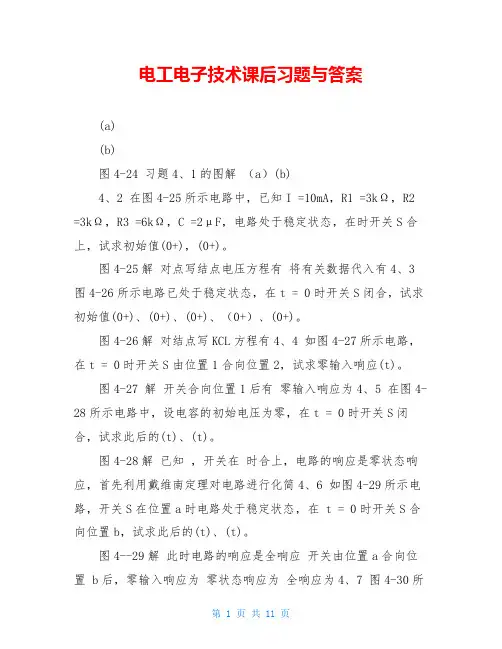

电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解（a）(b)4、2 在图4-25所示电路中，已知I =10mA，R1 =3kΩ，R2 =3kΩ，R3 =6kΩ，C =2μF，电路处于稳定状态，在时开关S合上，试求初始值(0+)，(0+)。

图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态，在t = 0时开关S闭合，试求初始值(0+)、(0+)、(0+)、（0+）、(0+)。

图4-26解对结点写KCL方程有4、4 如图4-27所示电路，在t = 0时开关S由位置1合向位置2，试求零输入响应(t)。

图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中，设电容的初始电压为零，在t = 0时开关S闭合，试求此后的(t)、(t)。

图4-28解已知，开关在时合上，电路的响应是零状态响应，首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路，开关S在位置a时电路处于稳定状态，在 t = 0时开关S合向位置b，试求此后的(t)、(t)。

图4--29解此时电路的响应是全响应开关由位置a合向位置 b后，零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态，在t = 0时打开开关S，求(t)和t =2ms时电容储存的能量。

图4--30解零输入响应零状态响应全响应当时，4、8 电路如图4-31所示，设电感的初始储能为零，在t = 0时开关S闭合，试求此后的(t)、(t)。

解已知，开关合上后，利用戴维南定理对电路进行化简有图4-31已知，开关合上后，利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。

为防止断电时出现过电压，与其并联一放电电阻，已知V,，线圈电感H，,试求开关S断开时(t)和线圈两端的电压(t)、。

设S断开前电路已处于稳定状态。

解4、10 电路如图4-33所示，在t = 0时开关S合上，试求零输入响应电流(t)。

习题3（电工部分）3-1 有日光灯120只，每只功率W 40=NP ，额定电压V 220=NU。

若接在电压为V 220V/380的三相四线制电源上，问日光灯应如何连接？当全部灯都点亮时，其线电流与相电流是多少？解：由于日光灯的额定电压与电源的相电压相同，故应将日光灯平均分成三份，每份接在相线与零线之间以星形形式接在三相电源上当全部灯点亮时，每只灯的电阻为4022022==P U R W=1210每相负载为401210===C B A R R R W=25.30由于负载为星形联结，线电流与相电流相等，故A27.725.30220====A Pp l R U I I 3-2 三相对称负载的额定电压V 380=NU，每相负载的复数阻抗W +=87.26j 87.26Z ，三相四线制电源，其相电压V )30sin(2220°-=t u A w 。

①此三相负载应如何接入三相电源中？②计算负载的相电流和线电流；③画出相量图。

解：①根据负载的额定电压可知，三相负载应以三角形的形式接入三相电源。

如题3－2图所示。

②三相电源的线电压为V38032203=´==P l U U 负载为三角形联结时，其相电压等于电源的线电压，故负载的相电流为40盏40盏40盏AB C N题3-1图2287.2687.26380+==ZUI lP A 10= 线电流为A 32.171033=´==P l I I ③ 电压与电流的相量图如题3-2图（a ）3-3 三相交流电路如题3-3图所示。

电源线电压V )30sin(2380°+=t u AB w ，三相负载W =10A Z ，W -=8j 6B Z ，W +=5j 66.8C Z ，计算线电流A I、B I 、C I 、中线电流N I 及三相负载的有功功率，并画出相量图。

解：线电压AB u 的相量为V 30380°Ð=AB U，则相电压A u 的相量为 V 022030303380°Ð=°-°Ð=A U根据对称性可得其它两相电压为V 120220°-Ð=B UV 120220°Ð=C U 则所求的电流为A 022100220°Ð=°Ð==A A A Z U IA UAB I A IAB UBC ICA IB IC I题3-2图(a）AB UBC UCA U ABCZZZ题3-2图B IA IC IAB IBC I CA IA 87.662213.53101202208j 6120220°-Ð=°-а-Ð=-°-Ð==B B BZ U IA902230101202205j 66.8120220°Ð=°Ð°=+°Ð==CC CZ U I°Ð+°-Ð+°Ð=++=902287.6622022C B A N I I I IA 31.369.3077.1j 64.3022j 23.20j 64.822°Ð=+=+-+= C C CB B B A A A I U I U I U P j j j c o s c o s c o s ++=°´´+°-´+°´=30cos 22220)13.53cos(222200cos 22220 KW 94.11=或 66.8226221022222222´+´+´=++=C CB BA AR I R I R I P KW 94.11=3-4 三相交流电路如题3-4图所示，电源线电压V 380=l U 。

第1章 直流电路 习题答案一、填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流R UI S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

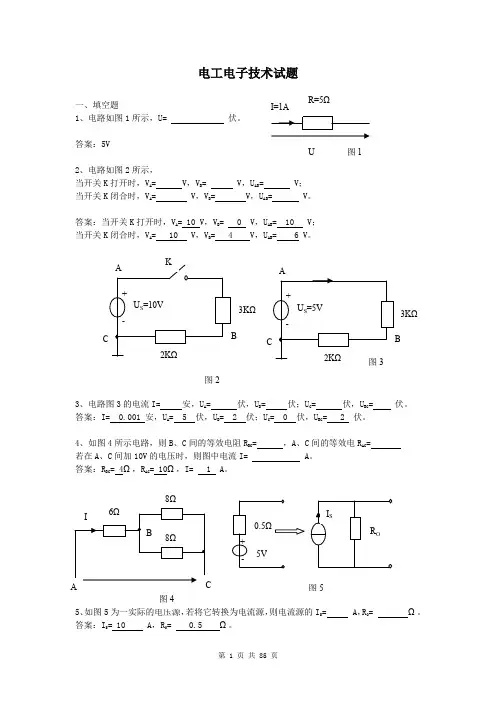

电工电子技术试题一、填空题 1、电路如图1所示，U= 伏。

答案：5V2、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。

答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。

3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。

答案：I= 0.001 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。

4、如图4所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。

答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。

则电流源的I S = A ，R 0= Ω。

答案：I S = 10 A ，R 0= 0.5 Ω。

6、如图6所示图中，若U=10V ，I=2A ，则元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。

答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。

7、如图7答案：I 38、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

9、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为V 。

答案：额定电流为0.707 A ，额定电压为20 V 。

10、在如图8所示的电路中，已知I 1=1A ，I 2=3A ，I 5= 4.5A ，则I 3= A ，I 4= A ，则I 6= A 。

思考与习题1-1 1-35图中，已知电流I =-5A ，R =10Ω。

试求电压U ，并标出电压的实际方向。

图1-35 题1-1图解：a)U=-RI=50V b)U=RI=-50V 。

1-2 在1-36图所示电路中，3个元件代表电源或负载。

电压和电流的参考方向如图所示，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。

试求(1)各电流的实际方向和各电压的实际极性。

(2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。

图1-36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。

(3)Ｐ发出＝Ｐ吸收，功率平衡。

1-3 图1-37中，方框代表电源或负载。

已知U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？图1-37 题1-3图a) b)IIa) b) c) d)解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载；c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。

1-4 图1-38所示电路中，已知A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，若已知电流I=20A，方向如图所示。

(1)标出各段电路两端电压的极性。

(2)求出电压U AB、U CD、U EF、U GH的值。

(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。

如果每晚用3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，将会使60W的灯泡烧毁。

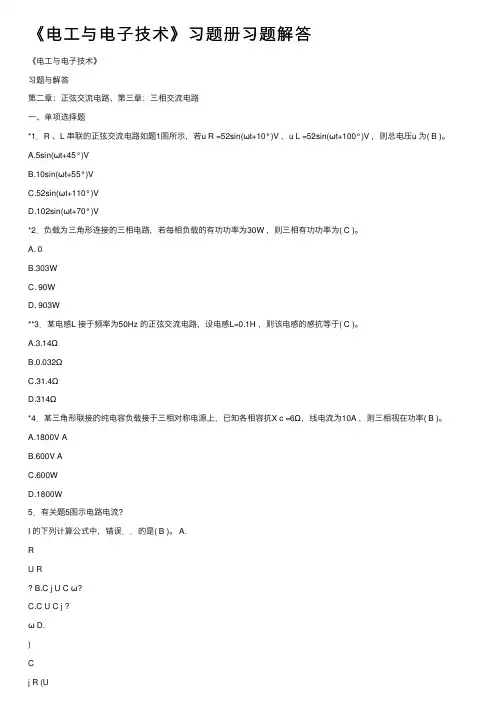

《电⼯与电⼦技术》习题册习题解答《电⼯与电⼦技术》习题与解答第⼆章：正弦交流电路、第三章：三相交流电路⼀、单项选择题*1．R 、L 串联的正弦交流电路如题1图所⽰，若u R =52sin(ωt+10°)V ，u L =52sin(ωt+100°)V ，则总电压u 为( B )。

A.5sin(ωt+45°)VB.10sin(ωt+55°)VC.52sin(ωt+110°)VD.102sin(ωt+70°)V*2．负载为三⾓形连接的三相电路，若每相负载的有功功率为30W ，则三相有功功率为( C )。

A. 0B.303WC. 90WD. 903W**3．某电感L 接于频率为50Hz 的正弦交流电路，设电感L=0.1H ，则该电感的感抗等于( C )。

A.3.14ΩB.0.032ΩC.31.4ΩD.314Ω*4．某三⾓形联接的纯电容负载接于三相对称电源上，已知各相容抗X c =6Ω，线电流为10A ，则三相视在功率( B )。

A.1800V AB.600V AC.600WD.1800W5．有关题5图⽰电路电流?I 的下列计算公式中，错误．．的是( B )。

A.RU RB.C j U C ω?C.C U C j ?ω D.)Cj R (Uω1+?6．三相对称负载星形接法，若电源线电压为380V ，线电流为10A ，每相负载的功率因数为0.5，则该电路总的有功功率为( C )。

A.1900WB.2687WC.3291WD.5700W *7．纯电感元件的正弦交流电路如题7图⽰，已知电源的⾓频率为ω，其U &与I &的正确关系是( B )。

A.L I j Uω-=&& B.L I j Uω=&& C.L 1Ij U ω-=&& D.L1I j U ω=&& 8．题8图⽰电路中，u=)180t sin(U m ?+ω，i=t sin I m ω则此电路元件是( B )。

第1章 电路的基本概念和基本分析方法求图所示各电路中的电压。

答案：（a ）U=6V;(b)U=8V;(C)U=-8V求图所示各电路中的电流。

答案：(a)I=3A;(b)I=-2.5A(c)I=-2A如图所示，当取c 点为参考点时（0c =V ），V 15a =V ，V 8b =V ，V 5d -=V 。

求：（1）?ad =U ，?db =U ； （2）若改取b 为参考点，a V 、c V 、d V 各变为多少伏此时ad U 、db U 又是多少伏答案：(1)C 点为参考点时：Uad=20V,Udb=-13V;(2)b 点为参考点时:Va=7V,Vc=-8V,Vd=-13V,Uad=20V,Udb=-13V如图所示，试比较a 、c 两点电位的高低。

（1）b 、c 两点用导线连接； （2）b 、d 两点接地；答案：(1) a 点比c 点电位高5V ； （2）a 点比c 点电位低3V ； （3）无法确定如图所示，计算各元件的功率，并说明各元件是吸收还是发出功率。

答案：（a ）P=15W,发出功率；（b ）P=8W ，发出功率；（c ）P=32W,吸收功率如图所示，计算各段电路的功率，并说明各段电路是吸收还是发出功率。

答案：（a ）P=2W,吸收功率; （b ）P=280W ，吸收功率；（c ）P=120W,发出功率； （d ）P=80W,发出功率；有一个电阻为20Ω的电炉，接在220V 的电源上，连续使用4小时后，问它消耗了几度电W=度有一2k Ω的电阻器，允许通过的最大电流为50mA ，求电阻器两端允许加的最大电压，此时消耗的功率为多少答案：U=100V ；P=5W如图所示，已知1R 消耗的功率40W ，求2R 两端的电压及消耗的功率。

答案：U2=30V ；P=60W如图所示，已知开关S 断开时，V 10ab =U ，开关S 闭合时，V 9ab =U ，求内阻S R 。

答案：Rs=Ω如图所示，求各支路电流。

2、图示电路中，已知：U S =10 V， IS = 4 A，则 A 点的电位 VA 是A、-0.8VB、0.8VC、8.8VD、 -8.8V很遗憾你答错了！正确答案为：A2、图示电路，三个电阻消耗的功率为（）A、 15WB、 9WC、 12WD、无法计算恭喜你答对了！正确答案为：B如将两只额定值为220V/100W的白炽灯串联接在200V的电源上，每只灯消耗的功率为（）。

设灯电阻未变。

A、 100WB、 50WC、 25WD、 75W很遗憾你答错了！正确答案为：C4、图示电路中，a、b两端电压为（）A、 40VB、 -40VC、 25VD、 -25V恭喜你答对了！正确答案为：B5、在图中，负载增加是指（）A、负载电阻R增大B、负载电流I增大C、电源端电压U增高D、电源内阻R0增加恭喜你答对了！正确答案为：B6、图示电路，B点电压为（）A、 0VB、 1VC、 -1VD、 4V恭喜你答对了！正确答案为：B7、图示电路中，A点电位VA为A、 2VB、 4VC、 -2VD、 -4V很遗憾你答错了！正确答案为：C8、图中，电源开路电压U0为230V，电源短路电流Is为1150A.当负载电流I为50A时，负载电阻R为（）A、 4.6ΩB、 0.2ΩC、 4.4ΩD、0.4Ω很遗憾你答错了！正确答案为：C9、用一只额定值为110V/40W的白炽灯串联后接在200V的电源上，当开关闭合时（）A、能正常工作B、 100W的灯丝烧毁C、 40W的灯丝烧毁D、全部烧毁很遗憾你答错了！正确答案为：C10、已知图 1 中的 US1 = 4 V，IS1 = 2 A。

用图 2 所示的理想电压源代替图 1 所示的电路，该等效电压源的参数 US 为A、-4VB、4VC、-2VD、恭喜你答对了！正确答案为：B 2V11、图示电路，a、b两端电压为（）A、 0VB、 2VC、 -2VD、 4V很遗憾你答错了！正确答案为：C12、图中，电压电流关系式为A、 U=E-RIB、 U=E+RIC、 U=-E+RID、 U=-E-RI恭喜你答对了！正确答案为：B13、4. 某电阻元件的电阻值R ＝1 kΩ，额定功率P N＝2.5 W。

习题9 (电子部分)9-1 晶体管放大电路如题9・1图(a)所示。

已知Ux = 12V 、Rc = 3KC 、R B = 240KC. 晶体管电流放大系数0 = 40。

①试用直流通路估算各静态值/B 、/c 、UCE ；②在题9・1图(b)所示的输出特性曲线上，用图解法作出放大电路的静态工作点；③在静态时(i (l = 0)Ci.C2 上的电压各为多少？题9-1图解：O)将电容开路，可画出宜流通路如题9Y 图a (1)所示。

I B =U CC /R B =50U A(2)作直流负载线U C E =U CC -I C R C ：(b)输出特性£•(1)直流通路1007550I B =25U A5(V)i ------- 1— 9 12题9-1图a⑵取lc=O, U CE =12V,得点A ；取U CE =O, lc=4mA,得B 点。

连接A 、B 两点即 为直流负载线AB 。

AB 与输出特性I B =50U A 的交点Q 即为静态工作点，如题9,图a (1)o 从图中可以读得：U CE =6V, lc=2mA. (3) U CI =U BE =0； U C 2=U CE =6V 。

9-2 电路如题9・2图所示。

要求：①画出直流通路；②画出交流通路。

解：①将电容开路，可画出直流通路如题9・2图a 所示。

(a)题9-2图a 直流通路②将电容及直流电源短路，可画出交流通路如题9・2图b 所示。

JTpH r11 \R Best ： 、 11<丿(a)u o9-3判断题9-3图所示电路是否具有聆2罔匕交流通路(b)作用？为什么？解：分析一个电路是否具有放大作用，是依据放大电路的组成原则。

(a) 由于信号无法回到输入端(被交流短路)，故没有放大作用。

(b) 由于电路可以有正确的偏置(发射极正偏、集电极反偏人信号可以顺利地输入、输出，故具有放大作用。

(O 结果同(b)。

当 R L = 6KG 时,几=_处「//航=_976Fbe从上可知，R L 对输入电阻、输出电阻均无影响，但对电压放大倍数有影响，R L 越大，A” 越大。

第 1章电路的基本概念和基本分析方法1.1求图1.38所示各电路中的电压。

答案：（a） U=6V;(b)U=8V;(C)U=-8V1.2求图1.39所示各电路中的电流。

答案： (a)I=3A;(b)I=-2.5A(c)I=-2A1.3如图1.40所示，当取 c 点为参考点时（V c0 ）， V a15V ， V b8V ， V d5V 。

求：（ 1）U ad，U db?；（2）若改取 b 为参考点，V a、V c、V d各变为多少伏？此时U ad、 U db又是多少伏？答案：(1)C点为参考点时：Uad=20V,Udb=-13V;(2)b点为参考点时:Va=7V,Vc=-8V,Vd=-13V,Uad=20V,Udb=-13V1.4如图1.41所示，试比较a、 c 两点电位的高低。

（1） b、 c 两点用导线连接；（2） b、 d 两点接地；答案： (1) a点比c点电位高5V；（2） a 点比 c 点电位低 3V；（3）无法确定1.5如图 1.42 所示，计算各元件的功率，并说明各元件是吸收还是发出功率。

答案：（ a）P=15W,发出功率；（ b） P=8W ，发出功率；（ c） P=32W,吸收功率1.6如图1.43所示，计算各段电路的功率，并说明各段电路是吸收还是发出功率。

答案：（a） P=2W,吸收功率 ;（b）P=280W，吸收功率；（c）P=120W,发出功率；（d） P=80W,发出功率；1.7 有一个电阻为 20? 的电炉，接在 220V 的电源上，连续使用 4 小时后，问它消耗了几度电？W=9.68 度1.8有一2k?的电阻器，允许通过的最大电流为50mA ，求电阻器两端允许加的最大电压，此时消耗的功率为多少？答案： U=100V ； P=5W1.9如图1.44所示，已知R1消耗的功率40W，求R2两端的电压及消耗的功率。

答案： U2=30V ； P=60W1.10如图1.45所示，已知开关S 断开时，U ab10V ，开关S 闭合时，U ab9V ，求内阻 R S。
