等潜⽔位线图的判读等潜⽔位线图的判读⼀、定义：将潜⽔位海拔⾼度相等的点连成的线。
⼆、数值：表⽰潜⽔⾯的海拔⾼度。
潜⽔位与地势起伏相⼀致：地势⾼处潜⽔位⾼；地势低处潜⽔位低应⽤1：读数值，判断地势起伏和河流流向上图为某地两河流两侧的潜⽔位等值线⽰意图，图中数字表⽰潜⽔位（单位：⽶），正确反映河流与潜⽔补给关系的是：A、a图河流和b图河流均⾃北向南流B、a图河流⾃北向南流，b图河流⾃南向北流⼩结：潜⽔位线与地势起伏相⼀致：地势⾼处潜⽔位⾼；地势低处潜⽔位低①了解潜⽔位数值的含义；②并推断出潜⽔埋藏深度的公式=H—h应⽤2：读数值，求潜⽔的埋藏深度下图中实线为地形等⾼线，虚线为潜⽔⾯等⾼线（单位：⽶），读图回答。
2、钻井甲的潜⽔埋藏深度约为：A、10⽶B、5⽶C、2.5⽶D、0⽶⼩结：潜⽔埋藏深度=地⾯海拔⾼度—潜⽔海拔⾼度.回顾等压线疏密与风速的关系，得出等潜⽔位线疏密与流速的关系。
三、疏密：应⽤3：读疏密，判断流速3、图中地下⽔流速最⼤处是A.甲B.⼄C.丙D.丁⼩结：潜⽔位线间距⼤的地⽅流速慢，间距⼩的地⽅流速快回顾风向，引出潜⽔的流向：垂直于等潜⽔位线,由⾼处指向低处四、⾛向和弯曲：应⽤4：看⾛向和弯曲，判断潜⽔流向及潜⽔与河流的补给关系上图为某地区1⽉份等潜⽔位线图，读图回答4—5题4、图中河流与地下⽔的补给关系是:A.河流⽔补给地下⽔B.地下⽔补给河流⽔C.河流左岸地下⽔补给河流⽔，右岸河流⽔补给地下⽔D.河流右岸地下⽔补给河流⽔，左岸河流⽔补给地下⽔⼩结：潜⽔流向：垂直于等潜⽔位线,由⾼处指向低处5、在6⽉份，下列关于等潜⽔位线变化说法正确的是A.河流两侧的等潜⽔位线都向南弯曲B.河流东岸的等潜⽔位线将向北弯曲C.河流东岸的等潜⽔位线向北弯曲，西岸向南弯曲D.河流两侧的等潜⽔线不会发⽣变化⼩结：潜⽔位受降⽔影响:⾬季，潜⽔位上升；旱季，潜⽔位下降总结：探究⽔井的位置：（甲处）[A.地下⽔汇集(潜⽔位线类似于⼭⾕处)；B.埋藏深度⼩处]⼆．例题剖析【例1】地下⽔是⼀种宝贵的⽔资源。
常考图形的判读（一）等值线图典例展示（2017 •江苏卷）2017年5月5日〜6日，我国东北部分地区在立夏之后罕降暴雪。
下图为5月6日0时亚洲部分地区海平面气压形势图。
读图，回答1〜2题。
1 •最可能降暴雪的地点是（）A. 甲 B .乙C.丙D .丁2 .此时，远在我国南方戊地的天气状况为（）A. 晴，西南风B .阴，西北风C.晴，东南风 D .阴，东北风1.A2.C1 . （2017 •湖南长郡中学高三月考）下图为我国华北某城市房价等值线图。
图中房价最可能相等的地点是（A ）A. E、M B . D、MC. MN D . D、E根据等值线的递变规律可以判断，N小于4 000, D大于6 000, E处于5 000〜6 000 之间。
M点由于位于河流上游且处于河流交汇，环境优美，交通便利，所以M点地价处于5 000〜 6 000之间，选A。
阶地是在地壳垂直运动的影响下，由河流下切侵蚀作用而形成，有几级阶地，就对应有几次地壳运动。
下图示意某河流阶地的地形，其中等高距为20m某地质考察队沿剖面线在①②③④⑤处分别钻孔至地下同一水平面，利用样本分析得知①⑤为同一岩层且岩层年龄较新，②④为同一岩层且岩层年龄较老。
读图，完成2〜3题。
2 .图示地区的地质地貌为（D ）A.向斜山B .背斜山C.向斜谷 D .背斜谷3 •若在③处钻40m到达采集样本水平面，则在⑤处钻至该水平面最有可能的深度是（C）A. 15m B . 45mC. 75m D . 105m第 2 题，图中河流所在位置为谷地；以河流为中心，向两翼岩层出现由老到新的变化，说明为背斜构造，即该地的地质地貌为背斜谷。
第3题，根据图中等高距可知，③、⑤两地的相对高差为20〜60m之间，且⑤处海拔较高。
若在③处钻40m到达采集样本水平面，则在⑤处钻至该水平面最有可能的深度为60〜100m之间。
（2017 •广州模拟）读世界局部地区某月等温线示意图，完成4〜6题。
高中地理：等潜水位线的分析与判读（附答案解析）一、潜水的特点二、等潜水位线的绘制等潜水位线是指潜水位海拔高度相等的各点连结成的线；等潜水位线的绘制需要注意以下几个方面：1.绘制等潜水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间变化的。
2.在绘制潜水等水位线图时，等潜水位线只能与地形起伏保持一致，在一般情况下绝不能与地形等高线垂直。
3.在沼泽地区，若地下水出露地表，则等潜水位线应与地形等高线重合。
4.等潜水位线不应直接穿过河床，只能连到两岸为止。
三、等潜水位线的应用1.判断某点潜水的埋藏深度潜水的埋藏深度是指潜水面与地表的垂直距离。
它等于该点地表的海拔高度减去该点潜水面的海拔高度，因此任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
2.潜水位与地势的关系等潜水位线的数值大小可以反映地势的高低，潜水位高低和地形起伏相一致。
等潜水位数值大，表明地势较高；等潜水位线数值小，表明地势较低。
3.判断潜水流向地表水和地下水的流向都垂直于等值线，由高处向低处流动。
地下水从潜水位高处向低处渗流，若在等值线的转折点，流向与其切线垂直，由高处向低处流动。
4.潜水面的坡度确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。
5.判断潜水与河水的补给关系根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。
当河水水位高于潜水水位时，则河水补给潜水；当河水水位低于潜水水位时，则潜水补给河水。
或者是先判断出河流两岸潜水的流向，若潜水流向指向河流，则潜水补给河水；若潜水流向背向河流，则河水补给潜水。
如下图所示。
A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧潜水补给河流水。
在B图中河床两侧潜水位低于河流水位，河水流向两侧潜水，因此河流水补给两侧的潜水。
6.利用潜水等水位线合理布置水井和排水沟为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。

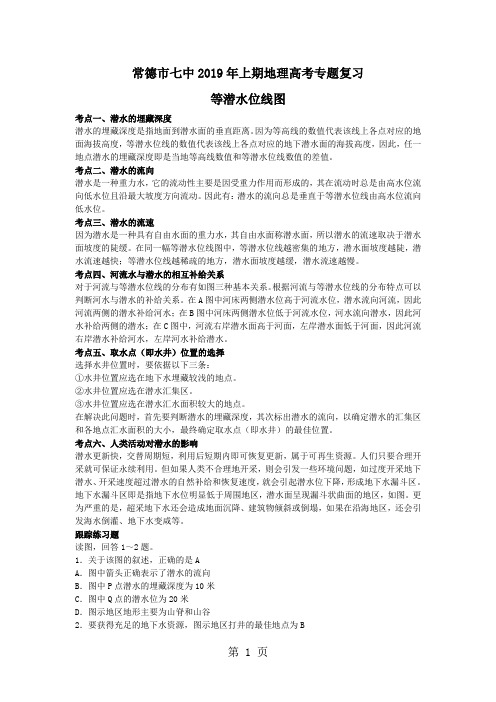

常德市七中2019年上期地理高考专题复习等潜水位线图考点一、潜水的埋藏深度潜水的埋藏深度是指地面到潜水面的垂直距离。
因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
考点二、潜水的流向潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。
因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。
考点三、潜水的流速因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。
在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
考点四、河流水与潜水的相互补给关系对于河流与等潜水位线的分布有如图三种基本关系。
根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。
在A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在B图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在C图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。
考点五、取水点（即水井）位置的选择选择水井位置时，要依据以下三条：①水井位置应选在地下水埋藏较浅的地点。
②水井位置应选在潜水汇集区。
③水井位置应选在潜水汇水面积较大的地点。
在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。
考点六、人类活动对潜水的影响潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。
人们只要合理开采就可保证永续利用。
但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。
等潜水位线判读、河流阶地、河流袭夺(2019山西运城4月模拟)苋菜,茎叶可作为虢菜食用,叶色丰富主要供观赏。
根、果实等可入药,有明目、利湿、去寒热的功效。
苋菜喜温暖,较耐热,生长适温23~27 ℃,20 ℃以下生长缓慢。
要求土壤湿润,但不耐涝。
下图为我国长江中下游某区域等高线及等潜水位示意图,图示区域有一条大型河流流经。
读图,完成1~2题。
1.关于图中①②③④四地的表述,正确的是( )A.①地潜水流动速度最大B.②地潜水由西北流向东南C.③地看不见观景台D.④地潜水埋藏深度可能为4米2.图示季节( )A.河流水补给潜水B.河流挟带泥沙量较多C.苋菜生长缓慢D.日落时观景台影和河流基本垂直【知识拓展】河流袭夺在河流发育的过程中，相邻的两条河由于侧蚀或向源侵蚀的关系，“低位河”越过分水岭抢夺“高位河”上游集水区的现象，简称袭夺。
袭夺高位河的低位河称为“袭夺河”，被袭夺的高位河上游称为“改向河”，剩余失去源水的高位河河段则称为“断头河”。
其实河流袭夺是指分水岭一侧的河流夺取了另一侧河流上游段的现象。
两条河间要发生河川袭夺现象，必须要有三个初始条件：1.两条河川间的距离不能太远（紧邻分水岭）。
2.其中一条河川的侧蚀或向源侵蚀强烈。
3.必须一条为高位河、另一条为低位河。
河流切穿分水岭，把分水岭另一侧河流抢夺过来，使原来流入其它流域的河流改向流入切穿分水岭的河流，这种现象叫河流袭夺。
左图到右图为某河流袭夺过程示意图，据图完成下题。
5、下列关于袭夺河与被夺河关系叙述正确的是（）①流量大的河流袭夺流量小的河流；②侵蚀力强的河流袭夺分水岭另一侧的河流；③弯曲河道的河流袭夺平直河道的河流；④河谷地势较低的河流袭夺河谷地势高的河流A.①②B.②③C.②④D.①④6、右图中最终可能发育成为湖泊或者沼泽的河段是（）A.甲B.乙C.丙D.丁7、若该地位于36°纬度附近且观测发现，该地受季节性盛行西风影响，则正确的是（）A.甲河防洪任务最重的月份是7月B.该地山麓自然带可能为亚热带常绿硬叶林带C.该地山麓可能为温带季风气候D.大陆沿岸有暖流经过【知识拓展】河流阶地河流阶地是指在地质作用下，使原先的河谷底部（河漫滩或河床）超出一般洪水水位以上，呈阶梯状分布在河谷谷坡的地形。
等潜水位线判读与应用、有关水库及大坝问题的考查潜水是指地下水中埋藏在第一隔水层(不透水层)之上含水层中的水。
潜水等水位线是指地下自由水面海拔高度相同点的连线。
一般地势越高，潜水位越高。
读“我国华北平原某地潜水等水位线分布示意图(单位：米)”，完成下面两题。
1.对图示河流分析可信的是()A． P处潜水补给河水B． Q处河水补给潜水C．为地上悬河，有冰期D．大致流向为自东向西2.下列对M区的分析正确的是()A．若a值大于 b值，M区可能为高岗地B．若a值小于b值，M区可能为井灌区C．若M区硬化面积扩大，a、b数值减小D．若M区绿化面积扩大，a、b数值减小下图中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。
读图回答下面三题。
3.甲处水井的水面离地面的距离可能为()A． 1.5米B． 2.5米C． 7.5米D． 8.5米4.从图中内容可知，甲地出现的主要环境问题是()A．地下水开采过度B．地下水污染严重C．有盐碱化趋势D．有荒漠化趋势5.甲地环境问题出现的时间可能是()A． 4～5月B． 6～7月C． 7～8月D． 12～1月下图中实线为地形等高线，虚线为潜水面等高线(单位：米)，读图回答下面三题。
6.钻孔井甲的潜水埋藏深度约()A． 10米B． 5米C． 2.5米D． 0米7.地下水流速()A．①＝②B．②＝④C．①＞③D．③＞④8.收集潜水的理想水沟位置选择合理的是()A．①B．②C．③D．④潜水等水位线图就是潜水面等高线图。
它是根据潜水面上各点的水位标高绘制成的；一般绘在等高线地形图上。
绘制的方法与绘制地形等高线的方法类似。
读下面潜水等水位线图，回答下面两题。
9.图中四口井中，水面离井口最近的是()A．①B．②C．③D．④10.下列根据图中信息的推断，正确的是()A．潜水位随着地势的高低起伏而起伏B．山脊的潜水比山谷的潜水埋藏浅C．山脊是潜水的补给区，山谷是潜水的排泄区D．潜水的运动方向是从山谷到山脊下图为某水库输沙量变化图，读图回答下面两题。
常德市七中2019年上期地理高考专题复习等潜水位线图考点一、潜水的埋藏深度潜水的埋藏深度是指地面到潜水面的垂直距离。
因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
考点二、潜水的流向潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。
因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。
考点三、潜水的流速因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。
在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
考点四、河流水与潜水的相互补给关系对于河流与等潜水位线的分布有如图三种基本关系。
根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。
在A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在B图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在C图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。
考点五、取水点（即水井）位置的选择选择水井位置时，要依据以下三条：①水井位置应选在地下水埋藏较浅的地点。
②水井位置应选在潜水汇集区。
③水井位置应选在潜水汇水面积较大的地点。
在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。
考点六、人类活动对潜水的影响潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。
人们只要合理开采就可保证永续利用。
但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。
等潜水位线图的判读
高考频度：★★☆☆难易程度：★★★☆☆
下图为我国某区域等高线和等潜水位线图。
读图回答1—2题。
1．该地区的地形名称是
A．冲积扇B．三角洲C．河谷平原D．低山台地2．下列推断正确的是
A．潜水位随着地势的高低起伏而起伏B．图中河流下游地下水补给河流水C．山脊是潜水的补给区，山谷是潜水的排泄区D．潜水的运动方向是从山谷到山脊【参考答案】1．A 2．A
等潜水位线图的判读
一、定义：潜水位海拔相等的点连成的线。
数值：表示潜水位的海拔。
二、判读
1．读数值大小，判断潜水埋藏深度、地势高低、河水流向
潜水埋藏深度＝地面海拔高度-潜水海拔高度
2．读凹凸方向，判断潜水流向、潜水与河流的补给关系
（1）潜水的流向总是垂直于等潜水位线由高水位流向低水位。
（2）潜水与河流的补给关系看潜水的流向，通过作垂线来确定。
3．读疏密状况，判断潜水的流速
等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；
等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
4．读闭合状况，判断人类对潜水的影响
（1）中心潜水位低，地下水开采过度。
（2）中心潜水位高，降水多或大水漫灌。
5．水井和排水沟位置的选择
（1）水井位置应选在地下水埋藏较浅的地点。
（2）水井位置应选在潜水汇集区。
（3）水井位置应选在潜水汇水面积较大的地点。
（4）一般沿等潜水位线布置水井和排水沟。
（5）建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较
小的一侧。
在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展。
利用潜水等水位线合理布置水井和排水沟。
为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。
如下图，显然，1、3布置水井是合理的，1、2取水有冲突，是不合理的；同理，排水沟5是合理的，4不合理。
读某地潜水等水位线（单位：m）图，完成1—2题。
1．下列关于该图的叙述，正确的是
A．图中箭头正确表示了潜水的流向B．图中P点潜水的埋藏深度为10米
C．图中Q点的潜水位为20米D．图示地区地形主要为山脊和山谷
2．要获得充足的地下水资源，图示地区打井的最佳地点为
A．①B．②C．③D．④
潜水是指地下水中，埋藏在第一隔水层（不透水层）之上含水层中的水。
潜水等水位线是指地下自由水面海拔高度相同点的连线。
一般地势越高，潜水位越高。
读我国华北平原某地潜水等水位线分布示意图（单位：米），完成3—4题。
3．对图示河流分析可信的是
A．P处潜水补给河水B．Q处河水补给潜水
C．为地上悬河，有冰期D．大致流向为自东向西
4．下列对M区的分析正确的是
A．若a值大于b值，M区可能为高岗地B．若a值小于b值，M区可能为井灌区C．若M区硬化面积扩大，a、b数值减小D．若M区绿化面积扩大，a、b数值减小
【答案】1．A 2．B
【答案】3．D 4．C
【解析】3．过P点作一个箭头，由潜水位高的地方指向低的地方，由于水往低处流，故在P点以南潜水补给河水，而P点以北则为河流补给潜水，A错；同样，在Q点两侧，由高值指向低值，并垂直等潜水位线作两个箭头，发现箭头指向河流，说明此处为潜水补给河流，B错；P点潜水位为12，Q点潜水位介于6—8
之间，河流由高处流向低处，结合指向标可判读出大致流向为自东向西；秦岭—淮河以北地区的地上悬河自西南向东北流流，有结冰期，而上图为华北平原的小范围局部图，且河流大致自东向西流，C错。
故选D。
4．据等值线知识可以判断若a值大于b值，M区可能为井灌区，若a值小于b值，M区可能为高岗地，A、B错；若M区硬化面积扩大，则不利于地表水下渗，则潜水位下降，a、b数值减小，若M区绿化面积扩大，则地表水易于下渗，潜水位升高，a、b数值增大。
故选C。
