皮线光缆直熔技术详解在现代通信网络中，光缆作为信息传输的骨干，其性能和质量对于整个网络的稳定性和效率具有决定性的影响。
皮线光缆作为一种特殊类型的光缆，在接入网等场景中得到了广泛应用。
而皮线光缆直熔技术，则是皮线光缆连接的一种重要方式，本文将对这一技术进行详细解析。
一、皮线光缆简介皮线光缆，又称蝶形光缆，是一种新型的光缆结构，主要用于接入网中的用户引入段。
与传统的光缆相比，皮线光缆具有体积小、重量轻、柔软性好、易弯曲、易于布放等优点。
其结构通常包括中心加强件、松套管、填充绳和护套等部分，其中松套管内装有多根光纤，光纤之间填充有油膏以保护光纤免受潮气和机械损伤。
二、皮线光缆直熔技术概述皮线光缆直熔技术是指将两根皮线光缆的光纤通过熔接方式直接连接起来，实现光信号的连续传输。
与传统的光缆连接方式相比，直熔技术具有连接损耗小、反射损耗低、稳定性高等优点。
同时，直熔技术还可以避免传统连接方式中可能出现的机械损伤、潮气侵入等问题，从而提高光缆连接的可靠性和稳定性。
三、皮线光缆直熔技术流程皮线光缆直熔技术的实现需要经过剥纤、清洁、切割、熔接等多个步骤。
首先，需要剥去光缆护套和松套管，露出一定长度的光纤。
然后，使用专用的清洁工具和清洁剂对光纤进行清洁，以去除表面的油污和杂质。
接着，使用光纤切割刀对光纤进行切割，得到平整的光纤端面。
最后，将两根光纤放入熔接机中进行熔接，形成一个完整的连接点。
在熔接过程中，熔接机的选择和使用至关重要。
熔接机应具备精确的温度控制、稳定的放电电流和良好的对接精度，以确保熔接点的质量和性能。
同时，操作人员需要具备丰富的经验和技能，能够熟练掌握熔接机的操作方法和技巧，以确保熔接过程的顺利进行。
四、皮线光缆直熔技术的优势与应用皮线光缆直熔技术具有多个显著的优势。
首先，直熔连接具有较低的插入损耗和反射损耗，能够确保光信号的稳定传输。
其次，直熔连接具有较高的机械强度和稳定性，能够承受一定的外力和环境变化。
FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。
1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。
2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。
皮线尾纤在FTTH中的应用
随着国内三大运营商的业务进展，市场竞争的激烈和残酷，宽带业务已经成为各运营商的争抢的主要战场，中国市场需求之大，让每个运营商都不行怠慢，不断通过技术革新和成本降低来加快光纤到户的建设。
国家在今年已经出台了三网合一政策，EPON技术在光纤到户的模式中取得可较为广泛的绝对，全部大中型城市的光网络建设已经在必需用法EPON技术下举行。
目前国内运营商采纳的方式为FTTB较多，终端接入以铜缆承载ADSL为主，其宽带速度受到铜缆传输距离的牵制，不能达到抱负的上网速度。
《中国电信光纤到户工程施工及验收规范(暂行)》在应用场景中终端铺设对于皮线光缆的用法尤为突出，皮线能够在穿管各类条件下，符合技术指标、质量等要求，切实提高了设计施工质量效率，确保网络的稳定牢靠的用法。
然而目前运营商都是前期预先铺设皮线光缆，皮线光缆的用法方式主要归属于以下四类：L型迅速接续
迅速接续插头
冷接子接续
皮线光缆与尾纤或86面板内熔接方式接续。
上述几种方式，从目前的建设成本和施工效率来说，都存在较多不抱负因素。
目前有一种推举方式：皮线尾纤----可以解决材料成本颇高、工程效率较慢、产品性能不稳定及质量不行靠、后期维护成本无法预算等诸多问题。
皮线尾纤
概述：
经过近几年光通信行业科技的进展与相关技术的推广，FTTH(光纤到户)已是近期光纤接入网进展的终于解决模式，它不仅适应光领域光科技的进展要求，也符合广阔用户对光网络信号的高速、大容量的传输要
第1页共5页。

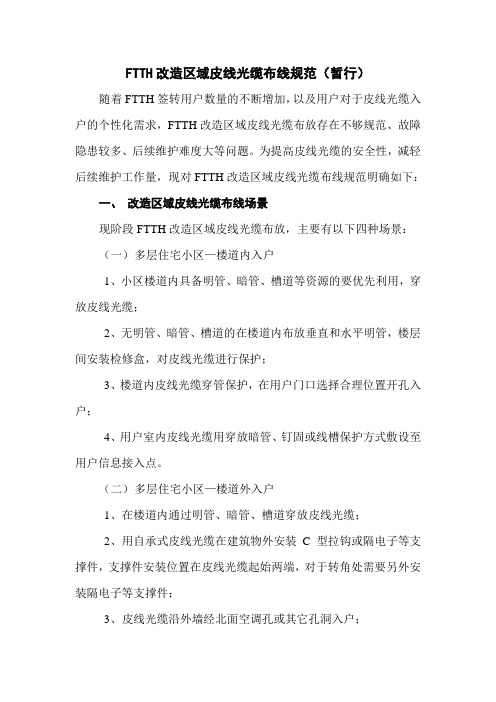

FTTH改造区域皮线光缆布线规范（暂行）随着FTTH签转用户数量的不断增加，以及用户对于皮线光缆入户的个性化需求，FTTH改造区域皮线光缆布放存在不够规范、故障隐患较多、后续维护难度大等问题。
为提高皮线光缆的安全性，减轻后续维护工作量，现对FTTH改造区域皮线光缆布线规范明确如下：一、改造区域皮线光缆布线场景现阶段FTTH改造区域皮线光缆布放，主要有以下四种场景：（一）多层住宅小区—楼道内入户1、小区楼道内具备明管、暗管、槽道等资源的要优先利用，穿放皮线光缆；2、无明管、暗管、槽道的在楼道内布放垂直和水平明管，楼层间安装检修盒，对皮线光缆进行保护；3、楼道内皮线光缆穿管保护，在用户门口选择合理位置开孔入户；4、用户室内皮线光缆用穿放暗管、钉固或线槽保护方式敷设至用户信息接入点。
（二）多层住宅小区—楼道外入户1、在楼道内通过明管、暗管、槽道穿放皮线光缆；2、用自承式皮线光缆在建筑物外安装C型拉钩或隔电子等支撑件，支撑件安装位置在皮线光缆起始两端，对于转角处需要另外安装隔电子等支撑件；3、皮线光缆沿外墙经北面空调孔或其它孔洞入户；4、特殊情况，皮线光缆通过支撑件沿外墙平行、垂直布放自承式皮线光缆，从南面空调孔或其它孔洞入户。
（三）高层住宅小区1、利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设皮线光缆；2、楼道水平部分皮线光缆采用波纹管或PVC管保护；3、垂直部门利用竖井加波纹管对皮线光缆进行保护；4、入户部分开孔后引入皮线光缆；5、室内墙壁部分皮线光缆用暗管、钉固或线槽保护至用户信息接入点。
（四）沿街、城郊结合部1、如光分纤箱安装在电杆或室外墙体上，在皮线光缆两端安装支撑件；2、架空敷设自承式皮线光缆；3、皮线光缆在用户侧通过C型拉钩或螺钉扣进行保护；4、经空调孔或其它孔洞引入皮线光缆。
二、改造区域皮线光缆敷设方式针对现阶段FTTH布线实际情况，并根据不同的建筑布局和结构，合理选择架空敷设、墙面钉固、波纹管保护、开孔入户、暗管穿放等方式布放皮线光缆。
皮线尾纤在FTTH中的应用[导读]1月22日消息(李明)Broadcom(下称“博通”)公司宣布，正式推出业界首款10Gb以太网无源光网络(EPON)光网络单元(ONU)单芯片系统(SoC)解决方案。
Bro1月22日消息(李明)Broadcom(下称“博通”)公司宣布，正式推出业界首款10Gb以太网无源光网络(EPON)光网络单元(ONU)单芯片系统(SoC)解决方案。
Broadcom的10Gbps BCM55030单芯片系统解决方案提供的带宽是现有1G EPON解决方案的10倍。
非常适用于4G/LTE移动回传，既支持QoS有保证的带宽，也支持时序分配。
除了标准1G和10G模式下，该方案还支持Broadcom 2.5G Turbo EPON。
据C114了解，Broadcom已经开始向早期客户提供BCM55030系统解决方案的样品。
据博通公司亚太地区运营商市场发展经理Jay Teborek介绍，博通在每个光网络单元上支持多个逻辑链路标识符(Logical Link IdenTIfier)，利用这一技术，BCM55030可通过一个共用基础设施，同时高质量地传输住宅业务、关键任务、企业业务以及基站回传。
使得时间敏感的移动回传和同步数据可以与视频、语音和互联网数据共用网络，而不会增大延迟、数据丢失或降低服务质量(QoS)。
使得该解决方案非常适用于设备制造商以及服务提供商在人口密集的城区提供相应服务。
针对光纤到楼(FTTB)的多住户单元(MDU)应用，博通的10G EPON的光网络单元使运营商和OEM厂商可以在现有1G EPON网络基础上进行升级，通过提高每户及同一光纤总用户带宽，真正实现高速四重播放服务。
针对光纤到户(FTTH)的应用，得益于全新超高速延迟敏感型服务，如3D电视、互动网络游戏等。
Jay Teborek表示，到2014年，10G EPON的设备销售收入预计将增至10亿美元，而中国将成为全球第一个针对MDU(FTTB)部署10G EPON的国家，因此中国正在积极部署EPON。
FTTH改造区域皮线光缆布线方法随着FTTH覆盖用户数量的不断增加，FTTH网络皮线光缆的布放及皮线光缆熔接存在不够规范、故障隐患较多、后续维护难度大等问题。
为此，现对FTTH网络皮线光缆布线方法如下说明：一、多层住宅小区—楼道内入户1、小区楼道内具备明管资源的要优先利用，穿放皮线光缆，对皮线光缆进行保护；2、楼道内皮线光缆穿管保护，在用户门口选择合理位置开孔入户；3、皮线光缆穿墙处要用封堵填充胶泥对孔洞的缝隙处进行填充封堵，封堵要平整、牢固。
4、用户室内皮线光缆用穿放暗管、钉固或线槽保护方式敷设至用户信息接入点。
二、改造区域用户室内皮线光缆布放标准1、室内布线应优先采用暗管穿放进行布线应采用牵引方式穿放。
2、皮线光缆穿放时的牵引力不宜超过该缆线允许张力的80%；瞬间最大牵引力不得超过允许张力的100%，且主要牵引力应加在该缆线的加强构件上，牵引过程中绝对不能勉强硬拉。
3、将皮线光缆牵引出管孔后，需在两端预留合适长度的光纤，以备故障之需和制作光纤接续连接尾纤。
三、光分路器箱内接续1、接线要求：首先安装光分纤箱。
光分纤箱内有2个叠置的熔纤盘，下层我们把它定义为光缆熔接盘，上层为皮线熔接盘；所有熔接的尾纤采用2.0规格，接头均为绿色，数据为蓝色尾纤，电视为绿色尾纤。
4芯光缆数据数据（备）电视备数据电视皮线光缆光分纤箱熔接光分纤箱熔接后效果数据电视 入户皮线光缆用户端熔接2、光缆熔接：光缆采用光纤熔接，下面的一个熔纤盘为光缆熔接盘。
将光缆开剥到能在地面接续的长度，光缆的1、2芯接续蓝色尾纤（代表数据）绿头；3、4芯接续绿色尾纤（代表视频）绿头。
接续完毕后把多余裸纤盘留在光缆熔纤盘内。
光缆熔接完毕后再进行皮缆熔接。
3、皮线光缆熔接：皮线光缆采用皮线熔接。
上面的一个熔纤盘为皮线光缆熔接盘，皮线光缆下进，尾纤上出，中间卡热缩管。
皮线光缆布放进光分纤箱应预留能从光分路器箱至地面的长度，方便皮线光缆进行接续。
A、尾纤不宜盘留过长，应从OBD光分起沿光分路器箱内尾纤绑扎位置按视频、数据类分别绑扎至熔纤盘，保留足够长度便于接续，剪齐。
ftth的概述
FTTH，全称为Fiber To The Home，是指光纤通信网接入技术，也称为光纤到户。
这项技术可以消除传统接入网的瓶颈问题，将光信号直接送至用户家中，将“最后一公里”的信号损耗最小化，极大地提高了数据的传输速度和质量。
FTTH在网络建设中占有重要地位，其网络优势主要包括：无源网络，带宽宽，支持灵活协议，维护方便，稳定可靠。
在FTTH技术的实施过程中，光缆结构可以分为室外自承式蝶形皮线光缆和室内非自承式蝶形皮线光缆，根据用户的需求，可以选择不同的光缆结构。
同时，FTTH也需要安装由运营商提供的ONU 设备才能使用电话、宽带、IPTV等业务，接入带宽基本都是100M起步。
目前，FTTH在全球FTTH排行榜中已占据重要地位，阿联酋、卡塔尔、新加坡等国家的渗透率高达90%以上。
FTTH作为一种新兴的技术，已经成为了信息社会最重要的传输技术，有望成为接入网发展的最终方式。
烽火科技：皮线光缆在FTTH工程中的应用
近几年，我国的光纤接入市场呈现出良好的发展势头，光纤接入已成为光通信领域中的热点。
在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。
2002年，烽火科技根据市场需求，开发出“室内悬挂式布线光缆”俗称“皮线光缆”，并申请了国家专利。
本文主要介绍皮线光缆及其衍生产品的结构特点，以及在FTTH工程中的应用情况。
1 皮线光缆及其衍生产品
1.1 FTTH中的入户光缆
FTTH（光纤到户）是光纤接入网发展的最终形式。
光纤接入网以光网络单元的位置所在，分为FTTH（光纤到家庭）、FTTB(光纤到大楼)、FTTP(光纤到驻地)和FTTC(光纤到路边)等几种情况。
在国内，光纤接入网主要采用PON(无源光网络)技术，用分光器把光信号进行分配，同时为多个用户提供服务。
用于FTTH网络的光缆按照在网络中的位置分为馈线光缆、配线光缆和入户线光缆。
FTTH 光缆类型分布见（图1）。
在这几种光缆中，入户光缆是一个较为复杂的环节，传统的入户光缆存在价格高、可靠性低等问题。
新型的入户光缆包括铠装光缆和皮线光缆两种。
铠装光缆比较适合于移动的、保护要求更高的场合，一般用作墙面插座到桌面光用户终端之间的活动跳线。
皮线光缆比较适合于固定的，空间位置比较紧张的布线，可用于明线或短距离的管道敷设。
下面，我们来看一下皮线光缆的结构和特点。
1.2 皮线光缆的基本结构和特点
皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。
皮线光缆结构见(图2)。
烽火科技的皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。
皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配，并在全球得到广泛应用。
皮线光缆的加强件类型有金属加强件和非金属加强件两种类型。
金属加强件的皮线光缆可以达到更大的抗拉强度，适合较远距离室内水平布线或短距离的室内垂直布线。
烽火科技的金属加强件皮线光缆不是采用常规的磷化钢丝加强，而是采用特殊的铜包钢丝材料，在工程施工中可避免磷化钢丝带来的回弹、卷绕对光缆造成的损伤。
非金属加强件的皮线光缆采用FRP作为加强材料，可以实现全非金属入户，防雷击性能优越，适用于从户外到户内的引入。
皮线光缆外护套一般采用PVC材料或LSZH材料，LSZH材料阻燃性能高于PVC材料，同时，采用黑色LSZH材料可阻挡紫外线侵蚀，防止开裂，适用于室外到室内的引入。
皮线光缆基本类型见(图3)。
1.3 皮线光缆的衍生结构
皮线光缆除了最基本的四种类型以外，还有多种衍生的结构，最常见的有管道映射光缆（管道入户型）和自承式“8”字布线光缆（架空入户型）两种，如(图4)所示。
管道映射光缆和自承式“8”字布线光缆都属于室内外一体化光缆，室内、室外环境均能适应，适合于从室外到室内的FTTH引入。
管道映射光缆由于在皮线光缆的基础上增加了外护层、加强件及阻水材料，所以其硬度和防水性能均有提高，适合于户外管道敷设。
自承式“8”字布线光缆是在皮线光缆的基础上增加了一根金属吊线单元，因此抗拉强度更大，可用于架空敷设，适合户外架空引入户内的布线环境。
2 皮线光缆的入户方式
2.1 用户室内布线
在FTTH工程中，用户室内布线是最为复杂的环节，考虑的因素较多。
既要保证线路安全，又要兼顾室内美观，同时还要施工便利，传统的单芯室内光缆已不能满足现阶段FTTH工程室内布线的要求。
烽火科技皮线光缆作为传统室内光缆的替代品，可以适应大多数室内布线条件，例如能以20mm的弯曲半径转弯，可以承担人踩在光缆上面的侧压力，及工程施工拖拽带来的拉力。
同时，配合多种现场连接器，可以在最短时间内实现现场成端、对接。
所以，烽火科技皮线光缆是FTTH室内布线的最佳选择。
2.2 楼内垂直水平布线
与用户室内布线一样，烽火科技皮线光缆也适合于楼内垂直水平布线。
水平布线对光缆要求并不十分苛刻，但垂直布线要求光缆必须具备一定的抗拉强度。
烽火皮线光缆最大可承受短期200牛顿、长期100牛顿的拉力，因此可以保证在一定的高度范围内，皮线光缆垂直布线的施工安全和性能稳定。
楼内重直水平布线示意图见(图5)。
2.3 管道入户布线
由于管道映射光缆相比皮线光缆较硬，抗拉强度更高，同时光缆内含阻水材料，可减少户外雨水侵蚀，所以比较适合较长距离户外管道敷设。
烽火管道映射光缆采用全非金属结构，从而避免了引雷入室。
光缆入户以后，剥离其外护层、阻水材料及加强件，直接用中间的皮线光缆进行室内布线，这样就继承了皮线光缆室内布线的所有优势，同时减少了室外室内光缆接续的环节。
(图6)是管道入户布线示意图。
2.4 自承式架空入户布线
自承式“8”字布线光缆由于具有金属吊线单元，所以抗拉性能更强，可承受50m的跨距。
光缆在室外以架空方式敷设，入户前将金属吊线单元剪断，固定在专用固定器上，剩余光缆剥离金属吊线后采用皮线光缆引入室内(图7）。
3 结语
FTTH的发展让光纤离我们越来越近，皮线光缆是FTTH工程中最靠近用户的部分，性能稳定、易于敷设等特点，使越来越多的家庭进入了光纤时代。
从研发到实践，烽火科技在FTTH光缆方面一直走在全国前列，迄今为止，已拥有十几项国家发明专利。
2002年，烽火科技申请了皮线光缆的国家专利，当时FTTH在中国尚未起步。
经过多年的发展，FTTH在中国已逐渐形成规模，烽火科技在EPON设备制造、FTTH光缆、FTTH工程配套等领域均在国内同行业中处于领跑位置。
烽火科技皮线光缆已成为国内各大运营商FTTH工程用量最大的光缆系列之一，并出口欧洲、美洲、东南亚等多个国家和地区。
中国即将迎来的FTTH爆炸式增长的时期，作为承载高速信息的高科技光纤介质，皮线光缆已经成为不可替代的关键产品走进了千家万户，并与我们一道走进全光纤接入的新时代。
