一根光纤四个波长到户：1000MHz带宽的1550nm外调制光发射机波长传送 下行单向广播电视节目；1550nm直调光发射机波长传送IPQAM VOD业务； 用EPON下行为1490nm波长，上行1310nm波长进行双向数据业务和IPTV 等交互视频业务的开展。1550nm外调制光发射机波长和1550nm直调光发 射机波长做DWDM合波，再与EPON的1490/1310nm波长做CWDM合波， 共享光纤和分光平台，从而实现FTTH四个波长到户，区别于其它电信运营 商的技术模式，既保留了广电广播网覆盖和IPQAM VOD业务，同时也实现 了电信双向数据业务和IPTV VOD业务。采用RF和EPON的CWDM叠加，从 而实现了广播网和电信网的融合。
凭借20年来在有线电视设备制造业界的丰厚积淀，其产品的技术、性能及 研发水平均处于国内领先地位。擅长射频技术和数据通信传输设备的研究，并 在成都设立了数字电视设备研发中心，使公司的产品覆盖整个CATV系统，模 拟、数字前端设备、1550nm、1310nm、1490nm电视数据光纤传输设备、 RF系统传输（双向）设备、EPON、EOC数据通信设备，是目前国内产品品 种最全的CATV及数据通信专业厂家。
广电开展FTTH的必要性
FTTH的时代已经来临，这已经成为不可逆转的趋势。FTTH将成为通信业 的另一次革命性转变，而FTTH将给设备商、运营商，以及整个产业链带来 的巨大冲击。对于广电通信运营商和业务提供商来说，FTTH无疑是对它们 有着重大影响的全球性技术革命，和移动电话业务、有线数字电视一样， 这一次大规模的产业和应用变迁，既蕴含着巨大的商机，也潜藏着极大的 挑战。

光纤到户(FTTH)接入PPT课件

光纤到户(FTTH)接入PPT课件
3、老小区之内已有联通、电信接入，考虑成本、接入率等情况，需确定 接入端口数，建议30%端口覆盖率。
2020/3/24
9
四、FTTH接入广覆盖与薄覆盖
目前FTTH工程主要应用场景为住宅小区、商务楼宇、沿街商铺等用
户密集的区域。新委托需局方确认广覆盖与薄覆盖接入？建议采用 30%-40%比例薄覆盖接入。 1、广覆盖
光交
分光器
分纤箱
ONT
集中分光
➢ 优点：分光器端口利用率高；对PON口、主干光缆纤芯的占用率低；链 路衰耗低；业务装机工作量少，维护工作量少。
➢ 缺点：前期配线光缆建设投资规模稍大，小区规模较大时需增加少量光 交接箱，占用小区管道管孔资源较多。
2020/3/24
12
分散分光模式
五、分光方式
Hale Waihona Puke 驻地网建设范围光纤到户(FTTH)接入
2020/3/24
1
内容
一、综述 二、网络拓扑结构图 三、FTTH建设场景 四、FTTH接入广覆盖与薄覆盖 五、分光方式 六、FTTH工程设计重要注意事项 七、投资分析
2020/3/24
2
一、综述
FTTH是指把光纤用于接入层网络，使光纤直接连入用户的 接入组网方式。光纤接入网采用光纤作为传输媒介，具有 传输容量大、传输质量高、高可靠性、传输距离长、抗电 磁干扰等优点。是近几年来固定宽带接入的发展方向。
➢ 缺点：分光器设置在楼道，端口利用率低；PON口、主干光缆纤芯的占 用稍高。装维较为困难。
设计时综合考虑场景，选择最优分光模式！如已有WLAN接入老小区，
采用分散分光模式较好，别墅群小区采用集中分光模式，等场景。如果有
特殊要求，需和局方一块商定。

工程项目光纤入户安装活动培训课件ppt

工程项目光纤入户安装活动培训课件ppt

总配线架
用户引入线 用户终端
电缆覆盖与FTTH的区别
• FTTH覆盖模式
主干光缆
光缆交接箱 配线光缆
分光器
配线光缆
光分纤盒
光缆配线架
皮线光缆
ONU-1
ONU-2
ONU-3
ONU-N
电缆覆盖与FTTH的区别
➢ 相同点： 1. 网络结构基本相同---都包含有配线架、交接设备、分路设
备、传输缆线。
➢ 不同点： 1. 设备之间分别采用铜缆、光缆连接。 2. 局端设备与用户终端之间分别传输的是电信号、光信号。 3. FTTH覆盖模式中使用了无源光复用器件（分光器）。 4. FTTH设备间采用专用连接器材。
FTTH的特点
➢ 传输容量大。 ➢ 传输距离远。 ➢ 传输速度快。 ➢ 可提供多种不同的业务。 ➢ 线缆重量轻。 ➢ 材料耐腐蚀。 ➢ 抗干扰能力强，受环境影响小。 ➢ 无源网络，减少供电影响。 ➢ 网络建设成本低。
FTTH给装维工作带来哪些便利
1. 提高网络稳定性，降低故障率。 ➢ 标准化的连接、熔接方式，连接更可靠。 ➢ 无源光网络，减少中间供电环节。 ➢ 缆线不受雨雪、潮湿天气影响，不发生锈蚀， 运行更稳定。
碟形引入光缆
EPON基础知识
PON：Passive Optical Network 无源光网络
EPON：Ethernet Passive Optical Network 以太网无源光网络
EPON基础知识
下行：OLT--ONU
1490n m
送往特定终端
802.3 Frame
差错检测域
净荷
信头
Error detection field Variable-length packet Header

光纤到户(FTTH)工程施工验收规范PPT培训课件

光纤到户(FTTH)工程施工验收规范PPT培训课件
详细描述
设备兼容性问题可能导致信号传输不稳定或无法传输。为了解决这个问题，在选择设备时需要确保它 们之间具有良好的兼容性，并按照工程规范进行施工和配置。同时，在验收过程中应进行设备兼容性 测试，以确保工程的稳定性和可靠性。
05
案例分析
成功案例一：某小区FTTH改造项目
总结词
高效实施、用户满意度高
失败案例：某运营商FTTH接入故障分析
总结词
故障频发、维护困难
详细描述
该运营商在FTTH接入项目中出现了多 次故障，且故障排查和维护困难，导 致了用户的不满和投诉，需要进行深 入分析和改进。
06
总结与展望
FTTH的发展趋势与前景
FTTH技术不断成熟
随着光纤技术的不断发展，光纤到户工程的施工和验收技 术也将不断得到完善，为更多的用户提供更稳定、更快速 的网络服务。
02
FTTH工程施工规范
施工前的准备
01
02
03
现场勘查
对施工环境进行实地考察， 了解现场情况，确定施工 方案。
材料准备
根据施工方案，准备所需 的光纤、光缆、接续盒等 材料，确保质量合格。
人员组织
组建专业的施工团队，明 确各岗位的职责和分工。
光纤的选择与布放
光纤类型选择
根据传输需求选择合适的 光纤类型，如单模光纤或 多模光纤。
验收前的准备
验收人员资质
确保验收人员具备相关的专业知 识和经验，熟悉FTTH工程的施
工和验收标准。
验收工具准备
准备齐全的验收工具，包括光功 率计、光时域反射仪、光衰减器
等必要的测试设备。
验收环境检查
对施工现场进行清理，确保没有 杂物和灰尘，同时检查施工是否

中国电信光纤到户FTTH工程施工及验收规范ppt(64张)

中国电信光纤到户FTTH工程施工及验收规范ppt(64张)
陕西天元通信设计咨询有限公司
汇报提纲
1 总则
2 引用标准 3 术语和符号 4 机房环境、安全检查 5 设备、器材检验 6 安装工艺检验
陕西天元通信设计咨询有限公司
汇报提纲 7 设备安装 8 线缆敷设 9 设备基本功能检查 10 FTTH 系统现场测试 11 工程验收
陕西天元通信设计咨询有限公司
换电话网 ❖ POTS（Plain Old Telephone Service）：传统电话业务 ❖ VOIP（Voice Over Internet Protocol）：IP 电话 ❖ CATV（Cable Tele Vision）：有线电视
中国电信光纤到户FTTH工程施工及验 收规范( ppt64 页)
❖ 1.0.9 本规范依据国家的相应规范标准，结合EPON 技术，并综合智 能化建筑的最新发展和国内智能化小区相关规定而编制的。本规范在 与国家相关标准和规范矛盾时，以国家标准和规范为准。
陕西天元通信设计咨询有限公司
汇报提纲 1 总则
2 引用标准
3 术语和符号 4 机房环境、安全检查 5 设备、器材检验 6 安装工艺检验
陕西天元通信设计咨询有限公司
中国电信光纤到户FTTH工程施工及验 收规范( ppt64 页)
术语和符号
❖ FTTH （Fiber to the Home）：光纤到户 ❖ EPON（Ethernet Passive Optical Network）：基于以太
网方式的无源光网络 ❖ OLT（Optical Line Terminal）：光线路终端 ❖ ONU（Optical Network Unit）：光网络单元 ❖ ODN（Optical Distribution Network）：光分配网络 ❖ PON（Passive Optical Network）：无源光网络 ❖ SNI（Service Node Interface）：业务节点接口 ❖ UNI（User Network Interface）：用户网络接口 ❖ PSTN（Public Switched Telephone Network）：公共交

FTTH培训资料 ppt课件

FTTH培训资料 ppt课件

配
一部分
线
光
缆
聚后形成配线光缆上联至主干 光节点，主要形态为小区/路边 的光缆交接箱/接头盒
配线光节点
进行接入光缆网规划时–
主干光节点将多条配线光缆汇 聚后形成主干光缆上联至中继
引 入 光 缆
用户光节点
，往往不能明确ODN 的分光模式和分光器 的安装位置，因此光 节点的定义最好对应 到节点的覆盖范围和
配线光节点
2
品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
光分插片使用的光纤活动连接器应为SC型 光分路器上联端口使用的光纤活动连接器应 为绿色，下联端口使用的光纤活动连接器应 为蓝色，空闲端口不安装光纤活动连接器。
32
壁嵌式四槽楼道光分路箱 壁挂式二槽楼道光分路箱
33
• 室外光分路箱 • 楼道光分路箱 • 原室内楼道壁嵌箱改造
34
驻地网工程案例
35
–
节点，主要形态为路边的光缆 交接箱/光交接间（接入网机房）
楼内皮线光缆不纳入接入光缆 网络范畴
安装位置
7
EPON接入组网模型
城域骨干网
BAS
SR
OLT
ONU ONU
ONU ONU
ONU
ONU
HG
PC
IPTV NGN电话
PC NGN电IP话TV
视频监控业务
8
光接入网的基本结构

光纤到户工程设计规范PPT

光纤到户工程设计规范PPT

1.0.7本规范与国家、行业有关现行体制、标准和规范有矛盾时，应以国家、行 业的体制、标准和规范为准。
2020/4/5
1
3
2 术语和定义
2.0.1光分配网（ODN）：FTTH 系统的重要组成部分，是 OLT 和 ONU 之间的光 传输物理网络，通常由光缆、光连接器、光分路器以及安装、连接这些器件的 配套设备组成。
5.5.5配置步骤…………………………………20
4.3光广播电视网…………………………………10
5.5.6工艺要求…………………………………20
4.3.1定义………………………………………10 5.6活动连接器配置原则…………………………21
4.3.2参考模型…………………………………10 5.7光交箱的配置原则……………………………22
4.3.3基本传输原理……………………………11
5.7.1位置选择………………………………22
4.3.4光分配网（ODN）的组成………………11
5.7.2产品选择………………………………23
5 光分配网（ODN）的设计原则……………………12
5.7.3功能要求………………………………24
5.1设计界面划分…………………………………12
泰安分公司光纤到户（FTTH） 工程设计规范
（试行）
2020/4/5
1
目录
1 总则…………………………………………………3 5.4入户光缆设计要求……………………………17
2 术语和定义…………………………………………4
5.4.1光缆选择…………………………………17
3 引用标准……………………………………………6
2.0.8光缆分纤箱，通常是指连接配线光缆与入户皮线光缆的连接设备，即：将大芯 数的光缆分成很多独立的入户光纤，只是起一个分光纤的作用，不起分光的作用。

FTTH基础知识培训课件(PPT90页)

FTTH基础知识培训课件(PPT90页)
▪ 在每一个分组开始之前添加一个LLID，替代以太网前导符的最后两个字节；
▪ OLT接收数据时比较LLID注册列表，ONU接收数据时，仅接收符合自己的 LLID的帧或者广播帧。
➢TDMA方式
EPON工作原理－上行
FTTX工作原理
▪ OLT接收数据前比较LLID注册列表；
▪ 每个ONU在由局方设备统一分配的时隙中发送数据帧；
FTTH基 础 知 识 培 训 课件 (PPT90页 )

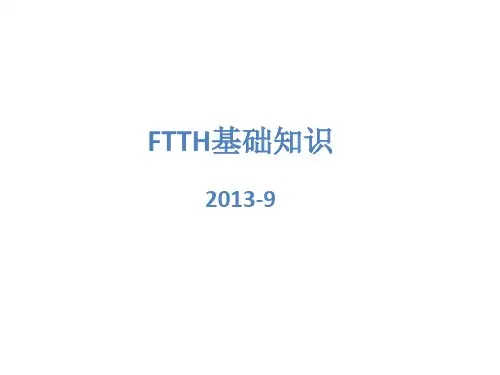

FTTH基础知识
2013-9
FTTH基 础 知 识 培 训 课件 (PPT90页 )
PON及FTTX简介 FTTH工作原理 传输指标 OLT/ONU设备介绍 ODN网络器材 FTTH工程界面
一、PON及FTTX简介
PON的介绍
PON及FTTX简介
端设备(ONU/ONT)之间通过无源的光缆、光分/ 合路器（ODP)等组成的光分配网(ODN)连接的 网络。 ODP是一个无源光分路器。光分路器将从局端 OLT下行信号分为与原信号完全相同的多路信号 (光分路器不改变信号的内容，只分配信号的功率)。 同时，光分路器将各ONT的上行信号合路送往 OLT。
FTTX定义
PON及FTTX简介
FTTH(Fiber To The Home）光纤到户
•是指仅利用光纤媒质连接通信局端和家庭住宅的接入方式， 在各种类型的宽带接入中，光纤到户是宽带有线接入的发 展方向。
FTTX系统的组成
PON及FTTX简介
FTTH系统的基本组成包括FTTH光线路终端（OLT)、光 分配网（ODN)、 FTTH光网络终端（ONT)三大部分
▪ 分配的时隙补偿了各个ONU距离的差距，避免了各个ONU之间的碰 撞。
三、传输指标

公司内部培训通信光纤到户(FTTH)工程设计PPT课件

公司内部培训通信光纤到户(FTTH)工程设计PPT课件
☆平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支 器件，分路的功能在芯片上完成。
按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁
挂式分光器等。 盒式分光器主要应用于机房 ODF 架内，光缆交接箱内等。托 盘式分光器只能安装在机房 ODF 架或者光缆交接箱内，占用2个12芯熔 纤盘的大小（1：16 和 1：32 外壳大小一致），各个厂家生产的产品有差异， 有塑料外壳的和金属外壳 2 种。 机架式分光器只能安装在标准机架内，宽度为600mm，壁挂式分光器安装在
网络系统也需要将光信号进行耦合、分支、分配， 这就需要光分路器来实现。 光分路器又称分光器，是光纤链路中最重要的无 源器件之一，是具有多个输入端和多个输出端的 光纤汇接器件，常用M×N来表示一个分路器有M 个输入端和N个输出端。在光纤CATV系统中使用 的光分路器一般都是1×2、1×3以及由它们组成 的1×N光分路器。作用与路由器差不多。
左下、 右下
1.5mm不锈钢材质、静电喷 涂，隔热层，正面有中国联 通LOGO，铜质接地排，浪涌
保护器
温控设备 、风扇
关门状态 时，距柜 体1.5m处 ，最大噪 音应小于
65dB
左下、 右下
其它要 求
备注
全封闭 ，全翻 边防水 结构设 计；防 盗防雨 遮阳顶 盖；防 盗锁、 明锁； 具有专 用于进 缆保护 的密封 结构
综合信息箱用于提供ONU设备的安装、防雷供 电、光缆引入及熔接、以太网或音频配线等功 能，设备具有室内室外多种安装结构可选，箱 体具有防尘、散热等功能，分为室内型和室外 型两种。
15
通信光纤到户(FTTH)工程设计
壁挂综合信息箱简介
16
通信光纤到户(FTTH)工程设计

FTTH培训资料.pptx

FTTH培训资料.pptx

光缆分纤 箱/盒 （OTB）
位置：室内竖井、过道等 端口数：72/36 参考尺寸： H420×W400×D200（箱）12
2、FTTH规划思路
ODN——分光器介绍： 分光器是组建EPON网络的一个组件，是一个连接OLT和ONU的无源设备， 它的功能是分发下行数据，并集中上行数据 EPON中分光器最大分光比为1：64，及64条光纤可通过1条光纤传送信号 分光器尽可能靠近用户。
❖ 根据电信业务发展的趋势，为提高网络的综合接入 能力，实现三网合一（话音、数据、图象），中国 电信集团公司(以下简称中国电信)积极探索，在现 有的光纤到路边(FTTC)、光纤到小区(FTTZ)、光纤 到大楼(FTTB)用户光缆网的基础上，利用EPON 技 术将光纤延伸到最终用户的FTTH 工作XX电信分公司 2011年5月
目录
1、FTTH前言及基本情况了解 2、FTTH规划思路 3、FTTH规划模型 4、FTTH室内布线方案
2
前言
❖ 随着电信网接入技术的发展，用户宽带接入方式层 出不穷，xDSL、FTTx+LAN、WLAN 等方式已得到 广泛的应用，但光纤到户(FTTH)将是电信有线宽带 接入发展的目标。
缩略语
❖ FTTC(Fiber to the Curb) 光纤到路边 ❖ FTTB(Fiber to the Building) 光纤到楼 ❖ FTTO(Fiber to the Office) 光纤到办公室 ❖ FTTH(Fiber to the Home) 光纤到户 ❖ OBD(Optical branching device) 光分路器 ❖ ODN(Optical distribution network) 光配线网 ❖ OLT(Optical line terminal) 光线路终端 ❖ ONU(Optical network unit) 光网络单元 ❖ PON(Passive optical network) 无源光网络 ❖ POTS(Plain old telephone service) 普通电话业务 ❖ EPON(Ethernet Passive Optical Network) 基于以太网方式

FTTH入户光缆施工及家庭网络安装培训PPT课件

FTTH入户光缆施工及家庭网络安装培训PPT课件
水底敷设和架空。
原材料来源丰富，价格低廉
• 制造石英光纤的最基本原材料是二氧化硅既石英砂，在大自 然中的含量几乎是取之不尽、用之不竭的，规模生产后价格 低廉，并且替代了铜缆以后，节省了有色金属资源。
第4页/共119页
光纤通信概论
光
纤 通
1、质地脆，
2、光纤的切 断和接续需要
3、分路、耦
4、光纤光缆 的弯曲半径不
纤
n1<n2
导
入射角θ1<临界角
光
原
理
入射
θ1
反射
纤芯n1
包层n2
入射 θ1
折射 纤芯n1 包层n2
入射角θ1=临界角
n1<n2
全反射条件：
n1<n2
纤芯折射率n1大于包层折射率n2
9
入射角θ1>临界角
入射角大于等于全反射的临界角
第9页/共119页
光纤通信概论
按材料分类：
• 玻璃光纤：纤芯与包层都是玻璃，损耗小，传输距离长，成本高。
10
第10页/共119页
光纤通信概论
按ITU-T或IEC文号分类
• G.651 多模光纤
• G.652 零色散点在1300nm波长左右的单模光纤 目前使用最为广泛
光
• G.653 零色散点在1550nm波长左右的单模光纤
纤
• G.654 截止波长位移单模光纤
的
• G.655 非零色散位移单模光纤
类
对于载波通信而言，载波频率（简称载频）越高，意味着可以用于通信的
频带就越宽，通信容量就越大。由于光纤中传输的光波要比无线、电通信使用
的频率高得多，因此光纤通信的通信容量要比无线、电通信有更大的通信容量。

中国电信FTTH基础知识培训-PPT课件

中国电信FTTH基础知识培训-PPT课件

1.
PON典型网络结构
语音 数据
ONT
PON系统主要由OLT、ODN和ONU三部分组成，其中 ODN不包含有源设备，OLT至ONU之间通过光分路器 连接形成P2MP（点到多点）的结构
Internet
FTTH
IPTV
监控
IMS/SS /2G/3G 城域网 /传输 OLT 分光器 FTTB 10GE/GE
（3）ODN简介
ODN位于ONU和OLT之间，为OLT与ONU提供光传输手段，完成光信号的传输 和功率分配任务。ODN通常呈树型分支结构，主要包含下列设备： – 局端配线设施：光配线架等 – 光分配点设施：光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等 – 光用户接入点设施：光分路器、光分线盒、光分歧接头盒等 – 用户端接设施：用户智能终端盒、光纤信息面板 – 其他基本器材：光缆、光纤连接器、尾纤等
（二）PON系统基本原理
PON（无源光网络）是指OLT（光线路终端）和ONU（光网络单元 ）之间的ODN（光分配网络）全部采用无源设备的光接入网络 PON是一种点对多点（P2MP）的光接入系统，它能够节省光纤资源 、ODN无需供电、用户接入方便和支持多业务接入，是运营商目前 大力推行的宽带光纤接入技术，主要有EPON和GPON两种技术。
TDMA方式
PON系统传输方式—下行方向
下行方向为广播方式
下行数据广播发送，每个ONU根据下行数据的标识信息接收属于自己的 数据，丢弃其他用户的数据
广播方式
PON系统的基本组成有： 局端的光线路终端（OLT）设备 ODN，指用于连接局端OLT设备和远端ONU设备之间的光分配 网络，ODN只包含无源器件或设施 Optical Network Unit 光网络单元（ONU/ONT）。

光纤到户FTTHODN组网及造价PPT课件

光纤到户FTTHODN组网及造价PPT课件
第10页/共29页
已建多层住宅ODN组网模式-一级分光
已建多层住宅大多建筑年限较长，一般小区内管道和楼内垂直竖井等通信配套 资源比较缺乏；
一般为3-7层，每层2-6户或更多，建议每个单元楼内住户小于等于6户时采用 一级分光方式，大于6户时采用二级分光方式；
一级分光方式 ➢ 规模较小的宜将分光器集中安装在小区 光纤汇聚点的光缆交接/配纤设备内； ➢ 较大规模的多层住宅，分区域设计光纤 汇聚点，分光器安装在光缆交接/配纤 设备内； ➢ 每个单元楼内中间楼层安装一只光缆分 纤盒，配纤容量小于等于6芯； ➢ 小区光纤汇聚点的光缆交接/配纤设备， 其上联光缆容量按业务终期时光分路器 的 安 装 数 量 来 配 置 ， 并 预 留 2-4 芯 备 用 纤；
➢ 聚类型商务楼每楼层安装一只光缆分纤盒； 楼层型商务楼每间隔2-3 个楼层安装一只光
第20页缆/共分2纤9页盒
农村区域ODN组网模式
农村区域指未经统一规划建设，由农村住户依据地形、宅基地分布自行建设的， 不具备水平、垂直弱电通道，主要采用架空、墙壁等方式明布入户光缆的低端住 宅（农村、城郊结合部居民自建住房，社会主义新农村统规自建住房）；
课 程提纲
1 FTTH ODN组网概述
2 不同场景ODN组网模式 3 FTTH 造价分析
第1页/共29页
ODN组网主要因素
并从建网的经济性、网络的安全性和维护的便捷 性等多方面综合考虑，选择合适的组网模式
用户分布情况
系统的传输距离 现有光缆路由
ODN 组网
用户属性 带宽需求
现有光缆容量 管道等基础资源
第5页/共29页
分光方式特点及优劣势比较
一级分光方式的 ODN网络
• 结构简单，故障点少，较二级 分光可节省0.5-1.0dB的插损；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
通信光纤到户(FTTH)工程设计
通信光纤到户(FTTH)工程设计
图中所示为一个典型的小区FTTH方案
3
通信光纤到户(FTTH)工程设计
基本概念： 1、pstn:所谓公用电话交换网（PSTN——Public Switch Teleph one Network），即我们日常生活中常用的电话PSTN网。 众 所周知，PSTN是一种以模拟技术为基础的电路交换网络。在 众多的广域网互连技术中，通过PSTN进行互连所要求的通信 费用最低，但其数据传输质量及传输速度也最差，同时PSTN 的网络资源利用率也比较低。 PSTN提供的是一个模拟的专有 通道，通道之间经由若干个电话交换机连接而成。当两个主 机或路由器设备需要通过PSTN连接时，在两端的网络接入侧 （即用户回路侧）必须使用调制解调器（Modem）实现信号 的模/数、数/模转换。
☆平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支 器件，分路的功能在芯片上完成。
按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁
挂式分光器等。 盒式分光器主要应用于机房 ODF 架内，光缆交接箱内等。托 盘式分光器只能安装在机房 ODF 架或者光缆交接箱内，占用2个12芯熔 纤盘的大小（1：16 和 1：32 外壳大小一致），各个厂家生产的产品有差异， 有塑料外壳的和金属外壳 2 种。 机架式分光器只能安装在标准机架内，宽度为600mm，壁挂式分光器安装在
10
通信光纤到户(FTTH)工程设计
8、 ONU (Optical Network Unit) 光节点。 ONU分为有源光网络单元和无源光网络单 元。
一般把装有包括光接收机、上行光发射机、 多个桥接放大器网络监控的设备叫做光节 点。
11
通信光纤到户(FTTH)工程设计
9、光纤分路器：与同轴电缆传输系统一样，光
4
通信光纤到户(FTTH)工程设计
2、internet:计算机网络互相联接在一起的 方法可称作“网络互联”，在这基础上发 展出覆盖全世界的全球性互联网络称互联 网，即是互相连接一起的网络。
5
通信光纤到户(FTTH)工程设计
3、softswitch:软交换机技术,基于分组网利用程控软件提供呼 叫控制功能的设的而设计的技术实践手段。这一定义也说明， Softswitch借用了传统电信领域PSTN网中的“硬”交换机 switch的概念，所不同的是强调其基于分组网和呼叫控制与媒 体传输承载相分离的含义。Softswitch是NGN中的重要组成部分， 但它更多的是关注呼叫控制功能的设备和系统，其本身并不能 构成特别的整体组网技术机制和网络体系架构。
8
通信光纤到户(FTTH)工程设计
6、 AAA服务器:其主要目的是管理哪些用户可以
访问网络服务器，具有访问权的用户可以得到哪 些服务。如何对正在使用网络资源的用户进行记 账？具体为： 验证(Authentication): 验证用户是否可以获得 访问权限。 授权(Authorization) : 授权用户可以使用哪些 服务。 记账(Accounting) : 记录用户使用网络资源的 情况。
12
通信光纤到户(FTTH)工程设计
分光器设备简介
分光器按照制造工艺的不同，分光器主要分为两大类：FBT 型（熔融拉锥式 分光器）和 PLC 型（平面光波导功率分光器）。 ☆ 熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，
拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其 中一端保留一根光纤（其余剪掉）作为输入端，另一端则作为多路输出端。
墙壁上，可安装在走廊，楼道内。注意分光器需要防晒及防雨，主要原因是
6
通信光纤到户(FTTH)工程设计
4、BRAS:宽带远程接入服务器（Broadband Remote Access Server,简称BRAS）一种面向宽带 网络应用的新型接入网关。它是宽带接入网和骨干 网之间的桥梁，提供基本的接入手段和宽带接入网 的管理功能。它位于网络的边缘，提供宽带接入服 务、实现多种业务的汇聚与转发，能满足不同用户 对传输容量和带宽利用率的要求，因此是宽带用户 接入的核心设备。
网络系统也需要将光信号进行耦合、分支、分配， 这就需要光分路器来实现。 光分路器又称分光器，是光纤链路中最重要的无 源器件之一，是具有多个输入端和多个输出端的 光纤汇接器件，常用M×N来表示一个分路器有M 个输入端和N个输出端。在光纤CATV系统中使用 的光分路器一般都是1×2、1×3以及由它们组成 的1×N光分路器。作用与路由器差不多。
-（电气专业）
通信光纤到户(FTTH)工程设计
1
建筑电气施工图设计审查常见问题分析
各位电气同事，大家好！
在我们一起工作的过程中，我们时常会遇到关于通信光纤 到户(FTTH)工程设计，包括内网与外线工程。
这里我们对通信光纤到户(FTTH)工程设计要点及其基本概 念、常识作一个分析和总结，并以此作为下一步深入研究的 基础。
9
通信光纤到户(FTTH)工程设计
7、 OLT: （Optical Line Terminal）光线路终
端。 在PON技术应用中，OLT设备是重要的局端 设备，它实现的功能是： ★ 与前端（汇聚层）交换机用网线相连，转化成 光信号，用单根光纤与用户端的分光器互联。 ★ 实现对用户端设备ONU的控制、管理、测距等 功能。 ★ OLT设备和ONU设备一样，也是光电一体的 设备。
7
通信光纤到户(FTTH)工程设计
5、 IP：是Internet Protocol的外语缩写
网络之间互连的协议也就是为计算机网络相互连 接进行通信而设计的协议。在因特网中，它是能 使连接到网上的所有计算机网络实现相互通信的 一套规则，规定了计算机在因特网上进行通信时 应当遵守的规则。任何厂家生产的计算机系统， 只要遵守 IP协议就可以与因特网互连互通。IP地 址具有唯一性，根据用户性质的不同，可以分为5 类。另外，IP还有进入防护，知识产权，指针寄 存器等含义。
