光纤到户工程设计规范

小区光纤入户工程施工规范一、概述光纤入户工程是指利用光纤技术在小区内进行网络接入的工程。

光纤入户工程是小区信息化建设的重要组成部分，对于提高小区的网络接入速度、提升用户体验、实现信息化管理具有重要意义。

因此，光纤入户工程的施工规范对于保证工程质量、提升用户满意度具有重要意义。

二、施工前准备1. 编制工程施工方案，明确施工内容、施工方法、工期计划等内容。

2. 对施工现场进行勘察，了解现场地貌，确定施工的方位和布线方案。

3. 科学设计施工工艺流程，确保施工过程稳定有序。

4. 选配施工设备和工具，保证施工设备完好，施工工具齐全。

三、施工过程1. 光缆敷设（1）对施工路线进行标记，保证光缆敷设路径清晰。

（2）进行预埋管道、井盖等土建工程，确保敷设路径顺畅。

（3）合理选择敷设方式，应采用水平敷设在地下，垂直敷设在室内。

（4）严格按照光缆敷设规范进行敷设，保证光缆的延展性和强度。

2. 光纤接入（1）按照工程方案布置光纤接头盒、光纤终端盒等设施。

（2）进行光纤连接，保证接头的质量。

（3）严格按照光纤接入规范进行接入工程，保证光纤的接头质量和稳定性。

3. 网络调试（1）进行网络设备的调试，确保网络设备能够正常工作。

（2）对光纤入户的网络进行测试，确保网络连接质量。

（3）保证光纤入户网络的稳定性和安全性。

四、施工后验收1. 对已完成的光纤入户工程进行验收，确认工程质量是否符合规范要求。

2. 对光纤入户网络进行测试，确认网络连接质量是否符合要求。

3. 对光纤入户设备进行测试，确认设备工作状态是否正常。

4. 对光纤入户工程进行总结和交接，确保工程的顺利完工。

五、安全管理1. 严格执行施工现场安全管理制度，确保施工人员的人身安全。

2. 进行施工现场的安全巡视，确保施工设备和工具的安全使用。

3. 对施工现场进行必要的防护措施，确保施工现场的安全卫生。

4. 对施工人员进行安全培训，确保施工人员的安全意识。

六、环境保护1. 对施工现场进行环保意识教育，确保施工人员的环保意识。

光纤到户（FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。

主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。

本规范适用于中国联通内部，作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。

本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。

如执行本规范严格要求的条文有困难时，应提出充分理由并经主管部门审批。

2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络（GPON) 》。

YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络（GPON) 》。

YD/T 1475-2006《接入网技术要求－基于以太网方式的无源光网络(EPON)》。

YD/T 1771-2008《接入网技术要求－EPON系统互通性要求》。

YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。

QB/CU 049-2009《中国联通GPON设备技术规范》。

QB/CU 025-2010《中国联通EPON设备技术规范》。

QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。

QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。

3相关释义3.1名词释义BRAS（Broadband Remote Access Server）：宽带远程接入服务器EPON（Ethernet over Passive Optical Network）：基于以太网技术的无源光网络FE （Fast Ethernet）：快速以太网FTTH（Fiber To The Home）：光纤到户GE（Gigabit Ethernet ）：千兆比特以太网GPON（Gigabit-capable Passive Optical Networks）：吉比特无源光网络HGU（Home Gateway Unit）：家庭网关单元IAD（Integrated Access Device）：综合接入设备IP （Internet Protocol）：因特网协议MDF（Main distribution frame）：总配线架OMDF（Optical main distribution frame）：光纤总配线架ODF（Optical distribution frame）：光纤配线架ODN（Optical Distribution Network）：光分配网络OLT（Optical Line Terminal）：光线路终端ONU（Optical Network Unit）：光网络单元ONT（Optical Network terminal）：光网络终端ORL（Optical Return Loss）：光回波损耗PON（Passive Optical Network）：无源光网络POS（Passive Optical Splitter）：无源光分路器QoS（Quality of Service）：服务质量SBU（Single Bussiness Unit）：单商户单元SFU（Single Family Unit）：单住户单元SLA（Service Level Agreement）：服务等级协议SR（Service Router）：业务路由器VLAN（Virtual Local Area Network）：虚拟局域网VoIP（Voice over Internet Protocol）：基于IP协议的语音WiFi（Wireless Fidelity）：无线保真3.2单位释义km：长度单位，千米bit/s：数据单位，比特率，比特/秒Kbit/s：数据单位，千比特/秒Mbit/s：数据单位，兆比特/秒s：时间单位，秒ms：时间单位，毫秒μm：长度单位，微米dB：衰减计量单位，分贝m²：面积单位，平方米Ω：电阻单位，欧姆℃：温度单位，摄氏度V：电压单位，伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络（ODN）之上的宽带接入网络，它将以太网技术和高速光传输技术结合起来，可以实现语音、数据、视频多业务的综合接入。

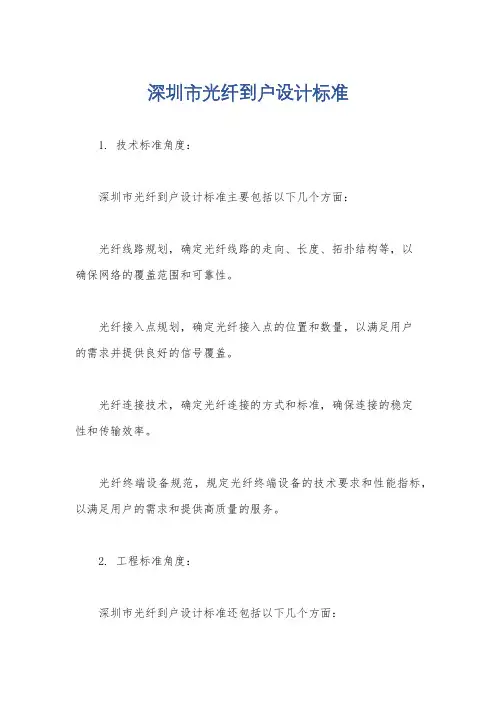

深圳市光纤到户设计标准
1. 技术标准角度：
深圳市光纤到户设计标准主要包括以下几个方面：
光纤线路规划，确定光纤线路的走向、长度、拓扑结构等，以
确保网络的覆盖范围和可靠性。

光纤接入点规划，确定光纤接入点的位置和数量，以满足用户
的需求并提供良好的信号覆盖。

光纤连接技术，确定光纤连接的方式和标准，确保连接的稳定
性和传输效率。

光纤终端设备规范，规定光纤终端设备的技术要求和性能指标，以满足用户的需求和提供高质量的服务。

2. 工程标准角度：
深圳市光纤到户设计标准还包括以下几个方面：
施工工艺标准，规定光纤线路的敷设、接头处理、保护措施等施工工艺，以确保施工质量和工程安全。

材料和设备标准，规定使用的光纤、光缆、接头、终端设备等材料和设备的质量标准，以保证工程质量和可靠性。

工程验收标准，规定工程竣工后的验收标准和程序，以确保光纤到户工程符合设计要求和技术标准。

3. 用户体验角度：
深圳市光纤到户设计标准还应考虑用户体验的因素，包括：
光纤接入速度，确保光纤到户网络的带宽满足用户的需求，提供高速稳定的网络连接。

信号稳定性，确保光纤到户网络的信号质量稳定，避免信号中断或抖动，提供良好的通信质量。

故障处理标准，规定光纤到户网络故障的处理流程和时限，以快速解决用户遇到的问题。

总结起来，深圳市光纤到户设计标准是一个综合性的标准体系，涵盖了技术、工程和用户体验等多个方面。

它的制定旨在确保光纤
到户网络的建设质量和用户体验，促进深圳市信息通信技术的发展。

目录第一部分住宅区通信设施设计 (1)1 光缆交接区与配线区设计 (1)1.1 光缆交接区设计 (1)1.2 光缆配线区的划分 (1)1.3 室外配线设备设计 (1)1.4 交接设备选用 (2)2 光缆交接箱 (2)3 光缆接头盒 (2)第二部分主干光缆以及配光缆设计原则 (3)1 主干光缆以及配光缆设计原则 (3)1.1 光缆设计参考规范 (3)1.2入户光缆线路设计原则 (3)第一部分住宅区通信设施设计1 光缆交接区与配线区设计1.1 光缆交接区设计根据住宅区的范围、通信机房至设计区域的距离、用户分布密度，可设立一个或多个交接区。

住宅区应根据交接区的划分设置交接设备，交接区划分应符合下列规定：1. 1个交接区容纳的住户数量不宜超过1000户，当用户小于100户时，可与附近建筑物合并考虑设置交接区。

2. 交接区的边界宜选用道路、绿地、小区等。

3. 交接区的划分及容纳的用户，应与最终接入交接箱的线缆标称容量及交接箱容量系列协调，并应便于今后调整扩充。

1.2 光缆配线区的划分配线区的划分应符合下列规定：1. 高层住宅宜以独立建筑物为一个配线区，其他住宅建筑宜以24芯、48芯光缆为基本单元划分配线区。

1.3 室外配线设备设计室外配线设备应包括室外机柜、落地式交接箱、墙挂式线缆配线箱、线缆接头盒，应具备承受包括雨、冰雹、风、冰、烟雾、沙尘暴、雷电及不同等级的太阳辐射等各种不良环境的能力。

安装位置确定应符合下列规定：1.应在配线线缆的交汇处。

2.应在人行道边的绿化带内、院落的围墙角、背风处。

3.应在不易受外界损伤、比较安全隐蔽和不影响环境美观的地方。

4.应靠近人（手）孔便于线缆出入，且利于施工和维护的地方。

5.应避开高温、高压、电磁干扰严重、腐蚀严重、易燃易爆、低洼等严重影响设备安全的地方。

6.应避开设有空调室外机及通风机房等有振动的场所。

1.4 交接设备选用1. 应满足进出光缆（主干、配线）管孔数的需要。

住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）中华人民共和国国家标准住宅区和住宅建筑内光纤到户通信设施工程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildings GB 50846-2012发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局发布日期：2012年12月25日实施日期：2013年04月01日中华人民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》为国家标准，编号为GB 50846-2012，自2013年4月1日起实施。

其中，第1．0．3、1．0．4、1．0．7条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2012年12月25日前言本规范是根据住房和城乡建设部《关于印发2012年工程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。

本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带网络建设、资源共享等方针政策，编制组进行了深入的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。

本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、用户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与工艺设计要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

目录第一部分小区光缆敷设规范 (1)1 光缆的敷设 (1)1.1 敷设小区设备间光缆 (1)1.2 敷设小区管道光缆 (1)2 光缆接续规范 (1)2.1 熔接前准备 (1)2.2 光纤熔接 (2)2.3 盘纤及接头盒封装 (3)2.4 接头盒安装 (4)3 光缆成端规范 (4)3.1 小区设备间ODF架光缆成端规范 (4)3.2 小区内光缆交接箱成端规范 (5)第二部分交接箱箱体安装规范 (7)1 光缆交接箱施工规范 (7)1.1 底座的砌筑 (7)1.2 光交箱体的安装 (8)1.3 交接箱标签标识规范 (8)2 设备间ODF施工规范 (10)2.1 ODF机架安装规范 (10)2.2 标签标识规范 (11)第一部分小区光缆敷设规范1 光缆的敷设1.1 敷设小区设备间光缆在光缆敷设前，一般应按施工图给出设备间内光缆路由长度进行现场准确丈量和核算，避免盲目施工造成光缆浪费或长度不足。

设备间光缆的预留长度必须考虑到测试、接续、成端所需要的长度，同时还要考虑到规定余留的长度。

光缆直接进设备间时，15-20米即为该光缆的预留长度。

在进线室安排5-20米，进线室的余留光缆，在理顺后，按规定的方式固定并作临时捆扎后再向设备间敷设，机房内预留长度一般临时放置于安全位置。

进线室光缆一旦布放完毕必须立即通知专业封堵人员进行封堵严禁自行封堵。

光缆穿放开启的防火包封要进行严密封堵。

为防止室外光缆的金属构件感应雷电引入机房，需做接地处理。

光缆弯曲部位的曲率半径要满足施工规范要求,余缆盘放合理，便于日后调用。

光缆挂牌准确、醒目，光缆走线合理无扭绞、较差，绑扎整齐美观。

1.2 敷设小区管道光缆敷设管道光缆时,敷设管道光缆的孔位应符合设计要求；敷设后的光缆应无扭转、无交叉、无明显刮痕和损伤；光缆出管孔150mm以内不得做弯曲处理；光缆接头处两侧光缆布放预留的重叠长度应符合设计要求，接续完成后，光缆余长应在人孔内盘放并固定整齐;管道光缆根据接入需要进行中间人孔预留, 长度为8m—10m；在每个人孔内的光缆上，均应安装光缆识别标志。

住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB 50846-2023）1500字住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB 50846-2023）是为了规范住宅区和住宅建筑内光纤到户通信设施工程设计和施工，保障通信设施的安全、可靠和高效运行，提高住宅区和住宅建筑的通信服务水平和用户体验。

该规范适用于光纤到户通信设施的设计和施工，包括光纤到户通信主干网、楼道点接入网、户内分布网等。

规范的内容主要包括以下几个方面：1. 设计原则和要求：规范明确了光纤到户通信设施的设计原则和要求，包括通信容量、覆盖范围、抗干扰能力、安全保护等方面的要求。

设计人员在设计时应根据实际情况合理确定这些要求，确保通信设施能够满足用户的需求。

2. 设备选择和配置：规范对光纤到户通信设施所需的设备进行了选择和配置的要求。

包括主干网设备、接入设备、分配设备等，要求设备性能符合相关标准，能够适应通信量的需求。

3. 建筑物布线建设：规范对住宅建筑物内布线建设进行了要求，包括布线结构、线缆规格、接头盒、标识等要求。

要求布线结构合理、线缆质量好、接头盒位置明确，能够方便维护和管理。

4. 安全保护和维护管理：规范对光纤到户通信设施的安全保护和维护管理提出了要求。

包括设备的地震防护、电源的保障、防火和防盗措施等要求。

同时还对设施的维护管理进行了规定，包括设备巡检、故障处理等。

通过遵守该规范的要求，可以有效保障住宅区和住宅建筑内光纤到户通信设施的质量和安全，提高通信服务的可靠性和用户满意度。

在实施过程中，相关单位和人员应严格按照规范执行，确保设计和施工符合规范要求。
