Simulink仿真环境

2．Data Import/Export类设置 ① 矩阵形式。MATLAB把矩阵的第一列默认为时间向量，
后面的每一列对应每一个输入端口，矩阵的第一行表示某 一时刻各输入端口的输入状态。另外，也可以把矩阵分开 来表示，即MATLAB默认的表示方法[t，u]，其中t是一维 时间列向量，表示仿真时间，u是和t长度相等的n维列向 量（n表示输入端口的数量），表示状态值。例如，在命 令窗口中定义t和u：
条件执行子系统分为
1．使能子系统
使能子系统表示子系统在由控制信号控制时，控制信号由 负变正时子系统开始执行，直到控制信号再次变为负时结 束。控制信号可以是标量也可以是向量。
建立使能子系统的方法是：打开Simulink模块库中的Ports & Subsystems模块库，将Enable模块复制到子系统模型 中，则系统的图标发生了变化。
阵、结构和包含时间的结构3种选择。“Limit data points to last”用来限定保存到工作空间中 的数据的最大长度。 输出选项（Output options）有： ① Refine output（细化输出） ② Produce additional output（产生附加输出） ③ Produce specified output only（仅在指定 的时刻产生输出）
4.1 初识Simulink—— 一个简单的仿 真实例

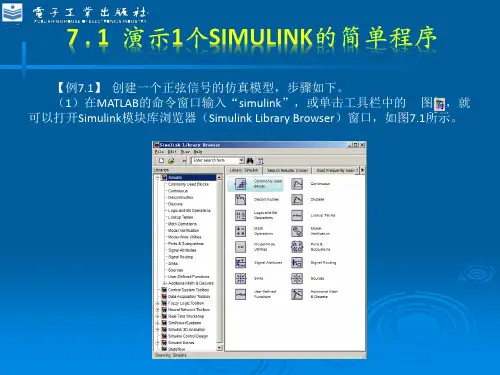

在MATLAB的命令窗口输入Simulink，或单击MATLAB主 窗口工具栏上的“Simulink”命令按钮即可启动Simulink。 Simulink启动后会显示如图4.1所示的Simulink模块库浏览 器（Simulink Library Browser）窗口。
U (s)
Kp
Ki s
Kd s

Simulink操作基础
点击进入Simulink
点击打开新建模型
拖拽模块加入模型
添加连线
2 系统仿真模型
2.1 Simulink的模块 Simulink的模块库提供了大量模块。单击模 块库浏览器中Simulink前面的“+”号，将看到 Simulink模块库中包含的子模块库，单击所需要 的子模块库，在右边的窗口中将看到相应的基本 模块，选择所需基本模块，可用鼠标将其拖到模 型编辑窗口。同样，在模块库浏览器左侧的 Simulink栏上单击鼠标右键，在弹出的快捷菜单 中单击Open the ‘Simulink’ Libray 命令，将打开 Simulink基本模块库窗口。单击其中的子模块库 图标，打开子模块库，找到仿真所需要的基本模 块。
3.2 启动系统仿真与仿真结果分析
设置完仿真参数之后，从Simulation中选择 Start菜单项或单击模型编辑窗口中的Start Simulation命令按钮，便可启动对当前模型的仿 真。此时，Start菜单项变成不可选, 而Stop菜单项 变成可选, 以供中途停止仿真使用。从Simulation菜 单中选择Stop项停止仿真后，Start项又变成可选。 为了观察仿真结果的变化轨迹可以采用3种方法： (1) 把输出结果送给Scope模块或者XY Graph模块。 (2) 把仿真结果送到输出端口并作为返回变量，然后 使用MATLAB命令画出该变量的变化曲线。 (3) 把输出结果送到To Workspace模块，从而将结果 直接存入工作空间，然后用MATLAB命令画出该 变量的变化曲线。
连续系统 基本模块
微分环节 积分环节 状态方程 传递函数 时间延迟 可变时间延迟 可变传输延迟 零-极点模型
连续系统模块库（Continuous）

2. 信号线的基本操作 信号线是系统模型中另一类最基本的元素，熟悉和正确 使用信号线是创建模型的基础。SIMULINK中的信号线并不 是简单的连线，它具有一定流向属性且不可逆向，表示实际 模型中信号的流向。 表3-2列出了SIMULINK中信号线基本操作方法的简单 描述。
图3-5 模块的基本操作示例
、按键 、按键 和按键 。
(5) 窗口切换类：包括 6 个按键，分别是按键 、按键
、按键 、按键 、按键 和按键 。
工具栏中各个工具图标及其功能说明见附录 B。
3.2 SIMULINK的基本操作 3.2.1 模块及信号线的基本操作
1. 模块的基本操作 模块是系统模型中最基本的元素，不同模块代表了不同 的功能。各模块的大小、放置方向、标签、属性等都是可以 设置调整的。表3-1列出了SIMULINK中模块基本操作方法 的简单描述。
善模型的外观
标左键
可改变折线的走向， 选中目标节点，按住鼠标左键，拖曳到目标位置，松开鼠
改善模型的外观
标左键
从一个节点引出多 条信号线，应用于不同 目的
方法 1：先按住“Ctrl”键，再选中信号引出点，按住鼠标 左键，拖曳到下级目标模块的信号输入端，松开鼠标左键；
方法 2：先选中信号引出线，然后在信号引出点按住鼠标 右键，拖曳到下级目标模块的信号输入端，松开鼠标右键
如图3-6所示，在模型中加入注释文字，使模型更具可 读性。
图3-6 添加注释文字示例 (a) 未加注释文字；(b) 加入注释文字
3.2.3 子系统的建立与封装 1. 子系统的建立 一般而言，电力系统仿真模型都比较复杂，规模很大，
包含了数量可观的各种模块。如果这些模块都直接显示在 SIMULINK仿真平台窗口中，将显得拥挤、杂乱，不利于用 户建模和分析。可以把实现同一种功能或几种功能的多个模 块组合成一个子系统，从而简化模型，其效果如同其它高级 语言中的子程序和函数功能。

第五章 Simulink建模与仿真
本章重点
Simulink基本结构 Simulink模块 系统模型及仿真
一、Simulink简介
Simulink 是MATLAB 的工具箱之一，提供交互式动态系统
建模、仿真和分析的图形环境
可以针对控制系统、信号处理及通信系统等进行系统的建 模、仿真、分析等工作 可以处理的系统包括：线性、非线性系统；离散、连续及 混合系统；单任务、多任务离散事件系统。
从模块库中选择合适的功能子模块并移至编辑窗口中，按 设计要求设置好各模块的参数，再将这些模块连接成系统 Simulink的仿真过程就是给系统加入合适的输入信号模块 和输出检测模块，运行系统，修改参数及观察输出结果等
过程
二、Simulink的基本结构
Simulink窗口的打开
命令窗口：simulink 工具栏图标：
三、Simulink模型创建
7、信号线的标志
信号线注释：双击需要添加注释的信号线，在弹出的文本编辑 框中输入信号线的注释内容
信号线上附加说明：（1） 粗线表示向量信号：选中菜单Forma t|Wide nonscalar lines 即可以把图中传递向量信号的信号线用粗 线标出；（2）显示数据类型及信号维数：选择菜单Format|Port data types 及Format|Signaldimensions，即可在信号线上显示前 一个输出的数据类型及输入/输出信号的维数；（3） 信号线彩 色显示：选择菜单Format|Sample Time Color，SIMULINK 将用 不同颜色显示采样频率不同的模块和信号线，默认红色表示最 高采样频率，黑色表示连续信号流经的模块及线。
同一窗口内的模块复制： （1）按住鼠标右键，拖动鼠标到目标
