实验七SIMULINK 仿真集成环境一、实验目的熟悉SIMULINK 的模型窗口、熟练掌握SIMULINK 模型的创建，熟练掌握常用模块的操作及其连接。
二、实验内容(1) SIMULINK 模型的创建和运行。
(2) 一阶系统仿真。
三、实验步骤1．Simulink 模型的创建和运行(1) 创建模型。
①在MATLAB 的命令窗口中输入simulink 语句，或者单击MATLAB 工具条上的SIMULINK 图标，SIMULINK 模块库浏览器。
②在MATLAB 菜单或库浏览器菜单中选择File|New|Model，或者单击库浏览器的图标，即可新建一个“untitle”的空白模型窗口。
③打开“Sources”模块库，选择“Sine Wave”模块，将其拖到模型窗口，再重复一次；打开“Math Operations”模块库选取“Product”模块；打开“Sinks”模块库选取“Scope”模块。
(2) 设置模块参数。
①修改模块注释。
单击模块的注释处，出现虚线的编辑框，在编辑框中修改注释。
②双击下边“Sine Wave”模块，弹出参数对话框，将“Frequency”设置为100；双击“Scope”模块，弹出示波器窗口，然后单击示波器图标，弹出参数对话框，修改示波器的通道数“Number of axes”为3。
③如图A4 所示，用信号线连接模块。
(3) 启动仿真①单击工具栏上的图标或者选择Simulation|Start 菜单项，启动仿真；然后双击“Scope”模块弹出示波器窗口，可以看到波形图。
②修改仿真步长。
在模型窗口的Simulation 菜单下选择“Configuration Parameters”命令，把“Max step size”设置为0.01；启动仿真，观察波形是不是比原来光滑。
③再次修改“Max step size”为0.001；设置仿真终止时间为10s；启动仿真，单击示波器工具栏中的按钮，可以自动调整显示范围，可以看到波形的起点不是零点，这是因为步长改小后，数据量增大，超出了示波器的缓冲。

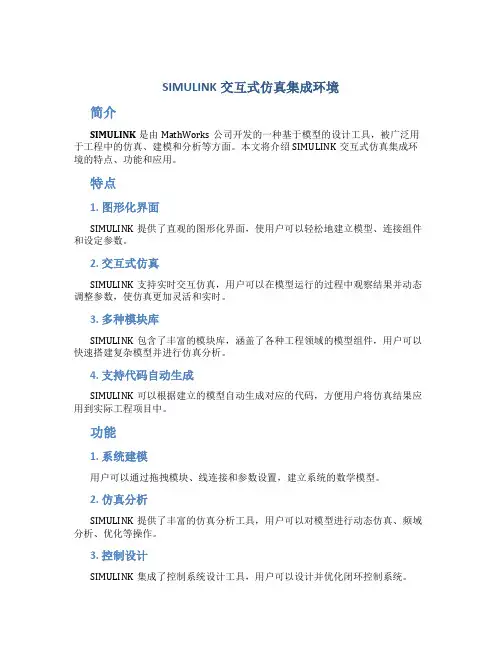

SIMULINK交互式仿真集成环境简介SIMULINK是由MathWorks公司开发的一种基于模型的设计工具，被广泛用于工程中的仿真、建模和分析等方面。
本文将介绍SIMULINK交互式仿真集成环境的特点、功能和应用。
特点1. 图形化界面SIMULINK提供了直观的图形化界面，使用户可以轻松地建立模型、连接组件和设定参数。
2. 交互式仿真SIMULINK支持实时交互仿真，用户可以在模型运行的过程中观察结果并动态调整参数，使仿真更加灵活和实时。
3. 多种模块库SIMULINK包含了丰富的模块库，涵盖了各种工程领域的模型组件，用户可以快速搭建复杂模型并进行仿真分析。
4. 支持代码自动生成SIMULINK可以根据建立的模型自动生成对应的代码，方便用户将仿真结果应用到实际工程项目中。
功能1. 系统建模用户可以通过拖拽模块、线连接和参数设置，建立系统的数学模型。
2. 仿真分析SIMULINK提供了丰富的仿真分析工具，用户可以对模型进行动态仿真、频域分析、优化等操作。
3. 控制设计SIMULINK集成了控制系统设计工具，用户可以设计并优化闭环控制系统。
4. 协同工作多人可以同时使用SIMULINK进行协同工作，通过云存储共享和编辑模型。
应用领域1. 汽车行业SIMULINK在汽车行业中被广泛应用，包括引擎控制、车速控制、底盘控制等方面。
2. 电力系统电力系统的稳定性和控制可以通过SIMULINK进行建模和仿真分析。
3. 机器人控制机器人的运动规划、路径规划和控制系统设计都可以通过SIMULINK来实现。
总结SIMULINK作为一款强大的交互式仿真集成环境，为工程师和科研人员提供了一个方便、直观、灵活的建模和仿真平台。
通过本文的介绍，读者可以更加深入了解SIMULINK的特点、功能和应用领域，从而更好地利用这一工具进行工程设计和研究工作。
simulink仿真简单实例
一、模拟环境
1、MATLAB/Simulink 设计环境：
在MATLAB中开发Simulink模型，仿真模拟系统，开发系统塑造都可以在这个环境下进行。
2、LabVIEW 设计环境：
LabVIEW允许你以基于可视化技术的开发环境（VI）来创建测试，模拟，监控系统，以及自动化系统的可视化界面。
二、仿真实例
1、基于MATLAB/Simulink的仿真实例：
（1）传统的PID控制器
这是一个利用PID控制器控制速度的例子。
首先，建立一个简单的Simulink模型，包括PID控制器、电机和反馈器件。
之后，你可以调整PID参数，以提高系统的控制能力。
（2）智能控制
这是一个基于智能控制算法的实例。
通过使用神经网络，试图根据输入自动调整PID参数，使系统具有更强的控制能力。
2、基于LabVIEW的仿真实例：
（1）叉车仿真
这是一个使用LabVIEW来模拟电动叉车运行过程的实例。
你可以模拟叉车的启动过程，叉车行驶过程，并开发出任意的叉车控制算法。
（2）汽车仿真
这是一个使用LabVIEW进行汽车模拟的实例。
你可以模拟汽车的动力性能，并开发出任意类型的汽车控制算法，如路径规划算法，自动驾驶算法等。

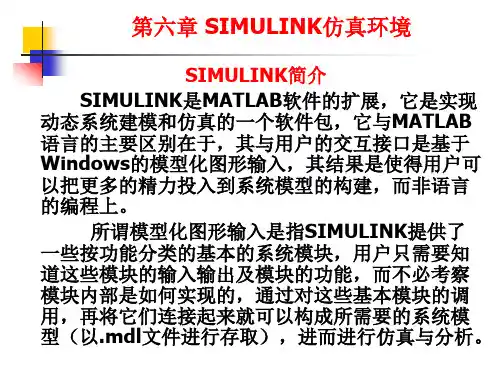

第八第八章章 SIMULINK SIMULINK 交互式仿真集成环境交互式仿真集成环境8.1 引导SIMULINK 是一个进行动态系统建模、仿真和综合分析的集成软件包。
它可以处理的系统包括：线性、非线性系统；离散、连续及混合系统；单任务、多任务离散事件系统。
在SIMULINK 提供的图形用户界面GUI 上，只要进行鼠标的简单拖拉操作就可构造出复杂的仿真模型。
它外表以方块图形式呈现，且采用分层结构。
从建模角度讲，这既适于自上而下（Top-down ）的设计流程（概念、功能、系统、子系统、直至器件），又适于自下而上（Bottum-up ） 逆程设计。
从分析研究角度讲，这种SIMULINK 模型不仅能让用户知道具体环节的动态细节，而且能让用户清晰地了解各器件、各子系统、各系统间的信息交换，掌握各部分之间的交互影响。
在SIMULINK 环境中，用户将摆脱理论演绎时需做理想化假设的无奈，观察到现实世界中摩擦、风阻、齿隙、饱和、死区等非线性因素和各种随机因素对系统行为的影响。
在SIMULINK 环境中，用户可以在仿真进程中改变感兴趣的参数，实时地观察系统行为的变化。
由于SIMULINK 环境使用户摆脱了深奥数学推演的压力和烦琐编程的困扰，因此用户在此环境中会产生浓厚的探索兴趣，引发活跃的思维，感悟出新的真谛。
在MATLAB6.x 版中，可直接在SIMULINK 环境中运作的工具包很多，已覆盖通信、控制、信号处理、DSP 、电力系统等诸多领域，所涉内容专业性极强。
本书无意论述涉及工具包的专业内容，而只是集中阐述：SIMULINK 的基本使用技法和相关的数值考虑。
节8.1虽是专为SIMULINK 初学者写的，但即便是熟悉SIMULINK 以前版本的读者也值得快速浏览这部分内容，因为新版的界面、菜单、工具条、模块库都有较大的变化。
第8.2节比较详细地阐述建模的基本操作：通用模块的具体化设置、信号线勾画、标识、模型窗参数设置。
