过电压保护器的原理.

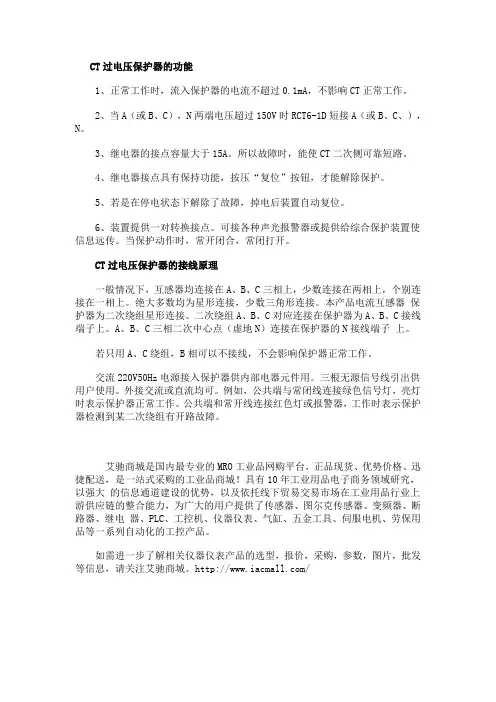

CT过电压保护器的功能1、正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。

2、当A（或B、C），N两端电压超过150V时RCT6-1D短接A（或B、C、），N。

3、继电器的接点容量大于15A。

所以故障时，能使CT二次侧可靠短路。

4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。

5、若是在停电状态下解除了故障，掉电后装置自动复位。

6、装置提供一对转换接点。

可接各种声光报警器或提供给综合保护装置使信息远传。

当保护动作时，常开闭合，常闭打开。

CT过电压保护器的接线原理一般情况下，互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。

绝大多数均为星形连接，少数三角形连接。

本产品电流互感器保护器为二次绕组星形连接。

二次绕组A、B、C对应连接在保护器为A、B、C接线端子上。

A、B、C三相二次中心点（虚地N）连接在保护器的N接线端子上。

若只用A、C绕组，B相可以不接线，不会影响保护器正常工作。

交流220V50Hz电源接入保护器供内部电器元件用。

三根无源信号线引出供用户使用。

外接交流或直流均可。

例如，公共端与常闭线连接绿色信号灯，亮灯时表示保护器正常工作。

公共端和常开线连接红色灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

三相组合式过电压保护器（TBP或JPB）一、概述过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。

这是普通氧化锌避雷器所不可相比的。

过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。

二、使用条件a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m；d) 电源频率不小于48Hz，不大于62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 最大风速不超过35m/s；h) 重污秽及以下地区。

三、用途及适用范围过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。

按保护对象和用途主要分以下几大类：1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。

2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。

3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。

4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。

四、主要规格及技术参数TBP-A-7.6F/85(150) 6 7.6 相-相 相-地15 11.2 200 2-2TBP-A-12.7F/85(150) 10 12.7 25 18.6 200 TBP-B-7.6F/85(150) 6 7.6 15.0 11.2 200 发电机、变压器、母线、开关、线路 TBP-B-12.7F/85(150) 10 12.7 25.0 24.4 200TBP-B-42F/200(户内) 35 4288 73 2002-4TBP-B-42F/630W2(户外)35 42 88 732002-7TBP-C-3.8F/85(150) 3 3.8 7.5 7.2 400电容器2-5 TBP-C-7.6F/85(150) 6 7.6 15.0 11.5 400 TBP-C-12.7F/85(150) 10 12.7 26 24 400 TBP-C-42F/200(150) 35 42 88 70 4002-4TBP-O-4.6F 3 4.6 _ 5.7 200 电机中性点2-3TBP-O-7.6F67.6_ 11.8 200表3 三相组合式避雷器注：表3和表4中带“*”的参数表示电机额定电压。

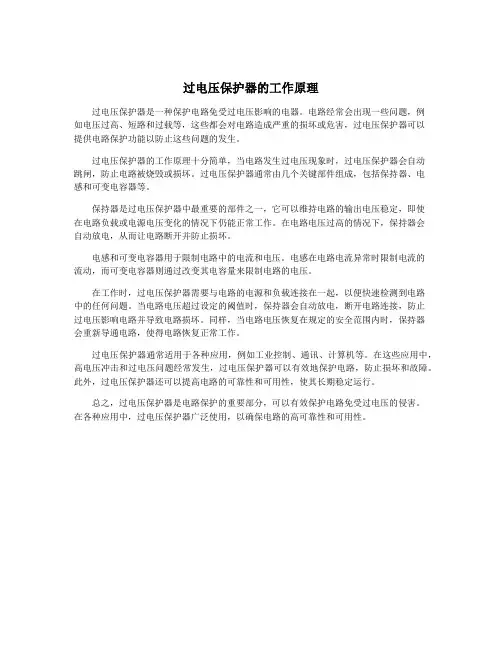

过电压保护器的工作原理过电压保护器是一种保护电路免受过电压影响的电器。

电路经常会出现一些问题，例如电压过高、短路和过载等，这些都会对电路造成严重的损坏或危害，过电压保护器可以提供电路保护功能以防止这些问题的发生。

过电压保护器的工作原理十分简单，当电路发生过电压现象时，过电压保护器会自动跳闸，防止电路被烧毁或损坏。

过电压保护器通常由几个关键部件组成，包括保持器、电感和可变电容器等。

保持器是过电压保护器中最重要的部件之一，它可以维持电路的输出电压稳定，即使在电路负载或电源电压变化的情况下仍能正常工作。

在电路电压过高的情况下，保持器会自动放电，从而让电路断开并防止损坏。

电感和可变电容器用于限制电路中的电流和电压。

电感在电路电流异常时限制电流的流动，而可变电容器则通过改变其电容量来限制电路的电压。

在工作时，过电压保护器需要与电路的电源和负载连接在一起，以便快速检测到电路中的任何问题。

当电路电压超过设定的阈值时，保持器会自动放电，断开电路连接，防止过电压影响电路并导致电路损坏。

同样，当电路电压恢复在规定的安全范围内时，保持器会重新导通电路，使得电路恢复正常工作。

过电压保护器通常适用于各种应用，例如工业控制、通讯、计算机等。

在这些应用中，高电压冲击和过电压问题经常发生，过电压保护器可以有效地保护电路，防止损坏和故障。

此外，过电压保护器还可以提高电路的可靠性和可用性，使其长期稳定运行。

总之，过电压保护器是电路保护的重要部分，可以有效保护电路免受过电压的侵害。

在各种应用中，过电压保护器广泛使用，以确保电路的高可靠性和可用性。

电力系统中的过电压保护装置设计与分析概述：电力系统中的过电压保护装置扮演着至关重要的角色，它能够有效地保护电力设备免受过电压的损害，保障系统的稳定运行。

本文将对过电压保护装置的设计与分析进行详细探讨，包括过电压的原因、过电压保护装置的作用、设计原则和常见的保护装置类型。

一、过电压的原因过电压是指电力系统中电压超过额定值的现象。

它通常由以下原因引起：1. 雷电击中：当闪电击中地面或设备时，会产生大量的超过额定电压的电磁波，这会对电力系统产生严重影响。

2. 短路故障：当电力系统发生短路故障时，电流突然增大，导致电压剧烈波动，超过设备的耐受程度。

3. 开关操作：电力系统中的开关操作会引起电压的突变，如果操作不当或有故障发生，将导致过电压。

二、过电压保护装置的作用过电压保护装置的主要作用是监测电力系统中的电压变化，并在电压超过预定阈值时采取保护措施。

它能够及时检测到过电压现象，并将其限制在能够耐受的范围内，以保护电力设备的安全运行。

过电压保护装置的工作原理是通过电压传感器采集电压信号，并将其输入到保护装置中进行分析处理。

当电压超过设定的阈值时，保护装置将触发动作，采取相应的措施来限制电压，如断开电源或投入阻抗。

三、过电压保护装置的设计原则过电压保护装置的设计应遵循以下原则：1. 准确性：保护装置应具备高精度的电压传感器，能够准确检测电压变化，并根据实际情况采取相应的保护措施。

2. 快速性：保护装置必须能够在电压超过阈值时迅速动作，以最快的速度对电力设备进行保护，避免损害的发生。

3. 稳定性：保护装置应具备良好的稳定性，能够抵抗外界的干扰和噪声，并在各种工作条件下保持稳定性能。

4. 可靠性：保护装置必须具备高可靠性，能够长时间稳定工作，并在故障发生时能够及时报警或触发保护动作。

5. 灵活性：保护装置应具备一定的灵活性，能够根据不同的电力系统特点和需求进行配置和调整，以实现最佳的保护效果。

四、常见的过电压保护装置类型根据不同的保护对象和保护策略，过电压保护装置可分为多种类型，包括：1. 涌流抑制器：主要用于防止雷电冲击产生的过电压对设备的影响。

过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。

其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。

当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。

2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。

触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。

3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。

过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。

4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。

过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。

总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。

通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。

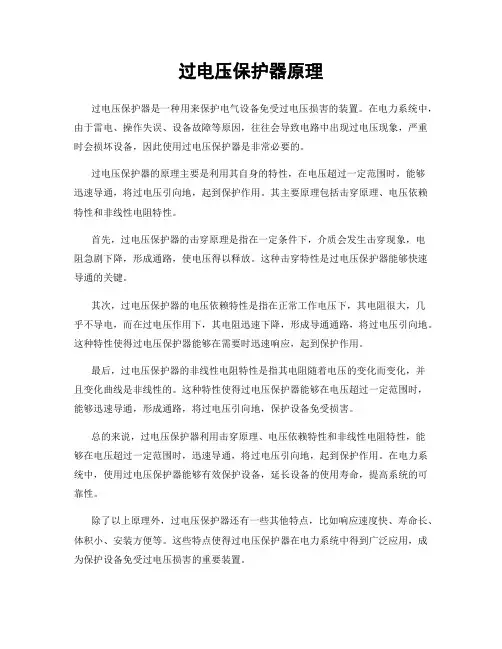

过电压保护器原理过电压保护器是一种用来保护电气设备免受过电压损害的装置。

在电力系统中，由于雷电、操作失误、设备故障等原因，往往会导致电路中出现过电压现象，严重时会损坏设备，因此使用过电压保护器是非常必要的。

过电压保护器的原理主要是利用其自身的特性，在电压超过一定范围时，能够迅速导通，将过电压引向地，起到保护作用。

其主要原理包括击穿原理、电压依赖特性和非线性电阻特性。

首先，过电压保护器的击穿原理是指在一定条件下，介质会发生击穿现象，电阻急剧下降，形成通路，使电压得以释放。

这种击穿特性是过电压保护器能够快速导通的关键。

其次，过电压保护器的电压依赖特性是指在正常工作电压下，其电阻很大，几乎不导电，而在过电压作用下，其电阻迅速下降，形成导通通路，将过电压引向地。

这种特性使得过电压保护器能够在需要时迅速响应，起到保护作用。

最后，过电压保护器的非线性电阻特性是指其电阻随着电压的变化而变化，并且变化曲线是非线性的。

这种特性使得过电压保护器能够在电压超过一定范围时，能够迅速导通，形成通路，将过电压引向地，保护设备免受损害。

总的来说，过电压保护器利用击穿原理、电压依赖特性和非线性电阻特性，能够在电压超过一定范围时，迅速导通，将过电压引向地，起到保护作用。

在电力系统中，使用过电压保护器能够有效保护设备，延长设备的使用寿命，提高系统的可靠性。

除了以上原理外，过电压保护器还有一些其他特点，比如响应速度快、寿命长、体积小、安装方便等。

这些特点使得过电压保护器在电力系统中得到广泛应用，成为保护设备免受过电压损害的重要装置。

综上所述，过电压保护器是一种利用其自身特性，在电压超过一定范围时迅速导通，将过电压引向地，起到保护作用的装置。

其原理主要包括击穿原理、电压依赖特性和非线性电阻特性。

在电力系统中，使用过电压保护器能够有效保护设备，提高系统的可靠性，延长设备的使用寿命。

避雷器的结构、原理及用途避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。

避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。

一、避雷器的结构、原理1、管型避雷器管型避雷器是一种保护间隙，是最简单的避雷器。

1）结构如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。

产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。

2）工作原理当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。

但随之而来的是电力系统的工频续流，其值也很大。

雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。

这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。

2、阀型避雷器阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

1）结构如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。

单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。

2）工作原理阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。

电流互感器过电压保护器工作原理
电流互感器过电压保护器是一种用于保护电流互感器的设备，广泛应用于变电站和电力系统中。

它的主要功能是监测电流互感器的输入电压，并在输入电压过高时通过电路控制，将电流互感器与电力系统断开，以保护电流互感器不受过电压损坏。

下面将详细介绍电流互感器过电压保护器的工作原理。

1.入侵检测：电流互感器过电压保护器首先会对输入电压进行监测，以检测是否存在过电压情况。

通常，过电压保护器采用了一组可调节的电位器，用于设置过电压触发的阈值。

当输入电压超过设定的阈值时，过电压保护器会启动保护功能。

2.触发保护：当过电压保护器检测到输入电压超过设定的阈值时，它会立即触发保护功能，将电流互感器与电力系统分离。

通常，过电压保护器内部有一套电路，可以通过电磁吸合或断电触点等方式实现对电流互感器的断开。

这可以有效地保护电流互感器免受过电压的损坏。

3.响应速度：电流互感器过电压保护器的响应速度非常快。

一旦检测到过电压情况，它会立即启动保护功能，迅速将电流互感器与电力系统断开，以防止过电压对电流互感器造成的不可逆损坏。

通常，过电压保护器的响应时间在毫秒级别，非常适合对电流互感器的保护。

4.调试功能：电流互感器过电压保护器通常具有调试功能，可以通过调整设备内部的电位器来设置过电压的触发阈值。

这样，用户可以根据实际需求和系统特点来调整过电压保护器的工作参数，以实现更好的保护效果。

总之，电流互感器过电压保护器是一种重要的电力设备，可以有效地保护电流互感器免受过电压的损害。

它的工作原理包括入侵检测、触发保护、响应速度和调试功能等关键步骤。

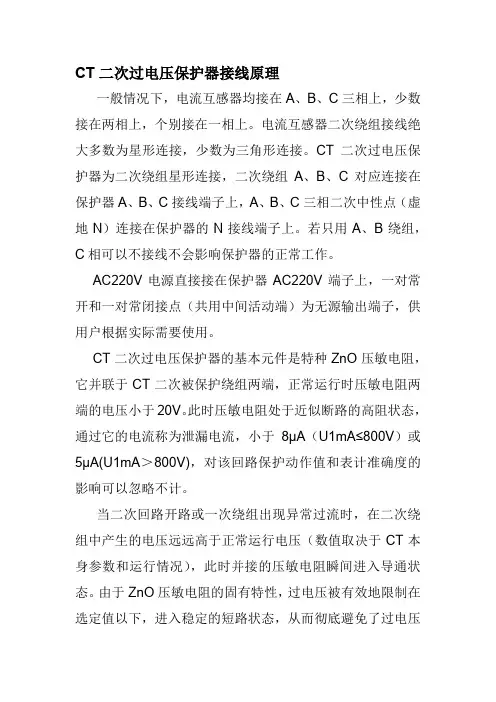

CT二次过电压保护器接线原理
一般情况下，电流互感器均接在A、B、C三相上，少数接在两相上，个别接在一相上。

电流互感器二次绕组接线绝大多数为星形连接，少数为三角形连接。

CT二次过电压保护器为二次绕组星形连接，二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。

若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。

AC220V电源直接接在保护器AC220V端子上，一对常开和一对常闭接点（共用中间活动端）为无源输出端子，供用户根据实际需要使用。

CT二次过电压保护器的基本元件是特种ZnO压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。

此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于8μA（U1mA≤800V）或5μA(U1mA＞800V)，对该回路保护动作值和表计准确度的影响可以忽略不计。

当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行情况），此时并接的压敏电阻瞬间进入导通状态。

由于ZnO压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而彻底避免了过电压
危害。

CT二次过电压保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。

故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。

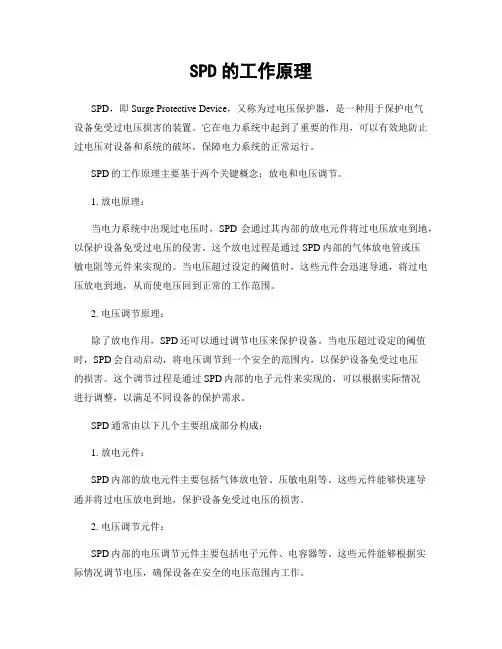

SPD的工作原理SPD，即Surge Protective Device，又称为过电压保护器，是一种用于保护电气设备免受过电压损害的装置。

它在电力系统中起到了重要的作用，可以有效地防止过电压对设备和系统的破坏，保障电力系统的正常运行。

SPD的工作原理主要基于两个关键概念：放电和电压调节。

1. 放电原理：当电力系统中出现过电压时，SPD会通过其内部的放电元件将过电压放电到地，以保护设备免受过电压的侵害。

这个放电过程是通过SPD内部的气体放电管或压敏电阻等元件来实现的。

当电压超过设定的阈值时，这些元件会迅速导通，将过电压放电到地，从而使电压回到正常的工作范围。

2. 电压调节原理：除了放电作用，SPD还可以通过调节电压来保护设备。

当电压超过设定的阈值时，SPD会自动启动，将电压调节到一个安全的范围内，以保护设备免受过电压的损害。

这个调节过程是通过SPD内部的电子元件来实现的，可以根据实际情况进行调整，以满足不同设备的保护需求。

SPD通常由以下几个主要组成部分构成：1. 放电元件：SPD内部的放电元件主要包括气体放电管、压敏电阻等。

这些元件能够快速导通并将过电压放电到地，保护设备免受过电压的损害。

2. 电压调节元件：SPD内部的电压调节元件主要包括电子元件、电容器等。

这些元件能够根据实际情况调节电压，确保设备在安全的电压范围内工作。

3. 过电压保护电路：SPD内部的过电压保护电路主要用于监测电压，并在电压超过设定的阈值时启动放电或调节电压。

这些电路能够实时监测电压变化，并根据设定值进行相应的处理。

4. 外壳和连接器：SPD通常具有一个外壳，用于保护内部的元件，并提供连接器，用于与电力系统进行连接。

外壳通常由耐高温、耐腐蚀的材料制成，确保SPD的稳定性和安全性。

SPD的工作原理可以总结为以下几个步骤：1. 监测电压：SPD内部的过电压保护电路会不断地监测电压的变化，以确保设备处于安全的工作范围内。

2. 判断电压是否超过阈值：当监测到电压超过设定的阈值时，SPD会启动相应的保护机制，以保护设备免受过电压的损害。

电流互感器过电压保护器工作原理
电流互感器过电压保护器由过电压检测回路、驱动控制电路和断电保
护电路等部分组成。

当电流互感器出现过电压时，该装置能够通过检测回
路检测到过电压信号，并通过驱动控制电路对断电保护电路进行控制，实
现切断电流互感器的输入电源以保护其不受过电压影响。

具体来说，过电压检测回路主要由过电压传感器和比较电路组成。

过
电压传感器能够将电流互感器的电压信号进行检测，并将过电压信号转换
为电压信号输入到比较电路中。

比较电路则用于将输入的电压信号与设定
的过电压阈值进行比较，一旦检测到电压信号超过阈值，即表示电流互感
器出现过电压。

驱动控制电路是根据比较电路输出的过电压信号来控制断电保护电路
的工作。

当比较电路检测到过电压信号后，会向驱动控制电路发送一个触
发信号，驱动控制电路接收到触发信号后会对断电保护电路进行控制，使
其切断电流互感器的输入电源。

断电保护电路则是实现电流互感器断电的关键部分。

它通常由电力继
电器或断路器组成。

在接收到驱动控制电路的控制信号后，断电保护电路
会立即切断电流互感器的输入电源，以避免电流互感器受到过电压的破坏。

总之，电流互感器过电压保护器的工作原理是通过过电压检测回路检
测电流互感器的电压信号，并通过驱动控制电路和断电保护电路对电流互
感器的输入电源进行切断，以保护电流互感器免受过电压的危害。

这样可
以确保电流互感器的长期稳定工作，保护电力系统的安全运行。

10kv过电压保护器工作原理
《10kv过电压保护器工作原理》
10kv过电压保护器是一种用于电力系统中的保护装置，其主要作用是保护电气设备免受由于
过电压引起的损坏。

在电力系统中，过电压是一种常见的故障，可以由雷击、电网故障或负载突然减少等原因引起。

当发生过电压时，如果不及时得到有效的保护，会导致电气设备遭受损坏，甚至造成火灾等危险。

10kv过电压保护器的工作原理主要是利用其内部的电气元件来感知电网中的过电压信号，并
根据预设的逻辑来触发相应的保护动作。

该保护器通常包括过压继电器、放电器、耦合电容器等部件。

当电网中发生过电压时，过压继电器能够感知到这一信号，并将信号传递给放电器。

放电器会在收到信号后，通过耦合电容器将过电压信号导向地，从而有效地将过电压分流释放，保护设备不受损害。

除了以上的保护原理外，10kv过电压保护器还会配备有一系列的监测和控制功能，能够实时
监测电力系统中的电压信号，并记录历史数据，以便实现远程监视和管理。

这些功能不仅能够保护电气设备，还能够提高电力系统的可靠性和运行效率。

总的来说，10kv过电压保护器是一种非常关键的装置，能够有效地保护电力系统中的设备，
确保系统的安全和稳定运行。

通过了解其工作原理，可以更好地理解其作用和重要性，为电力系统的设计和运行提供有力支持。

发电机过电压保护原理
发电机过电压保护原理是根据电压变化的幅值和时间来判断电压是否超过设定的阈值，并采取相应的保护措施。

发电机过电压保护通常采用继电器保护装置来实现。

当电压超过设定阈值时，继电器保护装置会通过感应器或传感器检测到电压变化。

然后通过比较电压变化的幅值和时间与设定阈值进行比较，判断电压是否超过阈值。

在保护装置中，通常会设置有一个可调节的时间延迟器或时间继电器。

当电压超过阈值一段时间后，时间延迟器会启动，并发送信号到继电器，触发保护动作。

这样可以防止电压瞬时波动引起的误动作。

继电器保护装置一般会采取断路器来切断发电机与负载之间的连接，使发电机不再输出电能。

同时也会发送警告信号，以提醒操作人员进行处理。

此外，发电机还可以通过调节励磁电流来实现过电压保护。

当检测到过电压时，自动调节系统会通过降低励磁电流的方式，降低发电机的输出电压，以达到保护的目的。

综上所述，发电机过电压保护原理是通过检测电压变化的幅值和时间来判断电压是否超过设定阈值，并采取相应的保护措施，包括切断输出电能和发送警告信号等。

通过这些手段，可以保护发电机免受过电压的损害。

SPD的工作原理SPD，即“Surge Protective Device”，又称为“过电压保护器”或者“防雷器”，是一种用于保护电气设备免受过电压和雷电冲击的装置。

它在电力系统中起到了至关重要的作用，可以有效地保护设备免受过电压损坏。

SPD的工作原理可以简单概括为以下几个步骤：1. 感应过电压：当电力系统中发生过电压或者雷电冲击时，SPD会感应到这些异常电压信号。

2. 电气响应：SPD会根据感应到的过电压信号做出电气响应，通常是通过内部的电气元件来实现。

3. 电流分流：SPD会将过电压信号引导到接地，从而将过电压的能量分散到地面。

4. 过电压保护：通过将过电压信号引导到地面，SPD有效地保护了电气设备，防止过电压对设备造成损坏。

SPD通常由以下几个主要组成部份构成：1. 电气元件：SPD内部通常包含一系列电气元件，如气体放电管、压敏电阻等。

这些电气元件能够在过电压发生时提供电流分流和过电压保护功能。

2. 接地电极：SPD的接地电极通常由导电材料制成，用于将过电压信号引导到地面。

接地电极的设计和材料选择对SPD的工作效果有重要影响。

3. 外壳：SPD的外壳通常由绝缘材料制成，用于保护内部电气元件免受外界环境的影响，并提供机械保护。

SPD的工作原理基于电气元件的特性和接地原理。

当电力系统中发生过电压时，SPD内部的电气元件会迅速响应并将过电压引导到接地，从而保护了电气设备。

通过合理的设计和选择，SPD可以提供可靠的过电压保护功能，确保电气设备的安全运行。

需要注意的是，SPD的选择和安装需要根据具体的应用场景和需求进行。

不同的电气系统和设备可能需要不同类型和规格的SPD。

因此，在选购和安装SPD时，建议咨询专业人士或者遵循相关标准和规范，以确保SPD的工作效果和安全性。

总结起来，SPD是一种用于保护电气设备免受过电压和雷电冲击的装置。

它通过感应过电压、电气响应、电流分流和过电压保护等步骤，保护电气设备免受过电压损坏。

输入过压保护电路原理
过压保护电路是一种用于保护电路和设备免受过高电压或尖峰电压的损害的重要装置。

它基于以下原理工作：
1.电压检测：过压保护电路中通常会加入一个电压检测电路，
它会实时监测输入电压的大小。

一旦输入电压超过设定的阈值，电路将触发进一步的保护措施。

2.比较和触发：当电压检测电路检测到输入电压超过阈值时，
会将这个信息传输给比较器。

比较器会将输入电压与设定的阈值进行比较，并在电压超过阈值时触发保护措施。

3.保护措施：过压保护电路可以采取多种保护措施，如切断电
流源、短路输入电压源等。

其中一种常用的保护措施是通过继电器将输入电路与输出电路隔离，以防止过高电压传递到输出电路。

4.复位功能：一旦输入电压恢复正常，过压保护电路会自动将
保护措施解除，并允许正常的电路操作。

5.灵敏度和可调性：过压保护电路的工作阈值可以根据实际需
求进行调整，以适应不同的应用场景。

根据需要，可以选择不同的工作阈值，以提高过压保护的灵敏度。

总结起来，过压保护电路通过检测和比较输入电压，触发保护措施以保护电路和设备免受过高电压的损害。

它是一种可靠且重要的装置，广泛应用于各种电子设备和电路中。

开关电源芯片启动过压保护电路原理
开关电源芯片的过压保护电路通常是用来保护电路不受过大的
输入电压影响，以防止损坏电路元件或设备。

其原理主要包括以下
几个方面：
1. 过压检测，过压保护电路首先需要对输入电压进行检测，通
常会使用电压比较器或者其他传感器来监测输入电压是否超过设定
的阈值。

一旦检测到输入电压超过设定范围，保护电路会立即做出
响应。

2. 触发保护动作，当过压保护电路检测到输入电压超过设定范
围时，会立即触发保护动作，通常是通过控制开关电源芯片的工作
状态，使其停止工作或者减小输出功率，以减轻输入电压对电路的
影响。

3. 输出短路，有些过压保护电路还会通过输出短路的方式来保
护电路。

一旦检测到输入电压过高，保护电路会立即将开关电源芯
片的输出短路，以消耗过高的输入能量，保护电路和设备不受损害。

4. 自恢复功能，一些过压保护电路还具有自恢复功能，当输入
电压恢复正常范围后，保护电路会自动解除保护状态，使开关电源芯片恢复正常工作。

总的来说，过压保护电路的原理是通过检测输入电压、触发保护动作、输出短路等方式来保护开关电源芯片和其他电路元件，以确保整个电路系统的安全稳定运行。

过电压保护器的原理
过电压保护器的原理，过电压保护器是一种用于保护电子设备免受过高电压的损害的装置。

它的工作原理基于一个简单的电路设计。

过电压保护器通常由一个金属氧化物压敏电阻器（MOV）和一个继电器组成。

当输入电压超过设定的阈值时，MOV的电阻值会迅速变低，形成一个低阻抗通路，将过电压分流到地。

在这种情况下，继电器被触发，将加载电路断开，以保护电子设备。

MOV是过电压保护器的核心元件。

它是一种具有非线性电阻特性的半导体材料，能够快速响应电压变化。

在正常工作电压范围内，MOV的电阻较高，能够阻止大部分电流通过。

但当输入电压超过MOV的额定电压时，其电阻值迅速下降，形成一个导电通路，释放过高的电压。

继电器是另一个关键元素。

一旦过电压触发了MOV，继电器会立即跳闸，切断电源供应。

这种保护措施确保了电子设备不会受到过高电压的损害。

过电压保护器的工作原理非常简单，但它在保护电子设备免受过电压损害方面起着至关重要的作用。

过电压保护器是什么？详细介绍过电压保护器的⼯作原理
过电压保护器，全称为：三项式组合式过电压保护器，简称为：过电压保护器。

也被有些⼈成为三相组合式避雷器。

过电压保护器是限制雷电过电压和操作过电压的⼀种保护装置。

过电压保护器的⼯作原理：此产品是采⽤放电间隙给氧化锌阀⽚分压的⽅式，来降低产品的操作冲击保护残压，进⽽实现对操作过电压的保护；过电压保护器采⽤的是四星接法，设置公共中性点，实现对相间过电压的迅速保护，可以⾮常有效的防⽌三相负载出现相间绝缘击穿。

过电压保护器可以分为两种保护：⼀、相间过压保护；⼆、相地过压保护
⼀、相间过压保护，当过电压保护器三相中的任意两相发⽣过电压时，A、B、C三个保护单元中的相应的两相则通过各⾃的间隙组件两两并联，然后在通过接地相各⾃的间隙组件串联进⾏放电保护，放电间隙组件⾃动回复。

⼆、相对地过压保护，A、B、C三相中的任意⼀相和与地发⽣过电压时，三相的三个保护单元中的相应⼀相和接地相之间通过各⾃的间隙组件串联放电保护。

三相组合式过电压保护器是保定众邦电⽓⾃主研发的新型的，⽤于相地之间和相间的过压进⾏保护的装置。

过电压保护器在某些功能上是可以替代避雷器的，但不可以完全取代避雷器，同时过电压保护器的功能是避雷器⽆法相⽐的。

浪涌保护器的基本工作原理引言现代社会中，电子设备的发展迅猛，然而作为电子设备的辅助设备之一的浪涌保护器并不为人们所熟知。

浪涌保护器是电子设备中的一种重要保护装置，能有效地保护电子设备免受浪涌电压和浪涌电流的损害。

本文将从基本原理、工作过程和各种浪涌保护器的类型等方面，对浪涌保护器的基本工作原理进行详细解释。

什么是浪涌保护器浪涌保护器，也称为过电压保护器，是用于保护设备免受浪涌电压和浪涌电流损害的一种电气装置。

在电力系统中，由于雷电、电器断路、电源切换等原因，会引起突发的电压和电流峰值，这就是我们所说的“浪涌”。

浪涌保护器的基本功能就是在电路中引入额外的电气元件，以限制和调节浪涌电压和浪涌电流的传输。

浪涌保护器的基本工作原理浪涌保护器的基本工作原理是利用元件的非线性特点，在电路中引入一个可控的阻抗，从而降低电压和电流的峰值。

下面将详细介绍浪涌保护器的基本工作原理。

可控阻抗浪涌保护器的核心元件是可控阻抗，也叫非线性元件。

在正常情况下，可控阻抗的阻抗值较大，对电流和电压的传输起到较小的影响。

然而，在浪涌电压和浪涌电流到来时，可控阻抗会迅速变低，起到短路的作用，以达到限制浪涌电压和电流的目的。

可控阻抗的触发机制为了使可控阻抗能够在正常情况下保持较高的阻抗值，同时能够在浪涌电压和电流到来时迅速变低，浪涌保护器通常采用了一种触发机制。

触发机制可以分为两类：一是通过电压触发，二是通过电流触发。

电压触发电压触发指的是当电压超过设定的阈值时，可控阻抗的阻抗值会发生变化。

电压触发的方式主要有电压启动器和电压限制器。

•电压启动器：在正常情况下，电压启动器上的电压不足以触发阀值，可控阻抗的阻抗值保持较大。

当浪涌电压到达一定数值时，电压启动器上的电压超过阀值，触发可控阻抗的动作，使其阻抗值变小。

•电压限制器：在正常情况下，电压限制器上的电压高于设定的阈值，可控阻抗的阻抗值保持较小。

当浪涌电压到达一定数值时，电压限制器上的电压超过阈值，可控阻抗的阻抗值变大。
