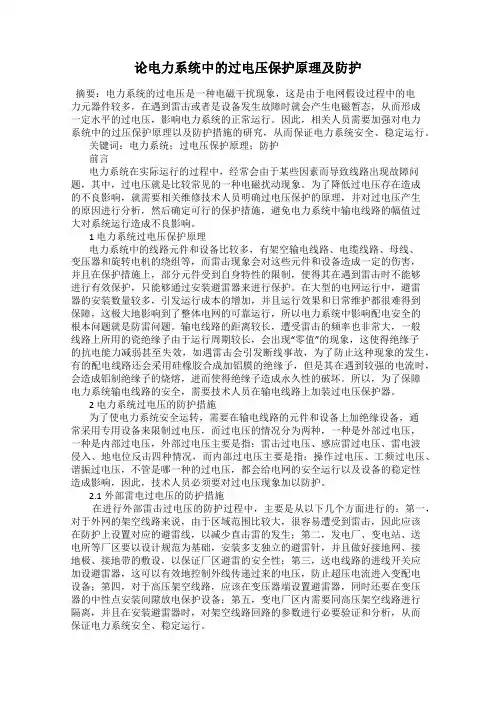

论电力系统中的过电压保护原理及防护摘要：电力系统的过电压是一种电磁干扰现象，这是由于电网假设过程中的电力元器件较多，在遇到雷击或者是设备发生故障时就会产生电磁暂态，从而形成一定水平的过电压，影响电力系统的正常运行。

因此，相关人员需要加强对电力系统中的过压保护原理以及防护措施的研究，从而保证电力系统安全、稳定运行。

关键词：电力系统；过电压保护原理；防护前言电力系统在实际运行的过程中，经常会由于某些因素而导致线路出现故障问题，其中，过电压就是比较常见的一种电磁扰动现象。

为了降低过电压存在造成的不良影响，就需要相关维修技术人员明确过电压保护的原理，并对过电压产生的原因进行分析，然后确定可行的保护措施，避免电力系统中输电线路的幅值过大对系统运行造成不良影响。

1 电力系统过电压保护原理电力系统中的线路元件和设备比较多，有架空输电线路、电缆线路、母线、变压器和旋转电机的绕组等，而雷击现象会对这些元件和设备造成一定的伤害，并且在保护措施上，部分元件受到自身特性的限制，使得其在遇到雷击时不能够进行有效保护，只能够通过安装避雷器来进行保护。

在大型的电网运行中，避雷器的安装数量较多，引发运行成本的增加，并且运行效果和日常维护都很难得到保障，这极大地影响到了整体电网的可靠运行，所以电力系统中影响配电安全的根本问题就是防雷问题。

输电线路的距离较长，遭受雷击的频率也非常大，一般线路上所用的瓷绝缘子由于运行周期较长，会出现“零值”的现象，这使得绝缘子的抗电能力减弱甚至失效，如遇雷击会引发断线事故，为了防止这种现象的发生，有的配电线路还会采用硅橡胶合成加铝膜的绝缘子，但是其在遇到较强的电流时，会造成铝制绝缘子的烧熔，进而使得绝缘子造成永久性的破坏。

所以，为了保障电力系统输电线路的安全，需要技术人员在输电线路上加装过电压保护器。

2 电力系统过电压的防护措施为了使电力系统安全运转，需要在输电线路的元件和设备上加绝缘设备，通常采用专用设备来限制过电压，而过电压的情况分为两种，一种是外部过电压，一种是内部过电压，外部过电压主要是指：雷击过电压、感应雷过电压、雷电波侵入、地电位反击四种情况，而内部过电压主要是指：操作过电压、工频过电压、谐振过电压，不管是哪一种的过电压，都会给电网的安全运行以及设备的稳定性造成影响，因此，技术人员必须要对过电压现象加以防护。

SPD的工作原理SPD，即“Surge Protective Device”的缩写，也被称为“过电压保护器”或“防雷器”，是一种用于保护电气设备免受过电压损害的装置。

它在电力系统中起到了至关重要的作用，可以有效地保护设备免受雷击、电网故障和其他过电压事件的影响。

SPD的工作原理主要涉及两个关键方面：过电压保护和电流导通。

1. 过电压保护：当电力系统中出现过电压时，SPD会迅速感知到这一变化，并通过其内部的电压传感器将过电压信号传递给保护器。

保护器会根据预设的电压阈值，判断是否需要采取措施来保护设备。

一旦过电压超过设定的阈值，保护器会立即启动，将过电压引导到地线，以确保设备不会受到过电压的侵害。

2. 电流导通：当SPD感知到过电压并启动保护机制后，它会通过内部的电流导通器将过电压引导到地线。

电流导通器通常采用气体放电管（GDT）或金属氧化物压敏电阻器（MOV）等元件。

这些元件具有较高的电阻，但一旦电压超过其额定值，它们将迅速变为导通状态，将过电压引导到地线，从而保护设备免受过电压的影响。

SPD通常由以下几个主要部分组成：1. 电压传感器：用于感知电力系统中的过电压变化。

2. 保护器：根据电压传感器的信号，判断是否需要启动保护机制。

3. 电流导通器：将过电压引导到地线，确保设备免受过电压的侵害。

4. 接地系统：提供一个良好的接地路径，以便将过电压安全地引导到地线。

5. 外壳和连接器：用于保护SPD内部元件，并连接SPD与电力系统。

SPD的工作原理可以总结为以下几个步骤：1. 监测：SPD通过电压传感器不断监测电力系统中的电压变化。

2. 判断：当电压超过设定的阈值时，保护器判断是否需要启动保护机制。

3. 启动：如果过电压超过阈值，保护器将启动，并将过电压引导到地线。

4. 保护：电流导通器将过电压引导到地线，确保设备免受过电压的侵害。

5. 恢复：一旦过电压事件结束，SPD会自动恢复到正常工作状态。

需要注意的是，SPD的选择和安装应根据特定的应用环境和设备需求进行。

电力系统中的防雷保护防止雷击是电力系统运行中需要考虑的一个重要问题。

因为一旦遭受雷击，电力设施可能受损或烧毁，甚至导致停电事故。

因此，为了保障电力系统的正常运行，我们需要进行有效的防雷保护。

一、防雷保护的基本原理电力系统中的防雷保护主要采用两种原理：一是闪络放电原理，即通过接地使雷击电流自然分散；二是过电压保护原理，即通过引入防雷装置，将来自雷电的过电压分流或吸收，保护设施不受损害。

一个完善的防雷保护系统应该包括三个层面：一是对设施进行优化设计和布置，避免设施发生雷击；二是通过设立避雷带和接地装置等手段，使雷击电流自然分散，减小设施损害；三是通过装设避雷器等装置，吸收或分流雷电过电压，保护设施不受过电压损害。

二、防雷保护的常用设施1.避雷网和避雷针：避雷网是一种覆盖在建筑物或其他设施上的屏蔽网，避雷针是一种高耸在建筑物顶端的导体，能够在风雨雷电天气时吸收或分散雷电。

这些设施都是基于闪络放电原理来工作的。

2.接地装置：接地装置是电力系统中最基本的防雷设施之一，主要目的是将雷击电流自然分散到地下。

一般情况下，接地装置应该选取有较好导电性的地层作为接地层。

3.避雷器：避雷器是通过与雷电过电压相连接，将过电压分流或吸收的一种防雷设备。

避雷器应该选用适合电力系统工作的额定电压级别和额定雷电冲击电流。

4.绝缘子：绝缘子是一个将电极隔离开来的电气设备，可以防止电流通过器件。

在防雷保护中，绝缘子是最基本的防护措施。

优质的绝缘子能够减少设施因雷击引起的故障，提高设施的可靠性和经济效益。

三、防雷保护的实施措施1.规范设计和施工，尽量将电力设施设置在不易受雷击的位置，并合理布置防雷设施，避免设施损毁。

2.加强维护管理，定期检查设备和防雷装置是否正常运转，在必要时进行更换和修缮。

3.对于高耸物体，如高层建筑、广告牌等，应该加强监测和防范措施，减少雷击带来的损害。

4.提高人员防范意识，定期进行防雷培训，教育人员如何在雷电天气下行动，避免可能存在的危险。

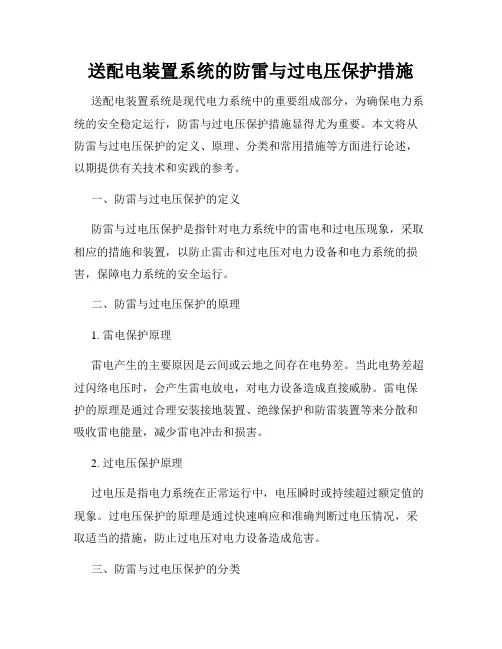

送配电装置系统的防雷与过电压保护措施送配电装置系统是现代电力系统中的重要组成部分，为确保电力系统的安全稳定运行，防雷与过电压保护措施显得尤为重要。

本文将从防雷与过电压保护的定义、原理、分类和常用措施等方面进行论述，以期提供有关技术和实践的参考。

一、防雷与过电压保护的定义防雷与过电压保护是指针对电力系统中的雷电和过电压现象，采取相应的措施和装置，以防止雷击和过电压对电力设备和电力系统的损害，保障电力系统的安全运行。

二、防雷与过电压保护的原理1. 雷电保护原理雷电产生的主要原因是云间或云地之间存在电势差。

当此电势差超过闪络电压时，会产生雷电放电，对电力设备造成直接威胁。

雷电保护的原理是通过合理安装接地装置、绝缘保护和防雷装置等来分散和吸收雷电能量，减少雷电冲击和损害。

2. 过电压保护原理过电压是指电力系统在正常运行中，电压瞬时或持续超过额定值的现象。

过电压保护的原理是通过快速响应和准确判断过电压情况，采取适当的措施，防止过电压对电力设备造成危害。

三、防雷与过电压保护的分类根据不同的保护对象和保护范围，防雷与过电压保护可分为内部保护和外部保护两大类。

1. 内部保护内部保护是指对于电力设备内部的防雷与过电压保护。

它主要包括：对设备进行合理的接地，设置绝缘保护，采用过电压保护装置等。

通过这些措施，可以有效地降低雷击和过电压对设备的影响。

2. 外部保护外部保护是指对送配电装置系统外围的防雷与过电压保护。

它主要包括：安装避雷针、避雷线、引下线、接地装置等。

通过这些措施，可以将雷电引入地下，分散雷电能量，提高系统的抗雷击能力。

四、防雷与过电压保护的常用措施为了有效地防止雷电和过电压对电力系统造成危害，常采取以下措施：1. 接地保护合理的接地装置是防雷与过电压保护的基础。

通过良好的接地系统，能够将雷电引入地下和分散雷电能量，减轻雷电对电力设备的冲击。

2. 绝缘保护电力设备需要进行良好的绝缘保护，以防止雷电和过电压通过设备外壳或绝缘损坏进行传导。

电气设备的防雷与过电压保护随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。

然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。

本文将讨论如何有效地进行电气设备的防雷与过电压保护。

一、防雷保护雷击是指由于大气激发电荷不平衡而产生的电流放电现象。

电气设备一旦遭受雷击，会造成严重的损坏甚至失效。

因此，防雷保护是至关重要的。

1. 接地系统接地系统是防雷保护中的关键措施之一。

通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。

接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。

2. 避雷针避雷针是传统的防雷保护工具之一。

它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。

避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。

3. 避雷器避雷器是一种可以吸收和分散过电压的设备。

它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。

二、过电压保护过电压是指系统中超过额定电压的电压波动。

过电压可能是由于雷击、电力系统故障或其他原因引起的。

过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。

1. 过电压保护器过电压保护器是专门用于保护电气设备免受过电压的损害。

它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。

过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。

2. 断路器断路器是一种用于保护电气设备免受过电压的开关装置。

当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。

选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。

3. 绝缘保护绝缘保护是通过绝缘材料和绝缘设备来预防过电压。

合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。

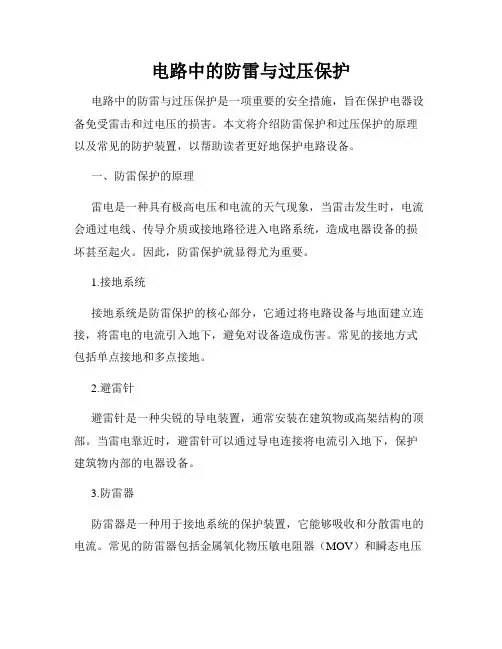

电路中的防雷与过压保护电路中的防雷与过压保护是一项重要的安全措施，旨在保护电器设备免受雷击和过电压的损害。

本文将介绍防雷保护和过压保护的原理以及常见的防护装置，以帮助读者更好地保护电路设备。

一、防雷保护的原理雷电是一种具有极高电压和电流的天气现象，当雷击发生时，电流会通过电线、传导介质或接地路径进入电路系统，造成电器设备的损坏甚至起火。

因此，防雷保护就显得尤为重要。

1.接地系统接地系统是防雷保护的核心部分，它通过将电路设备与地面建立连接，将雷电的电流引入地下，避免对设备造成伤害。

常见的接地方式包括单点接地和多点接地。

2.避雷针避雷针是一种尖锐的导电装置，通常安装在建筑物或高架结构的顶部。

当雷电靠近时，避雷针可以通过导电连接将电流引入地下，保护建筑物内部的电器设备。

3.防雷器防雷器是一种用于接地系统的保护装置，它能够吸收和分散雷电的电流。

常见的防雷器包括金属氧化物压敏电阻器（MOV）和瞬态电压抑制器（TVS）。

它们能够在雷电来临时快速响应，分散和吸收过电压，保护电器设备。

二、过压保护的原理过电压是指电路中出现比额定电压高的电压波动，其产生原因可能是雷击、电网故障或设备故障等。

过电压过高会对电路和设备造成损害，因此需要过压保护措施。

1.过压保护器过压保护器是一种装置，能够在电路电压超过设定阈值时迅速切断电路。

常见的过压保护器包括熔断器、瞬态电压抑制器（TVS）和过压保护开关。

它们通过监测电路的电压，一旦超过设定值就迅速切断电流，保护设备免受过电压的损害。

同时，过压保护器还可以自动复位，确保电路能够正常运行。

2.继电器继电器是一种电磁装置，能够在过电压发生时迅速切断电路。

它通过控制一个开关，将电路与电源隔离，从而保护设备免受过电压的影响。

三、常见的防护装置1.保护插座保护插座是一种具有过压保护功能的插座，通过内置的过压保护装置，能够在电压超出安全范围时切断电源。

使用保护插座可以有效保护插入其中的电器设备。

防雷与过电压保护技术防雷与过电压保护技术是在现代电气设备和建筑中起到至关重要的作用。

它们的应用可以有效地保护设备免受雷电和过电压的损害，并确保电力系统的正常运行。

本文将介绍防雷与过电压保护技术的原理和应用，旨在让读者对这一领域有更深入的了解。

一、防雷技术防雷技术主要是指在雷暴天气中保护建筑物、设备和人员免受雷电侵害的方法和措施。

雷电能够产生巨大的电压和电流，如果没有有效的防雷措施，将对设备和人员造成严重威胁。

以下是一些常见的防雷技术：1. 避雷针避雷针是最常见和最经典的防雷技术之一。

它通过将锋利的金属导体安装在建筑物的高处，以吸引雷电并将其安全引导到地面上。

避雷针的有效范围主要取决于其高度和尖端的形状。

正确安装和维护避雷针是预防雷电侵害的重要措施之一。

2. 接地系统接地系统是防雷技术中不可或缺的一部分。

通过将建筑物和设备与地面建立良好的接触，可以将雷电或过电压安全地引入地下。

接地系统通常由导体、接地材料以及与地下埋深适当的接地电极组成。

3. 避雷器避雷器是保护电气设备和电力线路免受过电压侵害的重要设备。

它通常由金属氧化物压敏电阻器构成，当电压超过设定阈值时，避雷器的电阻会迅速降低，从而将过电压引导到地面。

避雷器能够有效地保护设备免受过电压的破坏。

二、过电压保护技术过电压保护技术是指在电力系统中保护设备免受过电压引起的损坏的方法和措施。

由于电力系统中存在各种原因引起的过电压，如操作失误、雷电、电网故障等，为了确保设备的正常运行，过电压保护技术变得尤为重要。

以下是几种常见的过电压保护技术：1. 保护器件保护器件是过电压保护技术中使用的一种设备，用于限制和引导过电压。

例如，备受青睐的保护器件之一是可变电阻器，它能够通过改变电阻值来调节电压。

另外，熔断器也是常见的过电压保护器件，当电压超过阈值时便会自动断开电路。

2. 隔离设备隔离设备在电力系统中起到关键作用，特别是在过电压保护方面。

通过使用绝缘材料来隔离设备和电力线路，可以有效地防止过电压通过电路传递到设备中。

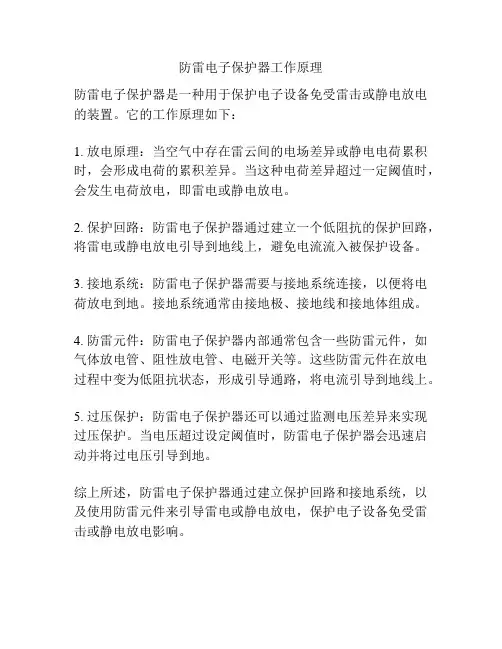

防雷电子保护器工作原理
防雷电子保护器是一种用于保护电子设备免受雷击或静电放电的装置。

它的工作原理如下：
1. 放电原理：当空气中存在雷云间的电场差异或静电电荷累积时，会形成电荷的累积差异。

当这种电荷差异超过一定阈值时，会发生电荷放电，即雷电或静电放电。

2. 保护回路：防雷电子保护器通过建立一个低阻抗的保护回路，将雷电或静电放电引导到地线上，避免电流流入被保护设备。

3. 接地系统：防雷电子保护器需要与接地系统连接，以便将电荷放电到地。

接地系统通常由接地极、接地线和接地体组成。

4. 防雷元件：防雷电子保护器内部通常包含一些防雷元件，如气体放电管、阻性放电管、电磁开关等。

这些防雷元件在放电过程中变为低阻抗状态，形成引导通路，将电流引导到地线上。

5. 过压保护：防雷电子保护器还可以通过监测电压差异来实现过压保护。

当电压超过设定阈值时，防雷电子保护器会迅速启动并将过电压引导到地。

综上所述，防雷电子保护器通过建立保护回路和接地系统，以及使用防雷元件来引导雷电或静电放电，保护电子设备免受雷击或静电放电影响。

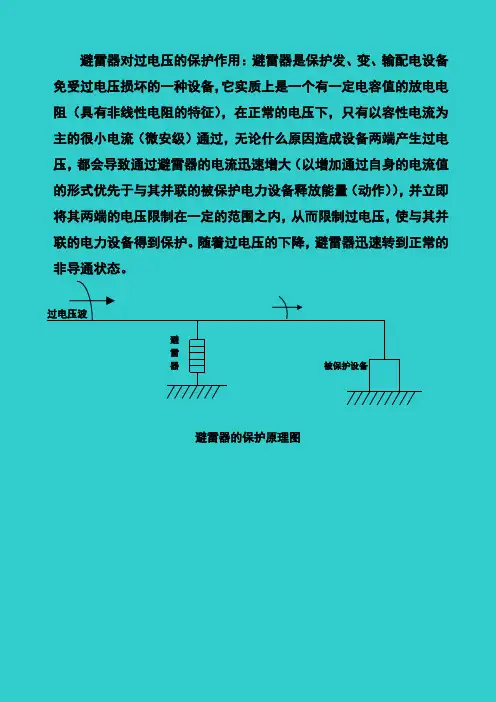

避雷器对过电压的保护作用：避雷器是保护发、变、输配电设备免受过电压损坏的一种设备，它实质上是一个有一定电容值的放电电阻（具有非线性电阻的特征），在正常的电压下，只有以容性电流为主的很小电流（微安级）通过，无论什么原因造成设备两端产生过电压，都会导致通过避雷器的电流迅速增大（以增加通过自身的电流值的形式优先于与其并联的被保护电力设备释放能量（动作）），并立即将其两端的电压限制在一定的范围之内，从而限制过电压，使与其并联的电力设备得到保护。

随着过电压的下降，避雷器迅速转到正常的非导通状态。

过电压波
避
雷
器被保护设备
避雷器的保护原理图。

防雷开关原理
防雷开关是一种用于保护电气设备免受雷击损害的装置。

它的工作原理主要包括以下几个方面：
1. 防雷开关通过引入外部的防雷导线，将雷电流引入到地面，减小雷电对电气设备的直接损害。

这些导线通常会被安装在建筑物的屋顶或高处，并与地面接地系统相连。

2. 防雷开关在电路中加入过电压保护器，用于限制过电压的大小并将其导向地面。

过电压保护器通常由可变电阻、金属氧化物电阻器（MOV）和电感器组成。

当过电压出现时，这些元件会迅速响应，将过电压导向地面，保护电气设备免受损害。

3. 防雷开关还可以通过监测电路中的电流和电压来实时检测雷击情况。

当雷电流或雷电压超过设定的阈值时，防雷开关会自动触发动作，切断电路连接，以保护电气设备免受进一步雷击损害。

总的来说，防雷开关通过引入外部的防雷导线，加入过电压保护器，并监测电路中的电流和电压来保护电气设备免受雷击损害。

它在阻断雷电流、导引过电压、检测雷击等方面发挥重要作用，确保电气设备的安全运行。

发电厂防雷接地与过电压保护一、雷电放电云层受强气流作用，内部剧烈的相对运动使云各部分带有不同极性的电荷，形成雷云。

雷云中的电荷分布不均匀，一般为密集的中心。

当雷云中电荷密集处的场强达到25～30V/cm时，就会发生放电。

大部分只发生在云间，只有小部分对地放电，对地放电的雷云90%是负极性的。

雷云放电分三个阶段：先导放电、主放电和余光放电。

先导放电延续几毫秒，从雷云开始，以游离方式逐级向下发展，形成一条高温、高电导、高电位的通道（先导通道）伸向大地。

沿先导通道充满密集的电荷，当向下延伸的先导通道与大地接近而将空气间隙击穿短接时，开始主放电，通道产生突发的明亮，并有巨大的雷响，大量电荷对地放电，产生幅值很大的冲击电流（一般几十万安培），时间短，一般不超过0.1毫秒。

然后剩余的电荷沿通道继续放电，亮光很小，称为余光放电，大约再持续几毫秒。

雷过电压又称为大气过电压，分直击雷过电压和感应雷过电压。

二、避雷针与避雷线保护为防止直击雷的破坏，电气设备要采取防雷措施，避雷针和避雷线。

避雷针用于保护发电厂和变电所。

分接闪器（针头）、引下线和接地体。

针头为10mm以上、长1到2m的圆钢制作，引下线不小于10mm的圆钢，接地体2.5m长的钢管或角钢。

避雷线是悬挂线在空中的水平接地导线，也叫架空地线，保护架空线路。

1 避雷针的保护范围单支避雷针：rx当hx≥h/2时，rx=(h-hx)p（m）；当hx＜h/2时，rx=(1.5h-2hx)p（m）；式中：h为避雷针高度（m）；P为高度影响系数，当h≤30m时，p=1；30＜h≤120m时，p=5.5/√双支避雷针：两支避雷针的保护范围，按经过两个避雷针顶点连线中间的下方一点的圆弧来确定，该点的高度计算如下：h0=h-D/7pD为避雷针间的距离（m）；p与单支的形容一致。

2 避雷线避雷线顶部的保护夹角为25°，比避雷针45°小，计算公式为：当hx≥h/2时，rx=0.47(h-hx)p（m）；当hx＜h/2时，rx=(h-1.53hx)p（m）；式中：h为避雷针高度（m）；P为高度影响系数，当h≤30m时，p=1；30＜h≤120m时，p=5.5/√双避雷线保护：h0=h-D/4p三、避雷器限制过电压，保护电气设备的一种装置。

电力设备的防雷与过电压保护随着电力设备的广泛应用，防雷与过电压保护成为了保障设备安全稳定运行的关键一环。

本文将从防雷与过电压的概念入手，分析其对电力设备的重要性，并提出一些常见的防雷与过电压保护方案。

一、防雷与过电压的概念及重要性防雷是指采取各种措施，防止雷电对设备、系统造成破坏；过电压是指电力系统或设备上出现超过正常工作电压的电压波动。

由于雷电和过电压的突发性和破坏性，防雷与过电压保护在电力设备中具有重要作用。

首先，防雷与过电压保护可以保护设备免受雷击和过电压影响。

雷电击中设备可能导致设备损坏，甚至引起火灾等安全事故。

而过电压也会对设备的电气元件造成损害，缩短设备的使用寿命。

其次，防雷与过电压保护可以提高设备的可靠性和稳定性。

通过采取防雷与过电压保护措施，可以降低雷击和过电压事件对设备正常运行造成的干扰，提高设备运行的可靠性。

尤其是对于关键性电力设备，防雷与过电压保护更是必不可少。

二、防雷与过电压保护方案1. 外部防雷措施外部防雷措施主要是通过防雷接地装置和避雷针等设备，将雷电引入地下，避免雷电对设备的直接打击。

合理布置避雷装置，确保其与设备之间的连接良好，可有效减少雷击带来的破坏。

2. 内部过电压保护内部过电压保护主要是通过安装过电压保护装置，对设备进行电气隔离和过电压限制等措施。

过电压保护装置可以及时检测到过电压事件，并通过自动切断电源或限制过电压波形来保护设备免受损害。

3. 接地保护良好的接地系统是防雷与过电压保护的基础。

通过正确设置接地装置，可以将过电压引导到地下，减少其对设备的影响。

同时，接地装置还可提供设备漏电保护、电流分流和防止静电积聚等功能。

4. 绝缘保护借助绝缘材料和绝缘结构，可在设备内部形成电气隔离层，防止过电压波形通过，保护设备内部的电气元件。

绝缘保护在电力设备中具有重要地位，可以防止过电压对设备的侵害。

三、结论电力设备的防雷与过电压保护是确保设备安全、稳定运行的重要手段。

SPD的工作原理SPD，即“Surge Protective Device”，又称为“过电压保护器”或者“防雷器”，是一种用于保护电气设备免受过电压和雷电冲击的装置。

它在电力系统中起到了至关重要的作用，可以有效地保护设备免受过电压损坏。

SPD的工作原理可以简单概括为以下几个步骤：1. 感应过电压：当电力系统中发生过电压或者雷电冲击时，SPD会感应到这些异常电压信号。

2. 电气响应：SPD会根据感应到的过电压信号做出电气响应，通常是通过内部的电气元件来实现。

3. 电流分流：SPD会将过电压信号引导到接地，从而将过电压的能量分散到地面。

4. 过电压保护：通过将过电压信号引导到地面，SPD有效地保护了电气设备，防止过电压对设备造成损坏。

SPD通常由以下几个主要组成部份构成：1. 电气元件：SPD内部通常包含一系列电气元件，如气体放电管、压敏电阻等。

这些电气元件能够在过电压发生时提供电流分流和过电压保护功能。

2. 接地电极：SPD的接地电极通常由导电材料制成，用于将过电压信号引导到地面。

接地电极的设计和材料选择对SPD的工作效果有重要影响。

3. 外壳：SPD的外壳通常由绝缘材料制成，用于保护内部电气元件免受外界环境的影响，并提供机械保护。

SPD的工作原理基于电气元件的特性和接地原理。

当电力系统中发生过电压时，SPD内部的电气元件会迅速响应并将过电压引导到接地，从而保护了电气设备。

通过合理的设计和选择，SPD可以提供可靠的过电压保护功能，确保电气设备的安全运行。

需要注意的是，SPD的选择和安装需要根据具体的应用场景和需求进行。

不同的电气系统和设备可能需要不同类型和规格的SPD。

因此，在选购和安装SPD时，建议咨询专业人士或者遵循相关标准和规范，以确保SPD的工作效果和安全性。

总结起来，SPD是一种用于保护电气设备免受过电压和雷电冲击的装置。

它通过感应过电压、电气响应、电流分流和过电压保护等步骤，保护电气设备免受过电压损坏。

防雷器工作原理和结构沈阳北一宁防雷工程有限公司技术部整理防雷器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

防雷器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

防雷器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于防雷器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1．按工作原理分：（1）开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

（2）限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

（3）分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

2．按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的基本元器件及其工作原理：1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

过电压保护器是什么？详细介绍过电压保护器的⼯作原理
过电压保护器，全称为：三项式组合式过电压保护器，简称为：过电压保护器。

也被有些⼈成为三相组合式避雷器。

过电压保护器是限制雷电过电压和操作过电压的⼀种保护装置。

过电压保护器的⼯作原理：此产品是采⽤放电间隙给氧化锌阀⽚分压的⽅式，来降低产品的操作冲击保护残压，进⽽实现对操作过电压的保护；过电压保护器采⽤的是四星接法，设置公共中性点，实现对相间过电压的迅速保护，可以⾮常有效的防⽌三相负载出现相间绝缘击穿。

过电压保护器可以分为两种保护：⼀、相间过压保护；⼆、相地过压保护
⼀、相间过压保护，当过电压保护器三相中的任意两相发⽣过电压时，A、B、C三个保护单元中的相应的两相则通过各⾃的间隙组件两两并联，然后在通过接地相各⾃的间隙组件串联进⾏放电保护，放电间隙组件⾃动回复。

⼆、相对地过压保护，A、B、C三相中的任意⼀相和与地发⽣过电压时，三相的三个保护单元中的相应⼀相和接地相之间通过各⾃的间隙组件串联放电保护。

三相组合式过电压保护器是保定众邦电⽓⾃主研发的新型的，⽤于相地之间和相间的过压进⾏保护的装置。

过电压保护器在某些功能上是可以替代避雷器的，但不可以完全取代避雷器，同时过电压保护器的功能是避雷器⽆法相⽐的。
