三相组合式过电压保护器(TBP)使用说明书醴陵奥博森电气厂一、产品用途三相组合式过电压保护器(TBP)是一种新型的过电压保护器,它主要应用于发电、供电和企业的用电系统中,对电机、变压器、开关、母线、电容器等电气设备,除了限制大气过电压保护外,同时也可限制电力系统的操作过电压,对相间和相对地的过电压,均能起到可靠的限制作用。
二、产品结构/特点三相组合式过电压保护器(TBP)的电气原理如图一所示,图中FR为高能容氧化锌非线形电阻,JX为放TBP —□—□/□□ —□附加功能 使用环境雷电流冲击残压(KV) 持续运行电压(KV ) 保护对象电间隙,由于采用对称结构,其中任意三个可分别接入A 、B 、C 三相,另一个接地线。
三相组合式过电压保护器(TBP)的主要特点: 1.通流容量大,适用范围更广;2.采用四星形接法,可将相间过电压大大降低,保护的可靠性大为提高。
3.用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再承担灭弧任务,提高了产品的使用寿命。
4.电压冲击系数为1,在各种电压波形下放电电压值相等,不受各种操作过电压波形影响。
过电压保护值准确,保护性能优良。
5.结构简单、体积小、安装方便。
三、型号说明1.保护对象:A-电机; B-变压器、母线线路、开关 ; C- 并联补偿电容器; O-电机中性点;D-电缆保护器2.使用环境:W 为户外型,无‘W’只适用于户内;3.附加功能:“J”动作计数器;四、型号及技术参数1 . 用于电机、变压器、开关、母线、线路、电容器等设备过电压保护器。
表一中所列各型保护器相间与相对地有着同样的过电压保护水平 表一JX-放电间隙 FR-非线性电阻图一 电气原理图CJX FRB2 . 电机中性点过压保护器表二3 . 电缆保护器(主要用于高压单芯电缆屏蔽层的过电压保护)表三五、用户须知1.使用的环境温度为-40℃~+60℃,海拔高度小于2000m(高于2000m订货时注明)。
一、产品用途TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。
在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。
用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。
产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用)。
TBP三相组合式过电压保护器,对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。
广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。
二、产品特点:TBP的设计新颖独特、技术性能合理可靠、参数选取科学。
本产品结构采用四星形接法,采用氧化锌非线性电阻和放电间隙相串联的结构,极大地提高了产品的保护性能和抗干扰、抗电蚀、耐老化等特性,从而消除分布电容和杂散电容对放电数值的影响,真正实现了相间过电压和相地过电压放电过程均由一个间隙完成。
在系统发生间歇弧光接地过电压及铁磁谐振过电压时,其能量小于400A2MS方波冲击能量时,过电压保护器可以起到保护作用。
本产品选用阻燃、耐老化的硅橡胶做外壳材料,从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形,氧化锌阀片直接与外壳材料热压铸在一起,阀片周围不存在空腔,从根本上解决了氧化锌避雷器的密封受潮和防爆问题。
故其电气绝缘性能好、介电强度高、抗电蚀、耐老化,而且体积小、安装方便,无需考虑相间距离和爬电距离,可根据现场情况灵活安装。
TBP系列保护器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防设计规范》。
本产品可增设自动控制设备,如放电记录器,清晰掌控工作动作状况。
可以配置自动脱离装置,当设备过压或处于故障时,脱离开电网,确保正常运行。
ISO9001认证企业AL-TBP系列组合式过电压保护器组合式过电压保护器一、组合式过电压保护器概述组合式过电压保护器是针对于中压电网(3~66kV)的一些特殊性,常规避雷器对各类操作过电压不敏感,起不到保护作用。
组合式过电压保护器采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。
我公司生产的组合式过电压保护器为复合绝缘式,结构小巧紧凑、整体全封闭成型;选用优质金属氧化物阀片,工作特性高、安全方便;特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用,或直接安装在小型箱式变电站内。
二、组合式过电压保护器用途组合式过电压保护器使用于交流中压3~66kV电力系统,用于防止主要由真空开关产生的操作过电压对电力设备的损害,同时兼有防雷功能。
主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制雷电过电压和操作过电压,对电器设备起到可靠的保护作用。
三、组合式过电压保护器选型用户可根据被保护电器设备的不同选用相应的过电压保护器,电压等级有:3.3kV、6kV、10kV、35kV 等多种规格和用途的产品供用户选择。
四、组合式过电压保护器结构特点和安装尺寸本产品结构采用四星形接法,过电压保护器A、B、C、D分别采高压电缆引线,大大缩小了相间距离。
由于采用对称结构,其中任意三个可分别接A、B、C三相,另一相接地。
五、组合式过电压保护器接线方式:AL-TBP系列组合式过电压保护器专业提供电力系统解决方案6~35kV 接线图产品标有符号“”单元接地线,其余三相分别接被保护电气设备的A、B、C即可。
六、组合式过电压保护器型号说明保护对象:A —电机型 B -电站型(并通用于常规配电领域) C —电容型特征电压:有间隙产品为额定电压,包括3.8、7.6、12.7、42无间隙产品为系统电压,包括3、 3.15*、6、6.3*、10、10.5*、35*(其中带*的为电机型)结构型式: F —复合外套整体密封间隙,不标表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座(或不特别标明) T — T型底座相间距离:包括85、131、150、200、310、630等使用地点:N —仅用于柜内IN —户内使用W1—户内用,带电缆W2 —户外用,不带电缆GY—仅用于高海拔地区附加功能:J —带计数器IM —带智能监测仪ISO9001认证企业 AL-TBP 系列组合式过电压保护器九、技术数据过电压保护器主要参数:[W1为户内型,W2为户外型]产品型号 AL- 保护对象额定电压KV (有效值)保护器额定电压KV (有效值)标称放电电流下残压2ms 方波 冲击电流 耐受A保护对象 TBP-0.5 0.38 0.5 加油站、电气设备TBP-A-3.8F 3.15 3.8 9.5 200 电动机、 发电机TBP-A-7.6F 6.3 7.6 25 200 TBP-A-12.7F 10.5 12.7 41.5 200 TBP-B-7.6F 6 7.6 25 400 变压器、母线、 开关、 线路 TBP-B-12.7F 10 12.7 41.5 400 TBP-B-42F/200 35 42 160 400 TBP-B-42F/400W1 35 42 160 400 TBP-C-3.8F 3 3.8 9.5 400 电 容 器 TBP-C-7.6F 6 7.6 27 400 TBP-C-12.7F 10 12.7 45 400 TBP-C-42F/200 35 42 150 400 TBP-C-42F/400W1 35 42 150 400 TBP-O-4.6F6.34.69.5200电 机 中 性 点 TBP-O-7.6F10.5 7.6 25 200。
过电压保护装置使用说明书过电压保护装置使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点三相组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线形电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接入A、B、C三相,另一个接地线。
三相组合式过电压保护器具有下面的一些特点:1.用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再承担灭弧任务,提高了产品的使用寿命。
2.采用四星形接法,对相间和相对地的过电压均能起到可靠的限制作用。
可将相间过电压大大降低,保护的可靠性大为提高。
3.在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。
4.使用环境温度为-400C~+600C,海拔高度小于2000m。
5. 本产品带脱钩装置,觉有防爆功能。
三、型号说明HB-BOD-□-□/□□-□附加功能使用环境相间距离(mm)持续运行电压(kV)保护对象1.保护对象:D-电动机 ;B-电站; R-并联补偿电容器; O-电机中性点;2.持续运行电压:允许持久地施加在相间及相对地的工频电压有效值;3.外套类型:F硅橡胶外套;4.使用环境:W为户外型,无‘W’只适用于户内;5.附加功能:“J”或“IM”为过电压动作记数器,(只适用于户内型);6.采用高压电缆外引结构,因此,对外引电缆长度“L”及线鼻子孔经“φ”要求,由用户在订货时注明。
四、技术参数表一型号保护对象保护器持续运行电压(kV)有效值保护对象额定电压(kV)有效值工频放电电压(kV)有效值高度mm有效值允许范围HB-D-7.6/131电动机7.66.3 12.48 11.25~15.0186200HB-D-12.7/131 12.7 10.520.6 18.0~25186235HB-B-7.6/131 变压器、母线、发动机、开关线路7.6 6 1412.6~17.5186 235HB-B-12.7/131 12.7 10 23.2 20.88~30.0186235五、外型尺寸图 (见附图)10KV等级以下图形六、试验方法及注意事项1、试验方法:试验原理接线如图(2)所示。
三相组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点三相组合式过电压保护器的电气原理如图(1)所示,图中FR 为氧化锌非线形电阻,CG 为放电间隙,由于采用对称结构,其中任意三个可分别接入A 、B 、C 三相,另一个接地线。
三相组合式过电压保护器具有下面的一些特点:1. 用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再承担灭弧任务,提高了产品的使用寿命。
2. 采用四星形接法,对相间和相对地的过电压均能起到可靠的限制作用。
可将相间过电压大大降低,保护的可靠性大为提高。
3.在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。
4.使用环境温度为-400C ~+600C ,海拔高度小于2000m 。
三、型号说明TBP -□-□/□□ -□附加功能使用环境相间距离(mm )持续运行电压(kV )保护对象1.保护对象:A-电动机 ;B-发电机、变压器、母线线路、开关 ; C- 并联补偿电容器; O-电机中性点;2.持续运行电压:允许持久地施加在TBP 相间及相对地的工频电压有效值;3.外套类型:F 硅橡胶外套;4.使用环境:W 为户外型,无‘W ’只适用于户内;5.附加功能:“J ”或“IM ” 为过电压动作记数器,(只适用于户内型TBP );6.采用高压电缆外引结构,因此,对外引电缆长度“L ”及线鼻子孔经“φ”要求,由用户在订货时注明。
四、技术参数 表 一五、外型尺寸图型 号 保 护 对 象 保护器持续运行电压(kV )有效值 保 护 对 象 额 定 电 压 (kV )有效值 工 频 放 电 电 压 (kV ) 有效值 高度 mm 有效值 允许范围 TBP-A-7.6/131 电动机 7.6 6.3 12.48 11.25~15.0 221 TBP-A-12.7/131 12.7 10.5 20.6 18.5~24.7 227 TBP-B-7.6/131 开关、母线、 线路、变压器 7.6 6 14 12.6~17.5 227 TBP-B-12.7/131 12.7 10 23.2 20.88~30.0 240 TBP-B-42/280 42 35 72 64.8~89.4 580 TBP-C-12.7/131 电容器 12.7 10 24.2 21.0~31.0 240 φφ610KV及以下电压等级 35KV电压等级六、TBP的试验方法及注意事项1、试验方法:试验原理接线如图(2)所示。
三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国·西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式……………………………………………………………………………10带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)12 5、接线方式…………………………………………………………………………极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式……………………………………………………………………………13预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器一、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。
本产品结构新颖,外形组合灵活多变,有效的利用和缩减了使用空间。
技术性能合理可靠,保护水平满足 GB 11032-2000《交流无间隙金属氧化物避雷器》、JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T ××××-××××《交流三相组合式有串联间隙金属氧化物避雷器》(报批稿)、JB/T 9672.2-2005《交流系统用有串联间隙金属氧化物避雷器》和 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的标准要求。
并在国家绝缘子避雷器质量监督检验中心通过了全面的型式试验,已广为电力、石化、铁道、煤碳等系统选用。
二、产品型号说明本产品型号编制方法严格按照 JB/T 8459-1996《避雷器产品型号编制方法》中的 4.2.3.1 条“三相组合式金属氧化物避雷器”标准要求编制,具体如下:外形结构(代号)征数字设计序号使用场所结构特征(kA)产品型式:YH—表示复合外套金属氧化物避雷器结构特征:W—表示无间隙C—表示串联间隙使用场所:S—表示配电用R—表示并联补偿电容器用Z—表示电站用D—表示电机用特征数字:○1 表示相-相的特征数字○2 表示相-地的特征数字外形结构:A—表示A 型B—表示B 型 C—表示C 型J—表示带放电记录仪三、正常使用条件a. 适用于户内、外;b. 环境温度-40℃~+40℃;c. 海拔高度不超过2600m;d. 电源频率不小于48Hz,不大于62Hz;e. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压(无间隙型)或额定电压(带串联间隙型);f. 地震烈度8 度及以下地区;g. 最大风速不超过35m/s; h. 重污秽及以下地区。
其余单元避雷器分别接在系统A、B、C三相即可。
如右图所示。
六、预防及检测
在投入运行前或使用五年后,应做预防性试验,试验分别在相-相,相-地每两单元之间进行,检测项目及方法如下:
a) 直流1mA参考电压:在避雷器两端施加直流电压(直流电压的脉动部分不大于±
1.5%),待流过避雷器的电流稳定于1mA后,读出的电流数值不得小于表1中的规定值。
b) 泄漏电流测量:在避雷器的两端施加0.75倍直流1mA参考电压(直流电压脉动部分不大于±1 .5% ),流过避雷器的电流不大于50μA。
c) 无间隙避雷器不允许做工频放电电压试验。
七、用户须知
1.订货时请按标准写清型号。
如有特殊要求,请在订货合同中详细提出。
2.产品自发货之日起,两年内因质量问题而不能使用,我公司负责更换或修理。
CHNB系列三相组合式过电压保护器说明书(有间隙型)一、用途安徽传能电气设备有限公司生产的CHNB型组合式过电压保护器是三相组合式金属氧化物避雷器更新换化产品,主要用于3kV~35kV电力系统中,保护变压器、开关、母线、电动机、并联补偿电容器等电气设备。
可限制大气过电压及各种真空开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
二、性能特点该产品设计思想独特新颖,技术性能合理可靠、参数选取科学,特别是采用了间隙体的优点,极大地提高了截止残压率和产品综合性能。
有间隙型组合式过电压保护器国内同类产品均将间隙与氧化锌阀片放在一个腔体内,易产生密封受潮、工放干扰、电蚀、老化等问题。
而我公司CHNB产品在总结并保留有间隙系列组合式过电压保护器同类产品所具有的优点的同时,将间隙与电阻片各自独立密封,使主体电阻周围不存在空腔,解决了有间隙产品难以解决的密封受潮、防爆、工放干扰、电蚀、老化等问题。
本产品完全解决了同类产品所难以克服的自身安全问题并提高了保护水平,在保护高压电机及其它电气设备方面更具以下优点:1. 将间隙与电阻片各自独立密封,间隙或氧化锌分支单元的老化等现象不会再出现产品整体故障而波及系统,并可单元维护,节约成本;采用氧化锌阀片和放电间隙相结合的结构,使两者互为保护。
放电间隙使氧化锌阀片的荷电率为零,氧化锌阀片的非线性又使放电间隙动作后立即熄弧,放电间隙不再承担灭弧任务,提高了产品的使用寿命,在操作过电压情况下,动作寿命比无间隙氧化物避雷器高近30倍。
2. 电压冲击系数为1,在各种电压波形下放电电压值均相等。
不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。
采用间隙体结构的过电压保护器,消除了分布和杂散电容对放电性能的影响,解决了同类产品难以克服的间隙分散度较大的难题,保护值更加准确,与常规无间隙过电压保护器和传统的避雷器相比,相间过电压降低了60%-70%,保护的可靠性大为提高。
FLEXUS 10KVA-20KVA Three PhaseUninterruptable Power SupplyAbsolute ProtectionThe Flexus series is suitable for protecting all IT and telecommunications systems, information networks and critical systems in general. The Flexus series is available in 10, 12, 15 and 20 kVA three-phase input and output models, with double conversion on-line technology according to the VFI-SS-111 classification as defined by IEC EN 62040-3. Flexus has been designed and produced with state-of-art technologies and components in order to guarantee maximum protection, no impact on the supply mains and energy savings.Zero Impact SourceThanks to the technology used, Flexus can solve issues that often arise with installations where the supply mains has a limited installed power, where the UPS is powered by a generator set or where there are problems of compatibility with loads that generate current harmonics. The following features enable the Flexus range to have zero impact on the power supply source, be it utility mains or a generator set: • low input current distortion, less than 3%• Input power factor 0.99• Power walk-in function that guarantees progressive start-up of the rectifier• Delayed switch-on function to restart the rectifier when the mains returns, in case of configurations with various UPS.Flexus also acts a filter and phase-shift mechanism in respect of the utility supply mains ahead by removing harmonic components and reactive power generated by the load.Battery Care SystemManagement of the batteries is fundamental to guaranteeing operation of the power supply unit under emergency conditions. The Battery Care System manages the batteries to obtain the best performance and to extend battery life.Battery RechargeFlexus is suitable for working with hermetically sealed (VRLA), AGM and GEL lead batteries, and Nickel-Cadmium batteries. Depending on the battery type, various recharge methods are available:• One-level recharge, typical for the most commonly used VRLA AGM batteries• Two voltage levels recharge according the IU characteristic• Charge block system to reduce consumption of the electrolyte and further extend the life of VRLA batteries.Recharge Voltage Temperature Compensation in order to avoid excessive charging and battery overheating.Battery Test in order to detect performance falloff or battery failure in good time.Deep Discharge Protection: in the case of long low-load discharges, the end-of-discharge voltage is increased as recommended by the battery manufacturers in order to avoid damage to or a performance drop of the batteries.Ripple Current: the recharge ripple current (residual AC component) is one of the most important causes that reduce battery reliability and life. Flexus, thanks to the high-frequency battery charger, reduces this value to negligible levels, extending battery life and maintaining high performance for a long time.Wide voltage range: the rectifier is designed to be operated with a wide range input voltage range (up to -40% with half load), reducing the need to discharge the batteries and, as a result, extending battery life.Low Management CostFlexus technology along with the use of high performance components allow Flexus to obtain exceptional performance and efficiency levels from a very low footprint and dimensions:• The lowest footprint in this category, only 0.26 sq. m. for the 20kVA Flexus, batteries included• High efficiency of up to 94% permits 33% savings in dissipated energy compared to similar products present on the market (with an average performance of 91%).• Output power factor of 0.9 provides up to 15% more active power compared to a normal commercial UPS, guaranteeing the greatest margin in sizing of the UPS for further load increases.FlexibilityFlexus can be used for a wide range of applications:• Suitable for powering capacitive loads such as blade servers, without any reduction of the active power, from 0.9 leading to 0.9 lagging• Modes of operation: On Line, Eco, Smart Active and Stand By Off• Frequency converter mode• Power Share sockets that can be configured in order to maintain back-up time for the most critical loads or to be activated only when the mains fails• Cold Start allows the UPS to switch on without utility mains being present• Battery cabinets of various dimensions and capacity, for longer back-up times• Optional temperature sensor for external battery cabinets, for recharge voltage compensation• Additional battery chargers to optimize recharge times• Optional dual utility mains input• Isolation transformers to modify the neutral arrangements, for separate sources or galvanic isolation between input and output.Advanced CommunicationFlexus is equipped with a graphic display that provides management and status information that is available in five languages.• Advanced multiplatform communication, for most operating systems and network environments.• Compatible with PowerNetGuard for the remote assistance service• 3 communication slots for optional accessories such as network adapters, volt-free contacts, etc.• REPO (Remote Emergency Power Off) emergency power down by a remote pushbutton• Input connection for auxiliary contact of an external manual bypass• Input for synchronization from an external source• Graphic mimic panel display for remote operator panel supportApplicationsCash Registers, Data centers, e.Business (Server Farms, ISP/ASP/POP), Electro-medical devices, Emergency Engines, Industrial PLCs, Local Area Networks (LAN), Personal computers, Poin Of Sales Systems (POS), Servers, Small computer networks, Telecommunication Engines, WorkstationsModel Range10000 FT 10 3+N 320x840x930 From 85 to 190 12000 FT 12 3+N 320x840x930 From 85 to 190 15000 FT 15 3+N 320x840x930 From 90 to 195 20000 FT 20 3+N 320x840x930 From 90 to 195SpecificationsRated power 380-400-415V Three-phase with Neutral VAVoltage tolerance 400V ±20%Frequency 50-60HzAccepted frequency ± 20%Current distortion THDi ≤3%Power factor ≥ 0,99Input phases 3Soft start (Power Walk In) Programmable from 5 to 30 sec. in steps of 1 sec.Rated voltage 380-400-415V Three-phase with NeutralVoltage tolerance -20%; -15% (selectable in step of 1V)Rated frequency 50-60HzFrequency tolerance ± 5% (selectable)Type Maintenance-free sealed lead acidBatteries number 40/12V/7Ah-9Ah 40/12V/9Ah Recharge time 8 hoursRated power 10000 VA 12000 VA 15000 VA 20000 VA Active power 9kW 10,8kW 13,5kW 18kW Phases number 3+NWaveform SinewaveRated voltage 380-400-415V Three-phase with NeutralVoltage distortion withdistorting load≤ 3%Voltage distortion with linearload≤ 1%Frequency 50-60Hz (also frequency converter with batteries) Dynamic stability ± 3% in 20msec.Static stability ± 1%Crest factor (Ipeak/Irms) 3:1Output phases 3Overload 110% continuously; 125% for 10 minutes; 150% for 5 sec Load power factor 0,9AC/AC efficiency ≥ 94% On-line; ≥ 98% Eco-ModeOperating altitude 1000 m a.s.l.Noise ≤ 50dbAOperating temperature 0 ÷ 40°CRelative humidity < 95% non condensingRemote controls Remote Emergency Power Off (REPO), input battery, temperature probe, input external synchronismRemote signals 1 slot for rely cardSafety compliance EN 62040-1-1 and Directives 73/23/EC, 93/68/EC EMC conformance EN 62040-2 and Directives 2004/108/EC Protection degree IP20Communication 1 RS232 or 1 USB, 1 input AS400, 2 slots for optional communicationcardsCooling forced ventilationColour RAL 7024 (Dark Grey)Technology On-line double conversionWeight (kg) From 85 to 190 Kg From 90 to 195 Kg Dimensions (WxDxH) mm 320x840x930 mmBack up time at full load (min) From 0 to 15Min.From 0 to 10 Min. From 0 to 8 Min. From 0 to 6 Min.Installation TowerConfiguration Parallel UnitBattery cabinets for longerruntimesYesEmpty battery cabinets forlonger runtimesYesParallel kit YesIsolation transformer module(WxDxH)YesAuxiliary serial connection YesLCD-based remote controlpanelYesMultiCom 351 x x x x MultiCom 352 x x x x MultiCom 301 x x x x MultiCom 302 x x x x NetMan 101 Plus x x x x NetMan 102 Plus x x x x MultiCom 362 x x x x MultiCom 372 x x x x MultiCom 382 x x x x Multi I/O x x x x IRMS Multi-Switch x x x x AS/400 interface kit x x x x Multifunction I/O x x x x Profibus DP Gateway x x x x。
过电压保护装置使用说明书
过电压保护装置使用说明
一、产品用途
三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点

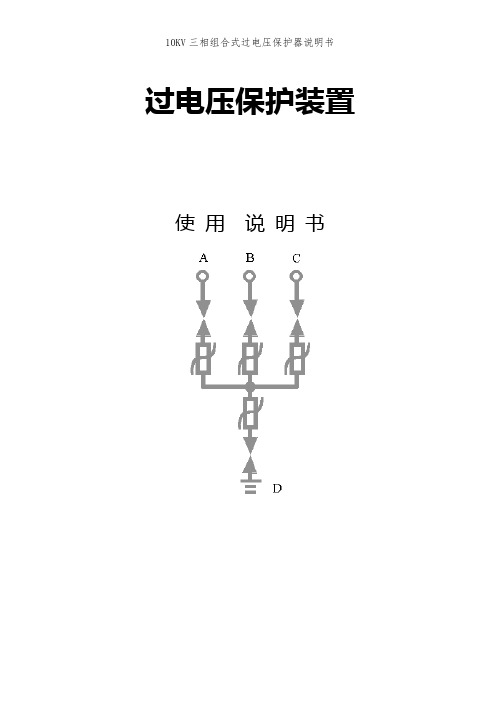

三相组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线形电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接入A、B、C三相,另一个接地线。
三相组合式过电压保护器具有下面的一些特点:
1.用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。
放电间隙使氧化锌电
阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再
承担灭弧任务,提高了产品的使用寿命。
2.采用四星形接法,对相间和相对地的过电压均能起到可靠的限制作用。
可将相间
过电压大大降低,保护的可靠性大为提高。
3.在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值
准确,保护性能优良。
4.使用环境温度为-400C~+600C,海拔高度小于2000m。
5. 本产品带脱钩装置,觉有防爆功能。
三、型号说明
HB-BOD-□-□/□□-□
附加功能
使用环境
相间距离(mm)
持续运行电压(kV)
保护对象
1.保护对象:D-电动机 ;B-电站; R-并联补偿电容器; O-电机中性点;
2.持续运行电压:允许持久地施加在相间及相对地的工频电压有效值;
3.外套类型:F硅橡胶外套;
4.使用环境:W为户外型,无‘W’只适用于户内;
5.附加功能:“J”或“IM”为过电压动作记数器,(只适用于户内型);
6.采用高压电缆外引结构,因此,对外引电缆长度“L”及线鼻子孔经“φ”要求,由用户在订货时注明。
四、技术参数表一
型号保护对
象
保护器持续运
行电压(kV)有
效值
保护对象
额定电压
(kV)有效值
工频放电电压
(kV)有效值高度mm
有效值允许范围
HB-D-7.6/131
电动机7.66.3 12.48 11.25~15.0
18
6
200
HB-D-12.7/131 12.7 10.520.6 18.0~251
86
235
HB-B-7.6/131 变压器、
母线、发
动机、开
关线路
7.6 6 14
12.6~17.
5
186 23
5
HB-B-12.7/13
1 12.7 10 23.
2 20.88~30.0
1
86
23
5
五、外型尺寸图 (见附图)
10KV等级以下图形
六、试验方法及注意事项
1、试验方法:
试验原理接线如图(2)所示。
图(2)
V1、V2-电压表 A1、A2-数字电流表 ZT-调压器 ST-试验变压器 LJ-电流继电器R-限流电阻按原理图将相关仪表和设备连接好。
测试前应首先将电流继电器LJ的整定值调至最小值(作为后备保护),然后将试验变压器空载升压,电流继电器LJ应不动作,将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。
工频试验电压分别加在被测试品的A和D、B和D、C和D、A和C、B和C、以及A和B上,缓慢调高试验变压器的输出电压,同时观察电压表及数字电流表A2,间隙未击穿放电时,数字电流表A2的读数为零或数值很小。
当试验变压器的输出电压达到的动作值时,间隙被击穿放电,数字电流表A2的读数将突增,电流表A1同样也会有突变现象产生,此时试验变压器的高压输出电压值即为该的工放值。
2、试验注意事项:
a、户内型在做工放试验时,将放在铁板上进行,铁板同时可靠接地,铁板面应略大于下底面;
b、用户在做工放时,不能以电流继电器LJ是否动作来作为的工放数值的依据;
c、在做工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源.切忌在放电后继续升高电压,以免损坏保护器;试验时,只有内部间隙放电,外围任何部分不得有闪络;
d、用户在试验时如果发现其工放值超出表一中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好.如经检查测试数据无误,确已超出允许范围时,请与我公司联系;
e、用户在做其它电气设备绝缘试验时,应将连接线拆除;本产品每一年做一次预防性试验;
3、安装及注意事项:
a、户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"、"B"、"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间、相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内;
b、带有过电压动作计数器的,先将本体(安装方式同上)和过电压动作计数器各自固定好后,通过配备的特制电缆相连,安装尺寸详见《过电压动作计数器说明书》;
c、HB在和三相电源(A、B、C)及接地端(D)相连时,须注意以下事项:
⑴电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求;
⑵保护器电缆线之间的安全距离及保护器电缆线与不同相母线(或柜体)之间的安全距离应不小于该型保护器电缆出口处的相间距离(应在电缆拉紧状况下);
⑶高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上,严禁将不同相电缆捆扎在一起;
⑷用户在手车上安装,可先将的B相正对母排的B相位置固定,然后再进行接线;
⑸安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。
