WCDMA异系统互操作及优化浅谈

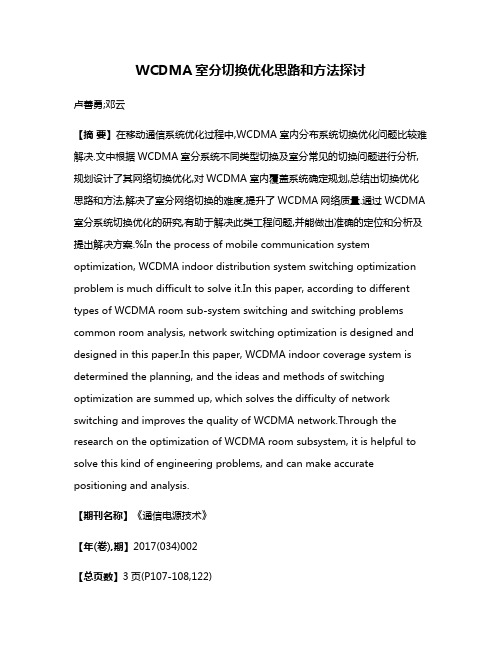

WCDMA室分切换优化思路和方法探讨卢善勇;邓云【摘要】在移动通信系统优化过程中,WCDMA室内分布系统切换优化问题比较难解决.文中根据WCDMA室分系统不同类型切换及室分常见的切换问题进行分析,规划设计了其网络切换优化,对WCDMA室内覆盖系统确定规划,总结出切换优化思路和方法,解决了室分网络切换的难度,提升了WCDMA网络质量.通过WCDMA 室分系统切换优化的研究,有助于解决此类工程问题,并能做出准确的定位和分析及提出解决方案.%In the process of mobile communication system optimization, WCDMA indoor distribution system switching optimization problem is much difficult to solve it.In this paper, according to different types of WCDMA room sub-system switching and switching problems common room analysis, network switching optimization is designed and designed in this paper.In this paper, WCDMA indoor coverage system is determined the planning, and the ideas and methods of switching optimization are summed up, which solves the difficulty of network switching and improves the quality of WCDMA network.Through the research on the optimization of WCDMA room subsystem, it is helpful to solve this kind of engineering problems, and can make accurate positioning and analysis.【期刊名称】《通信电源技术》【年(卷),期】2017(034)002【总页数】3页(P107-108,122)【关键词】切换;WCDMA室分;优化;邻区【作者】卢善勇;邓云【作者单位】广西职业技术学院,广西南宁 530226;广西职业技术学院,广西南宁530226【正文语种】中文WCDMA网络无线资源的控制和管理对系统整体性能会产生重要的影响，因此系统切换性能直接影响网络性能的好坏。

异系统切换成功率优化报告异系统切换成功率优化报告1⽬录⼀、TD⽹络现状 (2)⼆、23G互操作问题分析 (2)三、23G优化措施 (3)1. 23G⽹络参数⼀致性检查 (4)2. 23G邻区优化 (4)3. 23G切换参数优化 (5)4. TOP⼩区处理 (6)四、案例分析 (8)（⼀）调整前后全⽹的⽐较 (9)（⼆）调整前后TOP⼩区的⽐较 (10)⼀、TD⽹络现状2 当前TD⽹络处于建设和逐步完善的阶段，存在⼀些覆盖空洞和覆盖边缘弱场强的情况，因此需要引进23G的互操作技术。

当⽤户在TD⽹络覆盖空洞和覆盖边缘区域中⽽现有的GSM ⽹络覆盖良好，那可以选择⼀些23G互操作机制使⽤户在TD覆盖边缘和掉话的前期尽早地进⼊GSM⽹络系统中,从⽽避免出现通话质量差、掉话等现象，保障⽤户各项业务的正常进⾏，提⾼⽤户可知度和满意度，从⽽GSM成为TD-SCDMA⽹络的有效补充和辅助⼿段。

由于TD⽹络提供了⾼速数据传输功能，这是现有GSM⽹络⽆法⽐拟的。

因此合理设置23G互操作策略，使UE尽可能的驻留在TD⽹络，以进⾏⾼速数据传输业务，体现TD⽹络的技术优势，满⾜⾼端⽤户的PS业务需求。

同时TD⽹络亦可分担GSM⽹络的话务负荷，缓解现有移动GSM⽹络的容量与⽹络质量的⽭盾。

⽽成熟的GSM⽹络作为TD⽹络的有效补充，给予了TD⽤户的保持性⽅⾯有效的⽀撑。

23G互操作优化是提⾼GSM、TD双⽹⽹络质量和⽤户感知度的重要⼿段。

⼆、23G互操作问题分析TD⽹络建设是⼀种创新性的⼯作、⼀种⾰命性的⼯作，是运营商帮助整个产业逐步完善，逐步成熟的过程。

TD⽹络和2G⽹络融合是解决TD发展的关键。

从⽽可以⽤2G资源和经验来建设和维护TD⽹络，可以⼤幅度的降低TD⽤户的门槛，为⽤户提供持续的良好⽹络质量。

⽽⽬前TD⽹络中23G互操作仍然存在⼀些问题。

23G互操作⽬前存在的主要问题：●邻区问题：配置的GSM邻区参数⼀致性不匹配，邻区的规划不合理，邻区过远、漏配邻区、⼲扰，等会导致的部分⼩区的切换尝试失败次数过多，从⽽影响全⽹指标和TD⽹络正常业务的进⾏。

wcdma网络优化方案随着无线通信技术的发展，人们对移动网络的需求也越来越高。

WCDMA（Wideband Code Division Multiple Access）作为一种3G移动通信技术，具有高速传输、大容量、低延迟等优势，成为目前主流的移动网络技术之一。

然而，由于网络拓扑结构、资源分配和无线环境等不可控因素的存在，WCDMA网络的优化成为必要的措施，以提供更好的服务质量和用户体验。

一、覆盖优化WCDMA网络的覆盖优化是确保信号覆盖范围和质量的关键环节。

覆盖问题主要体现在两方面：覆盖不足和过覆盖。

要解决这些问题，可以采取以下优化措施。

1.站点选址优化：合理选择站点位置，考虑地形、建筑物和人口密度等因素，以实现最佳覆盖效果。

2.天线参数优化：通过调整天线方向、下倾角和天线增益等参数，达到最佳覆盖范围和接收质量。

3.无线资源调配：合理分配发射功率、扇区划分和载波分配等资源，以充分利用网络容量，并降低覆盖漏洞。

二、容量优化WCDMA网络容量优化是为了提高网络的承载能力和数据传输速率。

在网络高负载状态下，容量优化能够缓解网络拥塞和时延增加的问题。

1.频率规划优化：通过合理的频率规划，避免邻接小区干扰和频率重用导致的系统资源浪费，提高频谱利用率。

2.功率控制优化：通过动态功率控制，根据用户位置和信号强度等情况，调整用户发射功率，减少干扰，提高系统容量。

3.载波聚合优化：将多个载波进行聚合，提供更大的传输带宽，支持更高速率的数据传输，提升网络容量。

三、质量优化WCDMA网络质量优化是为了改善网络信号质量和提供更好的通信体验。

质量问题主要包括信号弱、时隙干扰和丢包率高等。

1.小区划分优化：合理划分小区，根据用户分布和通信需求，调整小区间的边界，减少信号覆盖漏洞和干扰。

2.邻区关系优化：通过邻区关系调整，优化邻区切换参数和时机，提高切换性能，减少通话中断和丢包率。

3.干扰管理优化：通过减小同频干扰和异频干扰，提高网络的抗干扰能力，保证通信质量。

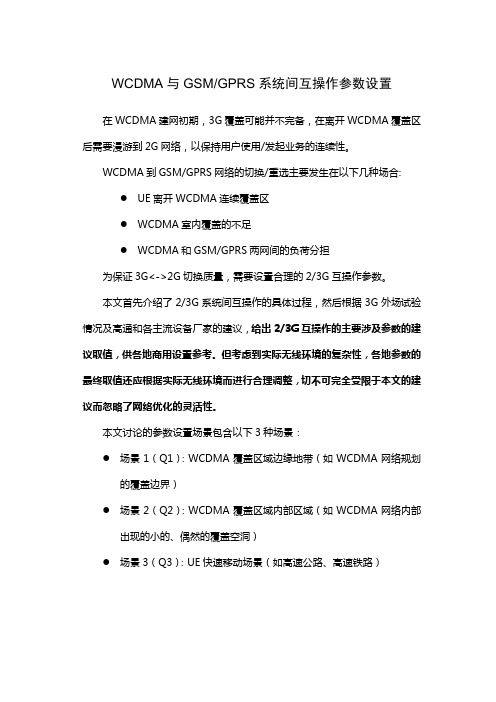

WCDMA与GSM/GPRS系统间互操作参数设置在WCDMA建网初期，3G覆盖可能并不完备，在离开WCDMA覆盖区后需要漫游到2G网络，以保持用户使用/发起业务的连续性。

WCDMA到GSM/GPRS网络的切换/重选主要发生在以下几种场合:●UE离开WCDMA连续覆盖区●WCDMA室内覆盖的不足●WCDMA和GSM/GPRS两网间的负荷分担为保证3G<->2G切换质量，需要设置合理的2/3G互操作参数。

本文首先介绍了2/3G系统间互操作的具体过程，然后根据3G外场试验情况及高通和各主流设备厂家的建议，给出2/3G互操作的主要涉及参数的建议取值，供各地商用设置参考。

但考虑到实际无线环境的复杂性，各地参数的最终取值还应根据实际无线环境而进行合理调整，切不可完全受限于本文的建议而忽略了网络优化的灵活性。

本文讨论的参数设置场景包含以下3种场景：●场景1（Q1）：WCDMA覆盖区域边缘地带（如WCDMA网络规划的覆盖边界）●场景2（Q2）：WCDMA覆盖区域内部区域（如WCDMA网络内部出现的小的、偶然的覆盖空洞）●场景3（Q3）：UE快速移动场景（如高速公路、高速铁路）图1 2/3G互操作场景1.WCDMA与GSM/GPRS系统间的重选参数1.1 发生系统间小区重选的状态WCDMA和GSM/GPRS系统间的小区重选主要发生在以下两种状态：●Idle Mode（空闲模式）--UE可以在WCDMA的idle状态、GSM的idle状态以及GPRS的idle状态时进行系统间的小区重选。

UE根据网络广播的参数，测量服务小区并决定是否进行小区重选。

●Connected Mode（连接模式）—UE 可以在 Cell_FACH, Cell_PCH/URA_PCH 的分组连接状态执行系统间的小区重选。

图2 UE可以发生2/3G系统间小区重选的状态1.2系统间小区重选的关键参数（1）UE从WCDMA向GSM/GPRS系统重选的关键参数图3给出了UE从WCDMA向GSM/GPRS系统重选的一般过程：图3 WCDMA到GSM小区重选的一般过程图A: 当“WCDMA服务小区的导频Ec/No”小于“Qqualmin+SsearchRAT”时，UE开始测量相邻的GSM/GPRS小区的信号强度。

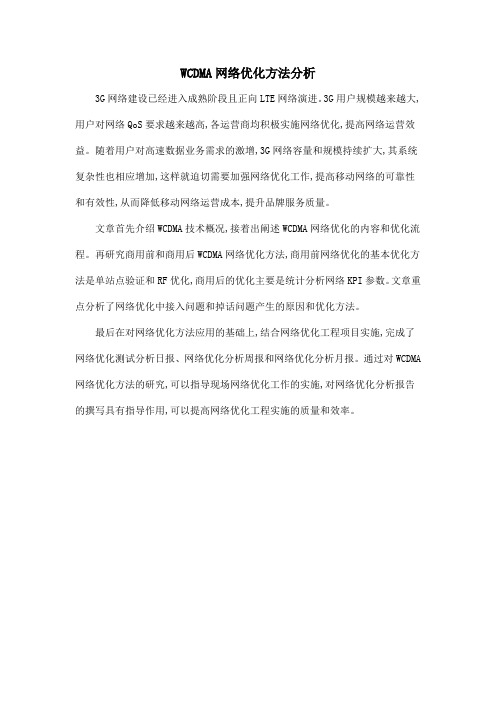

WCDMA网络优化方法分析
3G网络建设已经进入成熟阶段且正向LTE网络演进。

3G用户规模越来越大,用户对网络QoS要求越来越高,各运营商均积极实施网络优化,提高网络运营效益。

随着用户对高速数据业务需求的激增,3G网络容量和规模持续扩大,其系统复杂性也相应增加,这样就迫切需要加强网络优化工作,提高移动网络的可靠性和有效性,从而降低移动网络运营成本,提升品牌服务质量。

文章首先介绍WCDMA技术概况,接着出阐述WCDMA网络优化的内容和优化流程。

再研究商用前和商用后WCDMA网络优化方法,商用前网络优化的基本优化方法是单站点验证和RF优化,商用后的优化主要是统计分析网络KPI参数。

文章重点分析了网络优化中接入问题和掉话问题产生的原因和优化方法。

最后在对网络优化方法应用的基础上,结合网络优化工程项目实施,完成了网络优化测试分析日报、网络优化分析周报和网络优化分析月报。

通过对WCDMA 网络优化方法的研究,可以指导现场网络优化工作的实施,对网络优化分析报告的撰写具有指导作用,可以提高网络优化工程实施的质量和效率。

WCDMA无线网络优化方案的研究与设计
WCDMA系统是一个干扰受限的通信系统,网络优化在WCDMA网络的建设中显得尤为重要。

3G网络的一个最主要特征就是新业务种类繁多,用户对业务的体验取决于端到端的网络性能。

所以在网络商用前就要开展网优工作,对应不同阶段WCDMA网络优化工作的重点和内容也是不同的。

网络优化是网络规划工作的自然延续,是不断提高网络整体质量的过程,从而提高移动终端用户的满意度。

同时,网络规划和优化也是一个交织在一起相互作用的过程。

当网络已被设计和建好时就需要进行相应的网络优化工作,从而找到网络的最佳工作状态。

但是随着网络中业务量的增长,通常又需要进行网络扩容工作,因此又需要新的规划和优化工作,这是一个不断循环的过程。

本论文第一章引言主要描述该论文课题的研究背景以及本人的具体研究工作,该论文以WCDMA网络优化工程为出发点展开了论文课题的研究工作,并且结合本企业实际,具有非常强的实用性。

第二章简要综述了WCDMA技术理论,从相关技术基础理论原理以及实现方式等方面做了阐述,为以下章节的设计做了技术铺垫。

第三章、第四章为本论文的重点章节。

第三章详细分析和阐述了赤峰联通WCDMA网络专项优化工程的整体流程。

第四章介绍了日常优化和专项优化工程的几个重点问题的实施步骤。

第五章对网络优化工作做了总结,并提出下一步工作中需要研究解决的问题,希望能对公司业务的发展有所帮助。

1 W2G AMR 切换概述WCDMA 能够提供更快的数据传输速率和更丰富的业务,但是在很长一段时期,其网络覆盖水平与GSM/GPRS 都将存在很大的差距。

WCDMA 覆盖主要分布在城区,而GSM/GPRS 已经建设了全覆盖网络,因此保证WCDMA 和GSM/GPRS 间正常的切换,对建设一个成功的WCDMA 网络而言异常重要。

优化系统间切换(系统间切换的初期目标应是:在不降低业务质量的前提下,尽可能多的使用WCDMA 网络,而且只在必要的时候进行系统间切换。

这样可以更加有效的利用两个网络。

系统间切换的优化应该从RF 无线环境优化和参数优化两方面进行。

RF 无线环境优化保证良好的覆盖,在此基础上进行相应的参数优化,使压缩模式 (Compressed Mode和系统间切换适时地启动,避免乒乓切换的出现。

减少WCDMA 覆盖边界区域的导频污染和激活集频繁更新的情况,提高系统间切换的成功率。

在系统间切换边界处频繁的激活集更新会引起GSM 监视集(Monitored Set List的变化,增加CM 持续时长。

而GSM MSL 的任何变化,特别是其中前8个出现变化,会增加GSM 的测量工作量,延长CM 的持续时长(UE 测量所有GSM 邻区的RSSI ,并识别前8个最好邻区的BSIC 。

要保证WCDMA 到GSM/GPRS 进行成功切换,压缩模式激活和去激活的时机非常重要。

乒乓切换以及过长的压缩模式,会使系统间切换较慢,可能使终端处于较差的RF 环境,引起掉话或者通话质量恶化。

因此,在进行RF 优化以外,系统参数的优化同样重要,例如Event threshold, hysteresis 和TTT 值的设置。

优化MSL(Monitored Set List也是一个有效的手段,让MSL 保持在一个合理的长度,并且只包含合适的GSM 邻区。

过长的MSL 会增加RSSI 测量的时间,使得识别BSIC 、再确认的时间增长,从而增加了压缩模式的持续时长。

WCDMA 异系统切换典型掉话实例分析付晓东1魏红强2（1中国联通广东省分公司广州510627)（2中国联通珠海市分公司珠海519015)摘　要　本文根据某市异系统切换典型掉话优化的实际案例，介绍异系统切换的优化流程和分析方法，重点对因H OTYPE 参数设置引起的异系统切换掉话进行分析说明。

关键词　WCDMA异系统切换典型掉话1WCD MA 异系统切换描述在没有3G 系统覆盖的区域，为了使GSM/WCDMA系统用户保持连续的覆盖，需要基于覆盖的切换或小区重选来保证业务的连续。

本文主要针对CS 域的3G →2G 切换进行分析和介绍。

CS 域3G →2G 切换典型过程包括如下阶段：异频测量控制→测量报告处理→切换判决→切换执行。

在测量控制阶段，网络通过发送测量控制消息告诉MS 进行测量的参数，并要求MS 和Nod e B 启动压缩模式进行异系统测量。

在测量报告阶段，MS 给网络发送测量报告消息。

在切换判决阶段，网络根据测量报告做出切换的判断。

在切换执行阶段，MS 和网络走信令流程，并根据信令做出相应动作。

图1为CS 域3G →2G 切换信令流程图。

2WCDM A 异系统切换主要参数2.12D 事件测量门限（usedF reqThresh2D Ecno 和usedF reqThresh2D R scp）图1CS 3G →2G 切换信令流程图当达到表1中之一条件的门限值后便触发2D压缩事件。

2.2系统间切换指示开关（fddGsmHOSupp）fd dGsmHOSup p取值说明：0为关闭启GSM系统切换，1为打开启异系统切换；缺省值为0，现网值为1。

2.3系统间切换指示开关（H OTYPE）HOT YPE参数取值说明：0＝IFHO_PRE FERR ED（异频切换优先）；1＝GSM_PREFER RED（异系统切换优先）；2＝NONE（不允许异系统切换和异频切换发生）。

2.43a事件测量门限（utranThresh3aEcno、utranThresh3aR scp和gsmThresh3a）3a事件说明：当前使用3G网络频率质量低于某一绝对门限且GSM小区Rx lev高于一个绝对门限，满足该两个条件便触发事件。

【摘 要】空闲状态互操作表现为系统间重选，文章在简要介绍互操作及其在空闲状态下的实现条件之后，详细阐述了系统间的重选过程及优化，包括邻区（测量频点）、参数和重选时延的优化，最后介绍了几种新的技术手段以进一步缩短2/3G重选时延。

【关键词】空闲状态 互操作 TD-SCDMA GSM 优化收稿日期：2011-04-10空闲状态下TD-SCDMA/王 斌 温庆华 黄沛江 梁建粦 郑 伟 中国移动广东公司东莞分公司1 前言TD-SCDMA网络建设遵循“统一规划，分步实施”原则。

在3G网络没有做到连续覆盖的区域，为了保证3G 用户的感知，必须利用2G和TD系统间互操作功能（如切换、重选等）使用户在TD弱覆盖区能及时切换到2G网内；在3G网络覆盖良好的区域，为了充分发挥TD网络数据业务的优势，有效分担2G网的数据业务压力，需利用系统间互操作功能使TD和2G网络的负荷保持基本平衡，充分发挥各自的优点。

2/3G互操作优化是提高GSM、TD 双网网络质量和用户感知度的重要手段。

互操作包括空闲状态和连接状态两种情况，在现网中，TD和GSM系统间互操作实现的功能包括：◆ 空闲状态下TD与GSM系统间的小区重选（双向）；◆ 连接状态下TD到GSM系统间的CS切换；◆连接状态下T D 与G S M 系统间的P S 重选（双向）。

目前业界对连接状态下互操作性能优化的研究较多，优化经验较为丰富，但对空闲状态下的优化涉及较少。

本文将就如何提高空闲状态下TD/GSM互操作性能进行探讨，希望能给TD网络优化人员一定的帮助。

2 空闲状态互操作实现条件空闲状态互操作表现为系统间重选，TD协议中已支持UE从T网到G网的重选。

而为了支持小区重选到UMTS，GSM侧需要支持相关数据配置和系统消息广播。

这涉及到3条系统消息的增加或修改：（1）修改系统消息SI2ter：GSM R99协议在SI2ter 中定义了相邻3G小区的频点信息和小区重选参数；（2）增加系统消息SI2quater：GSM协议没有定义SI2quater，GSM R99 04.18协议增加了SI2quater的定义，其中包含更多关于小区重选、测量和报告的信息；（3）修改系统消息SI3：GSM R99 04.18协议SI3的“Rest Octet”IE中增加了是否存在SI2tquater消息、手机是否应该报告UTRAN Classmark Change消息等信息。
