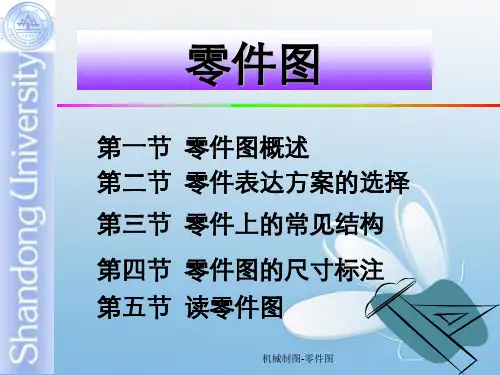

机械制图-零件图

测量ቤተ መጻሕፍቲ ባይዱ寸
使用测量工具测量零件的实际 尺寸。
填写尺寸数值
将测量得到的实际尺寸数值填 写到标注中。
确定标注基准
选择合适的基准面或线作为尺 寸标注的起点。
选择合适的标注方式
根据零件的特点选择合适的标 注方式，如线性标注、角度标 注、半径标注等。
检查和修正
仔细检查标注的尺寸是否准确、 清晰、完整和合理，并进行必 要的修正。
在零件图中，通过标注形状和位置公差来控制零件的 形状和位置精度。
05 零件图的绘制实例
实例一：绘制法兰盘零件图
总结词
详细、标准、符合规范
详细描述
在绘制法兰盘零件图时，需要先确定绘制比例，然后根据零件的实际尺寸进行绘制。在图纸上需要标出各个面的 尺寸、孔径、公差等，同时还需要注明技术要求，如表面处理、热处理等。此外，还需要在图纸上注明材料、比 例、图号等信息。
机械制图(零件图)
contents
目录
• 零件图概述 • 零件图的视图选择 • 零件图的尺寸标注 • 零件图的技术要求 • 零件图的绘制实例
01 零件图概述
零件图的概念
01
零件图：表示单个机械零件的详 细结构、尺寸、技术要求等的工 程图样。
02
在机械制造过程中，零件图是进 行零件生产、检验、装配等环节 的重要依据。
应考虑零件的形状、大小、加工方法、 工作位置等因素，以便正确、完整、 清晰地表达零件的内外结构。
剖视图的选择
选择原则
当需要表达零件的内部结构时，应选 择剖视图。剖视图应选择零件的加工 面或易于加工的位置进行剖切。
考虑因素
应考虑零件的形状、大小、加工方法 、工作位置等因素，以便正确、完整 、清晰地表达零件的内外结构。

*
7.3.3 叉架类零件
*
叉架类零件分析
*
结构特点
此类零件由铸造或模锻制成毛坯，经机械加工而成。结构大都比较复杂，一般分为工作部分、支承部分和连接部分。其上常有凸台、凹坑、销孔、螺纹孔、和成型孔等结构。
表达方法
1.零件一般水平放置，选择零件形状特征明显的方向作为主视图。 2.除主视图外，一般还需1～2个基本视图将零件的主要结构表达清楚。 3. 常用局部视图、局部剖表达零件上的凹坑、凸台等。筋板、杆体常用断面图表示。用斜视图表示零件上的倾斜结构。
主视图的摆放位置--
*
加工位置原则
符合加工位置原则`
加工位置
主视图的位置尽可能与零件在机床上加工时所处的位置一致，方便工人加工时看图。
加工轴
工件旋转
车床
车刀移动
3.其它视图的选择
*
一个零件，主视图确定后，还需要多少其他视图才能表达清楚呢
问 题
根据具 体情况 具体分 析
在充分表达零件结构形状的前提下，尽可能使零件的视图数目为最少。应使每一个视图都有其表达的重点内容，具有独立存在的意义。优先选用基本视图。
端盖
齿轮
键
轴套
滚动轴承
端盖
轴
轴系分解图
⑵ 选择主视图
*
⑶ 选择其它视图
用断面图表达键槽结构。 必要时，加局部放大图。
加工位置 轴线水平放置。
A
投射方向 如图所示
套零件
*
表达键槽形状
表达键槽深度
表达开口槽情况
主要表达内部结构情况
7.3.2.轮盘类零件
*
结构特点
第七章 零件图
*
1.零件图的内容

返回
一、基准选择
尺寸基准一般选择零 件上的一些面和线。 面基准通常选择零件 上较大的加工面、与 其他零件的结合面、 零件的对称平面、重 要端面和轴肩等。 线基准一般选择轴和 孔的轴线、对称中心 线等
宽度主要基准
长度主要基准
高度主要基准
长度方向的 主要基准
长度方向的 辅助基准 高度方向的 主要基准
（二）铸造圆角
铸造圆角
铸造圆角 为防止在浇铸时金属液将砂型的尖角冲毁 和避免铸件在凝固过程中产生裂纹或缩孔，在铸件的 各表面相交处，做成圆角，称为铸造圆角 在图样上表示： 铸造圆角半径一般为3～5毫米，圆角半径可在技术要求 中统一书写。例如：未注明的铸造圆角半径为 R2-R4。
（三）铸件壁厚
在设计铸件时，为了防止各部分因冷却速度不同而产生 缩孔或裂纹，应使铸件的壁厚尽量等厚度或厚度逐渐过
第九章
§1 零件图概述
零件图
பைடு நூலகம்
§2 零件图的视图选择和表达方案
§3 零件图的尺寸标注
§4 零件结构工艺性分析 §5 极限与配合 §6 形状和位置公差 §7 表面粗糙度 §8 零件的测绘 §9 读零件图
§1 零件图概述
一台机器或一个部件，都是由若干零 件按着一定的装配关系和技术要求装配组 成的。表达机器和部件的图样称为装配图， 表达单个零件的图样称为零件图。零件图 是生产和检验零件的依据。
返回
一组视图
技术要求
全部尺寸
标题栏
零件图的四项基本内容：
(一) 表达零件形状的一组视图 (二) 确定零件各部分形状大小和相对位置的全 部尺寸 (三) 保证零件质量、形状的技术要求 (四) 标题栏
返回
§2 零件图的视图选择和表达方案

15
2．考虑工艺要求 非功能尺寸一般是用来保证零件的结构强度，确定零件形 状，控制零件重量的一些尺寸。这些尺寸不影响产品的工 作性能，也不影响零件间的配合性质和精度。非功能尺寸 可以从工艺基准出发标注，以满足工艺要求，并应考虑加 工顺序和测量方便。 （1）按加工顺序标注尺寸。按加工顺序标注尺寸，符合 加工过程，便于加工和测量，从而保证工艺要求。轴套类 零件的一般尺寸或零件阶梯孔等都按加工顺序标注尺寸。 如下图1所示。 （2）应考虑测量方便。在没有结构上或其他特殊要求时， 标注尺寸应考虑测量和检验的方便，如下图2所示。同时 尽量做到使用普通量具就能测量，以减少专用量具的设计 16 和制造。
20
23
11
A—A A
B
技术要求
170 24 未注圆角半径为R3 未注圆角半径为R3 32 27 制图 HT-20材料 HT-20-40 64
轴承座
设计 描图 重量 比例 1:2
清华大学机械厂
审核 件数
25
4
2
零件图内容
视图、剖视图、断面图） 一组视图（视图、剖视图、断面图） 表达零件各部分的形状、结构、 表达零件各部分的形状、结构、位置
2．轴类零件的表达方法
为了加工时看图方便，轴类零件的主视图按加工位置选择，一般 将轴线水平放置。垂直轴线方向作为主视图的投射方向，使它符 合车削和磨削的加工位置，如上图所示。在主视图上，清楚地反 映了阶梯轴的各段形状及相对位置，也反映了轴上各种局部结构 的轴向位置。轴上的局部结构，一般采用断面、局部剖视、局部 放大图、局部视图来表达。用移出断面反映键槽的深度，用局部 25 放大图表达挡圈槽的结构。
28
叉架类零件 1．叉架类零件的结构特点 叉架类零件包括拨叉、支架、连杆等零件。叉架类零件 一般由三部分构成，即支持部分、工作部分和联接部分。 联接部分多是肋板结构，且形状弯曲扭斜的较多。支持 部分和工作部分，细部结构也较多，如圆孔、螺孔、油 槽、油孔等。这类零件，多数形状不规则，结构比较复 杂，毛坯多为铸件，需经多道工序加工制成。 2．叉架类零件的表达方法
